Модель: X2Signal

Библиотека: Signals

Имя на уровне решателя: TSIG3

Аннотация: Преобразователь разности перемещений в сигнал

Обозначение: 

Описание модели

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Универсальный порт (положительный)
2	Port2	base.DOF1	Универсальный порт (отрицательный)
3	Port3	base.DOF1	Универсальный порт (сигнал)

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	K	base.real	Коэффициент масштабирования выходного сигнала	1



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

Const

Модуль тестируемого компонента

Signals

Дата тестирования

Thu Mar 12 18:51:32 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Преобразователь разницы перемещей в сигнал (X2Signal).

Преобразователь всегда включается паралелльно исследуемому объекту. Разница перемещений между двумя исследуемыми узлами.

K - коэффициент усилиения сигнала

../../../../_images/X2Signal.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

../../../../_images/X2Signal.RUN.png — Рисунок 2 - X2Signal.RUN

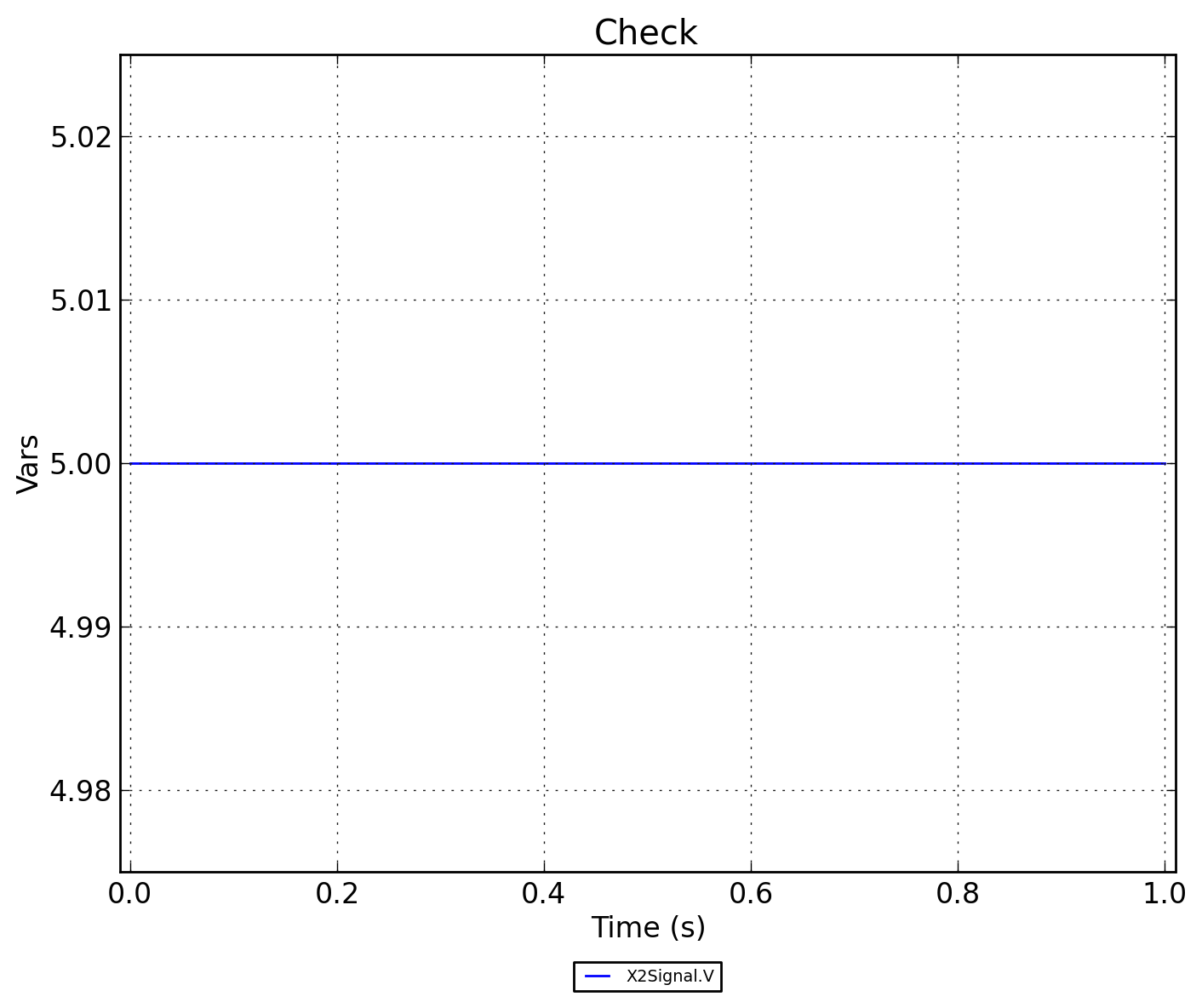

../../../../_images/X2Signal.Check.png — Рисунок 3 - X2Signal.Check
