Модель: LeadLag
Библиотека: Signals
Имя на уровне решателя: TSIG20
Аннотация: Функция опережения/отставания
Обозначение:
Описание модели
№ |
Обозначение порта |
Тип |
Наименование порта |
|---|---|---|---|
1 |
Port1 |
base.DOF1 |
Сигнальный входной порт |
2 |
Port2 |
base.DOF1 |
Сигнальный выходной порт |
№ |
Параметр |
Тип |
Описание |
Значение по умолч. |
|---|---|---|---|---|
1 |
K |
base.real |
Коэффициент усиления сигнала |
1.0 |
2 |
TAU1 |
base.real |
Временная константа знаменателя (tau1>0) |
0.1 |
3 |
TAU2 |
base.real |
Временная константа числителя (tau2>0) |
0.1 |
Результаты тестирования
www.laduga.com
Глава 1. Заданные параметры теста
Название тестируемого компонента
LeadLag
Модуль тестируемого компонента
Signals
Дата тестирования
Thu Mar 12 18:46:59 2026
Результат
OK
Глава 2. Схема тестируемого объекта
Схема тестирования компонента функция опережения/отставания
Опережение: TAU1 < TAU2
Отставание TAU1 > TAU2
Множитель выходного сигнала - K

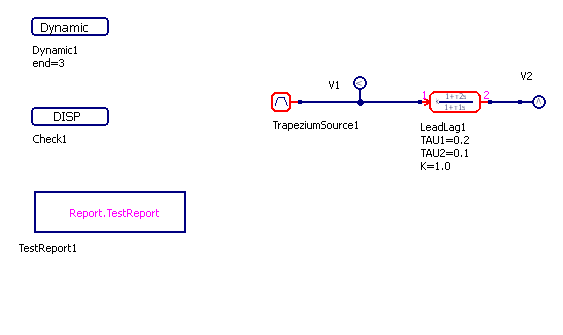

Рисунок 1 - Схема теста
Глава 3. Графики результатов теста

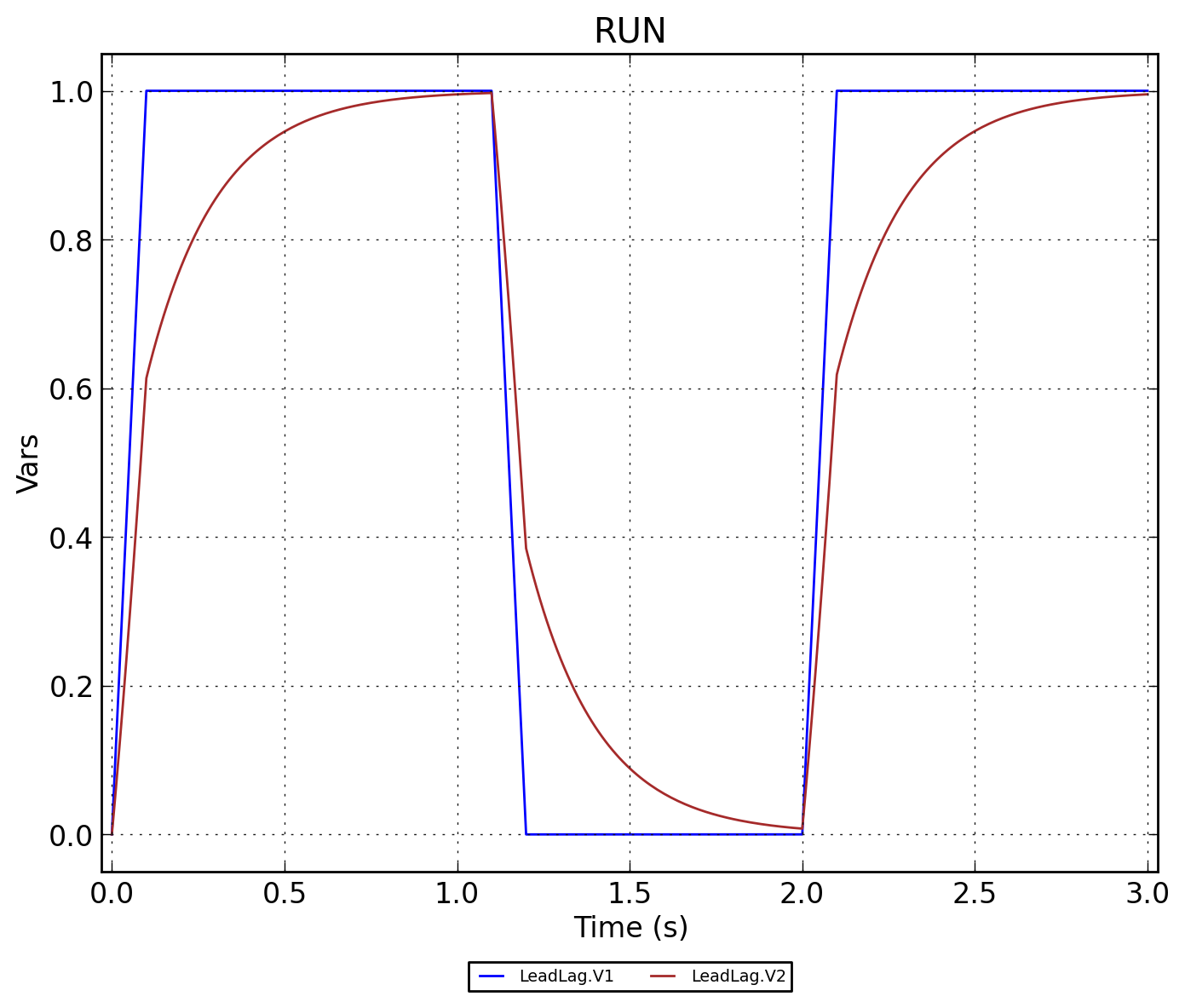

Рисунок 2 - LeadLag.RUN

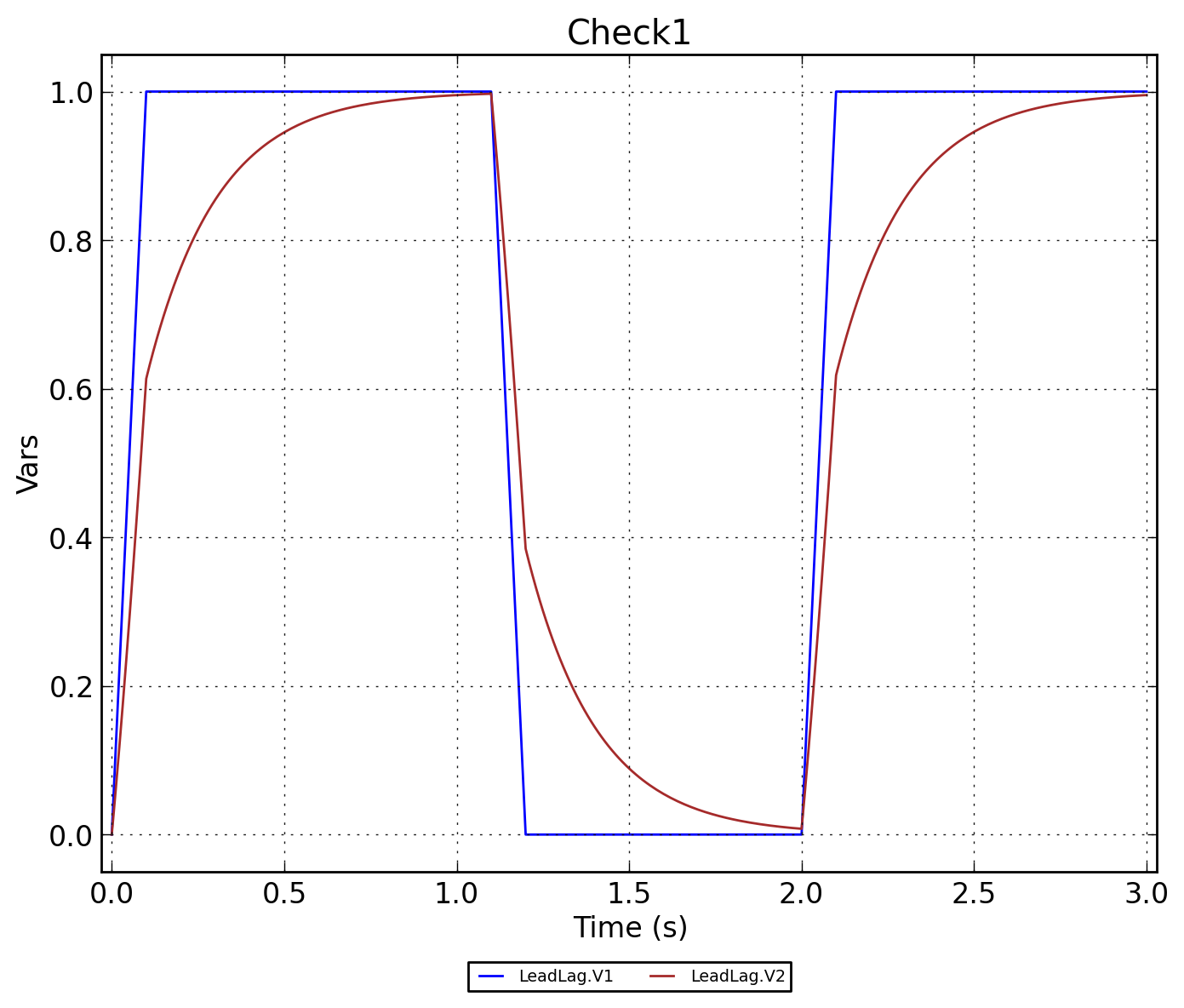

Рисунок 3 - LeadLag.Check1
