Объект: Array3D

Библиотека: Signals

Имя на уровне решателя: Array3D

Аннотация: Импорт данных 3D массива из файла

Обозначение:

Пользовательские параметры модели:

№	Параметр	Тип	Описание	Единица	Значение по умолч.
1	CellsX	string	Ячейки значений X
2	CellsY	string	Ячейки значений Y
3	CellsZ	string	Ячейки значений Z
4	Data_File	string	Файл с данными
5	FileFormat	string	Формат файла. Если выбран amesim, заполнять поля Cell не нужно [txt,excel]		txt

Пример использования компонента

Импорт данных 3D массива из файлов (Array3D)

Импорт данных 3D массива из файлов (Array3D).

Z=f(X,Y), определяемая аппроксимацией в границах массива данных из внешней таблицы. в формате .xls (.xlsx), файл: Array3D.xlsx

Перед расчетом проверьте правильность путей к файлам исходных данных в блоках «Array3D»

Замена формата используемых внешних данных осуществляется путем указания соответствующего названия блока «Array3D» в объекте «KLZTWO»

Начальные данные:

Исходный сигнал трапецеидальной формы TrapeziumSource

VL = 0 - Пассивный уровень

VH = 10 - Активный уровень

D = 1 - Начальная задержка

FT = 3 - Продолжительность переднего фронта импульса

HT = 2 - Продолжительность вершины импульса

BT = 3 - Продолжительность заднего фронта импульса

CT = 0 - Продолжительность цикла

Исходный постоянный сигнал Const

C = 5 - Значение Const

Параметры модели (Array3D)

Data_File - путь к файлу с данными

FileFormat - формат файла [txt или excel в формате .xls]

CellsX - ячейки значений X

CellsY - ячейки значений Y

CellsZ - ячейки значений CellsZ

Параметры модели (KLZTWO)

Kpr = 1 - коэфф. усиления сигнала

Table - таблица значений функции F(x,y)

Параметр Table формируется по форме:

1. Заданием значений: Table=[X,Y,X1,Y1,…,Xn,Yn]

2. Либо с помощью таблицы значений: Table = Array3D

end = 5 - Время интегрирования

Схема теста

Рисунок 1 - Схема теста

График результата теста

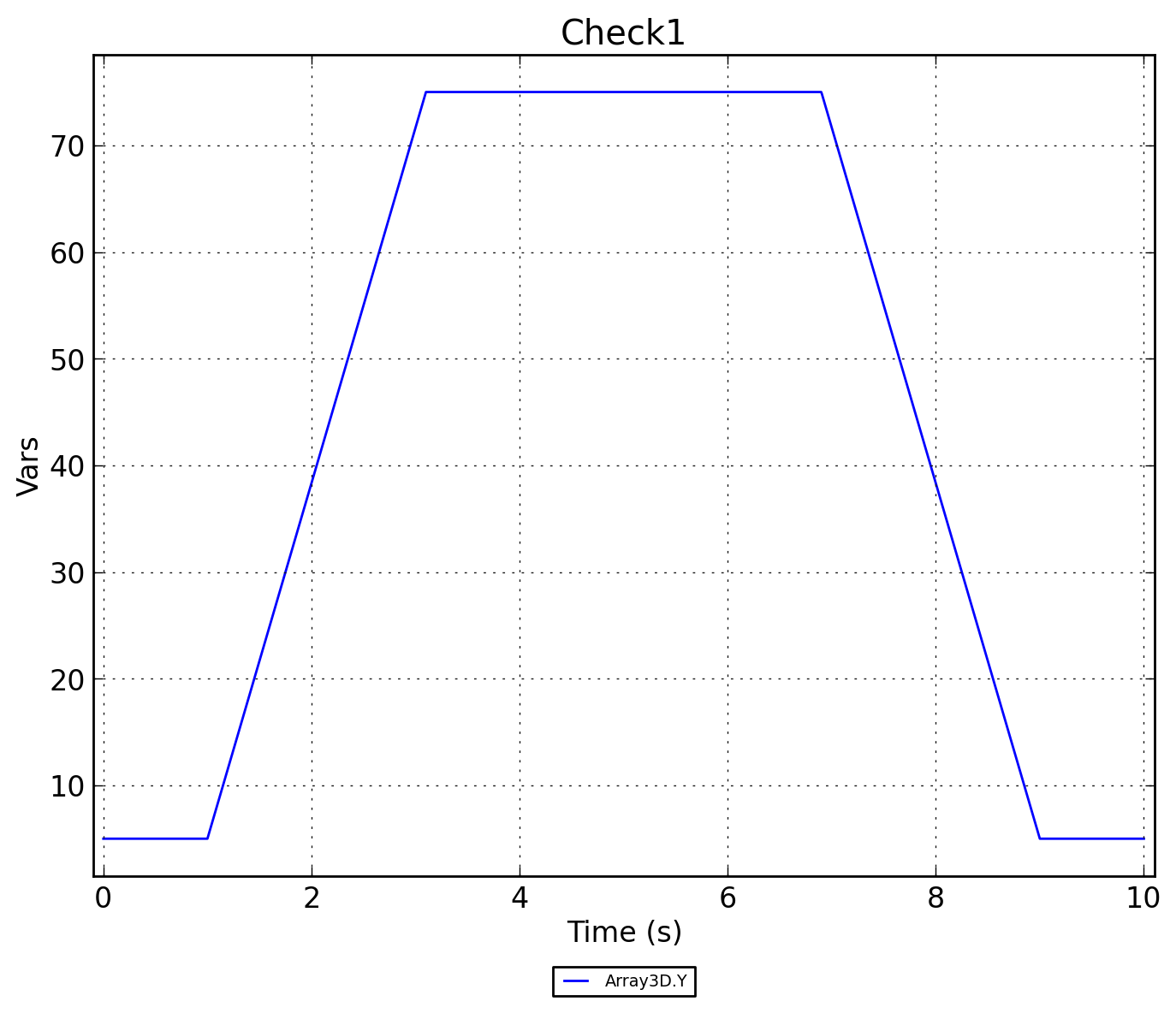

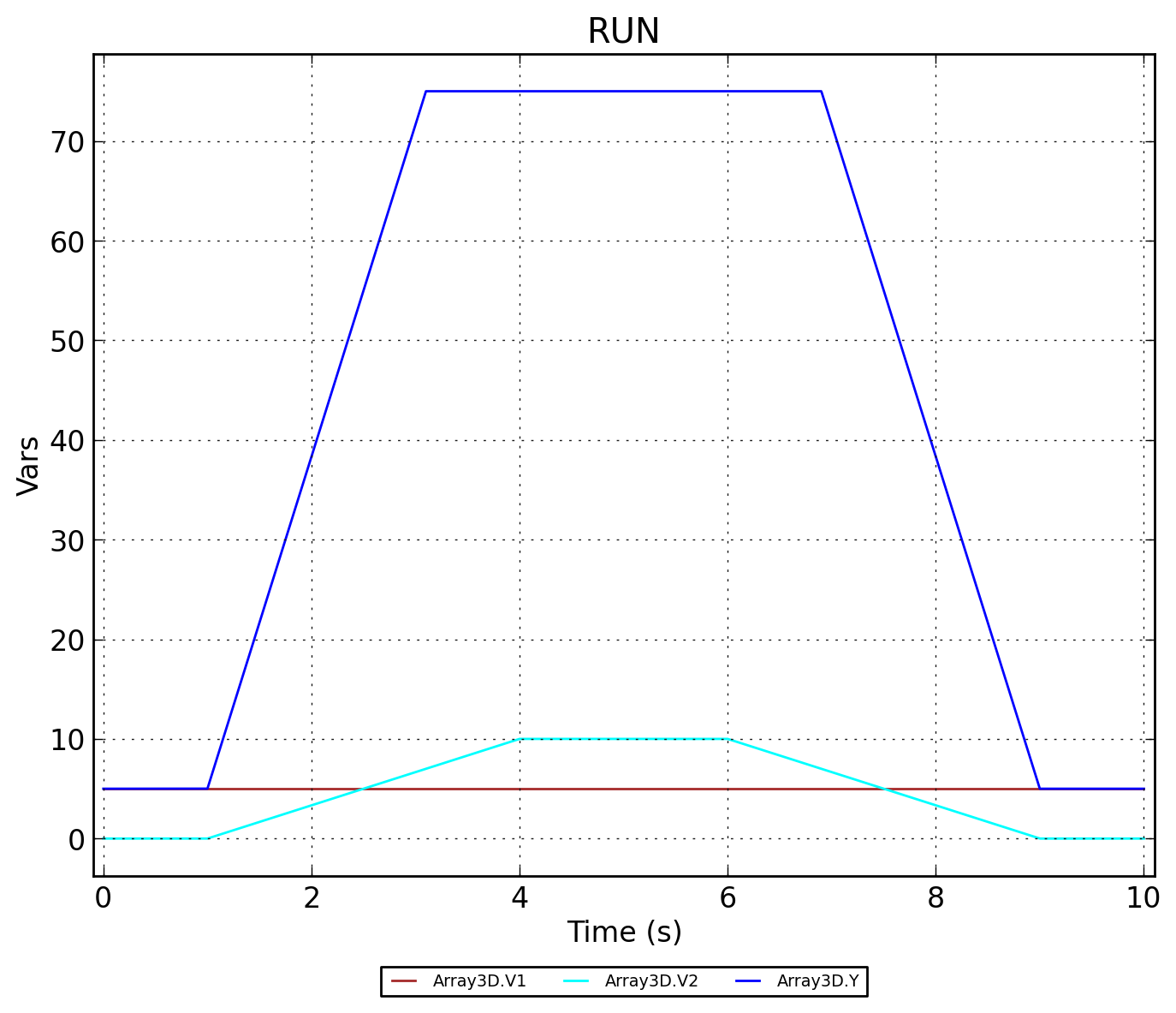

Рисунок 2 - Array3D.Check
