Модель: SinusSource

Библиотека: Signals

Имя на уровне решателя: SSIG1

Аннотация: Источник сигнала синусоидальной формы

Обозначение:

Описание модели

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Сигнальный выходной порт (сигнал)

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	A	base.real	Амплитудное значение	1.0
2	D	base.real	Начальная задержка	0.0
3	Fi	base.real	Начальная фаза	0.0
4	N	base.real	Число импульсов (+:униполярных, -:биполярных)	0.0
5	P	base.real	Период повтора импульсов	0.0
6	T	base.real	Период	1.0
7	V0	base.real	Постоянная составляющая сигнала	0.0

---

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	SinusSource
Модуль тестируемого компонента	Signals
Дата тестирования	Thu Mar 12 18:49:03 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Пример применения Источника сигнала синусоидальной формы (SinusSource)

Параметры:
1. A - Амплитуда
Вещественный коэффициент, задающий максимальное отклонение
переменной составляющей сигнала от его постоянного уровня (V₀).
Определяет размах колебаний.

2. T - Период:
Базовая временная характеристика периодичности сигнала. Определяет
длительность одного полного цикла гармонического колебания.
Величина, обратная периоду, является основной частотой: f = 1/T.

3. Fi - Начальная фаза
Безразмерный угловой параметр, определяющий значение
синусоидальной функции в начальный момент времени генерации (после задержки D).
Задаёт сдвиг аргумента функции, влияющий на начальные условия (например, переход от синуса к косинусу).
Радианы.

4. V0 - Постоянная составляющая сигнала:
Постоянное смещение сигнала, определяющее его средний уровень
или уровень «отсечки» для униполярных режимов. Добавляется ко всем
мгновенным значениям гармонической составляющей. (Смещение по оси Y)

5. D - Начальная задержка:
Временной интервал, в течение которого компонент не производит сигнал (выход равен нулю),
до момента начала генерации. Это параметр чистой временной задержки, в отличие от фазового
сдвига, который влияет на форму сгенерированной волны.

6. N - Число импульсов:
 +униполярные N > 0: компонент производит ровно N полных периодов сигнала,
описываемого базовым уравнением. После этого значение становится нулем.
 -биполярные N < 0: компонент вычисляет один период. сигнала по базовому уравнению.
Затем этот единственный период повторяет N раз (где N — модуль числа).

7. P - Период повтора импульсов:
это время от старта одной серии колебаний до старта следующей такой же серии.

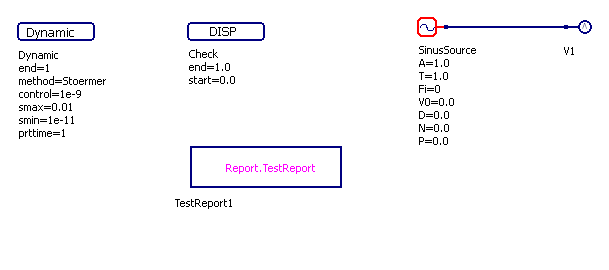

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

Рисунок 2 - SinusSource.RUN

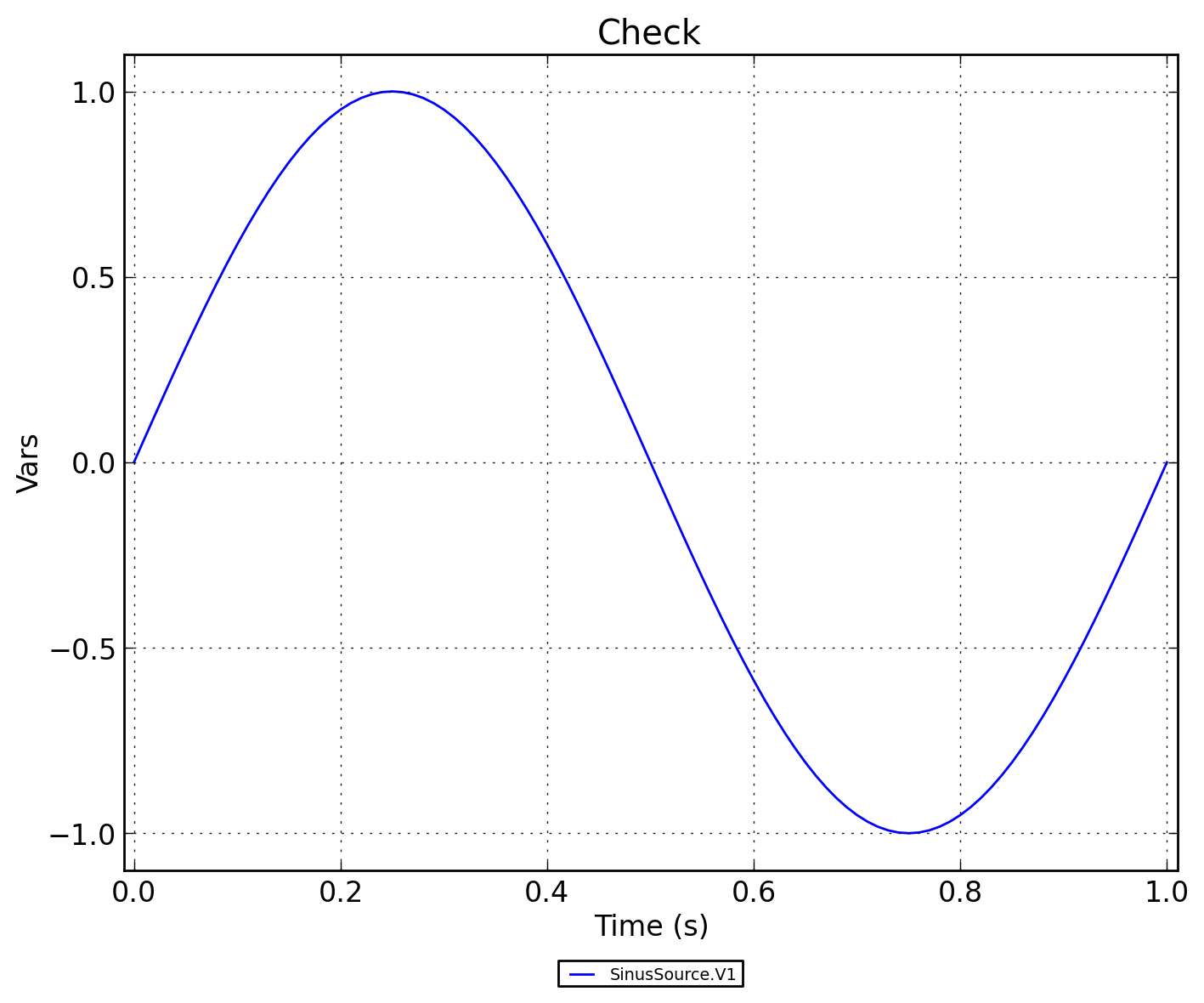

Рисунок 3 - SinusSource.Check
