Модель: Sine

Библиотека: Signals

Имя на уровне решателя: MATH17

Аннотация: Функция синуса из значения сигнала

Обозначение:

Описание модели

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Сигнальный входной порт (значение сигнала)
2	Port2	base.DOF1	Сигнальный выходной порт (значение синуса)

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	K	base.real	Коэффициент усиления сигнала	1

---

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	Sine
Модуль тестируемого компонента	Signals
Дата тестирования	Thu Mar 12 18:40:37 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Схема тестирования: Модель функции синуса из значения сигнала (Sine)

Исходный сигнал проходит через элемент квадратного корня значения сигнала.
Датчик V - считывает преобразованный сигнал.
Исходный сигнал - LinearSource.

Исходные данные (баз):

Коэффициент пропорциональности сигнала A=1.0
Смещение сигнала B=0.0
Начальная задержка D=0.0
Период повтора импульса T=0.0

Время интеграции end=1

Коэфф. усиления сигнала К=1

Результат: Значения преобразованного сигнала образуются из Sin значений исходного сигнала.

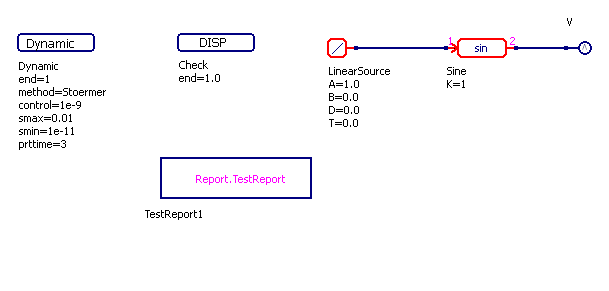

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

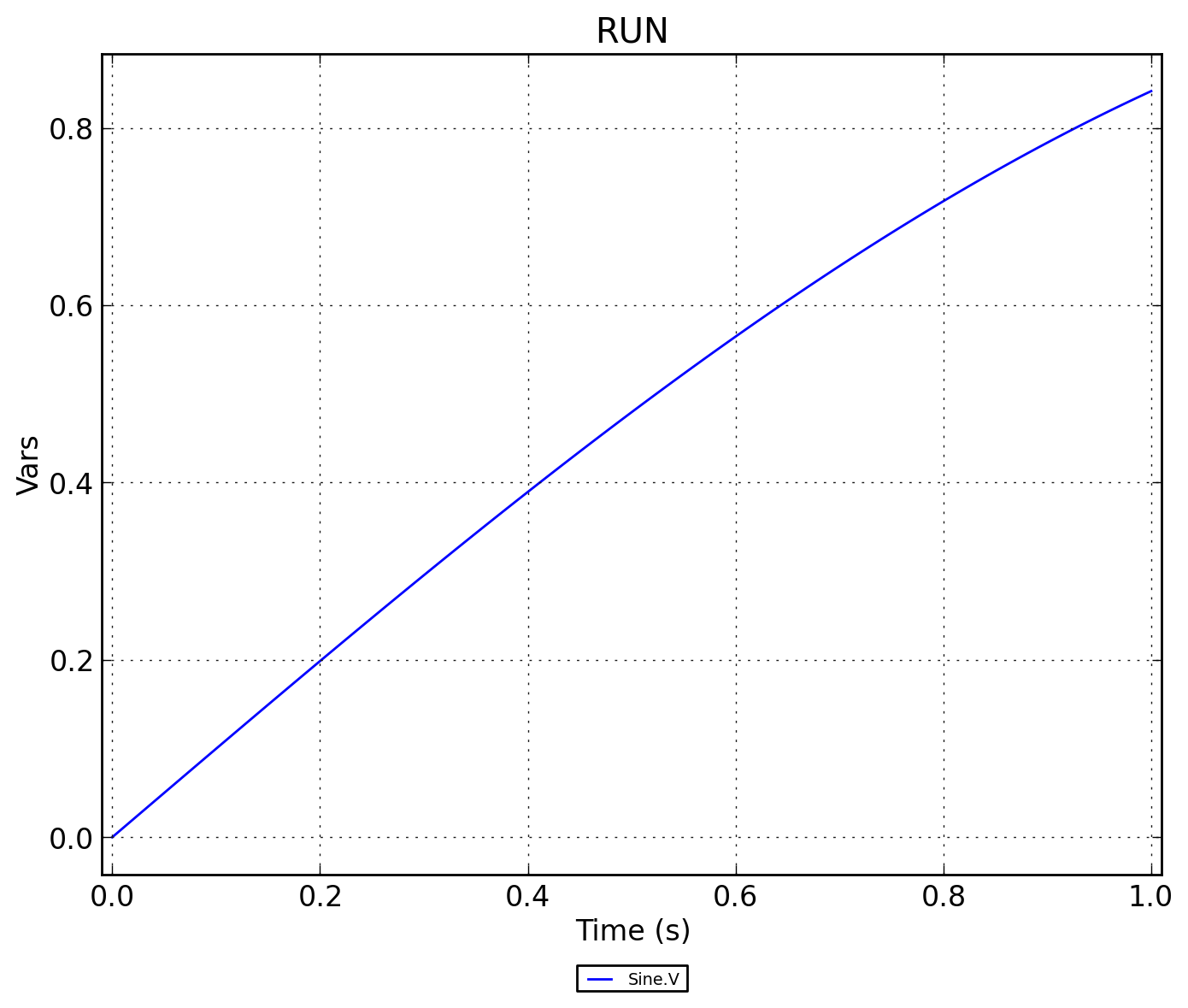

Рисунок 2 - Sine.RUN

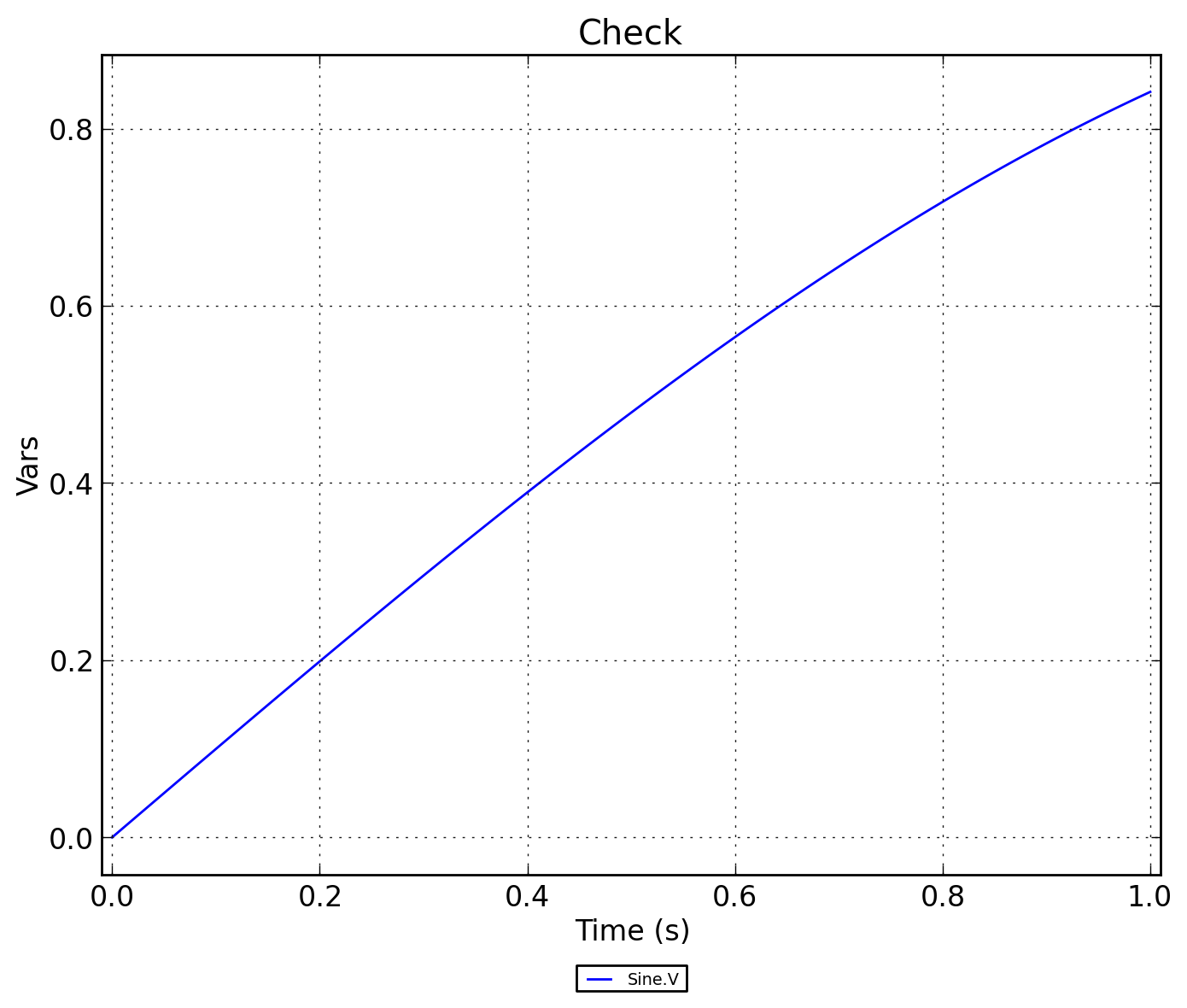

Рисунок 3 - Sine.Check
