Модель: FMSinusSource

Библиотека: Signals

Имя на уровне решателя: SSIG5

Аннотация: Источник частотно-модулированного сигнала

Обозначение:

Описание модели

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Сигнальный выходной порт

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	D	base.real	Начальная задержка	0.0
2	P	base.real	Период повтора импульса	0.0
3	PA	base.real	Signal amplitude	1.0
4	T0	base.real	Начальный период	10.0
5	TC	base.real	Время изменения периода	100.0
6	TE	base.real	Конечный период	1.0
7	V0	base.real	Смещение сигнала	0.0

---

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	FMSinusSource
Модуль тестируемого компонента	Signals
Дата тестирования	Thu Mar 12 18:43:59 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Источник частотно-модулированного сигнала - FMSinusSource

Источник сигнала синусоидальной формы с изменяемым временем периода.

Параметры:
1. PA - Амплитуда
Вещественный коэффициент, задающий максимальное отклонение
переменной составляющей сигнала от его постоянного уровня (V₀).
Определяет размах колебаний.

2. T0 - Начальный период:
Начальная временная характеристика периодичности сигнала. Определяет
длительность одного полного цикла гармонического колебания.
Величина, обратная периоду, является основной частотой: f = 1/T.

3. TE - Конечный период:
Конечная временная характеристика периодичности сигнала. Определяет
длительность одного полного цикла гармонического колебания.
Величина, обратная периоду, является основной частотой: f = 1/T.

4. TC - Время изменения периода:
Временная величина за которую выходной сигнал изменяется от T0 до TE.

5. V0 - Постоянная составляющая сигнала:
Постоянное смещение сигнала, определяющее его средний уровень
или уровень «отсечки» для униполярных режимов. Добавляется ко всем
мгновенным значениям гармонической составляющей. (Смещение по оси Y)

6. D - Начальная задержка:
Временной интервал, в течение которого компонент не производит сигнал (выход равен нулю),
до момента начала генерации. Это параметр чистой временной задержки, в отличие от фазового
сдвига, который влияет на форму сгенерированной волны.

7. P - Период повтора импульсов:
это время от старта одной серии колебаний до старта следующей такой же серии.

Основные отличия от SinusSource:
- Нет задания начальной фазы
- Динамическое изменение периода сигнала (от T0 до TE)
- При T0 = TE: стандартный синусоидальный сигнал

Рекомендация: Значение T0 строго больше нуля (T0 >0).

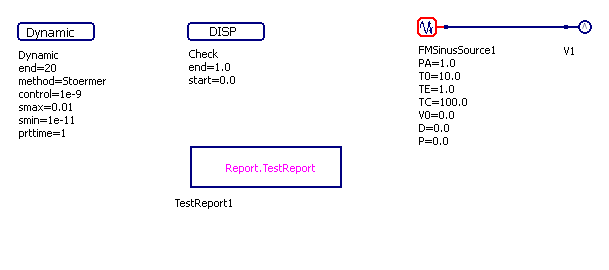

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

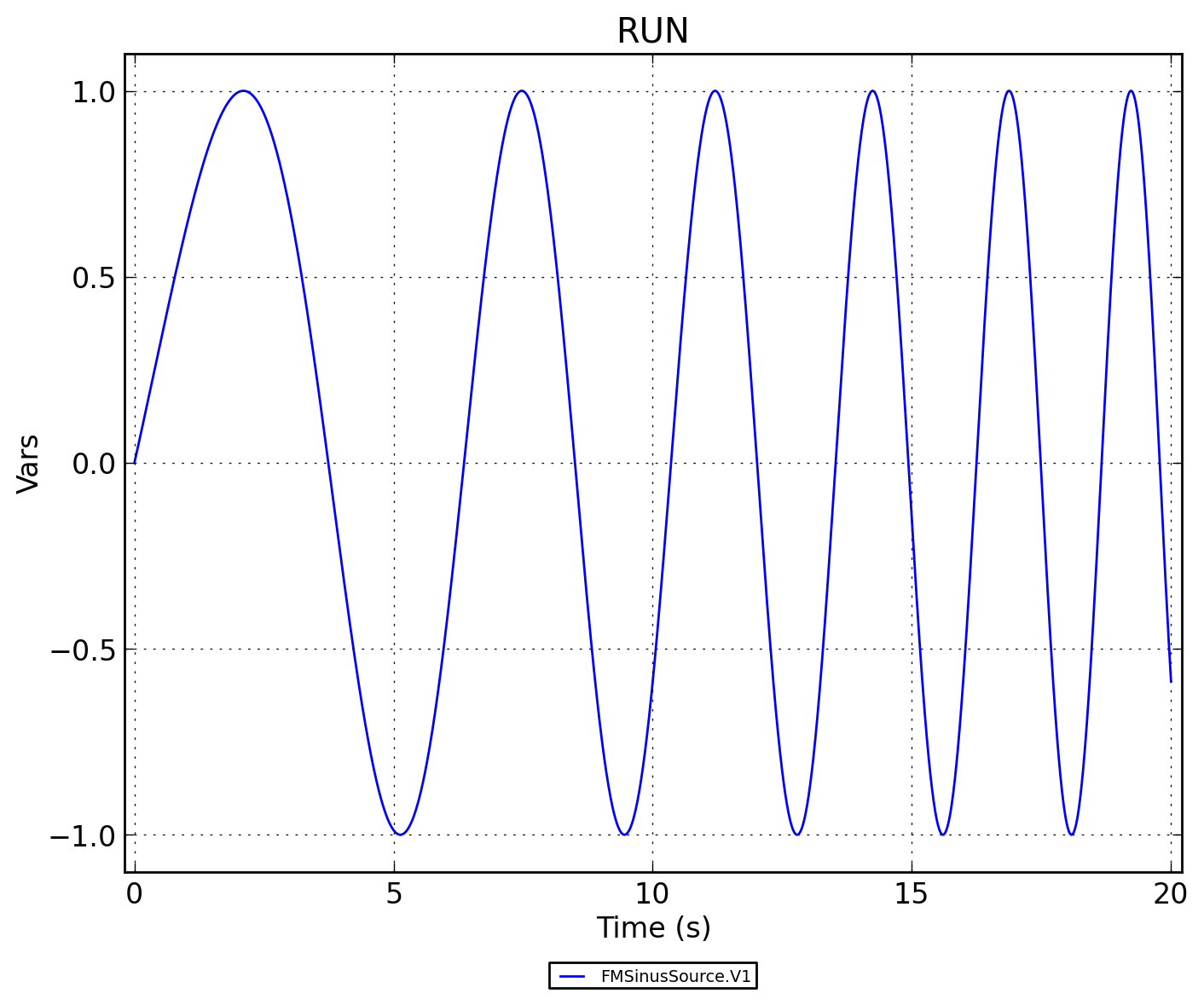

Рисунок 2 - FMSinusSource.RUN

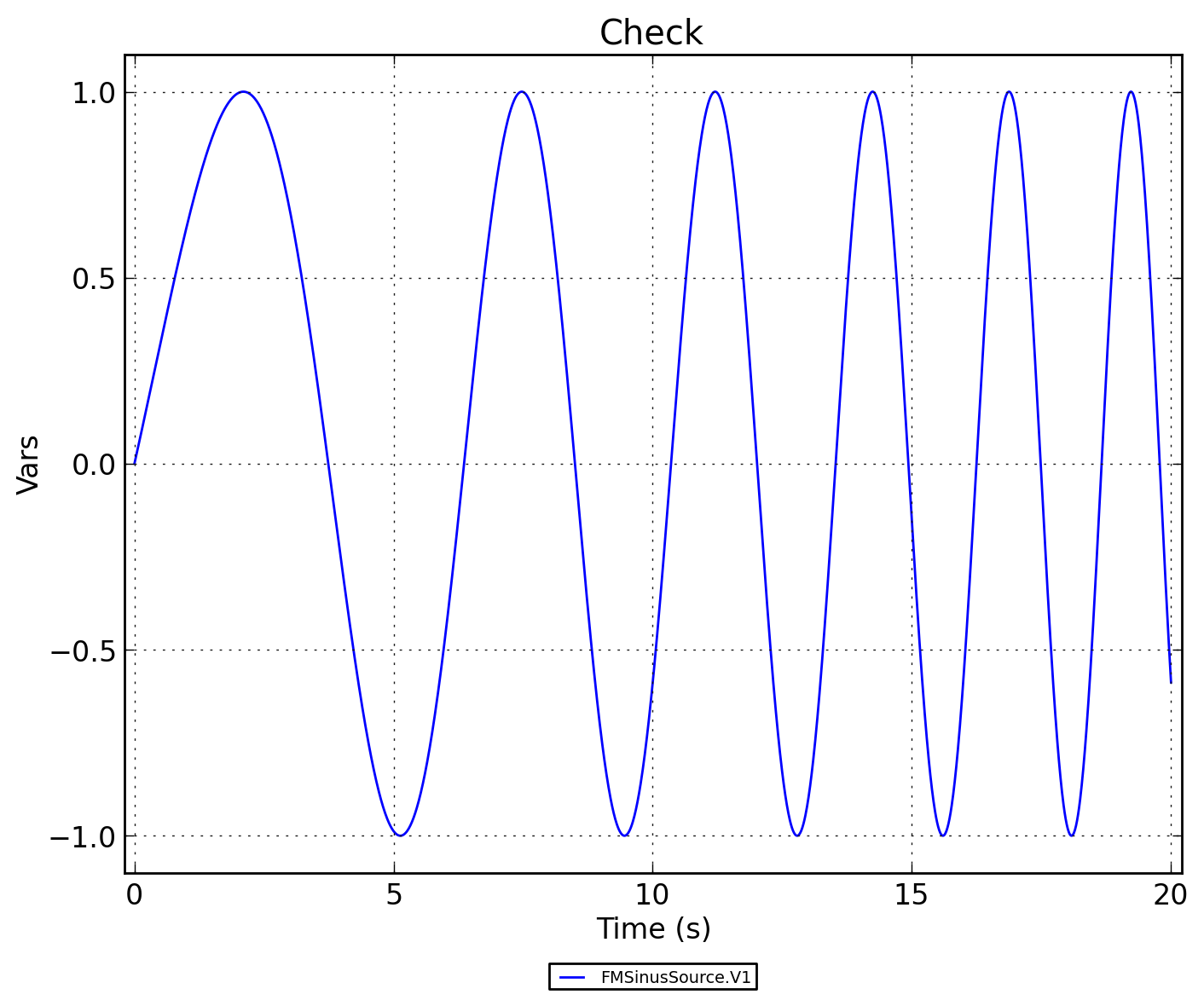

Рисунок 3 - FMSinusSource.Check
