Модель: F2Signal

Библиотека: Signals

Имя на уровне решателя: TSIG1

Аннотация: Преобразователь разницы сил в сигнал

Обозначение: 

Описание модели

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Универсальный порт
2	Port2	base.DOF1	Универсальный порт
3	Port3	base.DOF1	Универсальный порт (сигнал)

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	K	base.real	Коэффициент усиления сигнала	1
2	R	base.real	Внутреннее сопротивление датчика	1e-9



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

Const

Модуль тестируемого компонента

Signals

Дата тестирования

Thu Mar 12 18:51:14 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Преобразователь разницы сил в сигнал (F2Signal).

Преобразователь F2Signal всегда включается последовательно в исследуемую цепь.
Пример применения: Исследование постоянной действующей силы; Электрического тока; Гидравлического потока.

K - коэффициент усиления сигнала
R - внутреннее сопротивление датчика

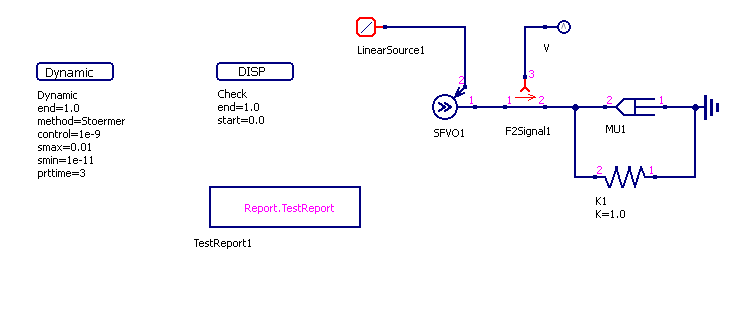

../../../../_images/F2Signal.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

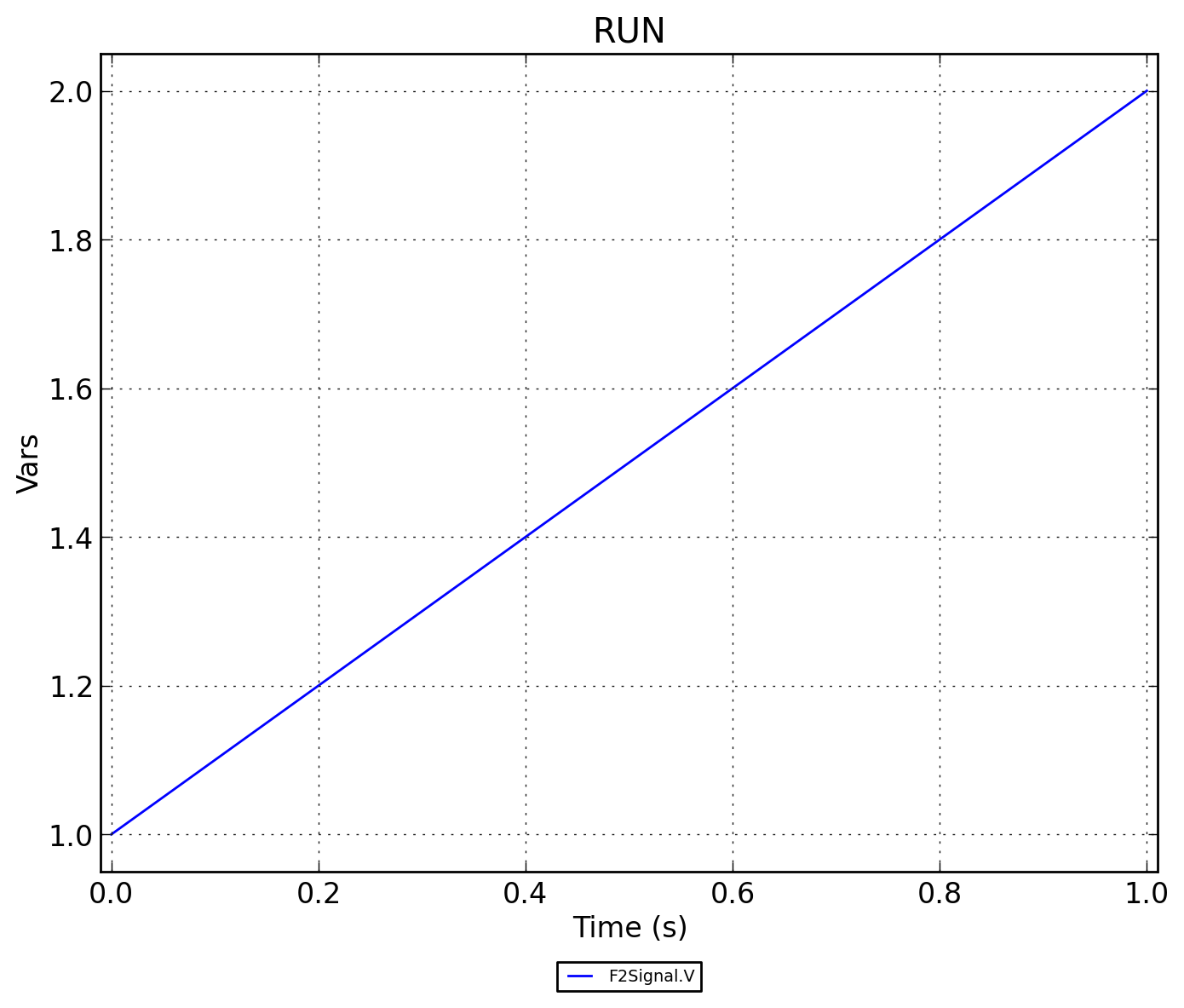

../../../../_images/F2Signal.RUN.png — Рисунок 2 - F2Signal.RUN

../../../../_images/F2Signal.Check.png — Рисунок 3 - F2Signal.Check
