Модель: VTimer

Библиотека: Signals

Имя на уровне решателя: TSIG27

Аннотация: Модель переменной задержки по времени

Обозначение: 

Описание модели

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Сигнальный входной порт
2	Port2	base.DOF1	Сигнальный выходной порт
3	Port3	base.DOF1	Сигнальный порт (dT)

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	S0	base.real	Начальное состояние	0
2	Snormal	base.real	Нормальное состояние	1
3	THs	base.real	Уровень сигнала переключения	0.5



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

VTimer

Модуль тестируемого компонента

Signals

Дата тестирования

Thu Mar 12 18:38:30 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Модель переменной задержки сигнала по времени - VTimer
Параметры:
S0 - начальное состояние
Snormal - нормальноем состояние
THs - уровень сигнала переключения

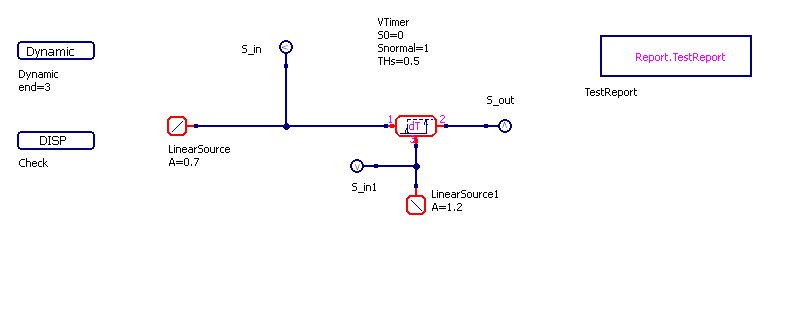

../../../../_images/VTimer.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

../../../../_images/VTimer.RUN.png — Рисунок 2 - VTimer.RUN

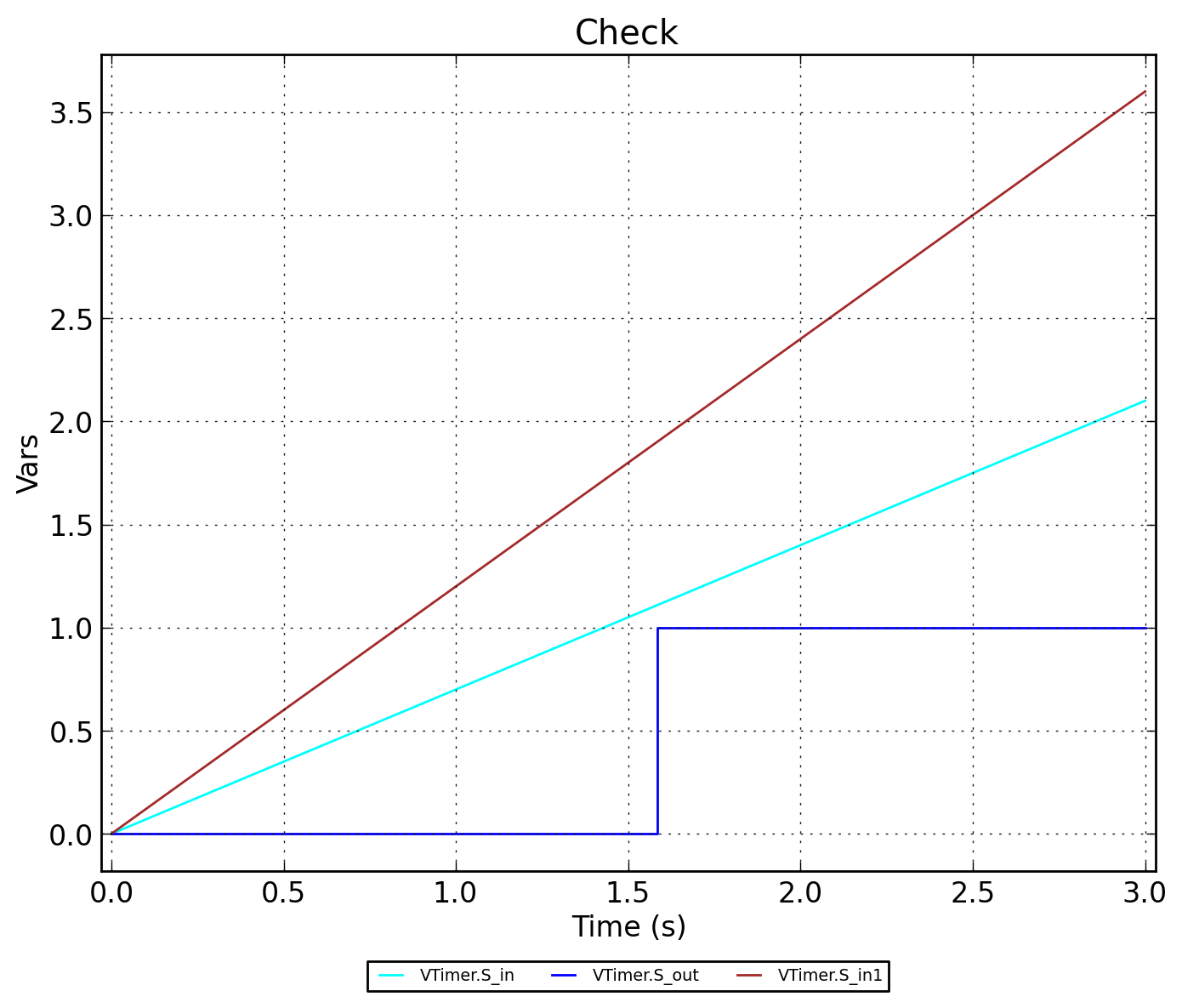

../../../../_images/VTimer.Check.png — Рисунок 3 - VTimer.Check
