Модель: Div

Библиотека: Signals

Имя на уровне решателя: DIV

Аннотация: Деление

Обозначение:

Описание модели

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Сигнальный входной порт (делимое)
2	Port2	base.DOF1	Сигнальный входной порт (делитель)
3	Port3	base.DOF1	Сигнальный выходной порт (результат деления)

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	K	base.real	Коэффициент усиления сигнала	1
2	MinDivisor	base.real	Минимальный делитель	1

---

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	Div
Модуль тестируемого компонента	Signals
Дата тестирования	Thu Mar 12 18:48:54 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Схема тестирования: Модель деления (Div).

Уровень преобразованного сигнала образуется путем деления исходных Const1 на Const2.
При значении MinDiv превышающем значение делителя Const2 результативный уровень сигнала образуется
путем деления исходного Const1 на значение MinDiv, сигнал Const2 в этом случае исключается из расчета.

Исходный сигнал проходит через компонент деления сигнала.
Датчик V - считывает преобразованный сигнал.
Исходный сигнал - постоянный Const1 и Const2.

Начальные данные:
Значение константы 1:
С=6
Значение константы 2:
С=2

MinDivisor = 1 - Минимальный делитель
К=1 - Коэффициенты усиления сигнала
Время интеграции end=1

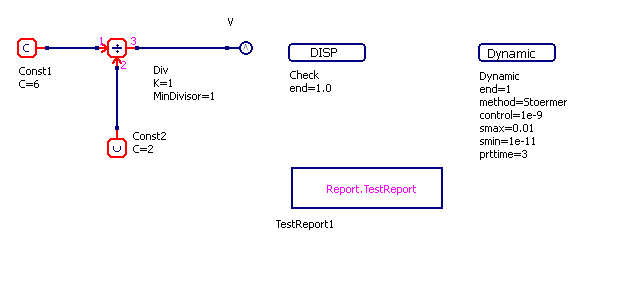

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

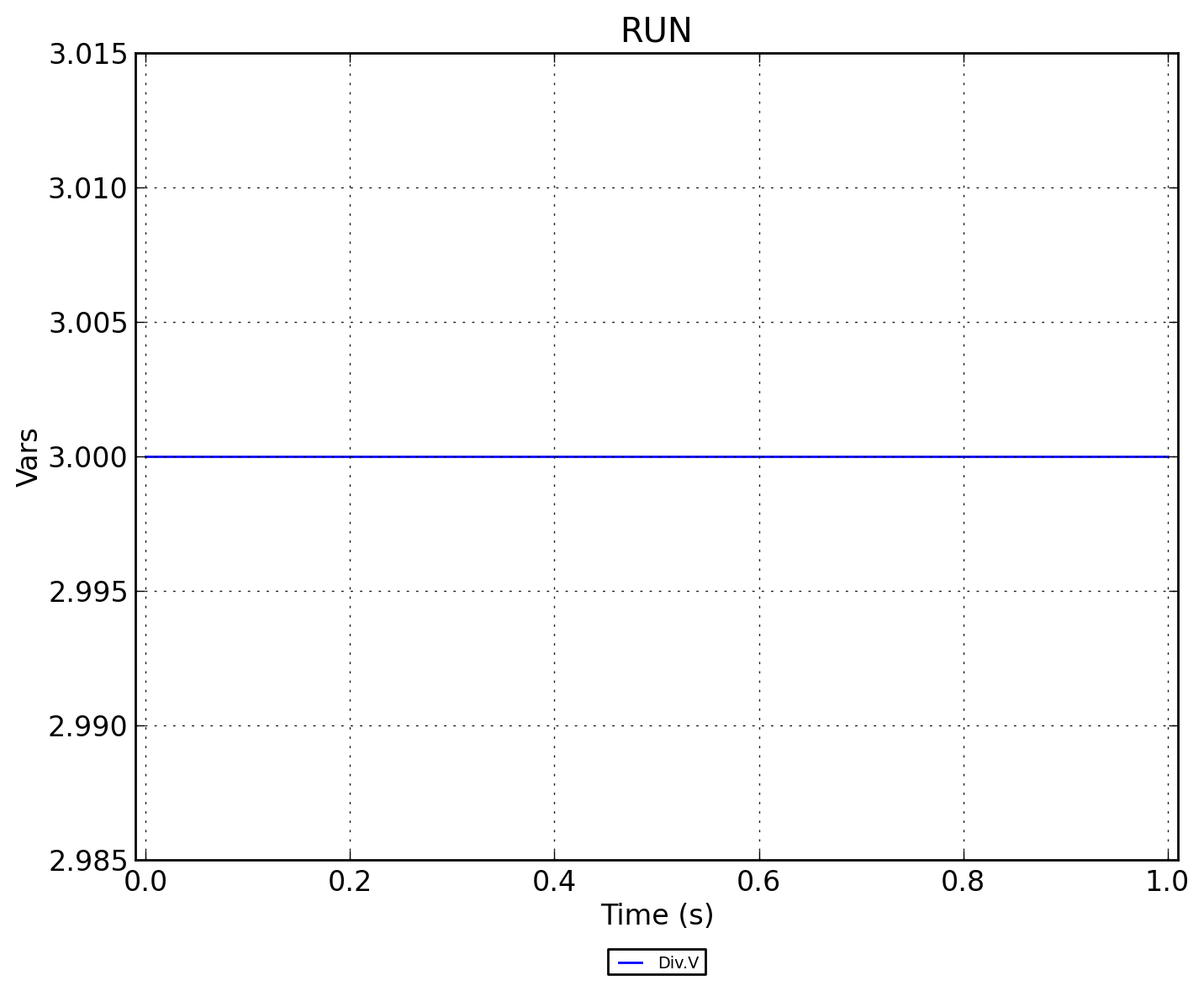

Рисунок 2 - Div.RUN

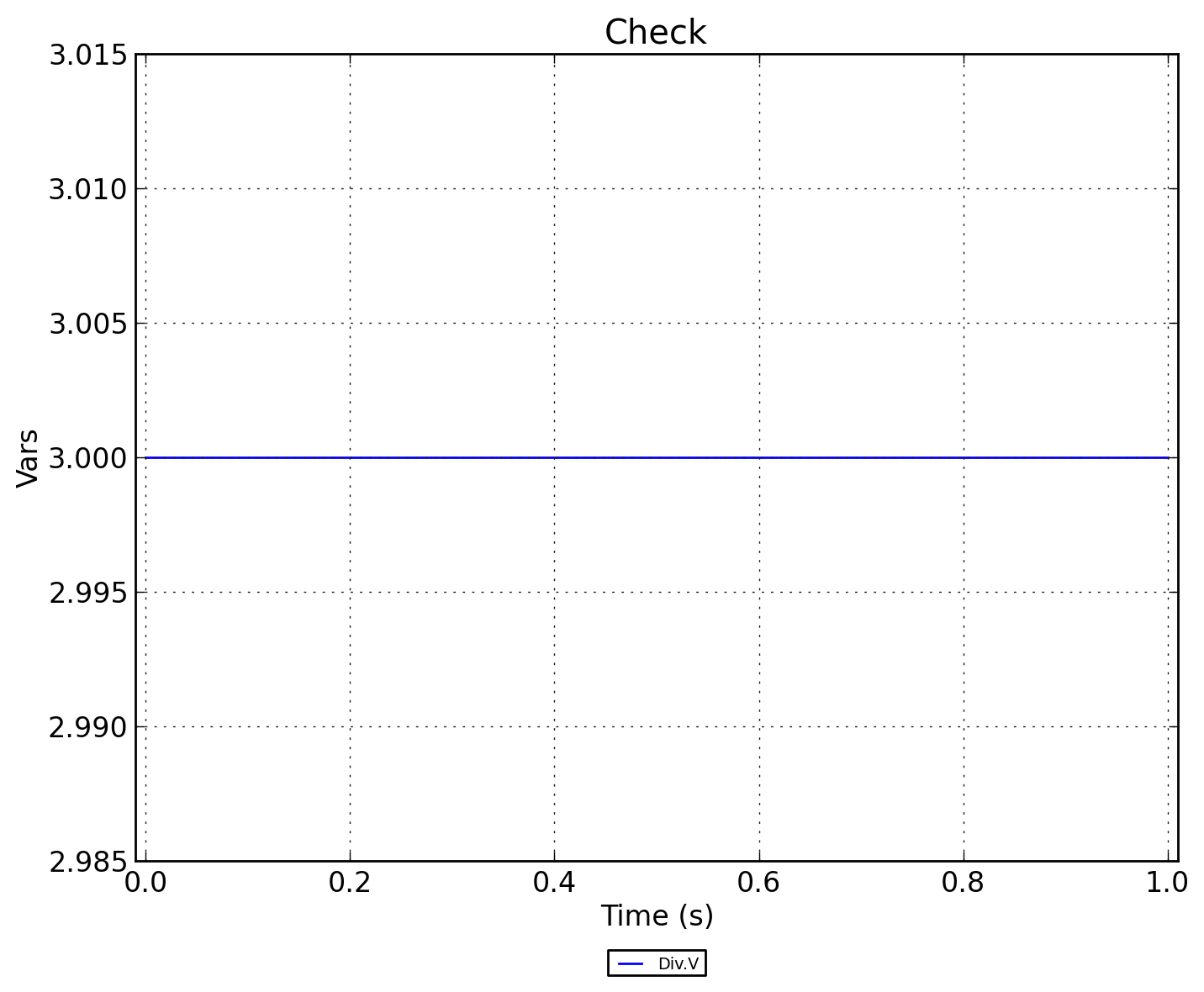

Рисунок 3 - Div.Check
