Модель: PwLinearSource

Библиотека: Signals

Имя на уровне решателя: SSIG2

Аннотация: Источник сигнала кусочно-линейной формы

Обозначение: 

Описание модели

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Сигнальный выходной порт

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	Table	base.Diagram	Зависимость сигнала от времени	0,0,1,1



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

PwLinearSource

Модуль тестируемого компонента

Signals

Дата тестирования

Thu Mar 12 18:38:16 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Схема тестирования: Источник линейно-кусочной формы (PwLinearSource).

К источнику сигнала кусочно-линейной формы подключен датчик V1, который измеряет сигнал на выходе источника.

Формат записи значений Table [x0, y0, x1, y1, x2, y2,... x-n, y-n].
Где x-n - входное значение на порту 1.

Начальные данные:
Table=0,0,1,1,2,1,3,2,4,0 - зависимость сигнала от времени

Время интегрирования: end=4

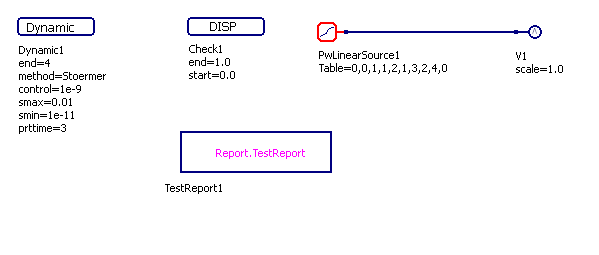

../../../../_images/PwLinearSource.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

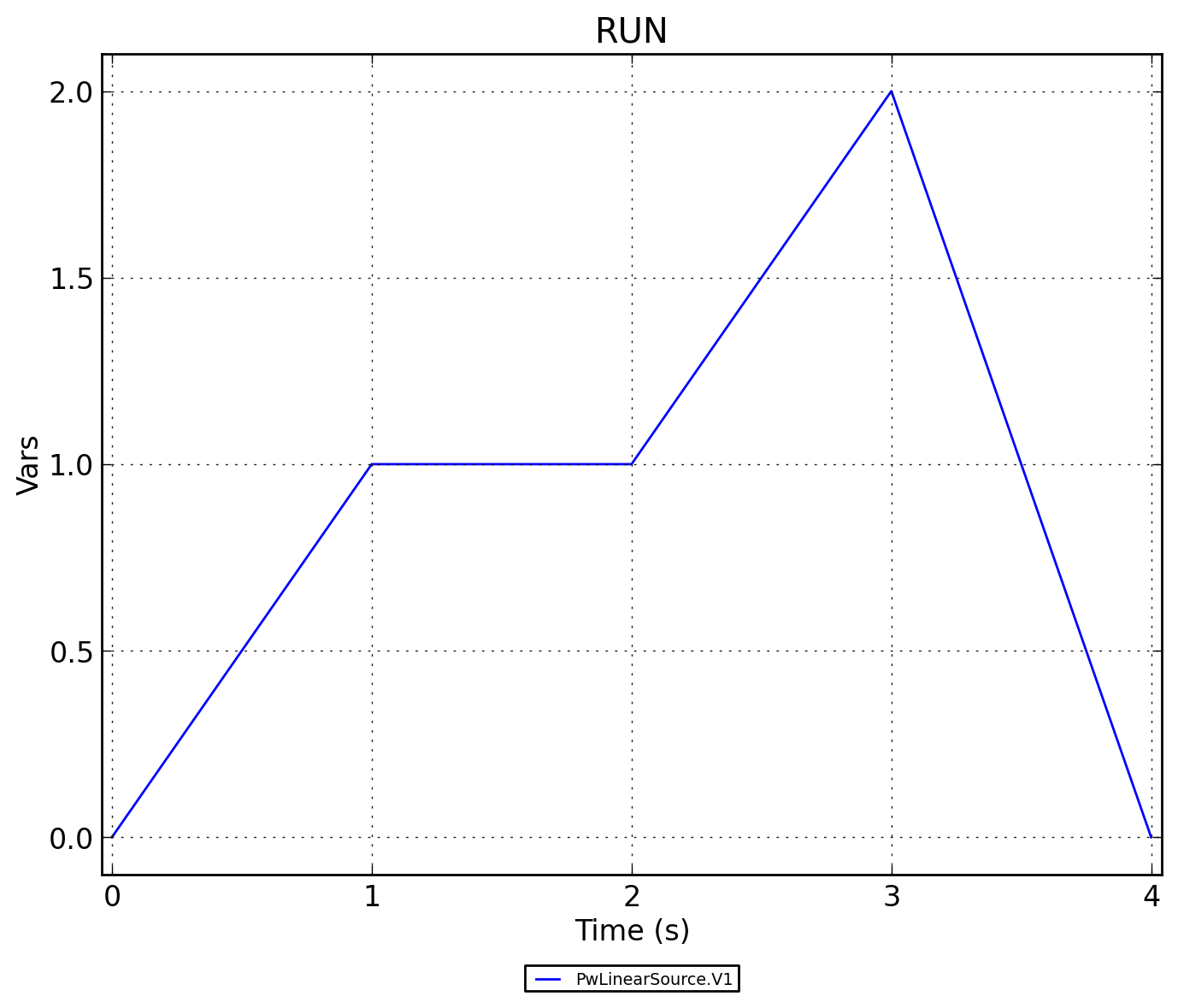

../../../../_images/PwLinearSource.RUN.png — Рисунок 2 - PwLinearSource.RUN

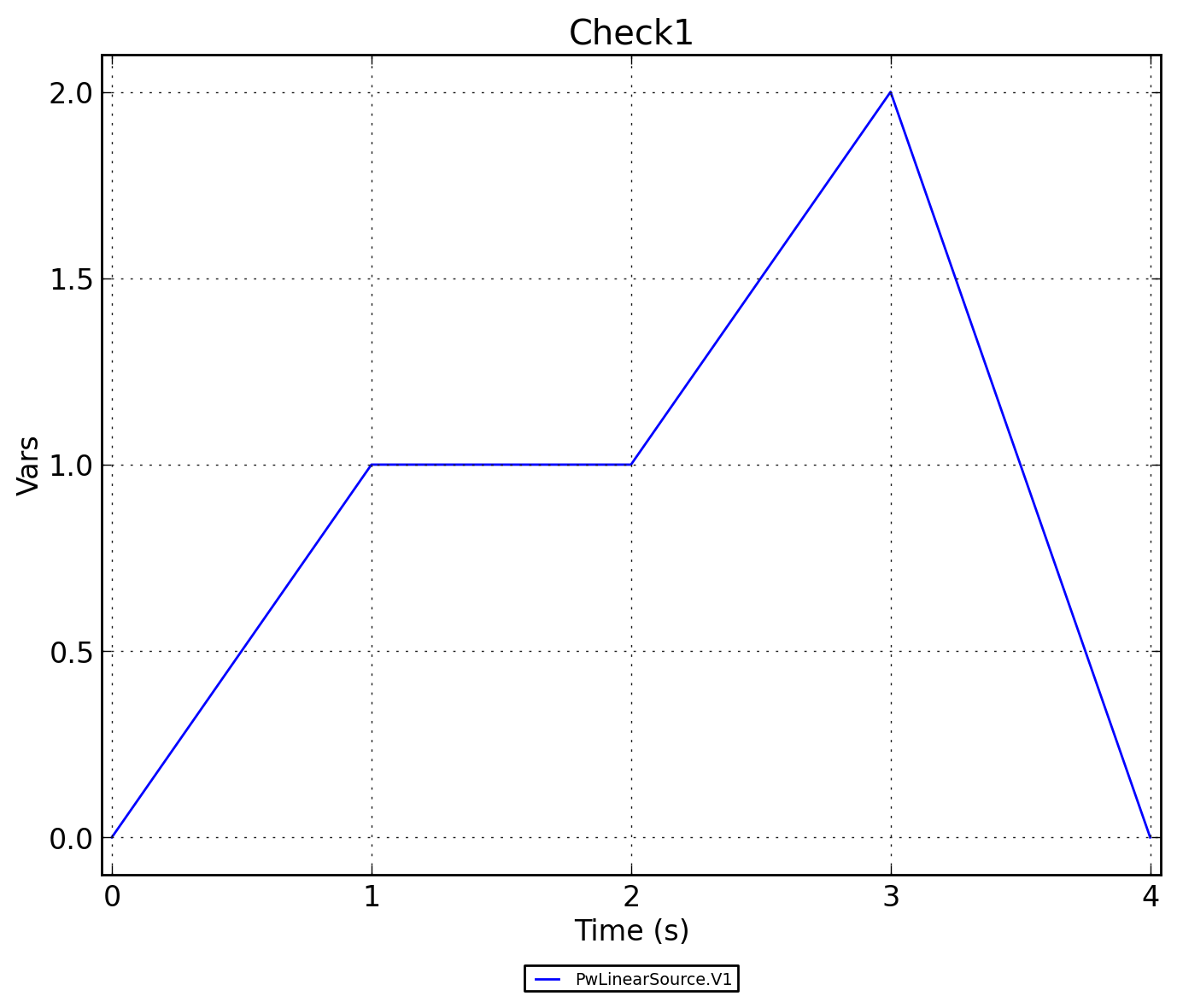

../../../../_images/PwLinearSource.Check1.png — Рисунок 3 - PwLinearSource.Check1
