Модель: Min

Библиотека: Signals

Имя на уровне решателя: MATH24

Аннотация: Минимальное значение сигнала

Обозначение: 

Описание модели

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Сигнальный входной порт 1
2	Port2	base.DOF1	Сигнальный входной порт 2
3	Port3	base.DOF1	Сигнальный выходной порт

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	K	base.real	Коэффициент усиления сигнала	1



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

Min

Модуль тестируемого компонента

Signals

Дата тестирования

Thu Mar 12 18:39:27 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Схема тестирования: Модель минимального значения сигнала (Min).

Исходные сигналы проходят через элемент, преобразующий минимальные значения входящих сигналов.
Преобразованный сигнал образуется на уровнях минимальных значений входящих сигналов.
Датчик S out - считывает преобразованный сигнал.
C1 и C2 - считывают входящие сигналы Const1 и Const2.

Начальные данные:

С=2 - Значение константы №1
С=1 - Значение константы №2

Время интеграции end=1
Коэффициент усиления сигнала К=1

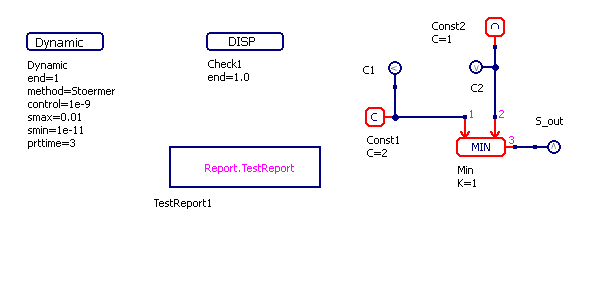

../../../../_images/Min.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

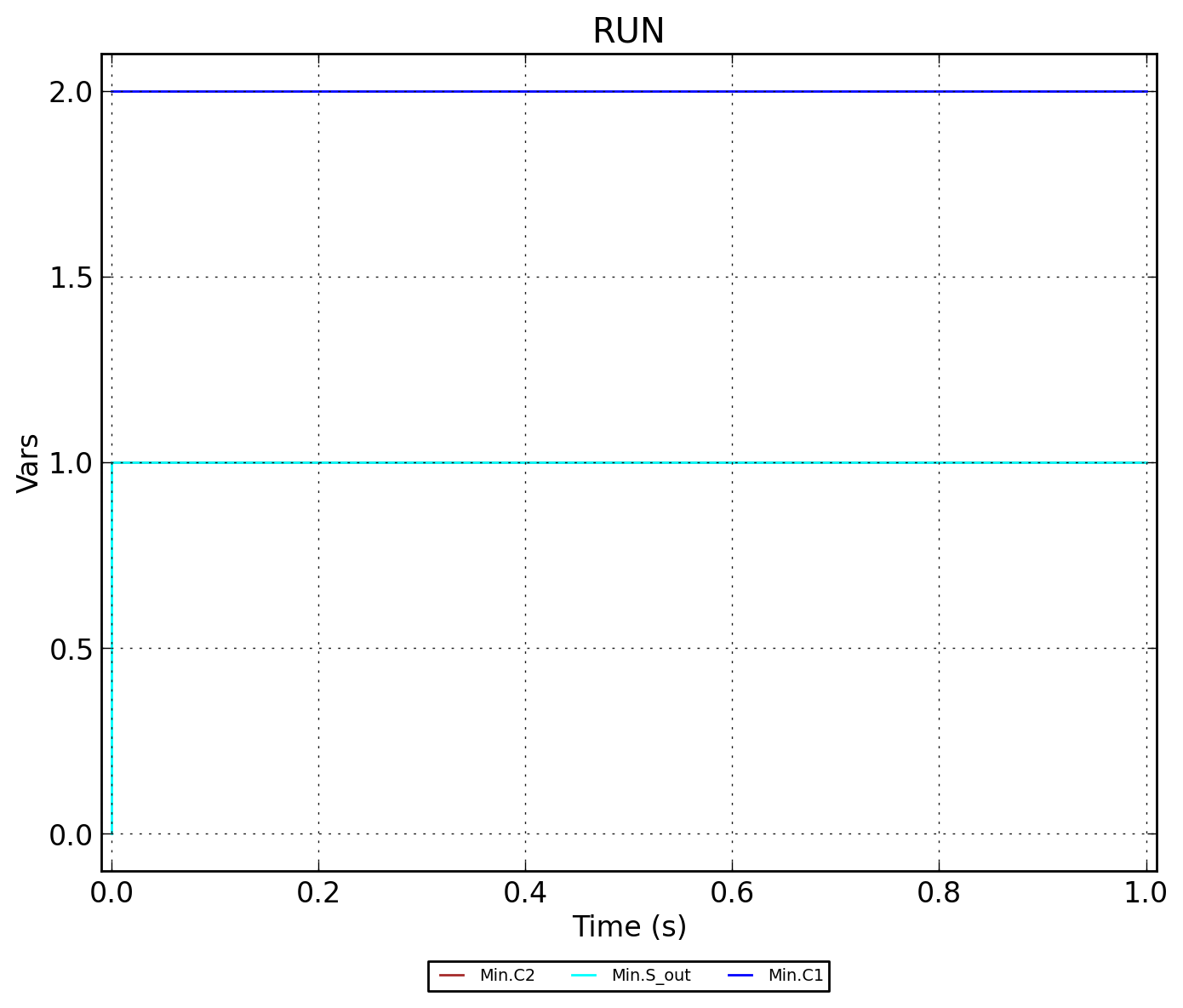

../../../../_images/Min.RUN.png — Рисунок 2 - Min.RUN

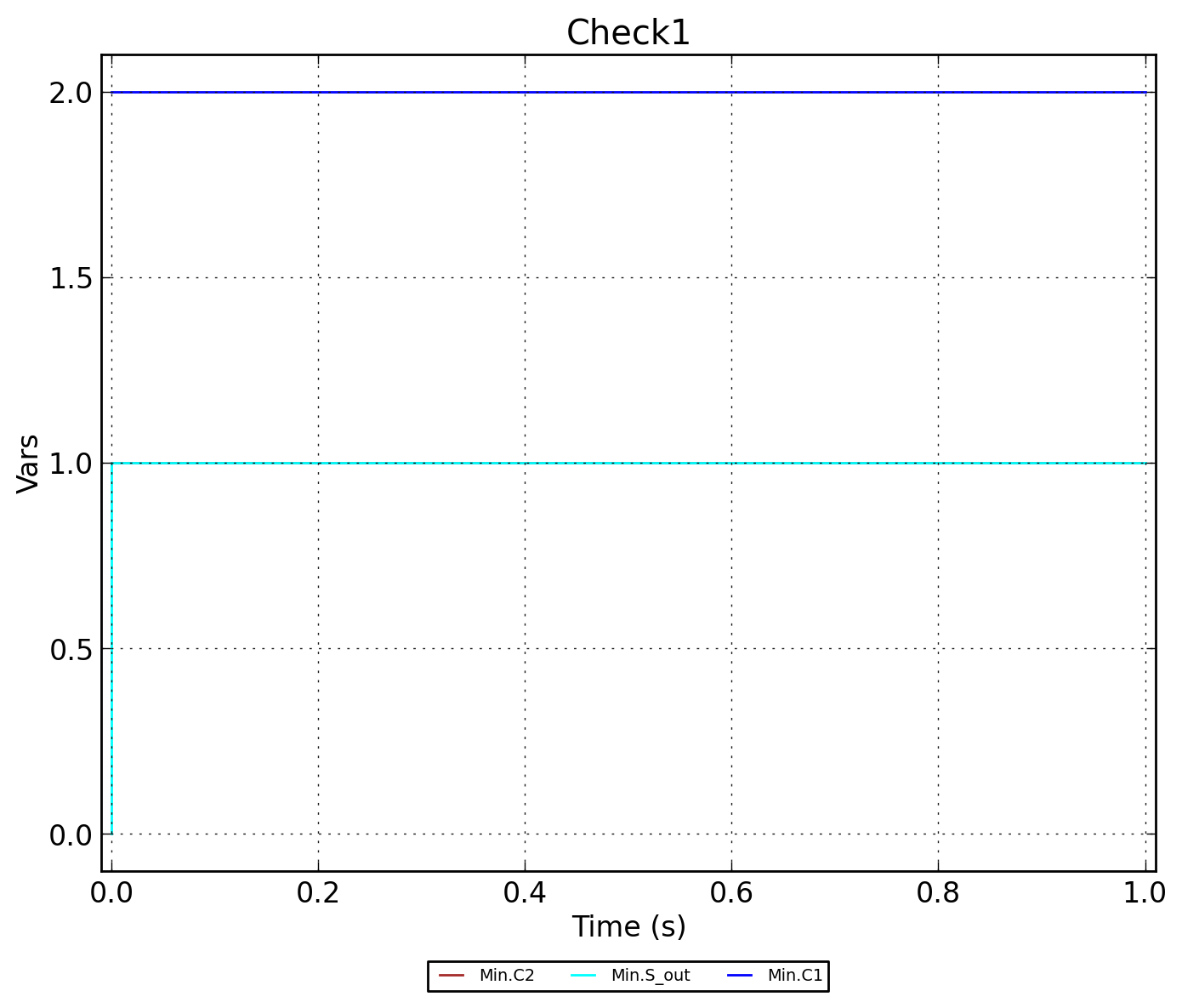

../../../../_images/Min.Check1.png — Рисунок 3 - Min.Check1
