Модель: SigmaX

Библиотека: Signals

Имя на уровне решателя: SIGMAX

Аннотация: Функция среднеквадратичной разности между сигналами

Обозначение: 

Описание модели

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Сигнальный входной порт (1-й сигнал)
2	Port2	base.DOF1	Сигнальный входной порт (2-й сигнал)
3	Port3	base.DOF1	Сигнальный выходной порт (среднеквадратичная разность)

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	K	base.real	Коэффициент усиления сигнала	1



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

SigmaX

Модуль тестируемого компонента

Signals

Дата тестирования

Thu Mar 12 18:38:03 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Схема тестирования: Модель среднестатистической разницы между  сигналами (SigmaX)

Исходные сигналы проходят через элемент, преобразующий входящие сигналы.
Датчик V - считывает преобразованный сигнал.
V1 и V2 - считывают входящие сигналы Const1 и Const2.

Исходные данные (баз):

Значение константы1 С=2
Значение константы2 С=1

Время интеграции end=1

Коэфф. усиления сигнала К=1

Результат: Преобразованный сигнал образуется

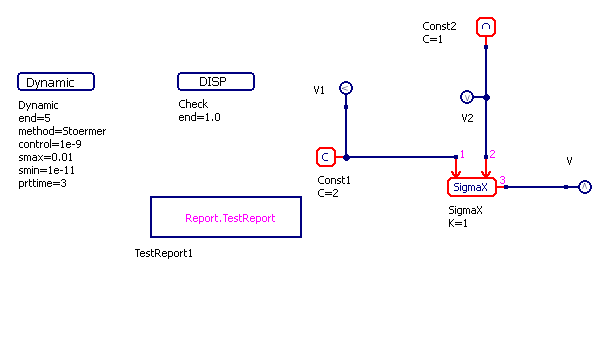

../../../../_images/SigmaX.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

../../../../_images/SigmaX.RUN.png — Рисунок 2 - SigmaX.RUN

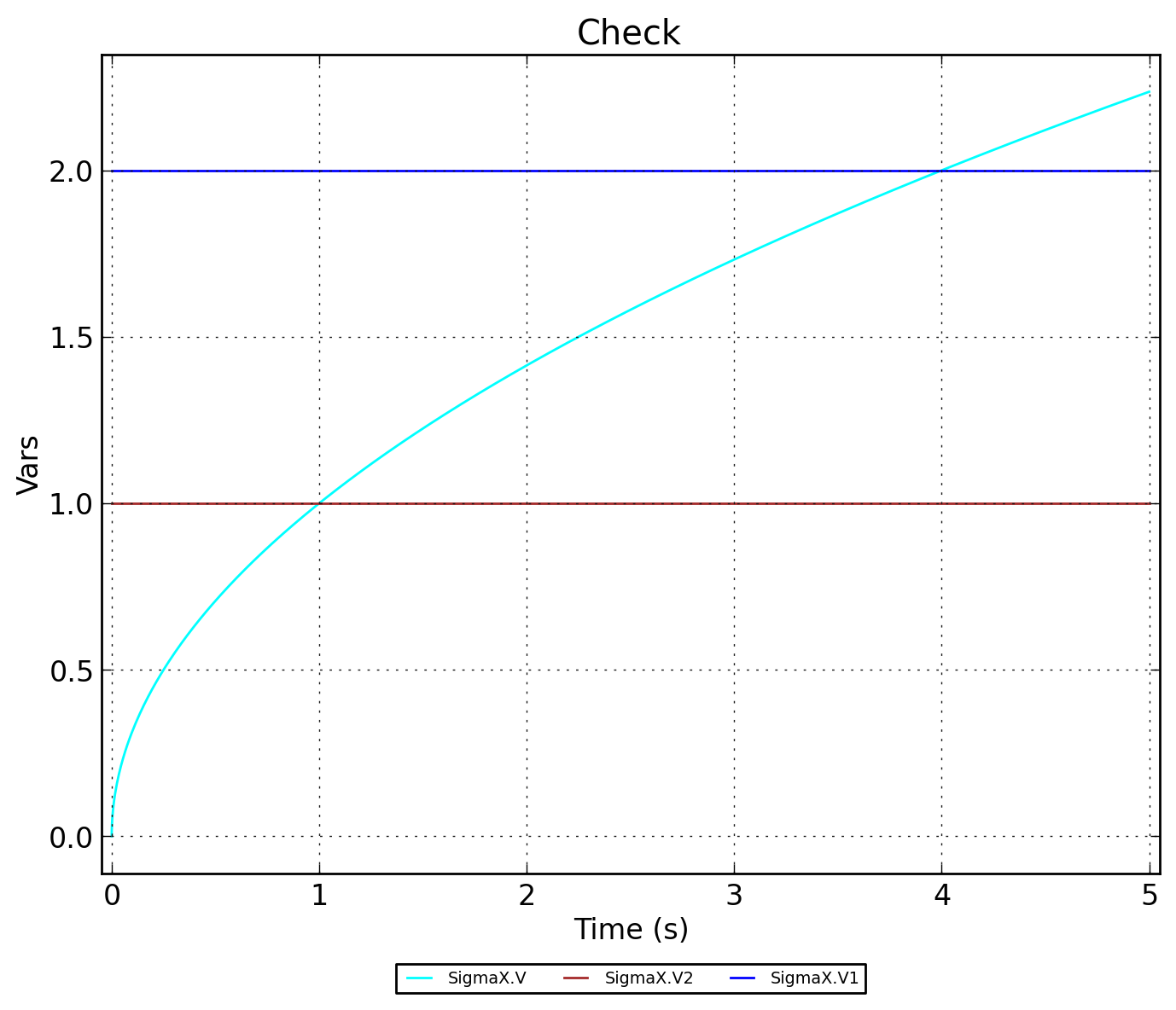

../../../../_images/SigmaX.Check.png — Рисунок 3 - SigmaX.Check
