Модель: DeadBand

Библиотека: Signals

Имя на уровне решателя: TSIG11

Аннотация: Модель мертвой зоны сигнала

Обозначение:

Описание модели

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Сигнальный входной порт
2	Port2	base.DOF1	Сигнальный выходной порт

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	K	base.real	Коэффициент усиления входного сигнала	1
2	VH	base.real	Верхнее значение мертвой зоны входного сигнала	1
3	VL	base.real	Нижнее значение мертвой зоны входного сигнала	-1

---

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	DeadBand
Модуль тестируемого компонента	Signals
Дата тестирования	Thu Mar 12 18:45:13 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Схема тестирования: Модель мертвой зоны сигнала (DeadBand).

Мертвая зона обрезает часть сигнала внутри пределов амплитуды в заданном
диапазоне относительно нулевого уровня сигнала.
Значения преобразованного сигнала:
для первого полупериода (A-VH)*К
для второго полупериода (A-VL)*К
Значения границ мертвых зон сигнала  должны быть:
0≤VH<А и  0≥VL<А
Между полупериодами преобразованного сигнала образуется временной промежуток с "нулевым" значением.
Данный временной промежуток изменяется прямо пропорционально величинам VH и VL.
Значения К приводит к увеличению амплитуды преобразованного сигнала.
При изменении коэфф. усиления К время продолжительности "нулевого" значения сигнала не изменяется.

Изменение формы сигнала при задании значений мертвой зоны.
Исходный сигнал проходит через преобразователь. Датчик V считывает сигнал на выходе.

Начальные данные:
Верхнее значение мертвой зоны входного сигнала: VH=1
Нижнее значение мертвой зоны входного сигнала: VL=-1
Коэфф. усиления входного сигнала: K=1
Амплитуда входного сигнала Sinus: А=2

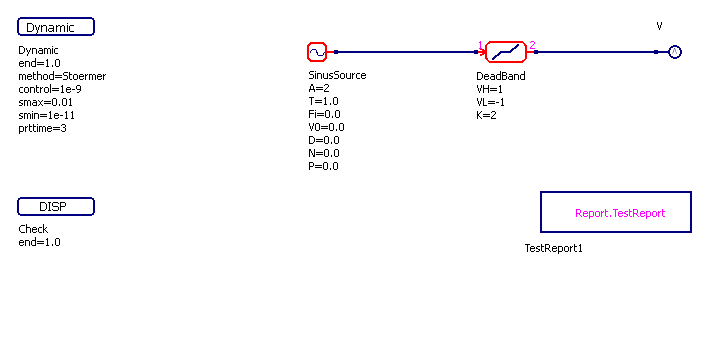

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

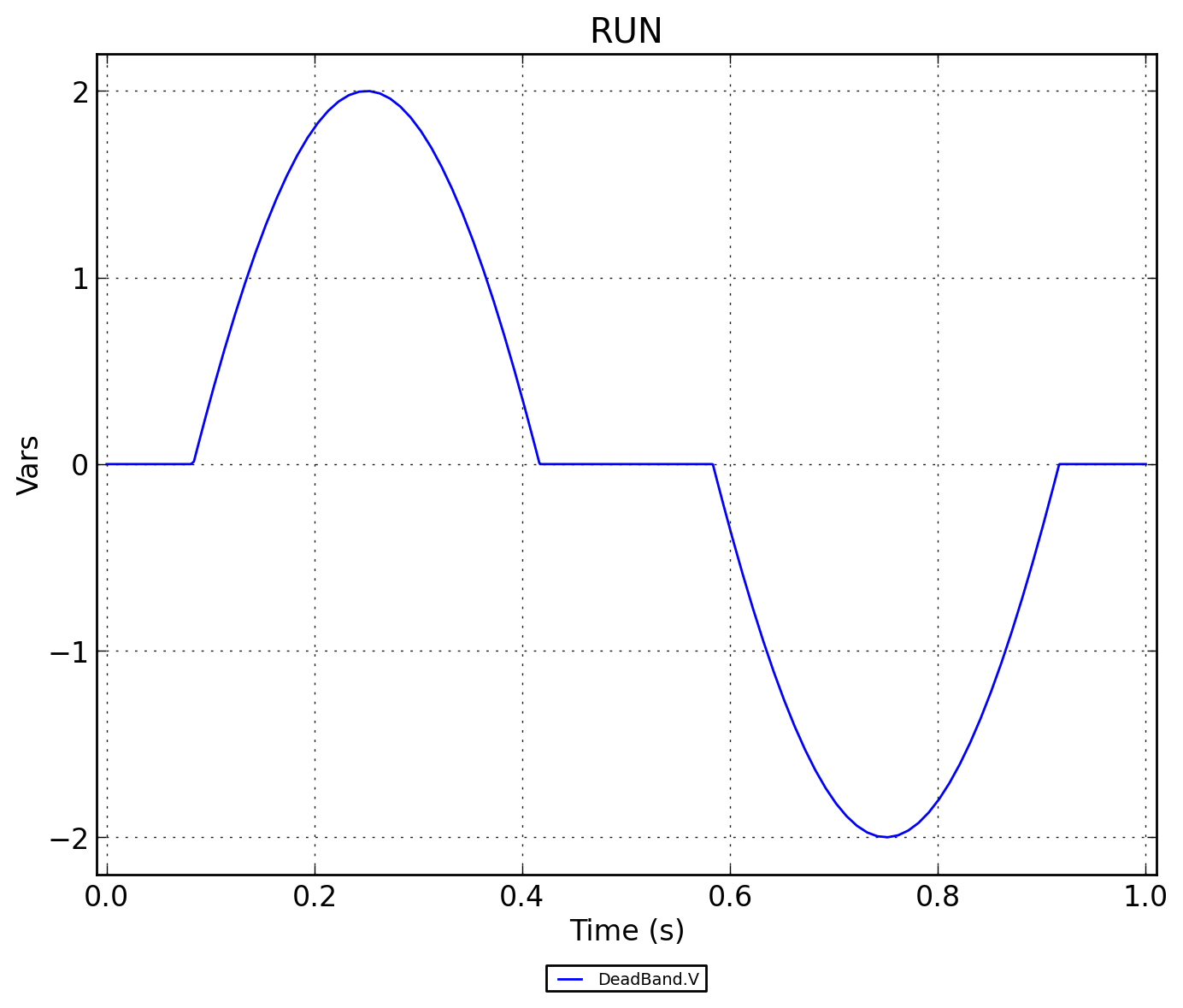

Рисунок 2 - DeadBand.RUN

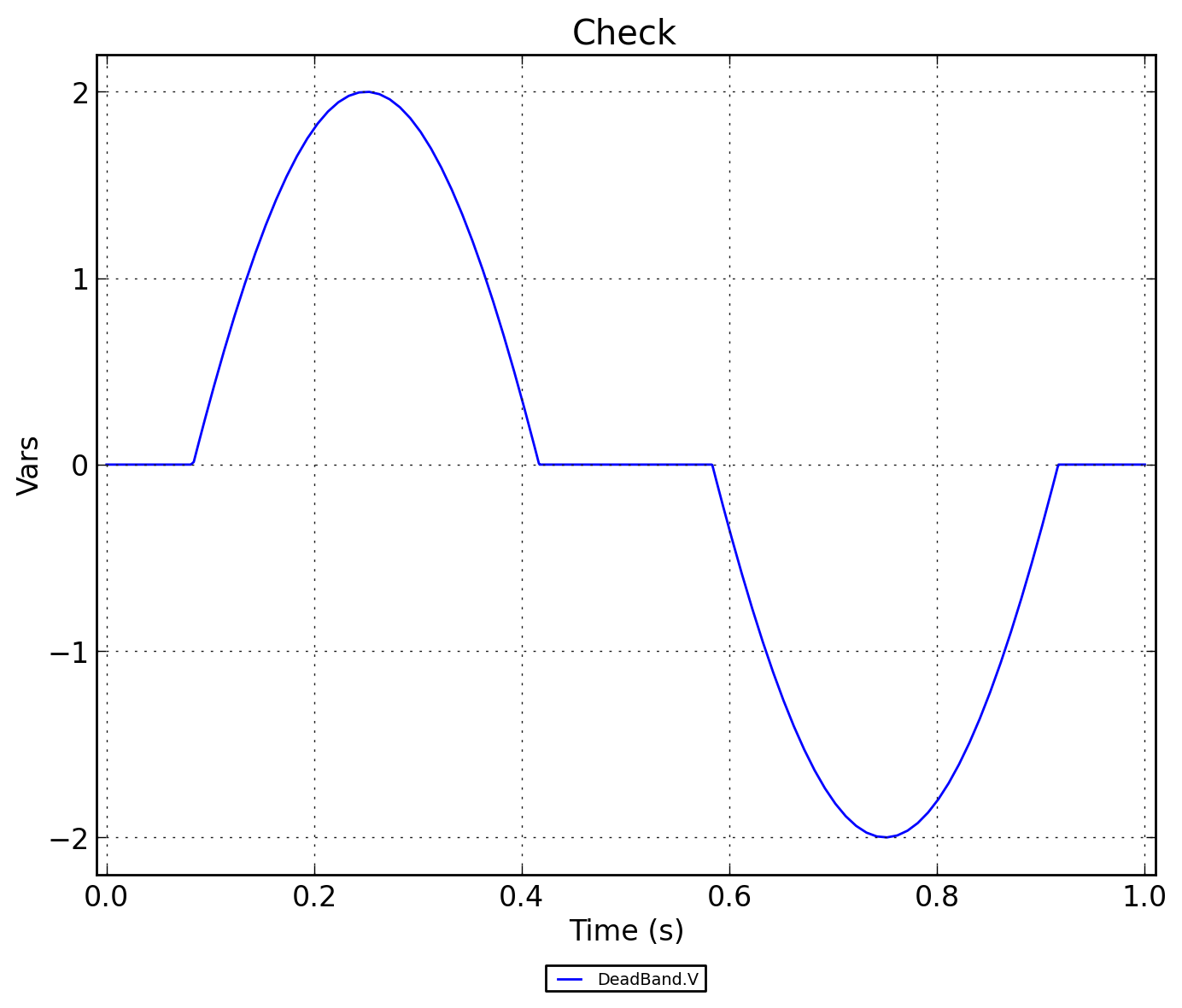

Рисунок 3 - DeadBand.Check
