Модель: Lag1

Библиотека: Signals

Имя на уровне решателя: TSIG19

Аннотация: Функция задержки первого порядка

Обозначение:

Описание модели

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Сигнальный входной порт
2	Port2	base.DOF1	Сигнальный выходной порт

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	K	base.real	Коэффициент усиления сигнала	1.0
2	TAU	base.real	Временная константа (tau)	0.1

---

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	Lag1
Модуль тестируемого компонента	Signals
Дата тестирования	Thu Mar 12 18:39:53 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Схема тестирования компонента функции задержки первого порядка (Lag1)

Функция задержки первого порядка (обычно апериодическое звено) -
это линейная динамическая модель, описывающая систему,
которая реагирует на изменение входа не мгновенно, а с экспоненциальным
затуханием (задержкой) до нового установившегося значения.

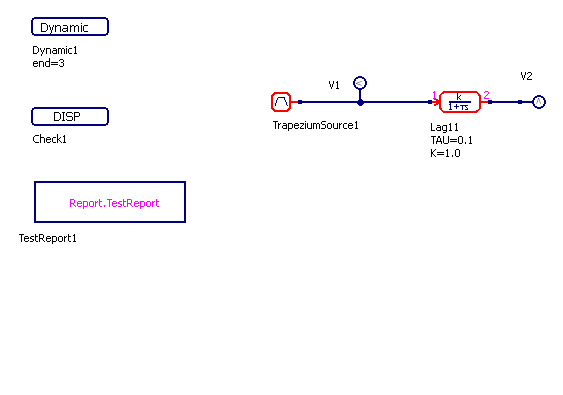

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

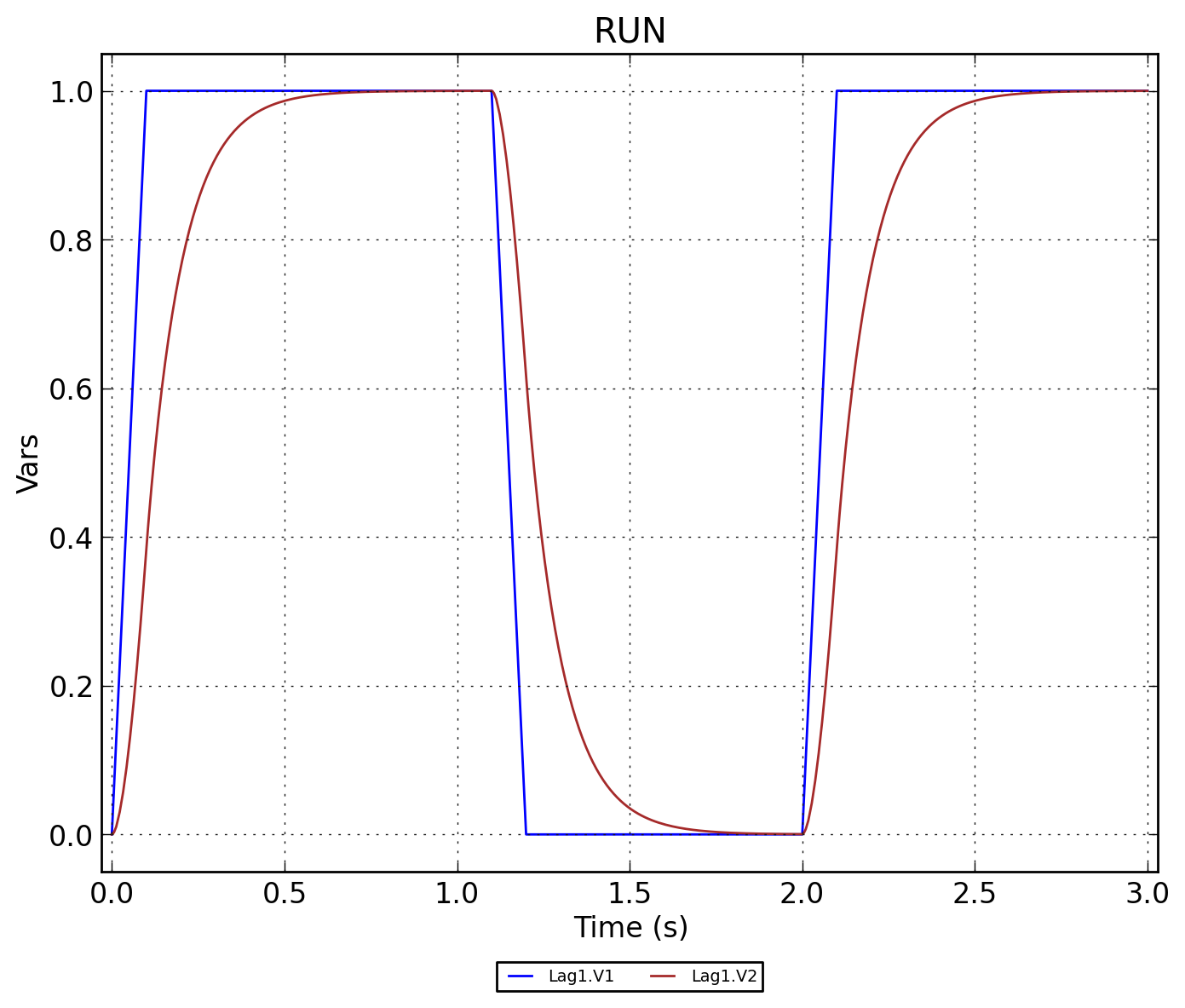

Рисунок 2 - Lag1.RUN

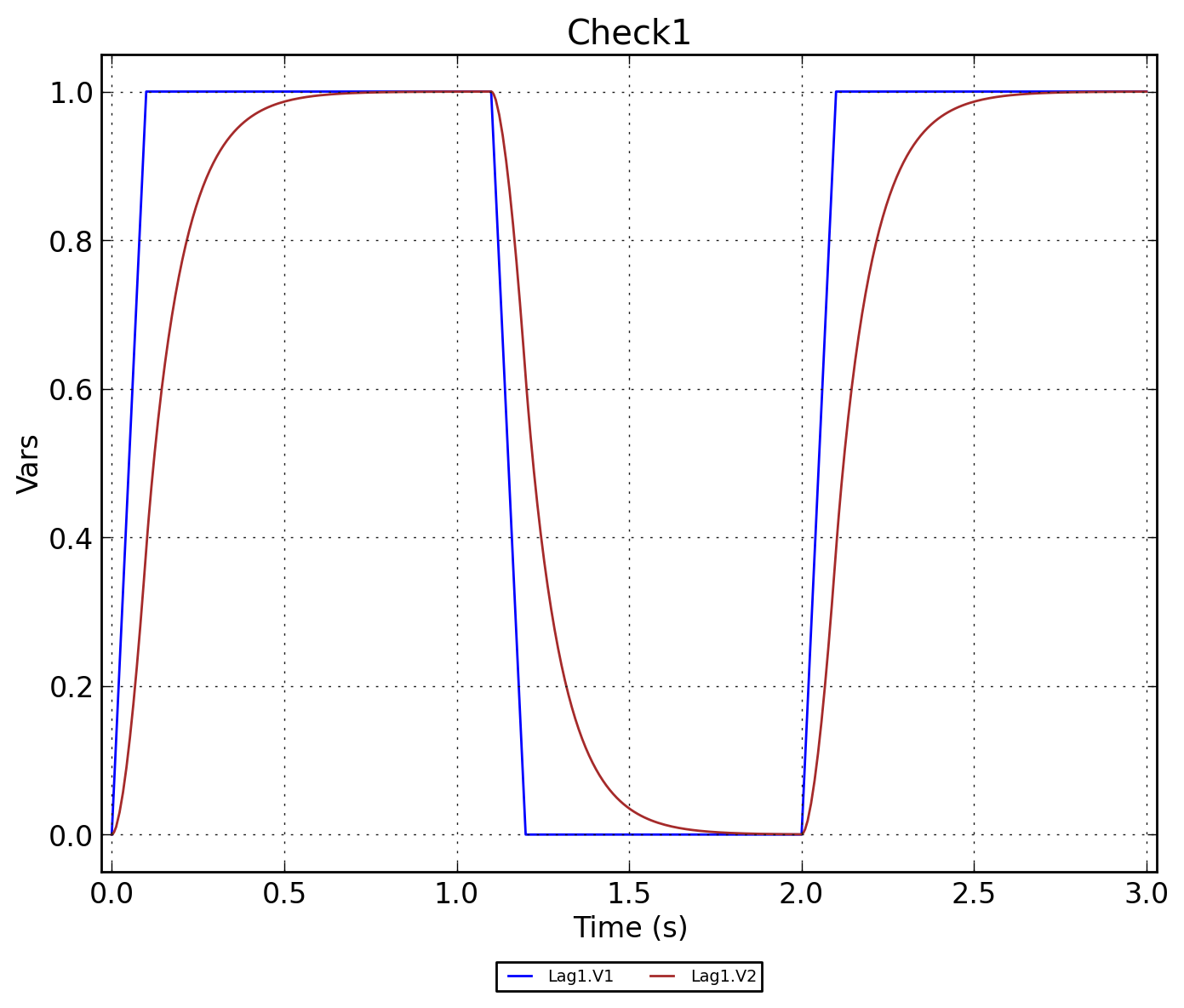

Рисунок 3 - Lag1.Check1
