Объект: Array2D

Библиотека: Signals

Имя на уровне решателя: Array2D

Аннотация: Импорт данных 2D массива из файла

Обозначение:

Описание модели

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	CellsX	string	Ячейки значений X
2	CellsY	string	Ячейки значений Y
3	Data_File	string	Файл с данными
4	FileFormat	string	Формат файла. Если выбран amesim, заполнять поля Cell не нужно [txt,excel]	txt
5	TypeFlag	string	Формат данных [F1A]	F1A

---

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	Array2D
Модуль тестируемого компонента	Signals
Дата тестирования	Thu Mar 12 18:48:06 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Импорт данных из файла (Array2D) и аппроксимации сплайном MAPRF

Для воспроизведения примера, укажите путь до таблицы в компоненте Array2D (Data File)

Параметры:
Array2D
Data File - путь к файлу с данными
FileFormat - формат файла [txt или excel в формате .xls]
CellsX - ячейки значений X
CellsY - ячейки значений Y
TypeFlag - формат данных [F1А]

Функция аппроксимации сплайном - MAPRF
Параметры:
P - степень полиномов
L - количество точек
TYPE1 - тип задаваемого граничного условия для начальной точки таблицы
GU1 - величина граничного значения для начальной точки таблицы
TYPE2 - тип задаваемого граничного условия для конечной точки таблицы
GU2 - величина граничного значения для конечной точки таблицы
FLAG - параметр включения первой и последней точек таблицы при сглаживании
SCALE - коэфф. масштабирования
Table - ссылка на таблицу значений функции от времени
Параметр Table формируется по форме:
1. Заданием значений: Table=X,Y,X1,Y1,...,Xn,Yn
2. Либо с помощью таблицы значений: Table=Array2D

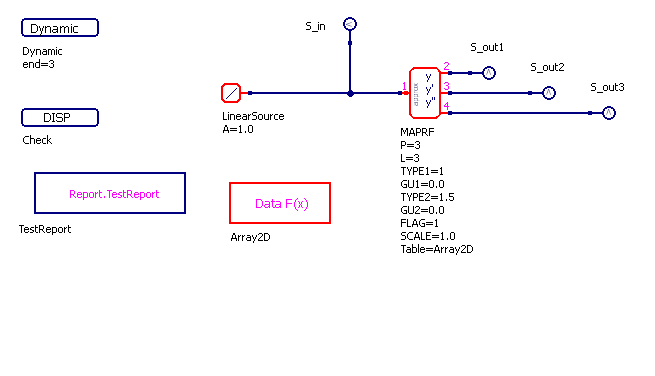

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

Рисунок 2 - Array2D.RUN

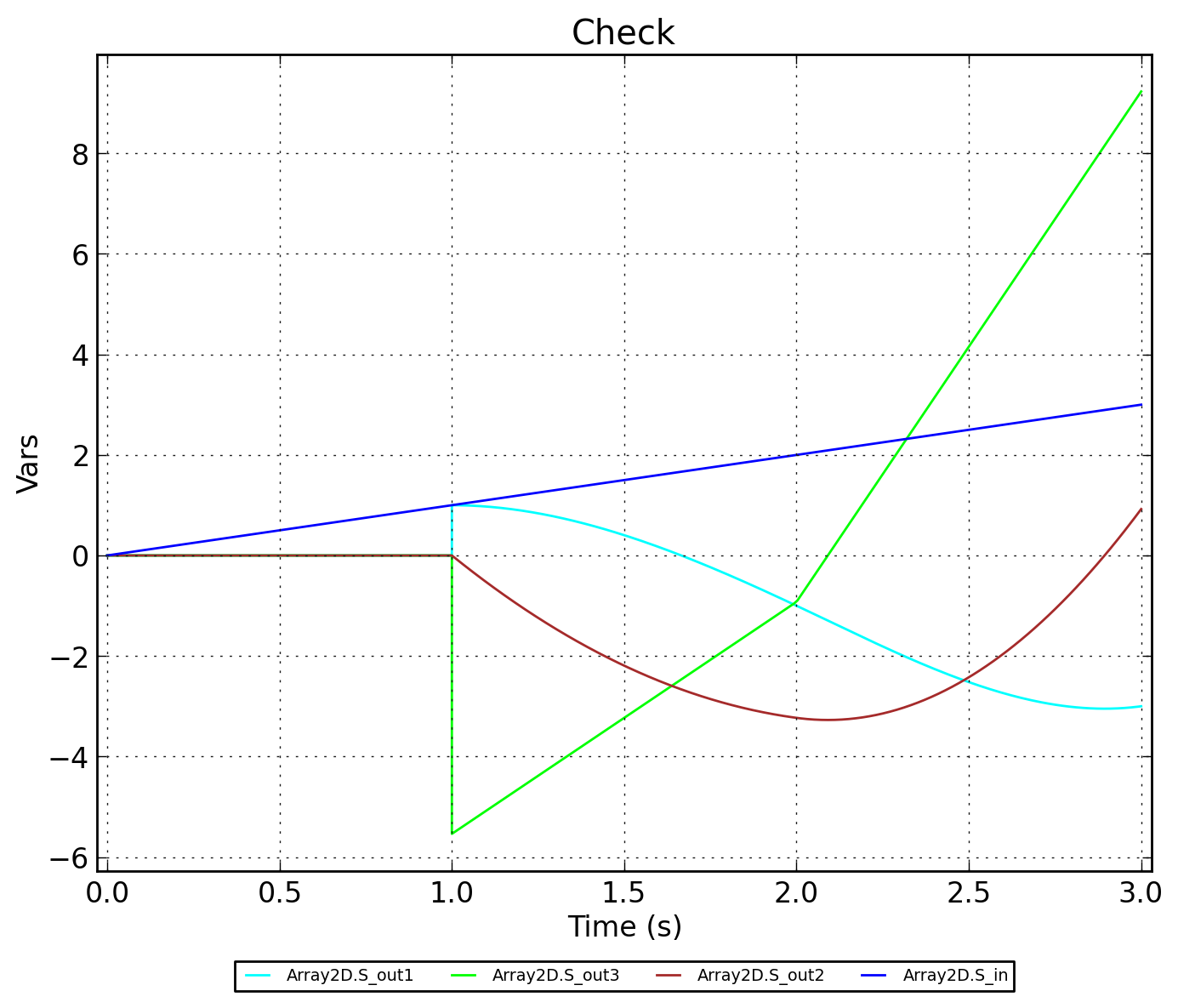

Рисунок 3 - Array2D.Check
