Объект: State

Библиотека: StateGraph

Имя на уровне решателя: State

Аннотация: Объект состояния

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	ISIGNAL	Вход в состояние
2	Port2	OSIGNAL	Выход из состояния

Пользовательские параметры модели:

№	Параметр	Тип	Описание	Единица	Значение по умолч.
1	Value	real	Номер состояния

Расчетные и измеряемые величины:

№	Параметр	Описание	Единица
1	V_port1	Значение сигнала на порте (V)
2	X_port1	Значение интегральной функции от сигнала на порте (X)
3	A_port1	Значение производной функции от сигнала на порте (A)
4	V_port2	Значение сигнала на порте (V)
5	X_port2	Значение интегральной функции от сигнала на порте (X)
6	A_port2	Значение производной функции от сигнала на порте (A)

Пример использования компонента

Объект состояния (State)

Элемент State реализует объект с изменяемым сохраняемым состоянием. Каждому состоянию соответствует номер (Value), который может изменяться при переходах. Компонент используется в системах автоматического управления, дискретной логики, StateGraph и других приложениях для моделирования конечных автоматов и логических устройств.

Проверка работы объекта состояния (State).

Начальные данные:

Параметры модели

Value — номер состояния (например, 1 для State1, 2 для State2)

Входной сигнал

Кусочно-линейная функция, вызывающая последовательные переходы между состояниями

end = 6 с — Время интегрирования

Схема тестирования:

На схему подаётся входной сигнал от источника кусочно-линейной функции. Два объекта State (State1 и State2) соединены переходами (Transition1 и Transition2). Выходные сигналы V1, V2, V3, V4, V5 регистрируются на осциллографах Check1 и RUN. Сигналы V1 и V3 соответствуют активным состояниям, V2 и V5 — признакам активности, V4 — вспомогательный сигнал.

Результат:

На графиках RUN и Check1 показаны выходные сигналы:

V1 — прямоугольные импульсы, соответствующие активному состоянию State1 (амплитуда 2);

V3 — прямоугольные импульсы, соответствующие активному состоянию State2 (амплитуда 2);

V2 и V5 — постоянно равны 1, что подтверждает активность состояний;

V4 — равен 0.

Система работает корректно, переключения состояний происходят в соответствии с входным сигналом, выходные сигналы имеют устойчивый ступенчатый вид без ложных срабатываний. Это подтверждает правильную реализацию объекта состояния.

Схема теста

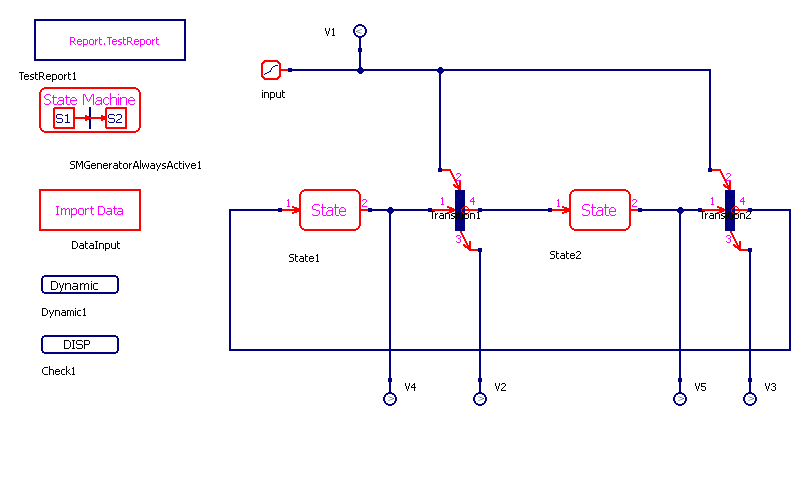

Рисунок 1 - Схема теста

Графики результатов теста

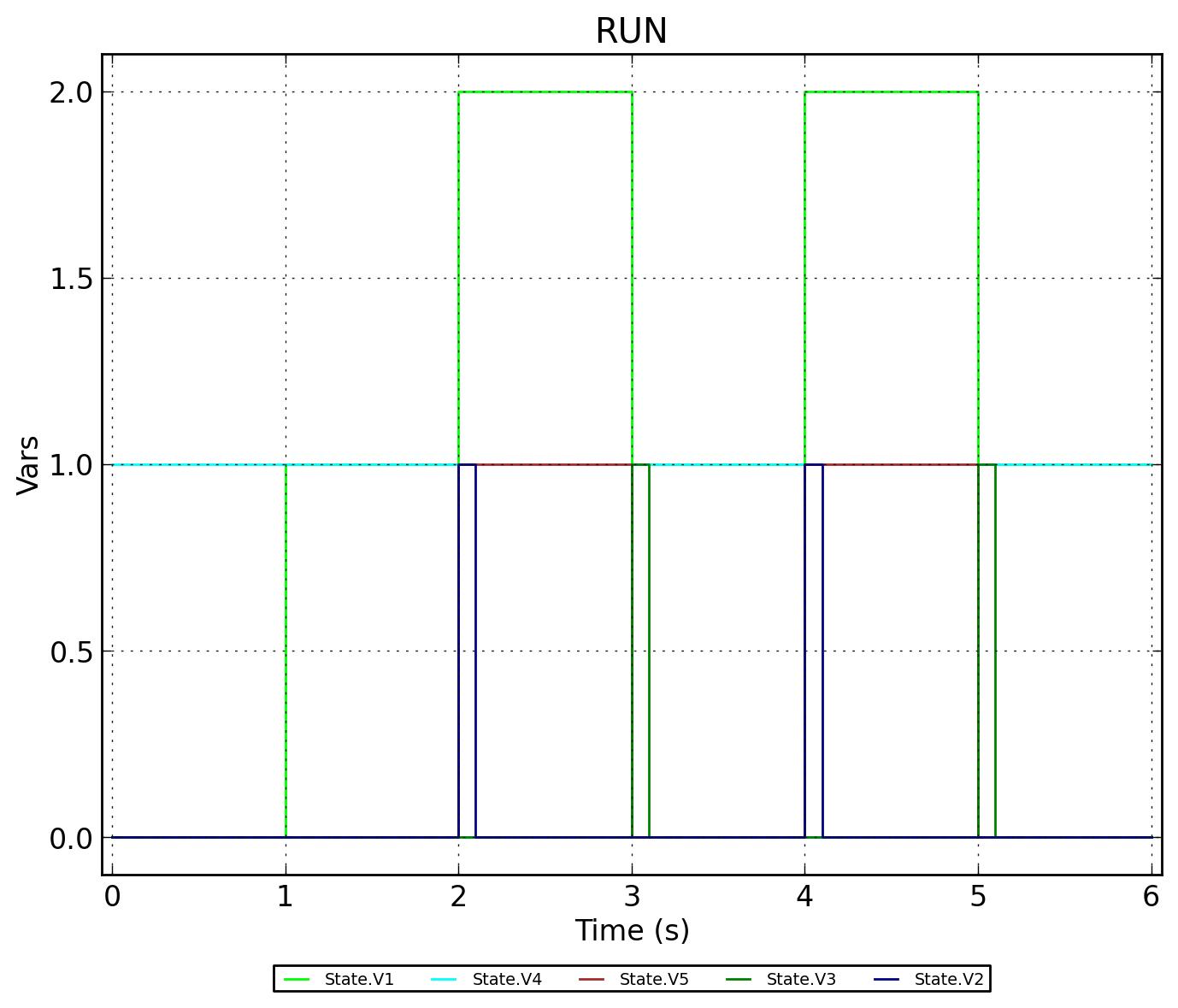

Рисунок 2 - State.RUN (выходные сигналы V1, V2, V3, V4, V5)

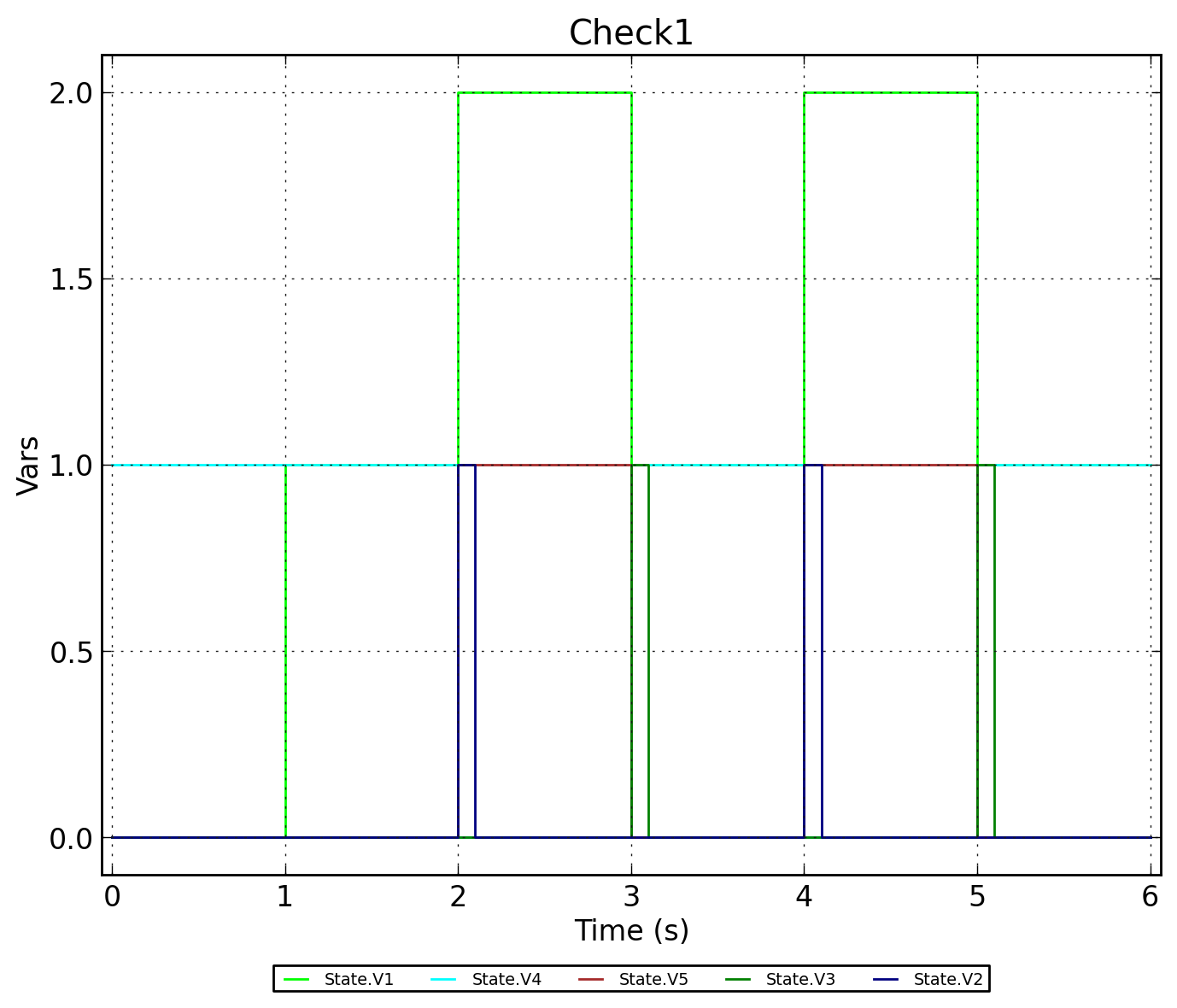

Рисунок 3 - State.Check1 (выходные сигналы V1, V2, V3, V4, V5)
