Объект: GreaterThreshold

Библиотека: StateGraph

Имя на уровне решателя: GreaterThreshold

Аннотация: Сравнивает входное значение с пороговым

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	OSIGNAL	Сигнальный выходной порт
2	Port2	ISIGNAL	Сигнальный входной порт

Пользовательские параметры модели:

№	Параметр	Тип	Описание	Единица	Значение по умолч.
1	Threshold	real	Пороговое значение

Расчетные и измеряемые величины:

№	Параметр	Описание	Единица
1	V_port1	Значение сигнала на порте (V)
2	X_port1	Значение интегральной функции от сигнала на порте (X)
3	A_port1	Значение производной функции от сигнала на порте (A)
4	V_port2	Значение сигнала на порте (V)
5	X_port2	Значение интегральной функции от сигнала на порте (X)
6	A_port2	Значение производной функции от сигнала на порте (A)

Пример использования компонента

Модель сравнения (синусоидального) сигнала с порогом (GreaterThreshold)

Модель формирует логический выходной сигнал, когда входное значение превышает порог. Это позволяет фиксировать моменты, когда амплитуда сигнала становится значимой относительно заданного порога. Компонент используется в системах автоматического управления, дискретной логики, StateGraph и других приложениях, где требуется сравнение с порогом.

Проверка работы модели сравнения входного значения с порогом (GreaterThreshold).

Начальные данные:

Параметры входного сигнала

SinusSource1: синусоидальный сигнал с амплитудой A = 2 и периодом T = 2 с

Пороговое значение

Threshold = 1

end = 5 с - Время интегрирования

Схема тестирования:

На вход модели GreaterThreshold1 подаётся синусоидальный сигнал V1 от источника SinusSource1. Модель сравнивает входное значение с заданным порогом (1). Выходной сигнал V2 регистрируется на осциллографах Check1 и RUN.

Результат:

На графике RUN показаны входной синусоидальный сигнал GreaterThreshold.V1 и выходной сигнал GreaterThreshold.V2. Выходной сигнал принимает значение 1 в те моменты времени, когда синусоидальный сигнал превышает пороговое значение (V1 > 1), и 0, когда синусоидальный сигнал меньше или равен порогу. На графике Check1 показан только выходной сигнал GreaterThreshold.V2, который наглядно демонстрирует прямоугольные импульсы, соответствующие моментам превышения порога. Система работает корректно, без ложных срабатываний, что подтверждает правильную реализацию модели сравнения с порогом.

Формула логической операции:

\[\begin{split}V_2 = \begin{cases} 1, & \text{если } V_1 > \mathrm{Threshold} \\ 0, & \text{иначе} \end{cases}\end{split}\]

где: \(V_1\) — входной сигнал, \(\mathrm{Threshold}\) — пороговое значение (1), \(V_2\) — выходной сигнал.

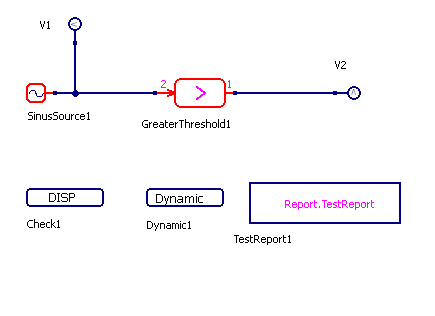

Схема теста

Рисунок 1 - Схема теста

Графики результатов теста

Рисунок 2 - GreaterThreshold.RUN (входной сигнал V1 и выходной V2)

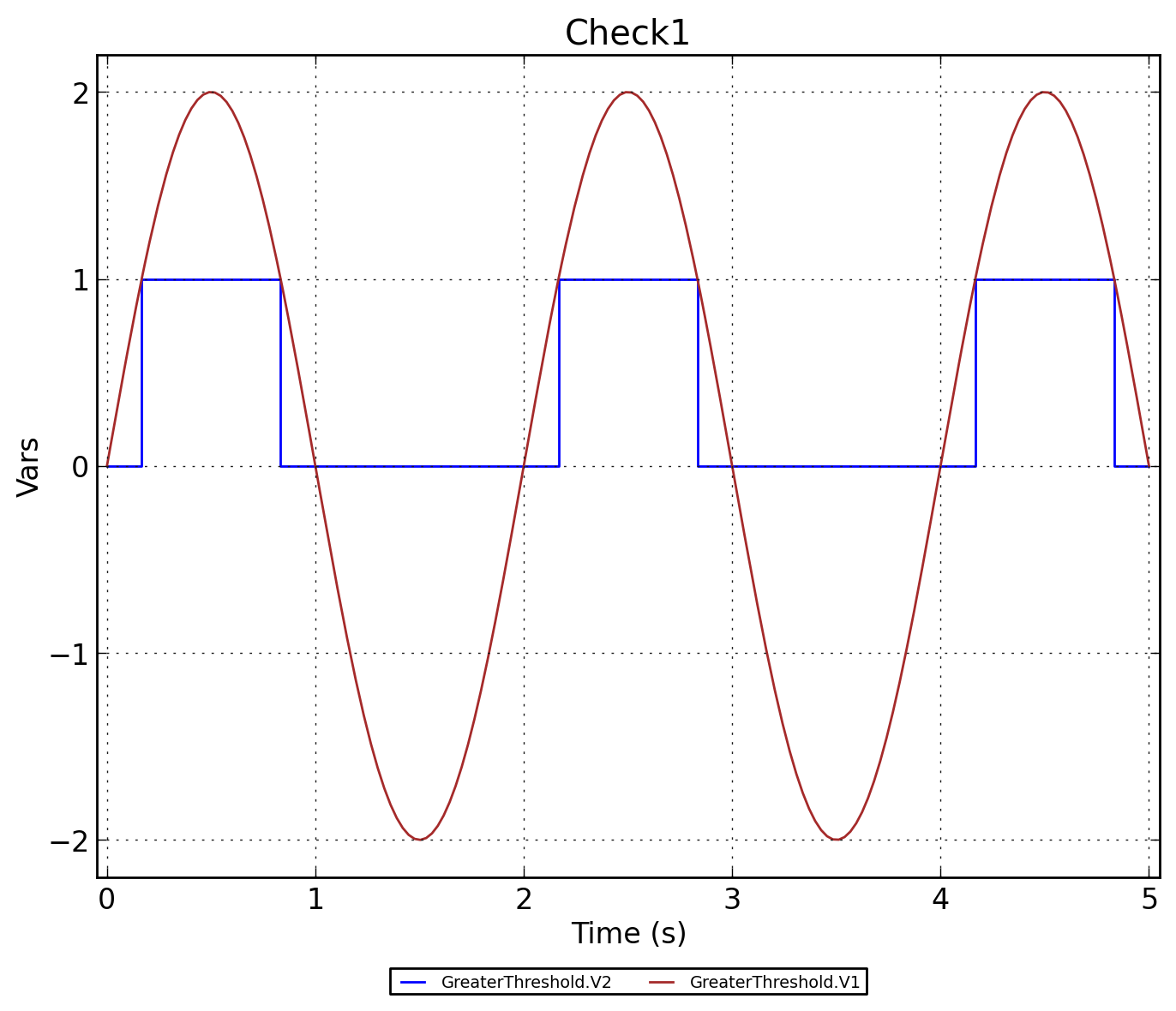

Рисунок 3 - GreaterThreshold.Check1 (выходной сигнал V2)
