Объект: NOT
Библиотека: StateGraph
Имя на уровне решателя: NOT
Аннотация: Логический объект НЕ
Обозначение:
Порты (степени свободы) компонента:
№ |
Обозначение порта |
Тип |
Наименование порта |
|---|---|---|---|
1 |
Port1 |
ISIGNAL |
Сигнальный входной порт |
2 |
Port2 |
OSIGNAL |
Сигнальный выходной порт |
Расчетные и измеряемые величины:
№ |
Параметр |
Описание |
Единица |
|---|---|---|---|
1 |
V_port1 |
Значение сигнала на порте (V) |
|
2 |
X_port1 |
Значение интегральной функции от сигнала на порте (X) |
|
3 |
A_port1 |
Значение производной функции от сигнала на порте (A) |
|
4 |
V_port2 |
Значение сигнала на порте (V) |
|
5 |
X_port2 |
Значение интегральной функции от сигнала на порте (X) |
|
6 |
A_port2 |
Значение производной функции от сигнала на порте (A) |
Пример использования компонента
Модель логической операции «НЕ» (NOT)
Выходной сигнал принимает значение 0, если входной сигнал равен 1, и 1, если входной сигнал равен 0. Компонент используется в системах автоматического управления, дискретной логики, StateGraph и других приложениях, где требуется инвертирование логического сигнала.
Проверка работы логической операции «НЕ» (NOT) для кусочно-линейного сигнала.
Начальные данные:
Схема тестирования:
На вход модели NOT1 подаётся сигнал V1 от источника кусочно-линейной функции. Модель выполняет логическую инверсию входного сигнала. Выходной сигнал V2 регистрируется на осциллографах Check1 и RUN.
Результат:
На графиках RUN и Check1 показаны входной сигнал NOT.V1 и выходной сигнал NOT.V2. Выходной сигнал принимает значение 0, когда входной сигнал равен 1, и значение 1, когда входной сигнал равен 0. Система работает корректно, без ложных срабатываний, что подтверждает правильную реализацию логической модели.
Формула логической операции:
где: \(V_1\) — входной сигнал, \(V_2\) — выходной сигнал.
\(V_2 = 0\), если \(V_1 = 1\); иначе \(V_2 = 1\).
Схема теста

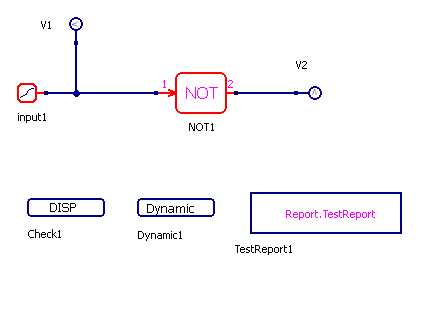

Рисунок 1 - Схема теста
Графики результатов теста
Рисунок 2 - NOT.RUN (входной сигнал V1 и выходной V2)
Рисунок 3 - NOT.Check1 (выходной сигнал V2)
