Объект: NOR

Библиотека: StateGraph

Имя на уровне решателя: NOR

Аннотация: Логический объект НЕ-ИЛИ

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	ISIGNAL	Сигнальный входной порт
2	Port2	ISIGNAL	Сигнальный входной порт
3	Port3	OSIGNAL	Сигнальный выходной порт

Расчетные и измеряемые величины:

№	Параметр	Описание	Единица
1	V_port1	Значение сигнала на порте (V)
2	X_port1	Значение интегральной функции от сигнала на порте (X)
3	A_port1	Значение производной функции от сигнала на порте (A)
4	V_port2	Значение сигнала на порте (V)
5	X_port2	Значение интегральной функции от сигнала на порте (X)
6	A_port2	Значение производной функции от сигнала на порте (A)
7	V_port3	Значение сигнала на порте (V)
8	X_port3	Значение интегральной функции от сигнала на порте (X)
9	A_port3	Значение производной функции от сигнала на порте (A)

Пример использования компонента

Модель логической операции «НЕ-ИЛИ» (NOR)

Выходной сигнал принимает значение 1 только тогда, когда оба входных сигнала одновременно равны 0. Во всех остальных случаях выход равен 0. Компонент используется в системах автоматического управления, дискретной логики, StateGraph и других приложениях, где требуется моделирование логических связей.

Проверка работы логической операции «НЕ-ИЛИ» (NOR) для двух кусочно-линейных сигналов.

Начальные данные:

Параметры первого источника сигнала (кусочно-линейная функция)

Таблица значений: 0, 0, 1, 0, 1, 1, 2, 1, 2, 0, 3, 0, 3, 1, 6, 1

Параметры второго источника сигнала (кусочно-линейная функция)

Таблица значений: 0, 0, 1, 0, 1, 1, 6, 1

end = 6 с — Время интегрирования

Схема тестирования:

Два источника кусочно-линейных сигналов подают напряжения на входы логического элемента NOR. Первый источник формирует сигнал, который изменяется по заданной таблице, второй — по своей таблице. Выходной сигнал элемента NOR подключён к осциллографам Check1, RUN и DISP2 и регистрируется как NOR.V3. Результаты выводятся на графики RUN, Check1 и DISP2.

Результат:

На графике RUN показаны входные сигналы NOR.V1 и NOR.V2, а также выходной сигнал NOR.V3. Выходной сигнал принимает значение 1 только в те моменты времени, когда оба входа одновременно равны 0 (например, в интервале от 0 до 1 с и от 2 до 3 с). В остальные моменты выход равен 0. На графике Check1 показан только выходной сигнал NOR.V3, который наглядно демонстрирует переключения в соответствии с логикой «НЕ-ИЛИ». На графике DISP2 также представлен выходной сигнал NOR.V3 в увеличенном масштабе. Система работает корректно, без ложных срабатываний, что подтверждает правильную реализацию логической модели.

Формула логической операции:

\[V_3 = \overline{V_1 \lor V_2}\]

где: \(V_1, V_2\) — входные сигналы, \(V_3\) — выходной сигнал.

\(V_3 = 1\), если \(V_1 = 0\) и \(V_2 = 0\); иначе \(V_3 = 0\).

Схема теста

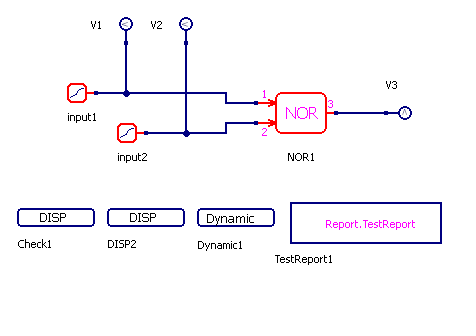

Рисунок 1 - Схема теста

Графики результатов теста

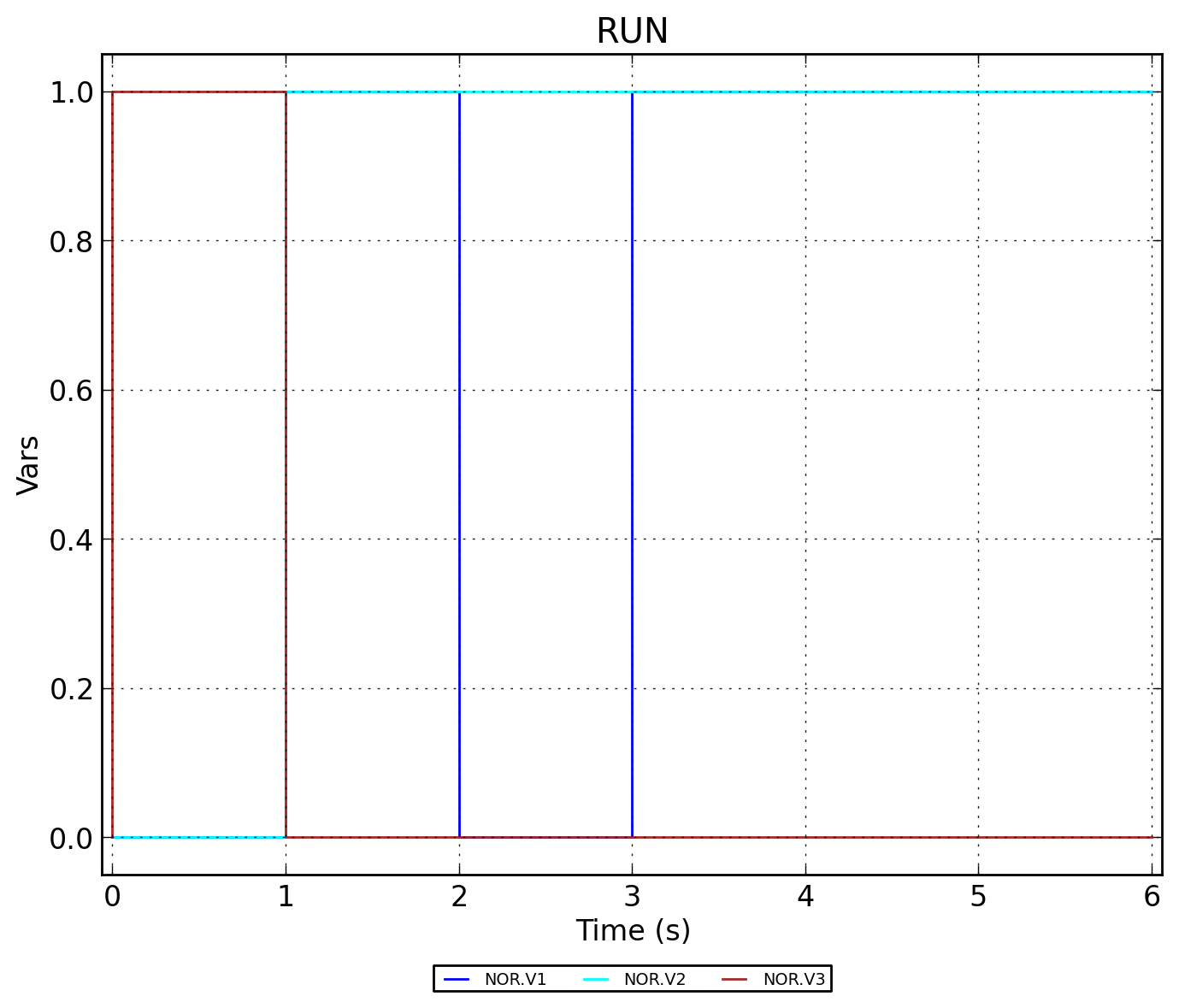

Рисунок 2 - NOR.RUN (входные сигналы V1, V2 и выходной V3)

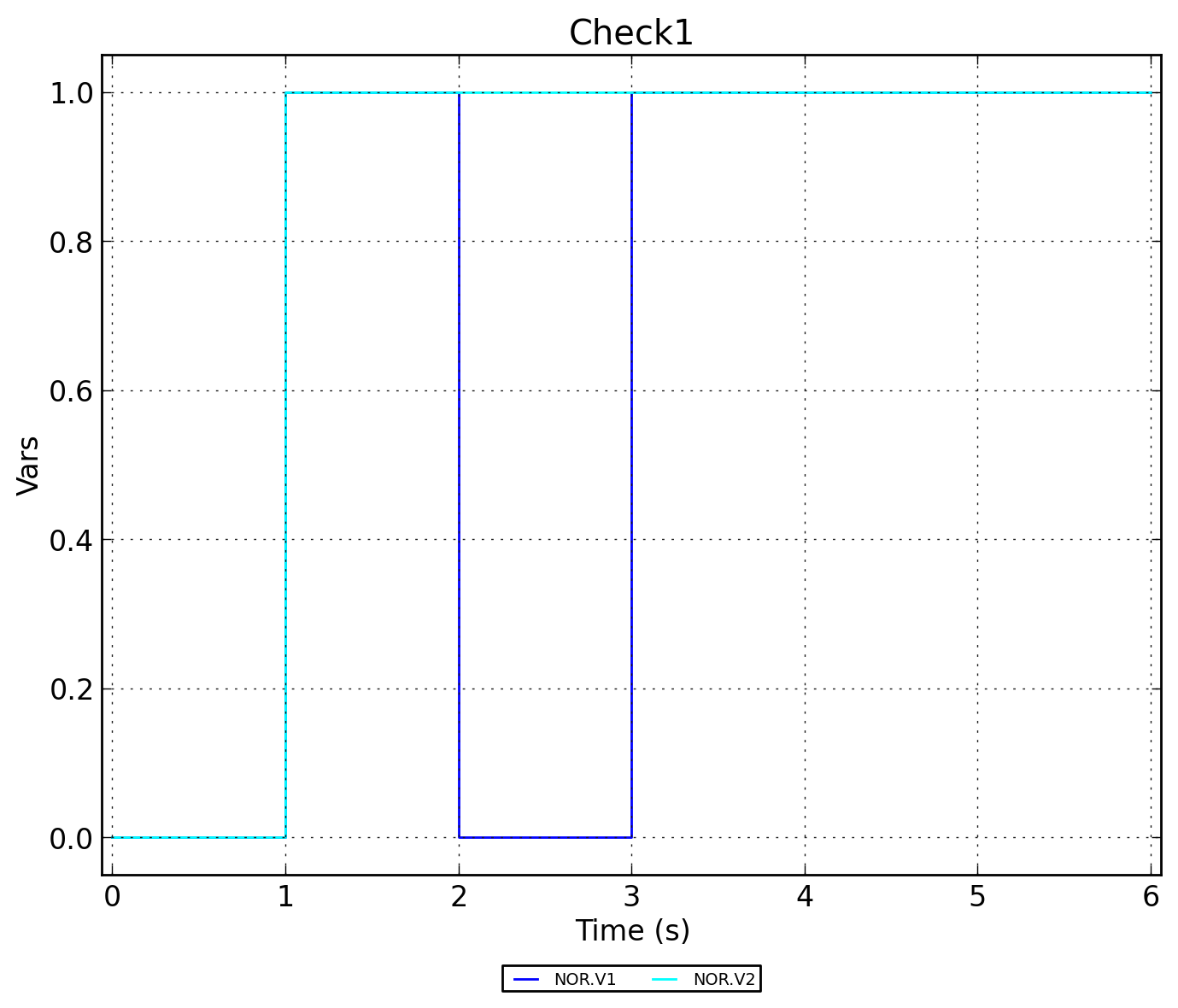

Рисунок 3 - NOR.Check1 (выходной сигнал V3)

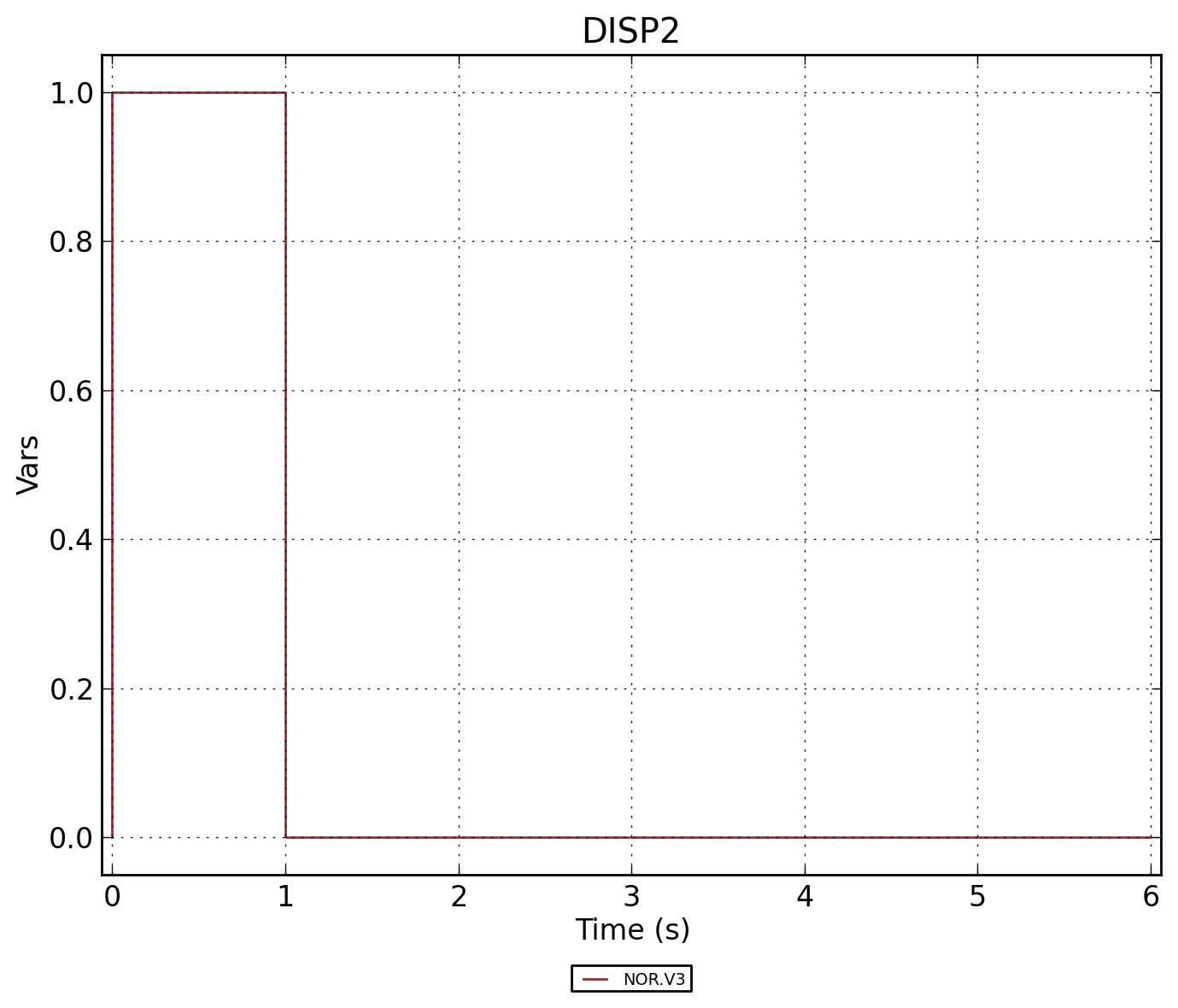

Рисунок 4 - NOR.DISP2 (выходной сигнал V3)
