Объект: SMGenerator

Библиотека: StateGraph

Имя на уровне решателя: SMGenerator

Аннотация: Генератор диаграммы состояний

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	OSIGNAL

Пользовательские параметры модели:

№	Параметр	Тип	Описание	Единица	Значение по умолч.
1	Error	real	Погрешность чувствительности входных значений
2	StartState	real	Начальное состояние машины состояний
3	Ta	real	Время удержания активного сигнала перехода	s

Расчетные и измеряемые величины:

№	Параметр	Описание	Единица
1	V_port1	Значение сигнала на порте (V)
2	X_port1	Значение интегральной функции от сигнала на порте (X)
3	A_port1	Значение производной функции от сигнала на порте (A)

Пример использования компонента

Модель генератора диаграммы состояний (SMGenerator)

Элемент SMGenerator реализует конечный автомат (машину состояний), который переключает состояния по входному сигналу и формирует выходные сигналы, соответствующие текущему состоянию и событиям переходов. Компонент используется в системах автоматического управления, дискретной логики, StateGraph и других приложениях для моделирования логических автоматов.

Проверка работы генератора диаграммы состояний (SMGenerator).

Начальные данные:

Параметры модели

Ta — время удержания активного сигнала перехода

Error — погрешность чувствительности входных значений

StartState — начальное состояние машины состояний

Входной сигнал

Кусочно-линейная функция, задаваемая таблицей (значения 0, 1, 2)

end = 5 с — Время интегрирования

Схема тестирования:

На вход модели SMGenerator1 подаётся сигнал input1 от источника кусочно-линейной функции. Модель имеет два состояния и переходы между ними. Выходные сигналы V1, V4, V5, V2, V3, V6 регистрируются на осциллографах Check1 и RUN.

Результат:

На графиках RUN и Check1 показаны выходные сигналы генератора:

V1 — номер текущего состояния (0, 1, 2);

V4 — флаг активного состояния (постоянно 1);

V5 — сигнал перехода (0 или 1);

V2, V3 — короткие импульсы, соответствующие событиям переходов.

Система работает корректно, переключения состояний происходят в соответствии с входным сигналом, выходные сигналы имеют устойчивый ступенчатый вид без ложных срабатываний. Это подтверждает правильную реализацию модели генератора диаграммы состояний.

Схема теста

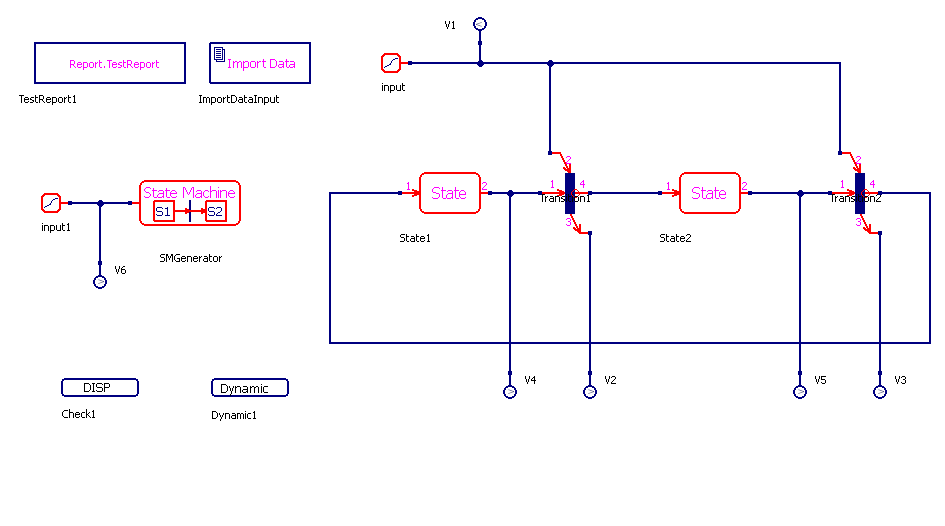

Рисунок 1 - Схема теста

Графики результатов теста

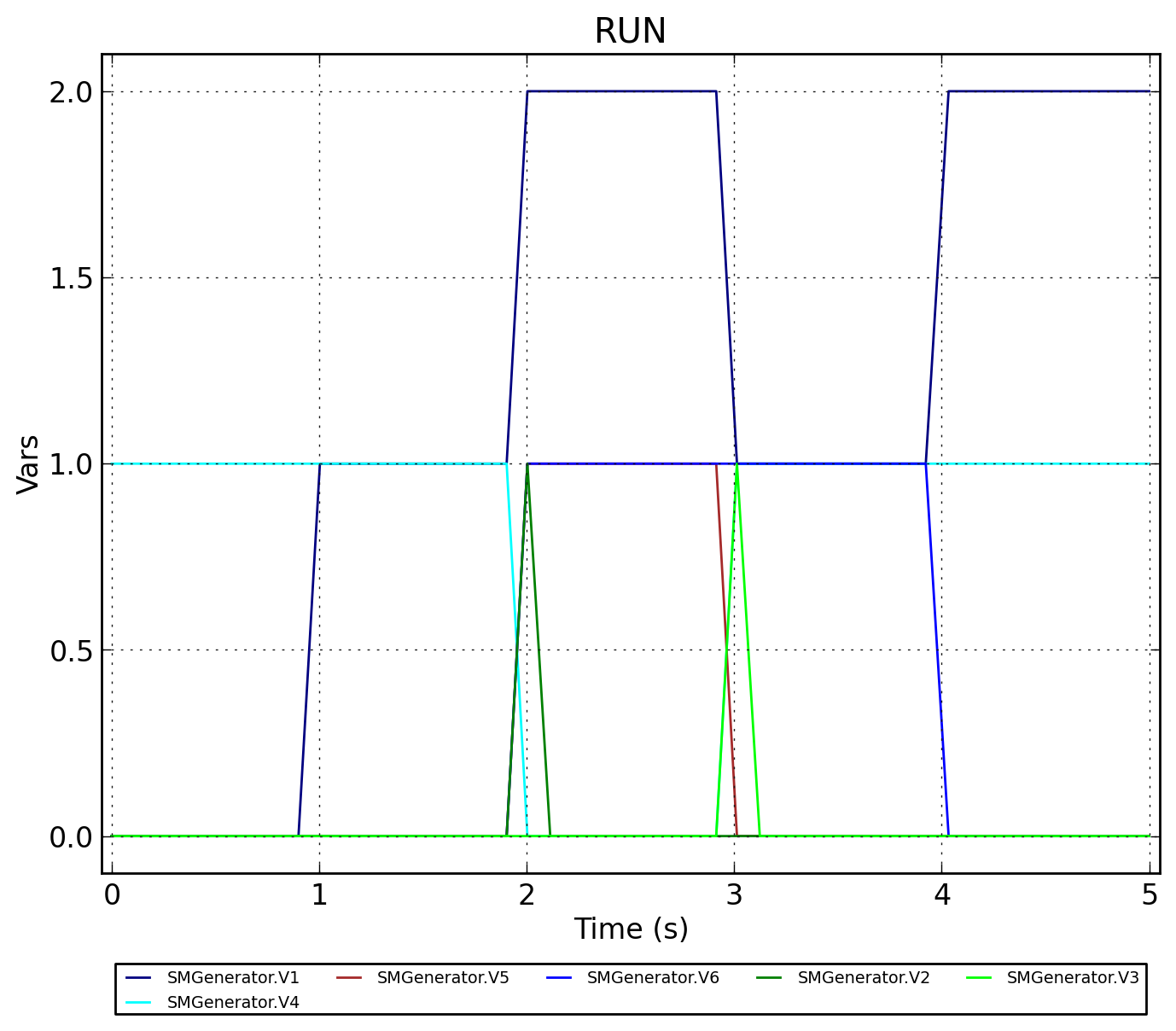

Рисунок 2 - SMGenerator.RUN (выходные сигналы V1, V4, V5, V2, V3, V6)

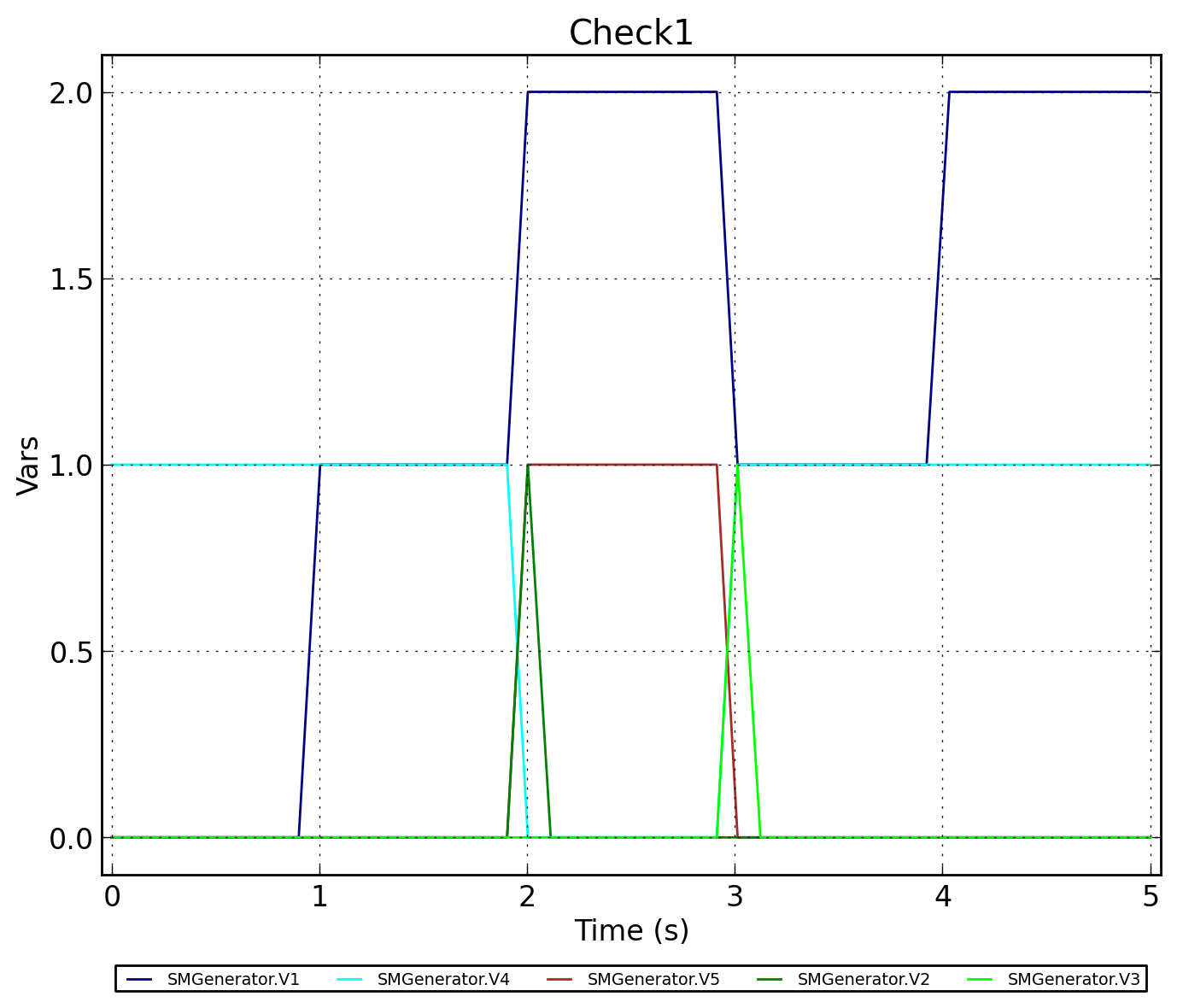

Рисунок 3 - SMGenerator.Check1 (выходные сигналы V1, V4, V5, V2, V3)
