Объект: TM2SPT

Библиотека: ThermalMixture

Имя на уровне решателя: TM2SPT

Аннотация: Управляемый источник P,T,fi_m0

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	THMIX	Смесевой теплогидравлический порт, вход/выход элемента
2	Port2	ISIGNAL	1D управляющий порт, давление Па
3	Port3	ISIGNAL	1D управляющий порт, температура К
4	Port4	ISIGNAL	1D управляющий порт, массовая доля первой компоненты

Пользовательские параметры модели:

№	Параметр	Тип	Описание	Единица	Значение по умолч.
1	P0	real	Начальное давление, Па	Pa	101325
2	T0	real	Начальная температура, K	K	293.15
3	fi_m0	real	Начальное значение массовой доли первой компонентны, -	kg	1.0

Расчетные и измеряемые величины:

№	Параметр	Описание	Единица
1	V_Pressure1	Давление на порте	Pa
2	V_SpecificEnthalpy1	Удельная энтальпия;	J/kg
3	V_Density1	Плотность рабочей среды;	kg/m**3
4	V_Temperature1	Температура рабочей среды на порте;	K
5	S_MassFlow1	Массовый расход на порте ;	kg/s
6	S_EnthalpyFlow1	Поток энтальпии на порте ;	W
7	V_port2	Значение сигнала на порте (V)
8	X_port2	Значение интегральной функции от сигнала на порте (X)
9	A_port2	Значение производной функции от сигнала на порте (A)
10	V_port3	Значение сигнала на порте (V)
11	X_port3	Значение интегральной функции от сигнала на порте (X)
12	A_port3	Значение производной функции от сигнала на порте (A)
13	V_port4	Значение сигнала на порте (V)
14	X_port4	Значение интегральной функции от сигнала на порте (X)
15	A_port4	Значение производной функции от сигнала на порте (A)

Пример использования компонента

Модель управляемого источника P,T,fi_{m0} (TM2SPT)

Задаёт динамическое граничное условие первого рода (управляемый резервуар бесконечной емкости) в многокомпонентных или многофазных циркуляционных контурах модуля ThermalMixture программного комплекса PRADIS. Элемент имитирует внешнюю среду с переменными параметрами (например, атмосферу при изменении высоты полета), регулируемые питающие магистрали, расходные баки с внешним подогревом или программно управляемые испытательные стенды. Модель жестко навязывает узлу подключения (node) текущие значения давления p и температуры T, которые непрерывно вычисляются на основе внешних сигналов управления inP и inT. При оттоке среды из источника в контур элемент обеспечивает генерацию потока со строго заданным компонентным составом (\(\mathrm{fi}_{m0}\)).

Проверка поддержания управляемого источника P,T,fi_{m0}.

Начальные данные:

Параметры модели (TM2SPT)

P0 = 101300 - Начальное давление, Па

T0 = 293.15 - Начальная температура, К

fi_{m0} = 0.0 - Начальное значение массовой доли первой компонентны, -

end = 2 - Время интегрирования

Результат: Значения и график сигналов на управляющих портах источника соответствует замерам в линии на узлах выходного порта.

Схема теста

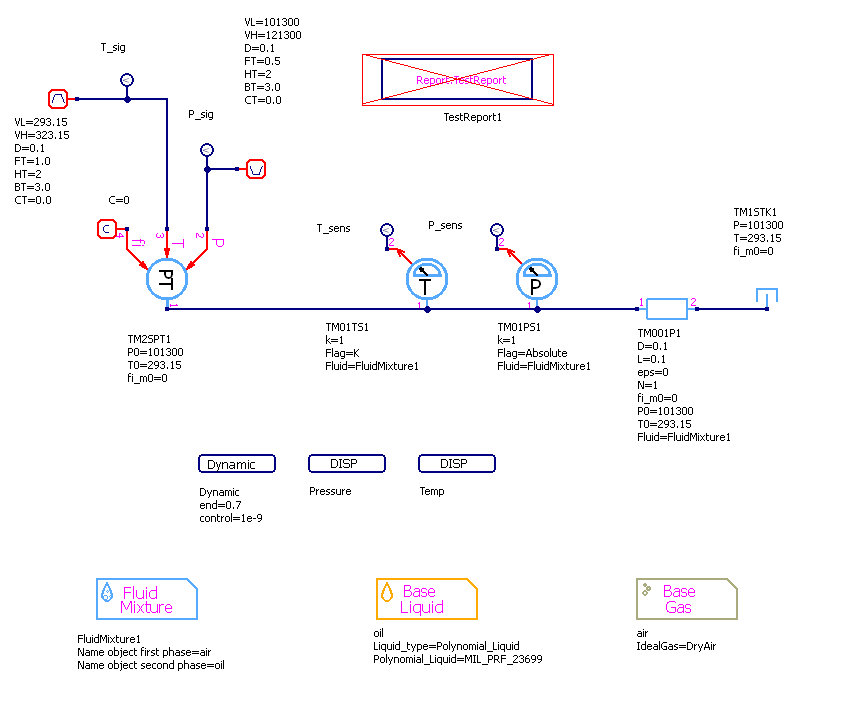

Рисунок 1 - Схема теста

Графики результатов теста

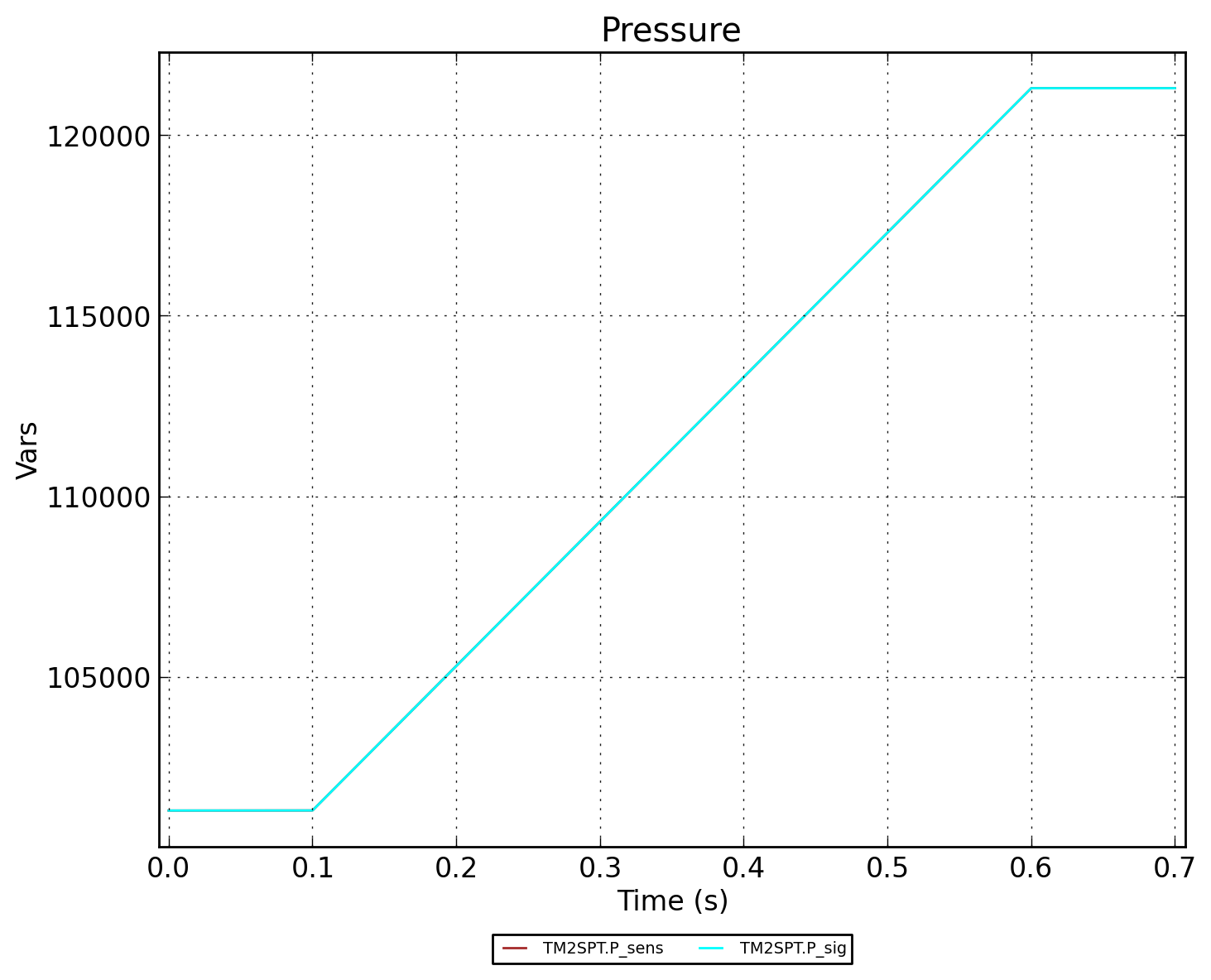

Рисунок 2 - TM2SPT.Pressure

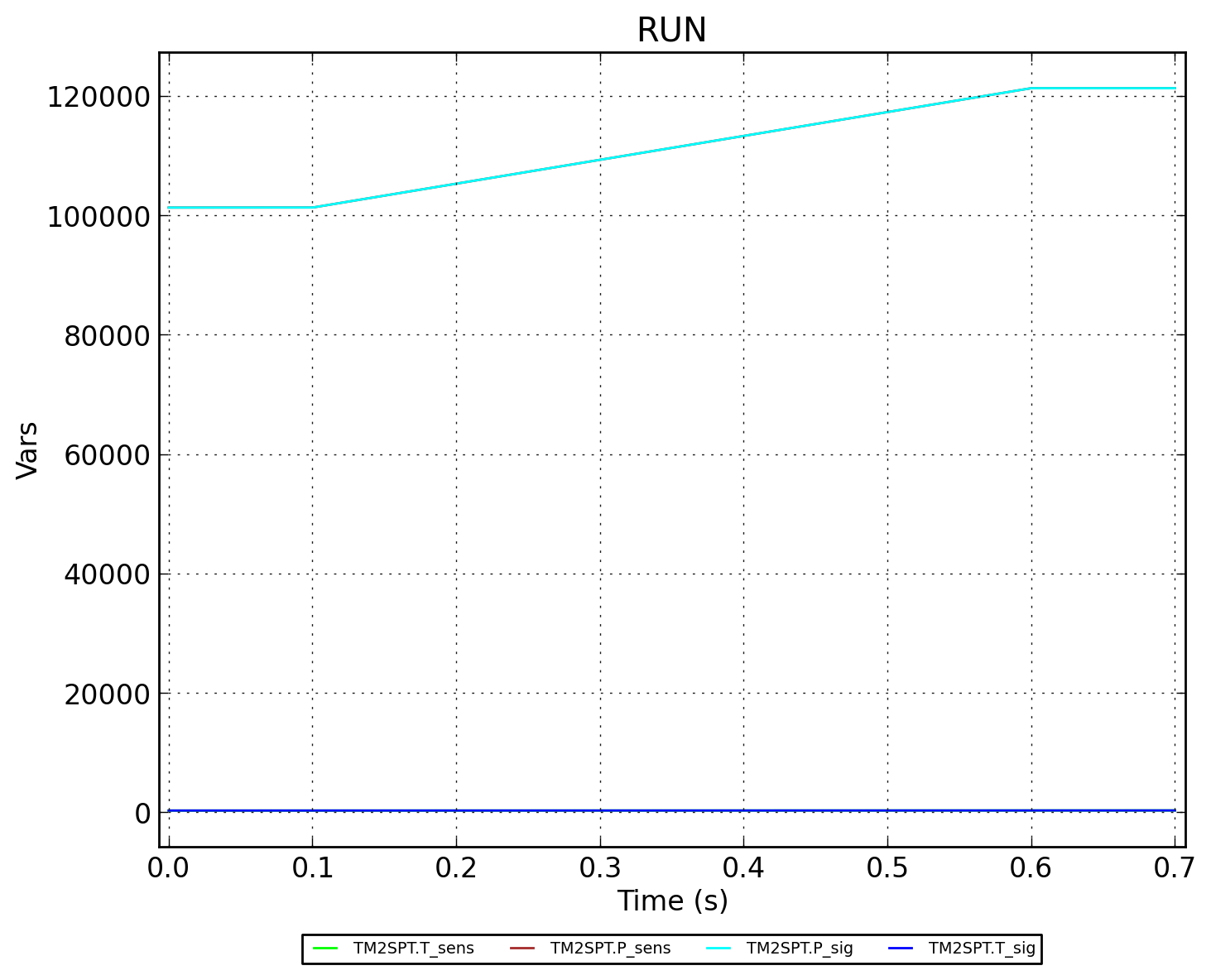

Рисунок 3 - TM2SPT.RUN

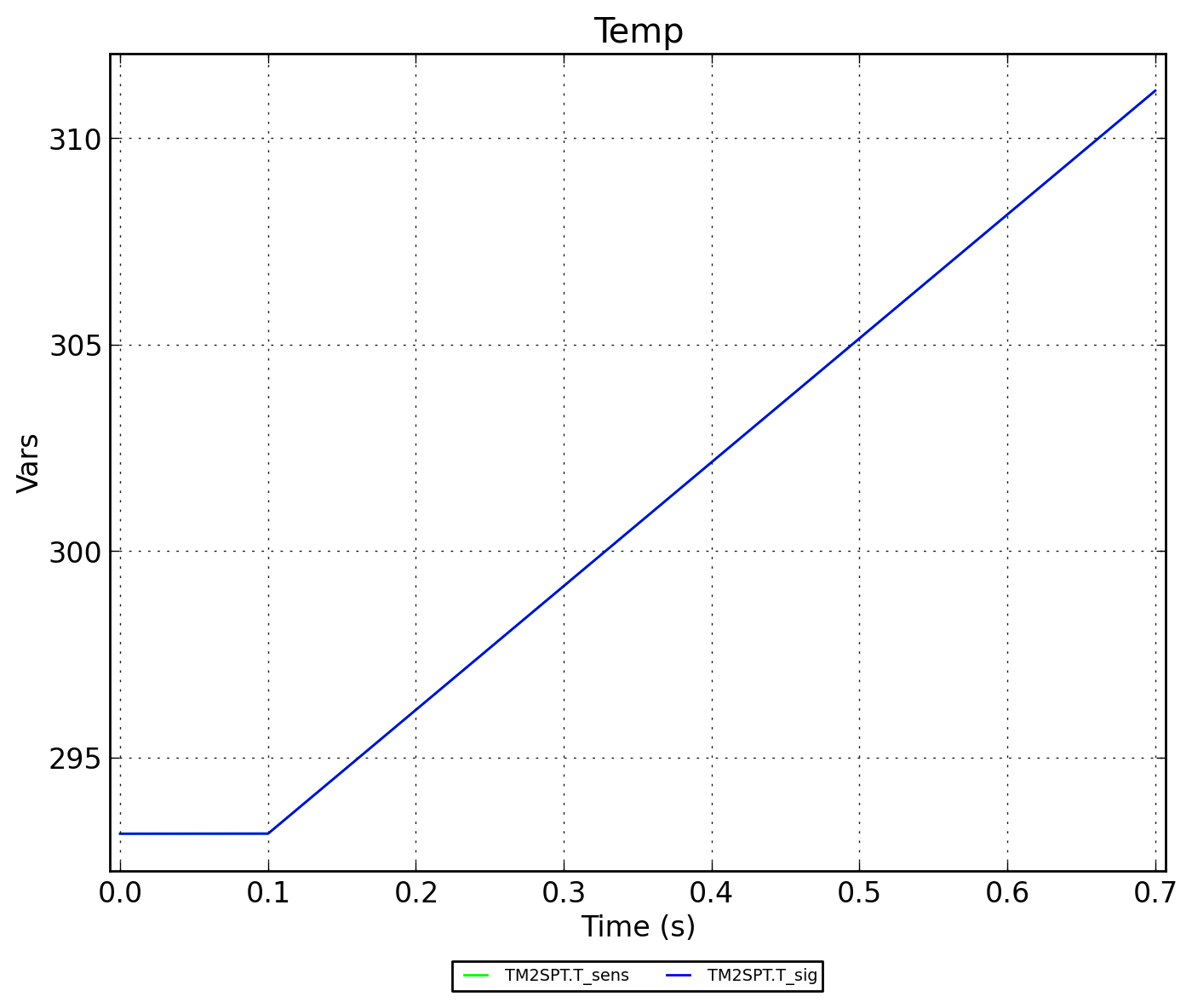

Рисунок 4 - TM2SPT.Temp
