Объект: TM01VR

Библиотека: ThermalMixture

Имя на уровне решателя: TM01VR

Аннотация: Редукционный клапан

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	THMIX	Смесевой теплогидравлический порт, вход в элемент
2	Port2	THMIX	Смесевой теплогидравлический порт, выход из элемента

Пользовательские параметры модели:

№	Параметр	Тип	Описание	Единица	Значение по умолч.
1	D	real	Гидравлический диаметр, м	m	0.01
2	Fluid		Имя объекта свойств среды, -
3	L	real	Длина элемента, м	m	0.1
4	MDT	real	Коэффициент расхода, -		0.72
5	P0	real	Начальное давление, Па	Pa	101325
6	P_max	real	Давление полного закрытия, Па	Pa	202650
7	P_set	real	Давление начала закрытия, Па	Pa	101325
8	T0	real	Начальная температура, K	K	293.15
9	eps	real	Абсолютная шероховатость, м	m	0.000045
10	fi_m0	real	Начальное значение массовой доли первой компонентны, -	kg	1.0

Расчетные и измеряемые величины:

№	Параметр	Описание	Единица
1	V_Pressure1	Давление на порте	Pa
2	V_SpecificEnthalpy1	Удельная энтальпия;	J/kg
3	V_Density1	Плотность рабочей среды;	kg/m**3
4	V_Temperature1	Температура рабочей среды на порте;	K
5	S_MassFlow1	Массовый расход на порте ;	kg/s
6	S_EnthalpyFlow1	Поток энтальпии на порте ;	W
7	V_Pressure2	Давление на порте	Pa
8	V_SpecificEnthalpy2	Удельная энтальпия;	J/kg
9	V_Density2	Плотность рабочей среды;	kg/m**3
10	V_Temperature2	Температура рабочей среды на порте;	K
11	S_MassFlow2	Массовый расход на порте ;	kg/s
12	S_EnthalpyFlow2	Поток энтальпии на порте ;	W

Пример использования компонента

Модель редукционного клапана (TM01VR)

Моделирует автоматический регулятор давления «после себя» (редукционный клапан) прямого действия в многокомпонентных или многофазных контурах модуля ThermalMixture. Элемент предназначен для снижения высокого или нестабильного давления на входе (порт A) и поддержания постоянного, более низкого давления на выходе (порт B). Клапан работает в автоматическом режиме за счет внутреннего баланса сил: давление в выходном патрубке воздействует на чувствительный элемент (мембрану или поршень) против усилия регулировочной пружины, динамически изменяя проходное сечение без привлечения внешних систем управления.

Проверка работы редукционного клапана при увеличении давления на магистрали выходного порта c 121300 Па до 181300 Па при постоянном давлении на входном порту 181300 Па.

Начальные данные:

Параметры модели (TM01VR)

D = 0.01 - Гидравлический диаметр, м

P_{set} = 131300 - Давление начала закрытия, Па

P_{max} = 151300 - Давление полного закрытия, Па

MDT = 0.72 - Коэффициент расхода, -

eps = 0 - Абсолютная шероховатость, м

L = 0.01 - Длина элемента, м

fi_{m0} = 0.0 - Начальное значение массовой доли первой компонентны, –

PO = 121300 - Начальное давление, Па

TO = 293.15 - Начальная температура, К

Fluid = FluidMixture1, смесь - Имя объекта свойств среды, -

end = 3 - Время интегрирования

Результат:

Клапан начинает закрываться при \(P_{\text{out}} = 131\,300\text{ Па}\) и полностью закрывается при \(P_{\text{out}} = 151\,300\text{ Па}\).

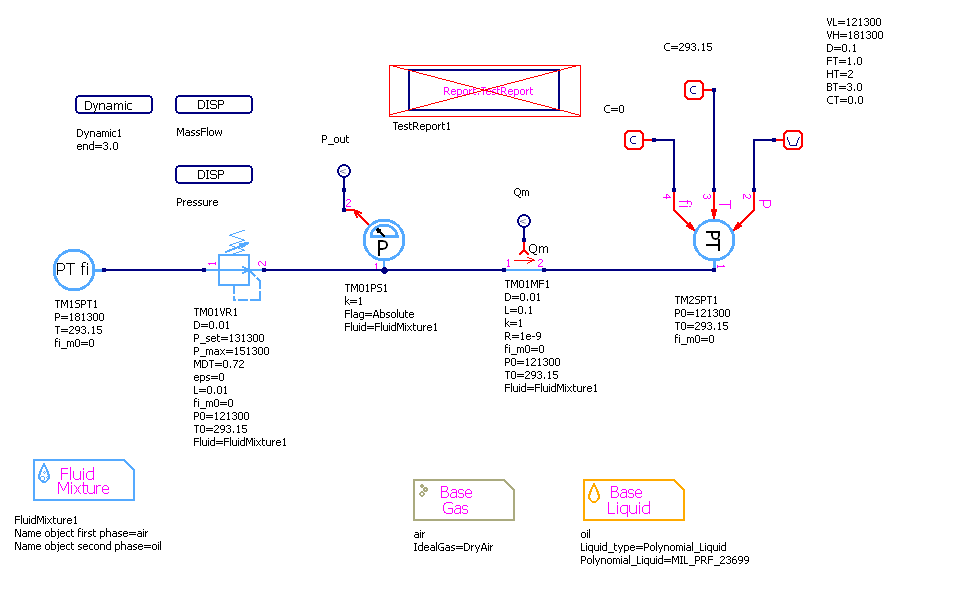

Схема теста

Рисунок 1 - Схема теста

Графики результатов теста

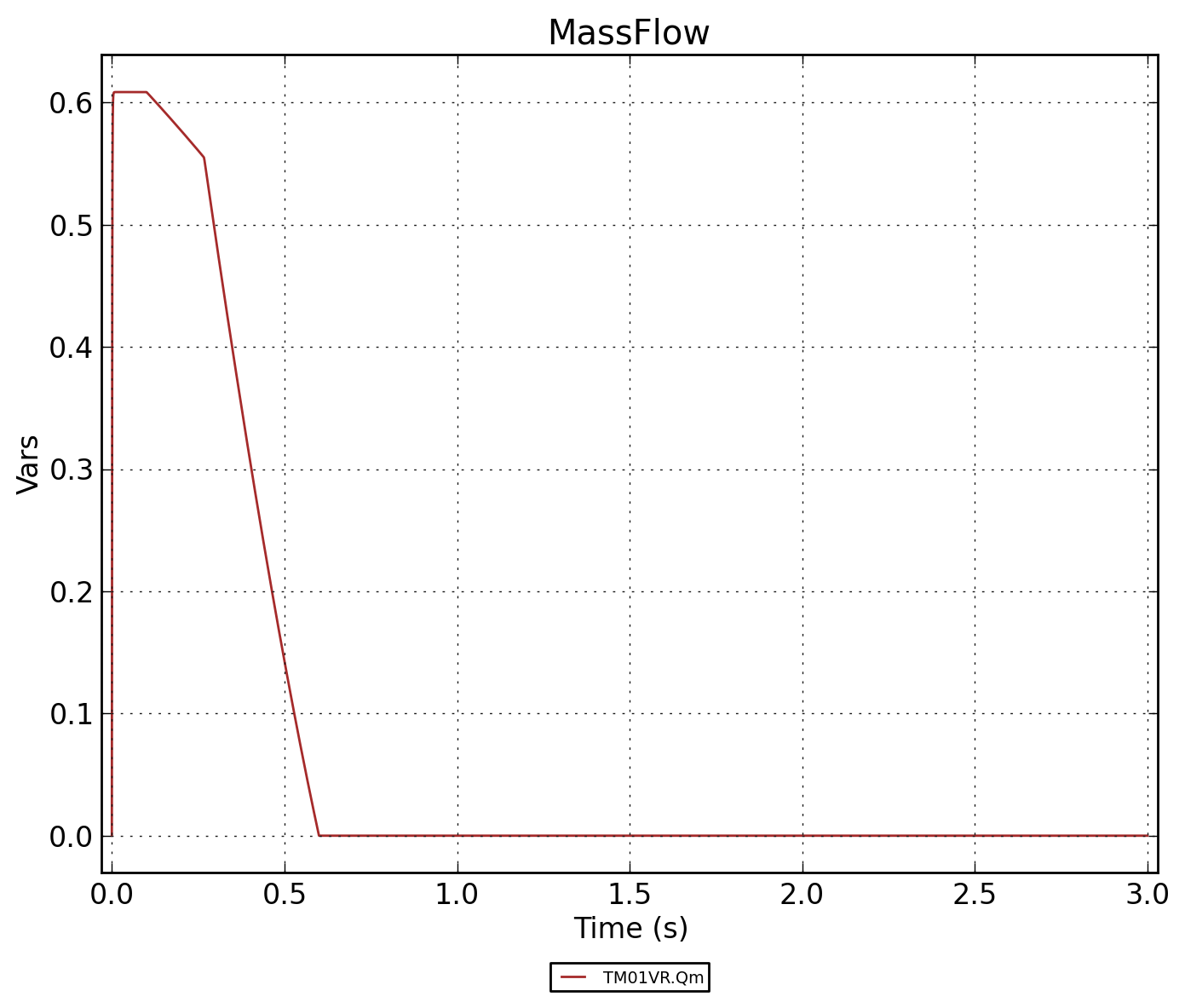

Рисунок 2 - TM01VR.MassFlow

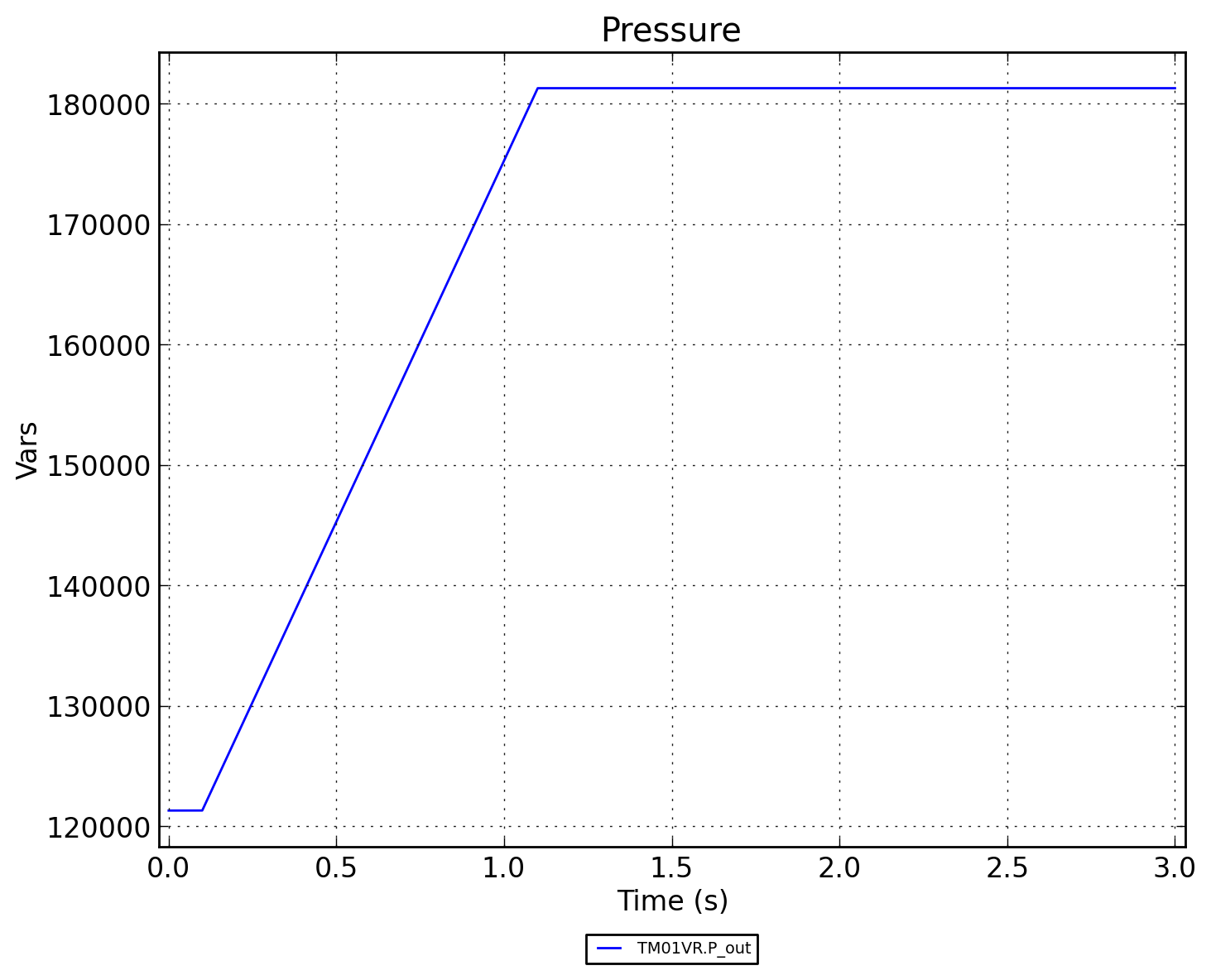

Рисунок 3 - TM01VR.Pressure

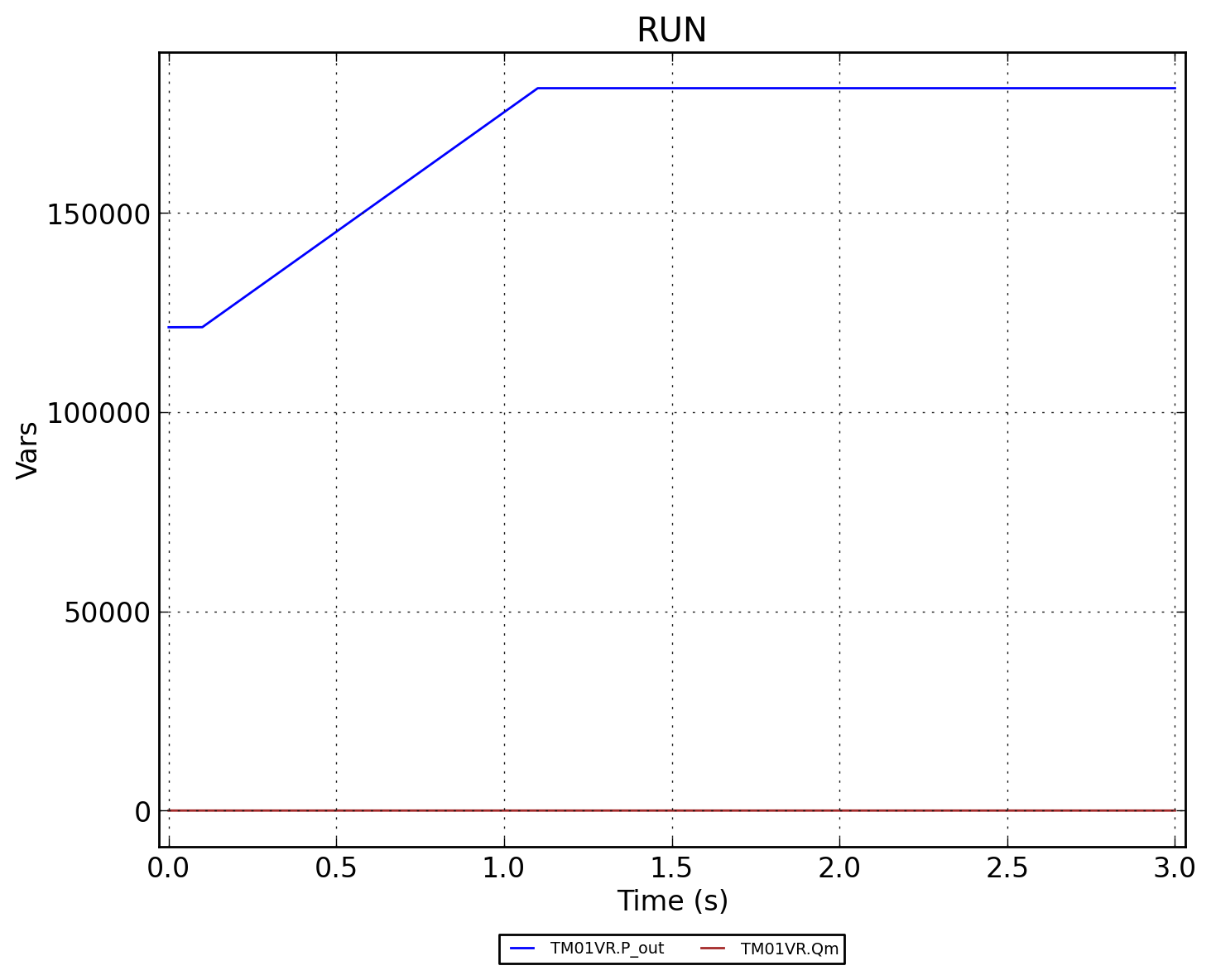

Рисунок 4 - TM01VR.RUN
