Объект: TM01MO

Библиотека: ThermalMixture

Имя на уровне решателя: TM01MO

Аннотация: Управляемый дроссель

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	THMIX	Смесевой теплогидравлический порт, вход в элемент
2	Port2	THMIX	Смесевой теплогидравлический порт, выход из элемента
3	Port3	ISIGNAL	1D управляющий порт, доля от заданного коэффициента расхода

Пользовательские параметры модели:

№	Параметр	Тип	Описание	Единица	Значение по умолч.
1	D	real	Гидравлический диаметр, м	m	0.01
2	Fluid		Имя объекта свойств среды, -
3	L	real	Длина элемента, м	m	0.01
4	MDT	real	Коэффициент расхода, -		0.72
5	P0	real	Начальное давление, Па	Pa	101325
6	T0	real	Начальная температура, K	K	293.15
7	eps	real	Абсолютная шероховатость, м	m	0.000045
8	fi_m0	real	Начальное значение массовой доли первой компонентны, -	kg	1.0

Расчетные и измеряемые величины:

№	Параметр	Описание	Единица
1	V_Pressure1	Давление на порте	Pa
2	V_SpecificEnthalpy1	Удельная энтальпия;	J/kg
3	V_Density1	Плотность рабочей среды;	kg/m**3
4	V_Temperature1	Температура рабочей среды на порте;	K
5	S_MassFlow1	Массовый расход на порте ;	kg/s
6	S_EnthalpyFlow1	Поток энтальпии на порте ;	W
7	V_Pressure2	Давление на порте	Pa
8	V_SpecificEnthalpy2	Удельная энтальпия;	J/kg
9	V_Density2	Плотность рабочей среды;	kg/m**3
10	V_Temperature2	Температура рабочей среды на порте;	K
11	S_MassFlow2	Массовый расход на порте ;	kg/s
12	S_EnthalpyFlow2	Поток энтальпии на порте ;	W
13	V_port3	Значение сигнала на порте (V)
14	X_port3	Значение интегральной функции от сигнала на порте (X)
15	A_port3	Значение производной функции от сигнала на порте (A)

Пример использования компонента

Модель управляемого дросселя, (TM01MO)

Задаёт модель управляемого дросселя в теплогидравлической постановке. Элемент моделирует местное гидравлическое сопротивление, площадь проходного сечения которого изменяется под действием внешнего управляющего сигнала. Дроссель позволяет регулировать расход рабочей жидкости в гидравлической системе, а также учитывать тепловые эффекты, связанные с диссипацией энергии при дросселировании. Используется для моделирования пропорциональных и сервоклапанов, регулируемых дросселей с электрогидравлическим управлением, а также элементов с адаптивным изменением сопротивления в системах охлаждения, смазки и тепловых гидросистемах.

Пример использования: Проверка значения массового расхода при перепаде давления от 0 до 2000 Па.

Начальные данные:

Параметры модели (TM01MO)

D = 0.01 - Гидравлический диаметр, м

MDT = 0.72 - Коэффициент расхода, -

L = 0.001 - Длина элемента, м

eps = 0.0 - Абсолютная шероховатость, м

fi_{m0} = 0.0 - Начальное значение массовой доли первой компонентны, -

P0 = 101300 - Начальное давление, Па

T0 = 293.15 - Начальная температура, К

Fluid = FluidMixture1, смесь - Имя объекта свойства среды, -

Подаваемый на порт сигнал C = 1.0

end = 1.5 - Время интегрирования

Результат:

Qm = 0,1125 кг/с

Схема теста

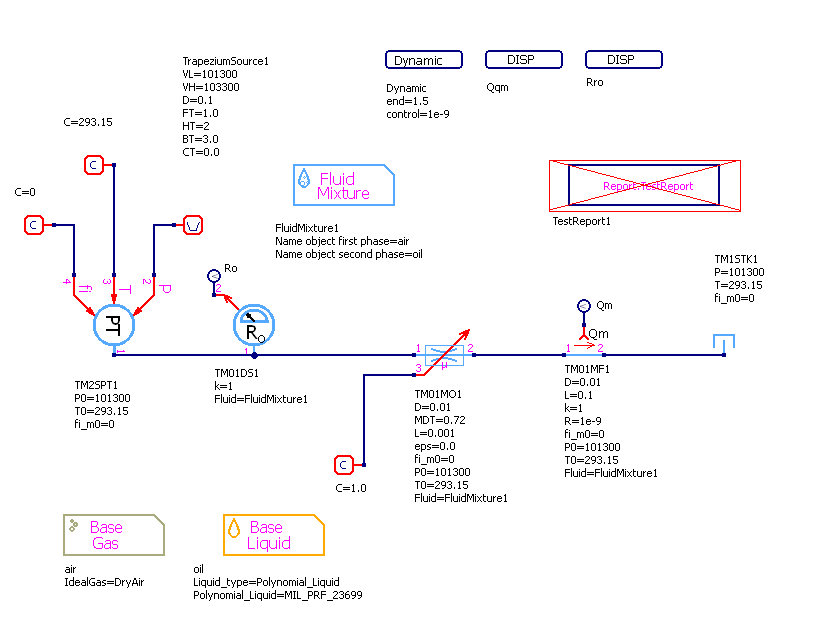

Рисунок 1 - Схема теста

Графики результатов теста

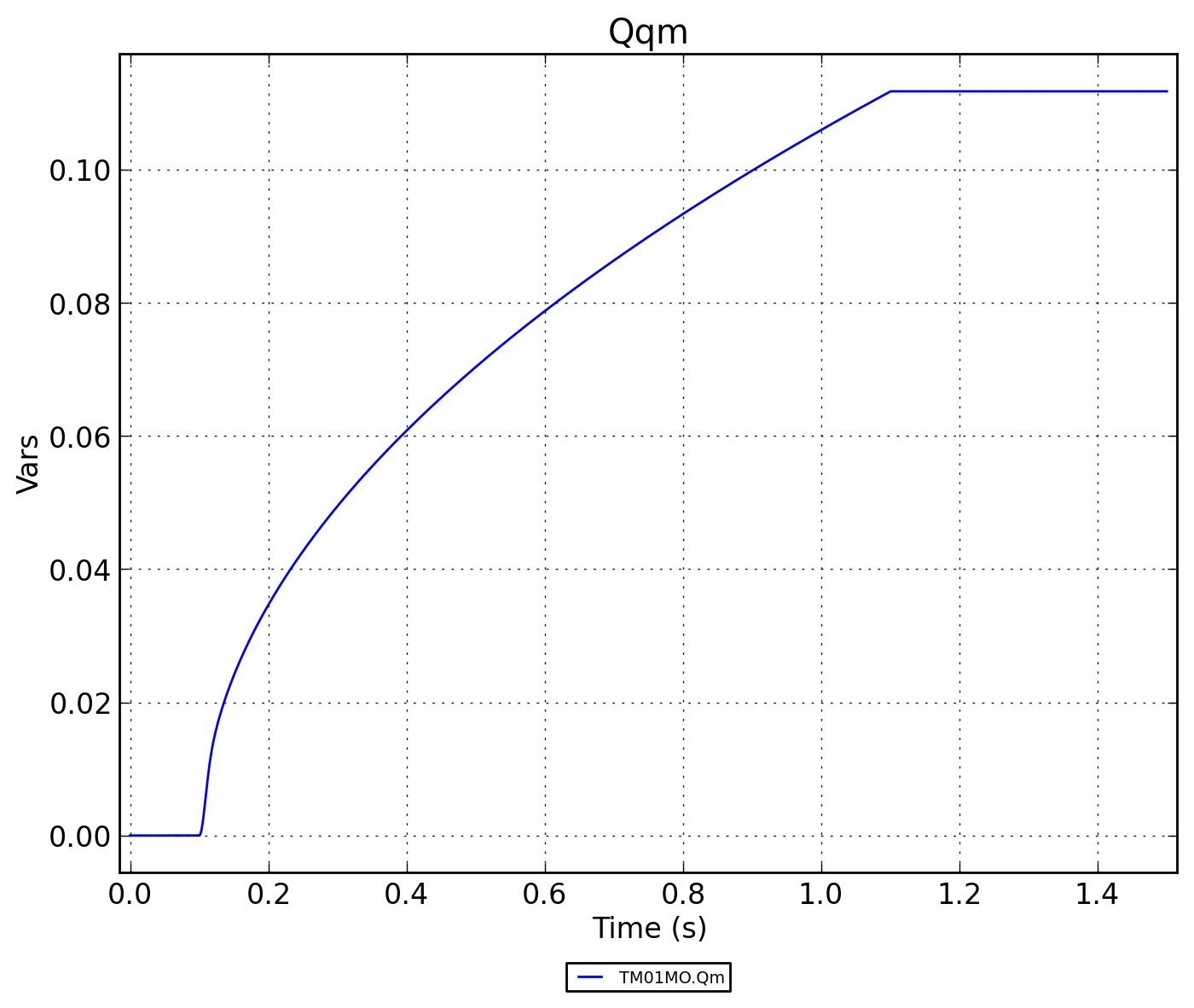

Рисунок 2 - TM01MO.Qqm

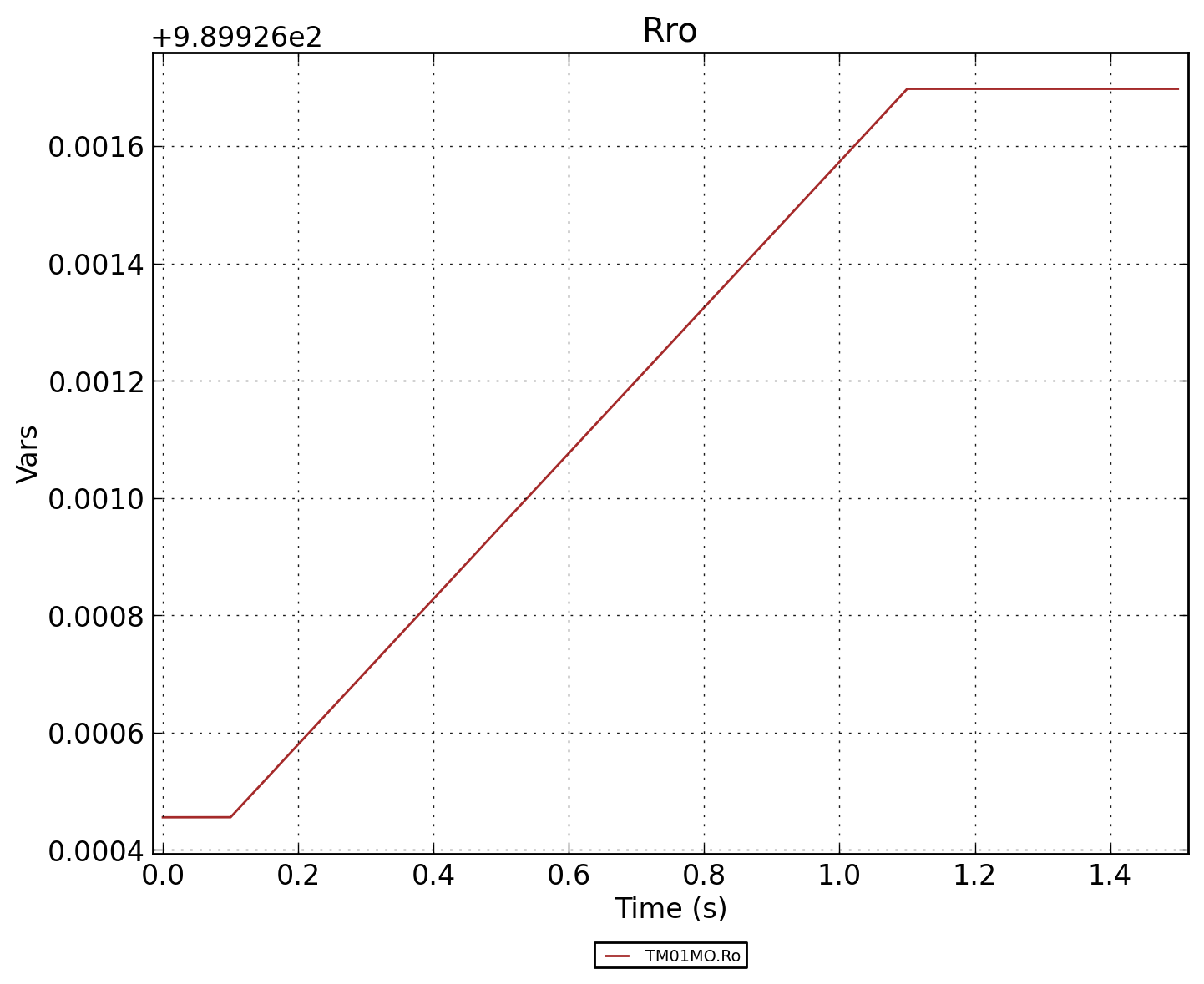

Рисунок 3 - TM01MO.Rro

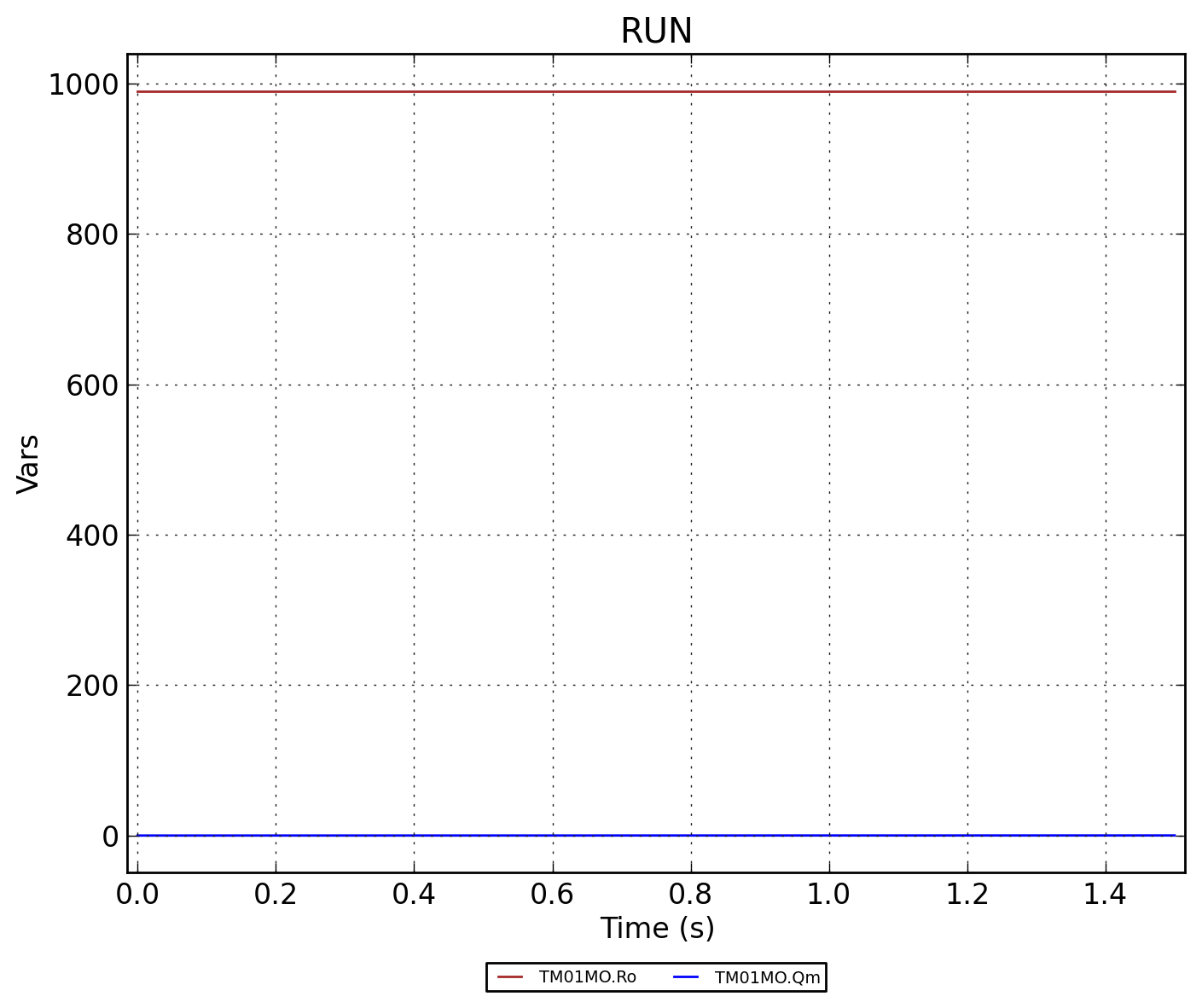

Рисунок 4 - TM01MO.RUN
