Объект: TM1ELB

Библиотека: ThermalMixture

Имя на уровне решателя: TM1ELB

Аннотация: Угол

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	THMIX	Смесевой теплогидравлический порт, вход в элемент
2	Port2	THMIX	Смесевой теплогидравлический порт, выход из элемента

Пользовательские параметры модели:

№	Параметр	Тип	Описание	Единица	Значение по умолч.
1	A_lam	real	Коэффициент гиперболы (A_lam / Re). Zeta в области ламинарного течения, -		100
2	D_or_ab	list	Гидравлический диаметр (D) или ширина и высота сечения (b, a), м	m	0.1
3	Fluid		Имя объекта свойств среды, -
4	L	real	Длина элемента, м	m	0.2
5	P0	real	Начальное давление, Па	Pa	101325
6	Section_shape	string	Форма сечения: круглое сечение; прямоугольное сечение [Round,Rectangular], -		Round
7	T0	real	Начальная температура, K	K	293.15
8	angle	real	Угол изгиба отвода от 0 до 180 град, град	deg	90.0
9	eps	real	Абсолютная шероховатость, м	m	0.000045
10	fi_m0	real	Начальное значение массовой доли первой компонентны, -	kg	1.0

Расчетные и измеряемые величины:

№	Параметр	Описание	Единица
1	V_Pressure1	Давление на порте	Pa
2	V_SpecificEnthalpy1	Удельная энтальпия;	J/kg
3	V_Density1	Плотность рабочей среды;	kg/m**3
4	V_Temperature1	Температура рабочей среды на порте;	K
5	S_MassFlow1	Массовый расход на порте ;	kg/s
6	S_EnthalpyFlow1	Поток энтальпии на порте ;	W
7	V_Pressure2	Давление на порте	Pa
8	V_SpecificEnthalpy2	Удельная энтальпия;	J/kg
9	V_Density2	Плотность рабочей среды;	kg/m**3
10	V_Temperature2	Температура рабочей среды на порте;	K
11	S_MassFlow2	Массовый расход на порте ;	kg/s
12	S_EnthalpyFlow2	Поток энтальпии на порте ;	W

Пример использования компонента

Модель колена теплогидравлическая, с расчётом потерь по геометрическим параметрам (TM1ELB)

Задаёт модель местного гидравлического сопротивления, возникающего на соединительном элементе трубопровода — колене (отводе, изгибе) — в теплогидравлической постановке. В отличие от HR1ELB (модель потерь на углах с расчётом по геометрии в изотермической постановке), TM1ELB учитывает не только потери давления, но и изменения энергии и температуры рабочей жидкости при прохождении через колено. Элемент моделирует потери давления, вызванные изменением направления потока, и позволяет учитывать тепловые эффекты, связанные с диссипацией энергии. Используется для моделирования участков трубопроводов, содержащих изгибы, повороты и колена, в системах охлаждения, смазки и тепловых гидросистемах.

Проверка значения массового расхода при перепаде давления от 0 до 2000 Па.

Начальные данные:

Параметры модели (TM1ELB)

Section_{shape} = Round - Форма сечения: круглое сечение; прямоугольное сечение [Round, Rectangular], -

D_{or_ab} = 0.1 - Гидравлический диаметр (D) или ширина и высота сечения (b, a), м

a = 90.0 - Угол изгиба отвода от 0 до 180 град, град

L = 0.2 - Длина элемента, м

eps = 0.0 - Абсолютная шероховатость, м

A_{lam} = 0. - Коэффициент гиперболы (A_lam / Re). Zeta в области ламинарного течения, -

fi_{m0} = 0.0 - Начальное значение массовой доли первой компонентны, -

P0 = 101300 - Начальное давление, Па

mT0 = 293.15 - Начальная температура, К

Fluid = FluidMixture1, смесь - Имя объекта свойств среды, -

end = 1 - Время интегрирования

Результат:

ζ из справочника по гидравлическим сопротивлениям (Справочник по гидравлическим сопротивлениям / Идельчик И. Е. ; ред. Штейнберг М. О. - 3-е изд., перераб. и доп. - М. : Машиностроение, 1992.- 672 с, с. 287) для колена без ниши с острыми кромками в месте поворота Коэффициент A_{lam} = 0. Вклад в ζ коэффициента A_{lam} = ζ + A_{lam} / Re отсутствует. Qm = 13.87 кг/с

Схема теста

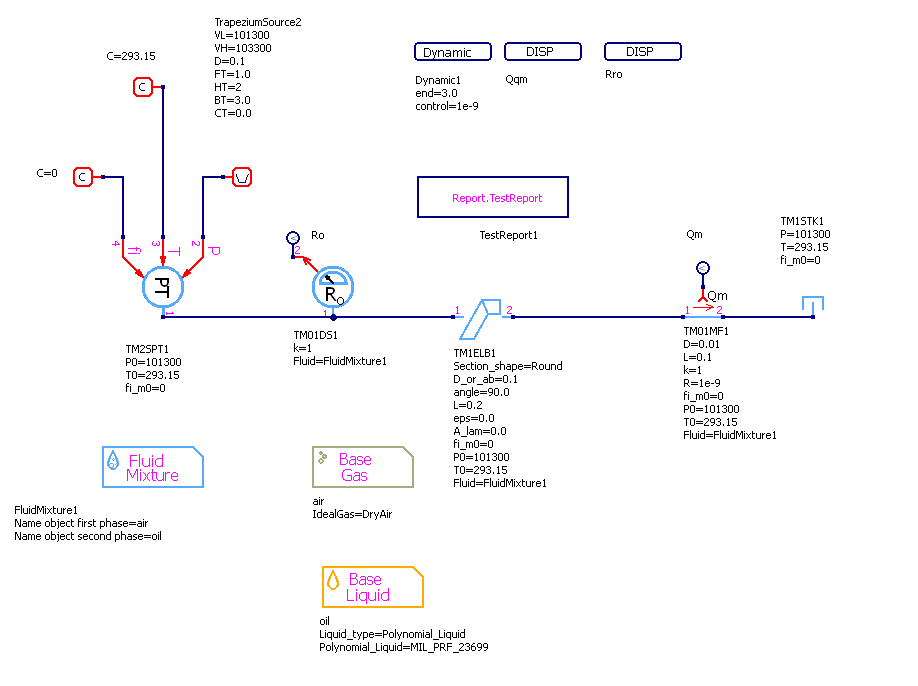

Рисунок 1 - Схема теста

Графики результатов теста

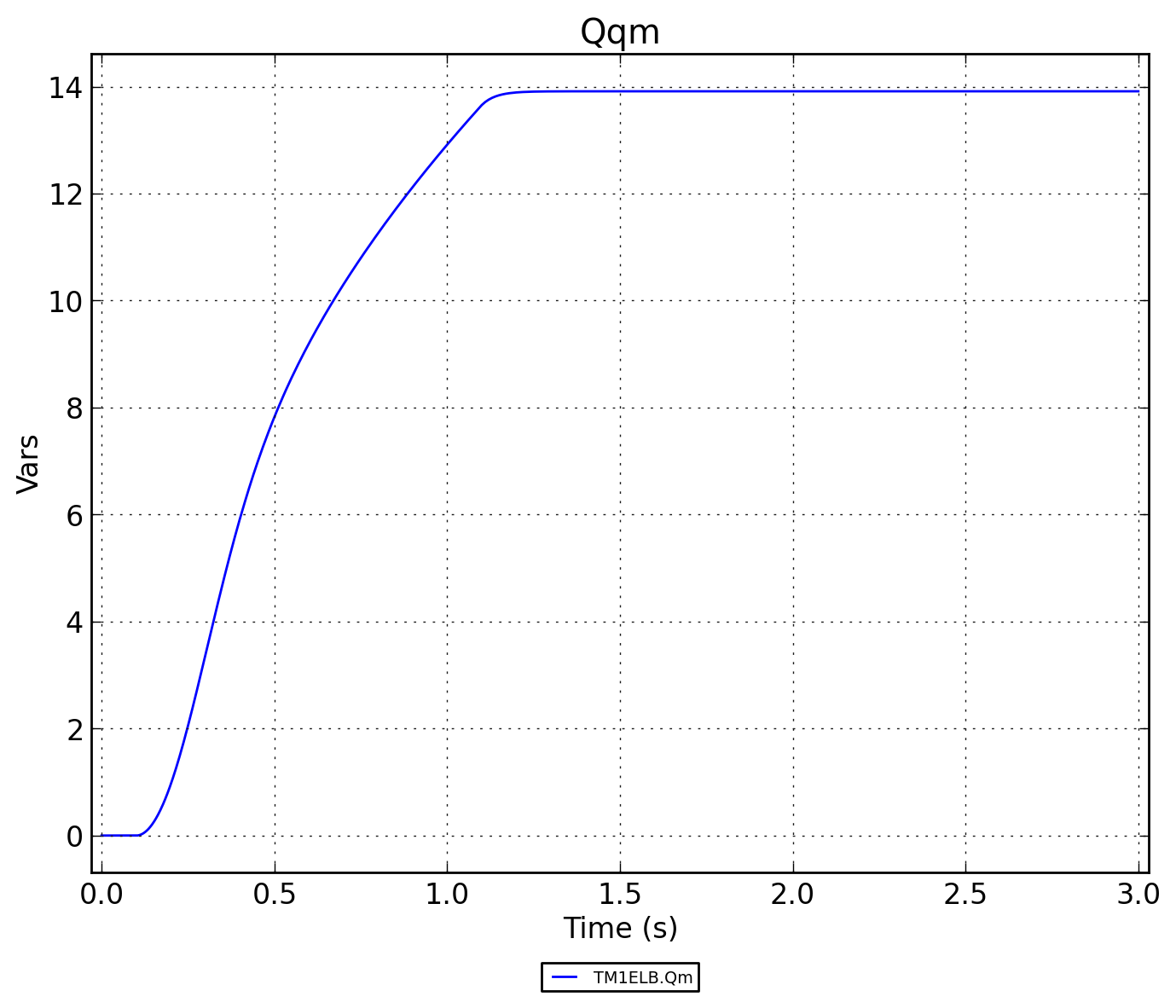

Рисунок 2 - TM1ELB.Qqm

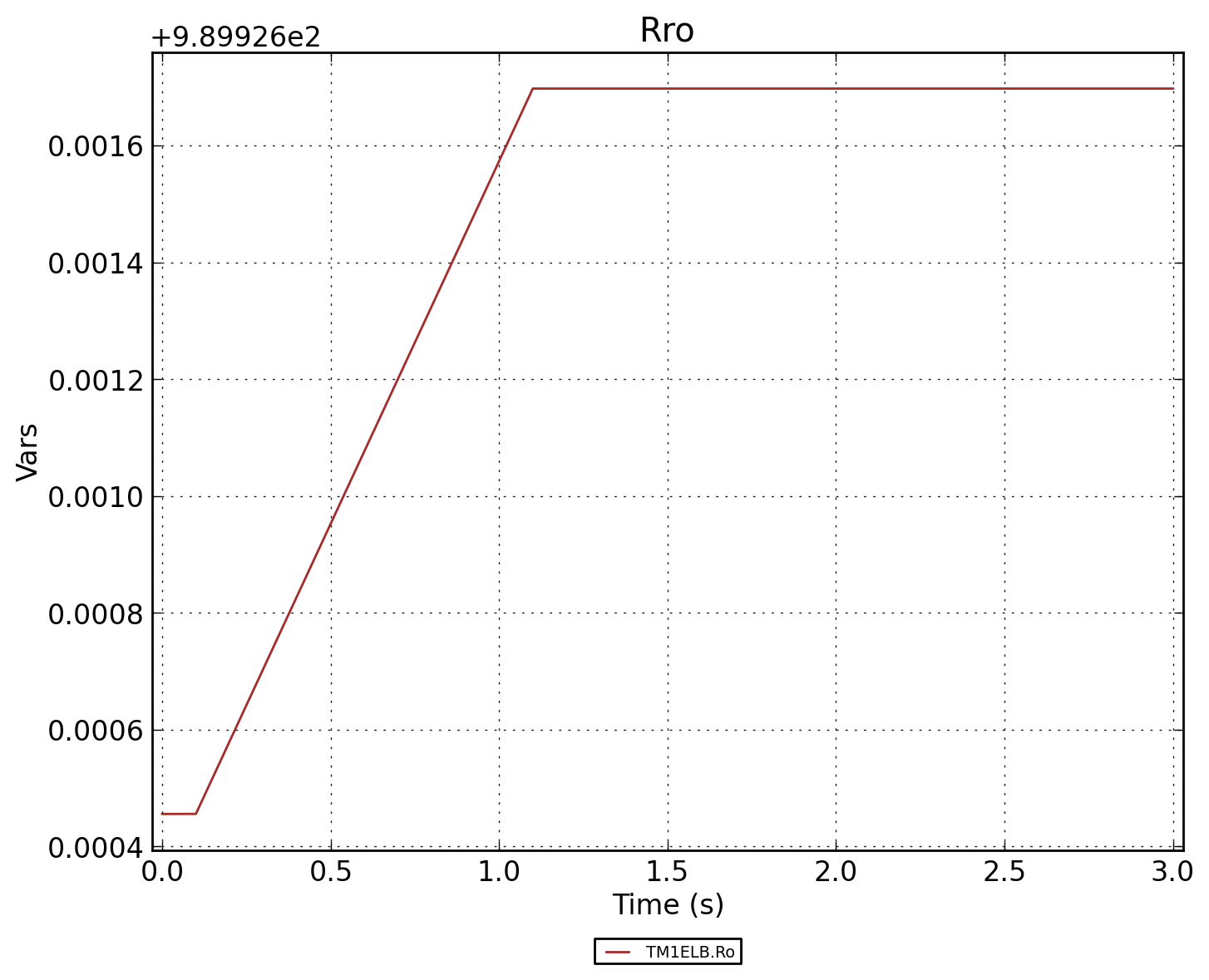

Рисунок 3 - TM1ELB.Rro

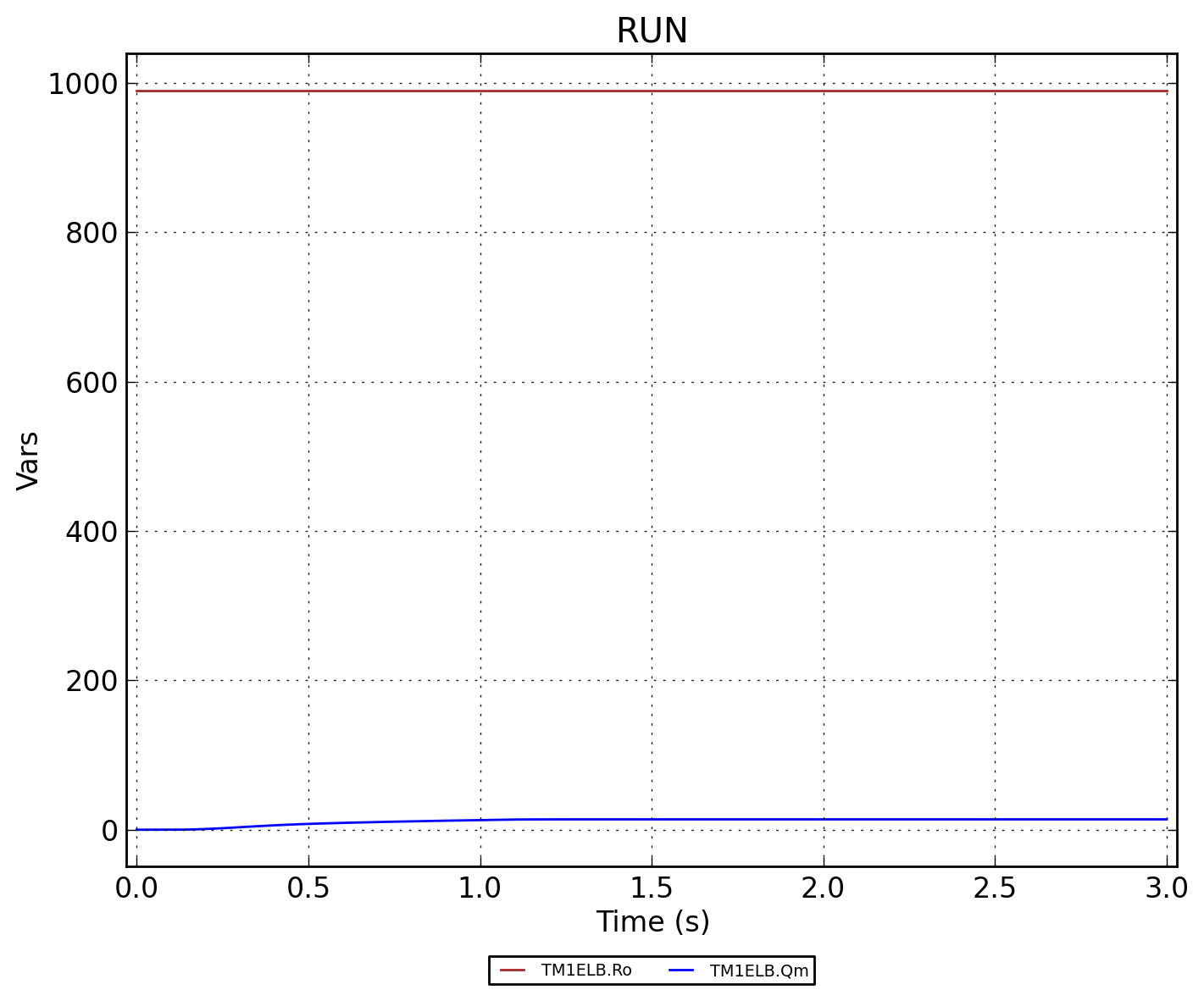

Рисунок 4 - TM1ELB.RUN
