Объект: TM1TEO

Библиотека: ThermalMixture

Имя на уровне решателя: TM1TEO

Аннотация: Диафрагма

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	THMIX	Смесевой теплогидравлический порт, вход в элемент
2	Port2	THMIX	Смесевой теплогидравлический порт, выход из элемента

Пользовательские параметры модели:

№	Параметр	Тип	Описание	Единица	Значение по умолч.
1	A_lam	real	Коэффициент гиперболы (A_lam / Re). Zeta в области ламинарного течения в узком сечении мембраны, -		100
2	Dm	real	Гидравлический диаметр узкого сечения мембраны, м	m	0.01
3	Dp	real	Гидравлический диаметр трубопровода, м	m	0.02
4	Fluid		Имя объекта свойств среды, -
5	Lm	real	Ширина узкого сечения мембраны, м	m	0.01
6	Lp	real	Длина трубопровода с учетом ширины мембраны, м	m	0.2
7	P0	real	Начальное давление, Па	Pa	101325
8	T0	real	Начальная температура, K	K	293.15
9	eps_p	real	Абсолютная шероховатость трубопровода, м	m	0.000045
10	fi_m0	real	Начальное значение массовой доли первой компонентны, -	kg	1.0

Расчетные и измеряемые величины:

№	Параметр	Описание	Единица
1	V_Pressure1	Давление на порте	Pa
2	V_SpecificEnthalpy1	Удельная энтальпия;	J/kg
3	V_Density1	Плотность рабочей среды;	kg/m**3
4	V_Temperature1	Температура рабочей среды на порте;	K
5	S_MassFlow1	Массовый расход на порте ;	kg/s
6	S_EnthalpyFlow1	Поток энтальпии на порте ;	W
7	V_Pressure2	Давление на порте	Pa
8	V_SpecificEnthalpy2	Удельная энтальпия;	J/kg
9	V_Density2	Плотность рабочей среды;	kg/m**3
10	V_Temperature2	Температура рабочей среды на порте;	K
11	S_MassFlow2	Массовый расход на порте ;	kg/s
12	S_EnthalpyFlow2	Поток энтальпии на порте ;	W

Пример использования компонента

Модель диафрагмы (TM1TEO)

Моделирует тонкую измерительную или ограничительную диафрагму (дроссельную шайбу) в многокомпонентных или многофазных контурах модуля ThermalMixture программного комплекса PRADIS. Элемент представляет собой локальное гидравлическое сопротивление, устанавливаемое внутри трубопровода для ограничения (дросселирования) расхода смеси или создания измеряемого перепада давления. Модель обеспечивает сквозной расчет падения напора, а также сохранение и транзит материального баланса (массовых долей) и тепловой энергии компонентов смеси при прямом и реверсивном движениях среды.

Проверка значения массового расхода при перепаде давления от 0 до 2000 Па.

Начальные данные:

Параметры модели (TM1TEO)

Dm = 0.01 - Гидравлический диаметр узкого сечения мембраны, м

Dp = 0.02 - Гидравлический диаметр трубопровода, м

Lm = 0.01 - Ширина узкого сечения мембраны, м

Lp = 0.02 - Длина трубопровода с учетом ширины мембраны, м

eps_p = 0 - Абсолютная шероховатость трубопровода, м

A_{lam} = 0 - Коэффициент гиперболы (A_{lam} / Re). Zeta в области ламинарного течения в узком сечении мембраны, -

fi_{m0} = 0.0 - Начальное значение массовой доли первой компонентны, -

P0 = 101300 - Начальное давление, Па

T0 = 293.15 - Начальная температура, К

Fluid = FluidMixture1, смесь - Имя объекта свойств среды, -

end = 1.5 - Время интегрирования

Результат:

В модели PT1TEO вклад сопротивления учитывается по длине трубопровода, исключая длину узкой части. Коэффициент ζ (Справочник по гидравлическим сопротивлениям / Идельчик И. Е. ; ред. Штейнберг М. О. - 3-е изд., перераб. и доп. - М. : Машиностроение, 1992.- 672 с., с. 167) :

Коэффициент \(A_{\text{lam}} = 0\). Вклад в \(\zeta\) коэффициента \(A_{\text{lam}}\) (\(\zeta + \frac{A_{\text{lam}}}{\mathrm{Re}}\)) отсутствует.

\[Q_m \approx 0{,}1475324428\text{ кг/с}\]

Схема теста

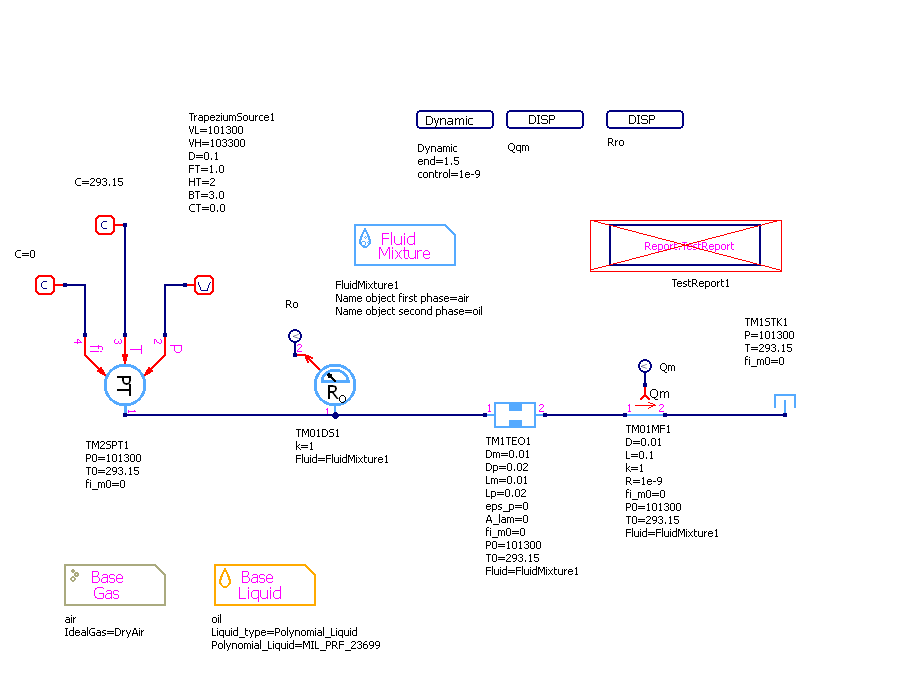

Рисунок 1 - Схема теста

Графики результатов теста

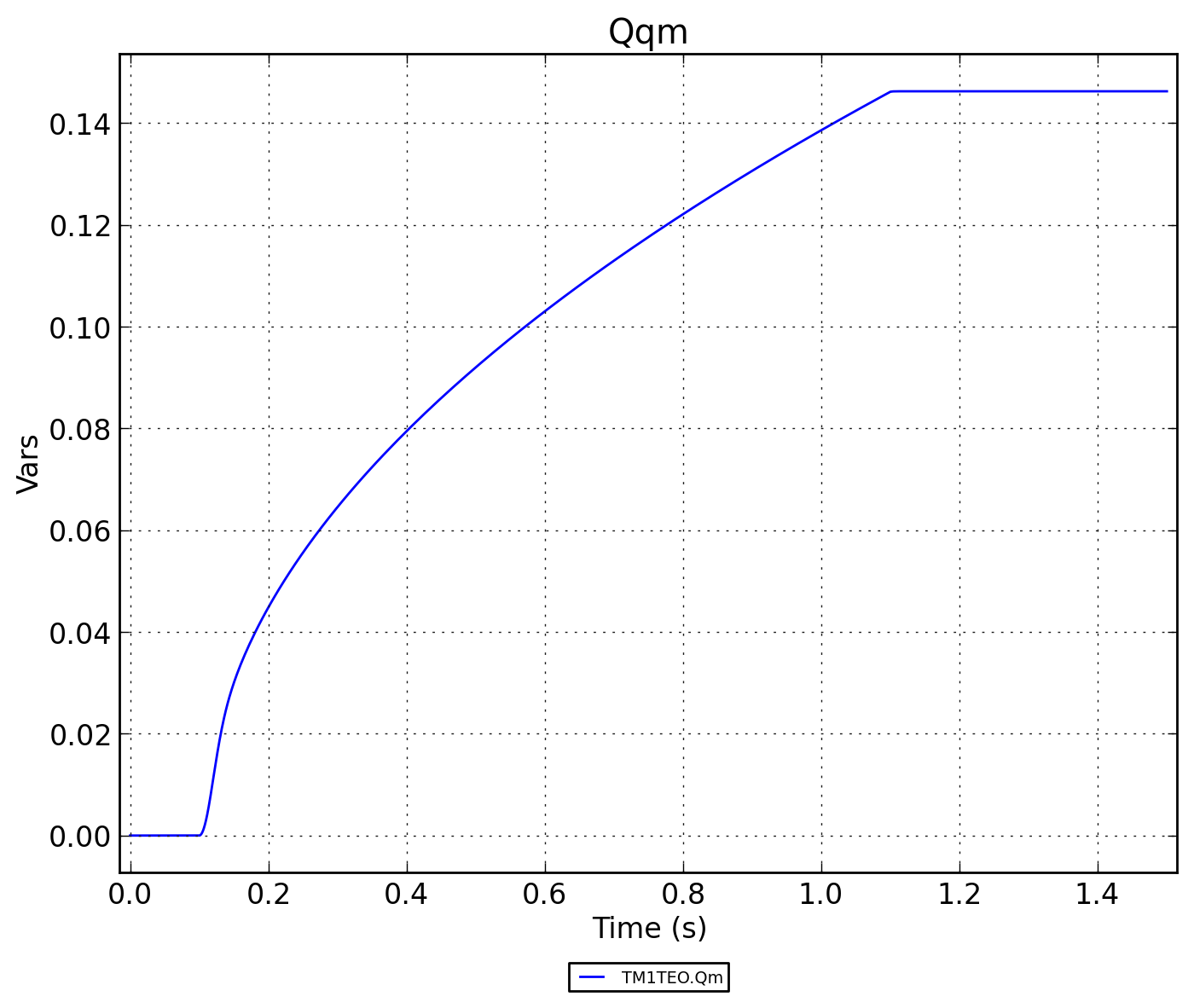

Рисунок 2 - TM1TEO.Qqm

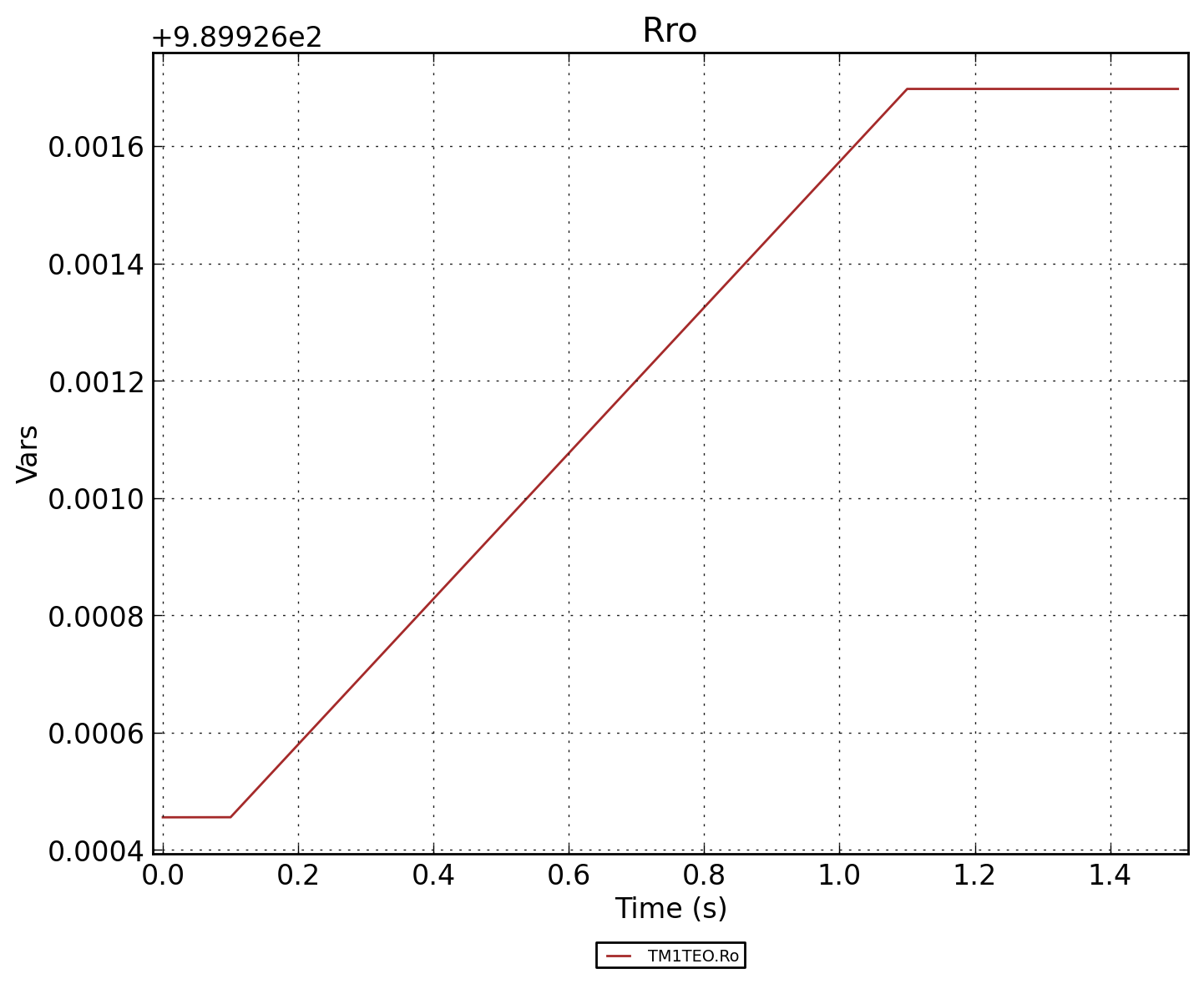

Рисунок 3 - TM1TEO.Rro

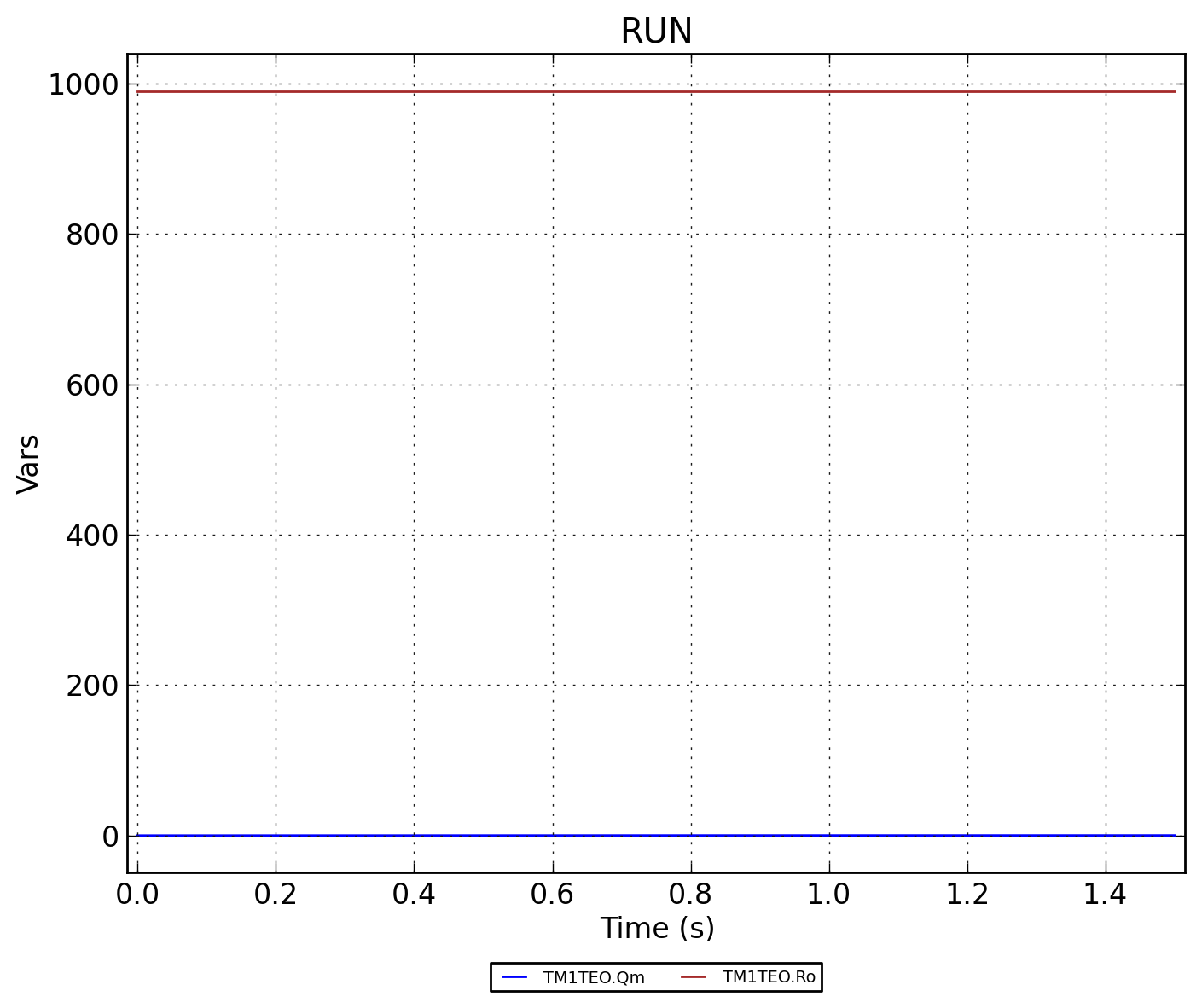

Рисунок 4 - TM1TEO.RUN
