Объект: TM01MF

../../../../_images/logo_ru_no_text.png

Библиотека: ThermalMixture

Имя на уровне решателя: TM01MF

Аннотация: Датчик массового расхода

Обозначение: Датчик массового расхода

Порты (степени свободы) компонента:

№

Обозначение порта

Тип

Наименование порта

1

Port1

THMIX

Смесевой теплогидравлический порт, вход в элемент

2

Port2

THMIX

Смесевой теплогидравлический порт, выход из элемента

3

Port3

OSIGNAL

1D сигнальный порт, массовый расход на линии кг/с

Пользовательские параметры модели:

№

Параметр

Тип

Описание

Единица

Значение по умолч.

1

D

real

Гидравлический диаметр, м

m

0.01

2

Fluid

Имя объекта свойств среды, -

3

L

real

Длина элемента, м

m

0.1

4

P0

real

Начальное давление, Па

Pa

101325

5

R

real

Внутреннее гидравлическое сопротивление, -

1e-9

6

T0

real

Начальная температура, K

K

293.15

7

fi_m0

real

Начальное значение массовой доли первой компонентны, -

kg

1.0

8

k

real

Коэффициент усиления сигнала, -

1

Расчетные и измеряемые величины:

№

Параметр

Описание

Единица

1

V_Pressure1

Давление на порте

Pa

2

V_SpecificEnthalpy1

Удельная энтальпия;

J/kg

3

V_Density1

Плотность рабочей среды;

kg/m**3

4

V_Temperature1

Температура рабочей среды на порте;

K

5

S_MassFlow1

Массовый расход на порте ;

kg/s

6

S_EnthalpyFlow1

Поток энтальпии на порте ;

W

7

V_Pressure2

Давление на порте

Pa

8

V_SpecificEnthalpy2

Удельная энтальпия;

J/kg

9

V_Density2

Плотность рабочей среды;

kg/m**3

10

V_Temperature2

Температура рабочей среды на порте;

K

11

S_MassFlow2

Массовый расход на порте ;

kg/s

12

S_EnthalpyFlow2

Поток энтальпии на порте ;

W

13

V_port3

Значение сигнала на порте (V)

14

X_port3

Значение интегральной функции от сигнала на порте (X)

15

A_port3

Значение производной функции от сигнала на порте (A)

Пример использования компонента

Модель датчика массового расхода (TM01MF)

Задаёт модель датчика массового расхода в теплогидравлической постановке. Элемент измеряет массовый расход рабочей жидкости (или газожидкостной смеси) через заданное сечение гидравлической системы и преобразует измеренное значение в выходной сигнал (электрический или информационный). Датчик является идеальным (не влияет на поток) и используется для мониторинга, управления и регистрации расходов в системах охлаждения, смазки, топливоподачи и энергетических установках.

Проверка датчика массового расхода.

Начальные данные:

Параметры модели (TM01MF)
D = 0.01 - Гидравлический диаметр, м
L = 0.1 - Длина элемента, м
k = 1 - Коэффициент усиления сигнала, -
R = 1e-9 - Внутреннее гидравлическое сопротивление, -
fi_{m0} = 0.0 - Начальное значение массовой доли первой компонентны, -
P0 = 101325 - Начальное давление, Па
T0 = 293.15 - Начальная температура, К
Fluid = FluidMixture1, смесь - Имя объекта свойств среды, -

end = 2 - Время интегрирования

Результат: Совпадают значения подаваемого и измеряемого массового расхода

Схема теста
../../../../_images/TM01MF.sch.png

Рисунок 1 - Схема теста

Графики результатов теста
../../../../_images/TM01MF.MassFlow.png

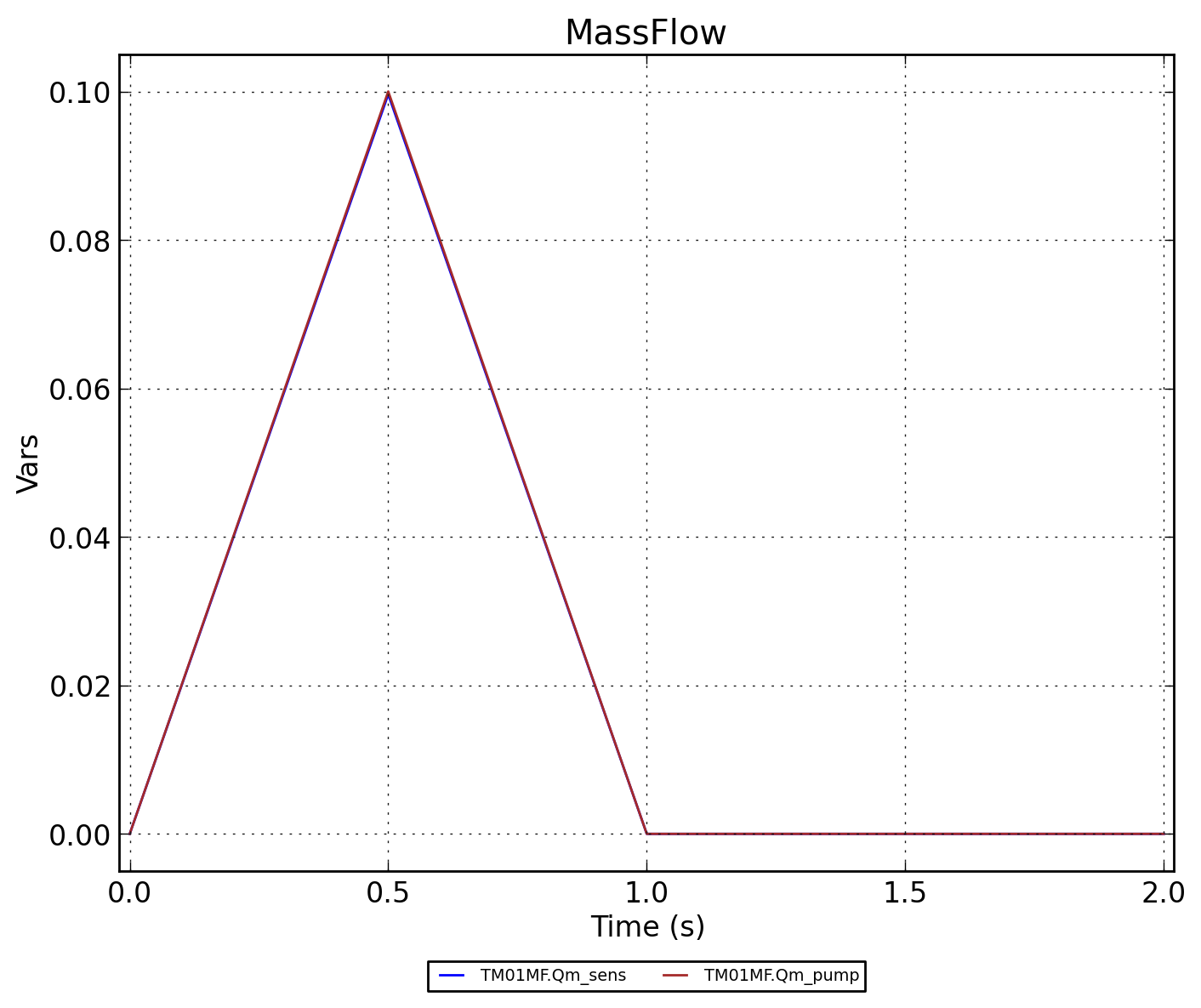

Рисунок 2 - TM01MF.MassFlow

../../../../_images/TM01MF.RUN.png

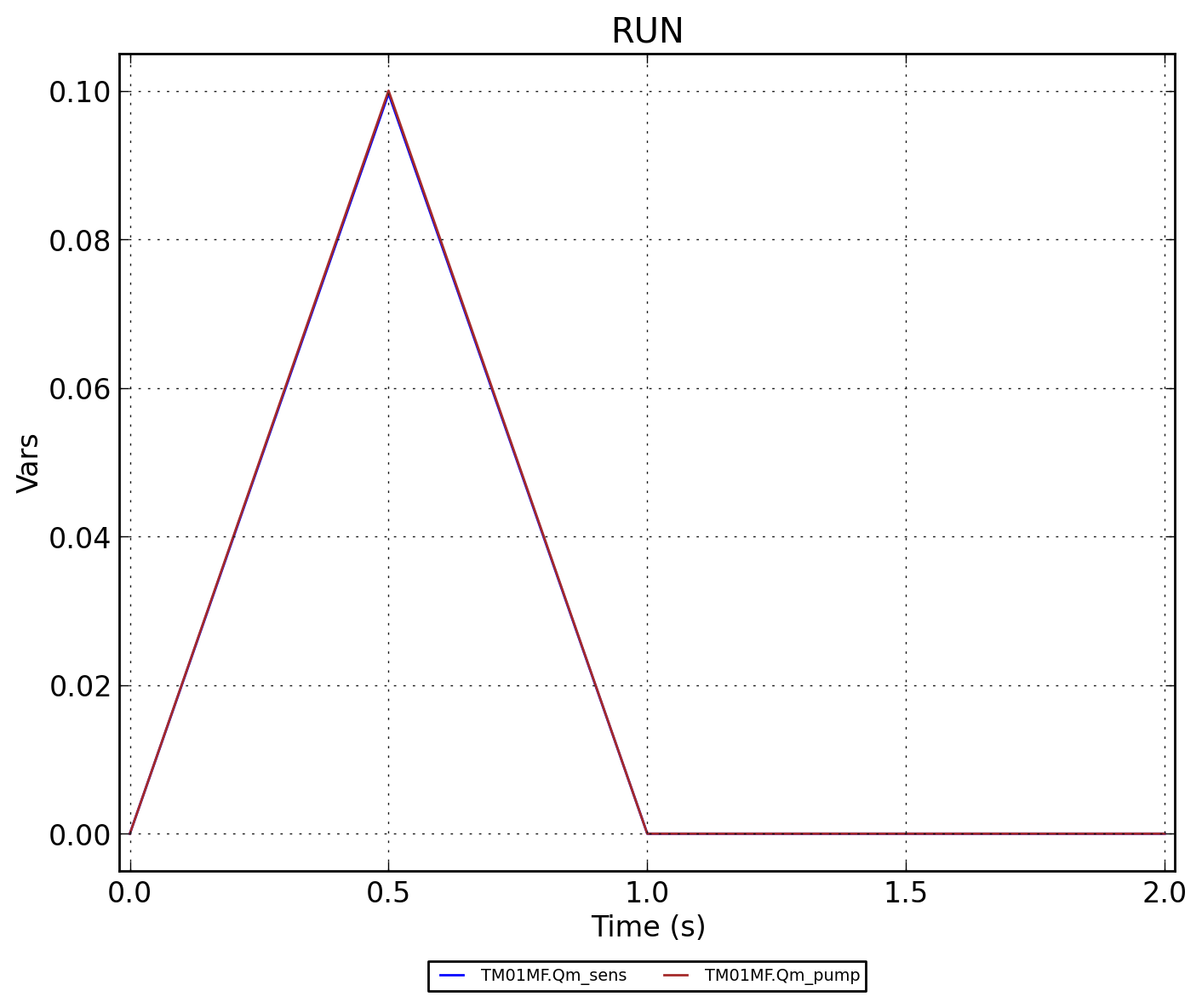

Рисунок 3 - TM01MF.RUN
