Объект: TM01EF

Библиотека: ThermalMixture

Имя на уровне решателя: TM01EF

Аннотация: Датчик потока энтальпии

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	THMIX	Смесевой теплогидравлический порт, вход в элемент
2	Port2	THMIX	Смесевой теплогидравлический порт, выход из элемента
3	Port3	OSIGNAL	1D сигнальный порт, поток энтальпии на линии Дж/с

Пользовательские параметры модели:

№	Параметр	Тип	Описание	Единица	Значение по умолч.
1	D	real	Гидравлический диаметр, м	m	0.01
2	Fluid		Имя объекта свойств среды, -
3	L	real	Длина элемента, м	m	0.1
4	P0	real	Начальное давление, Па	Pa	101325
5	R	real	Внутреннее гидравлическое сопротивление, -		1e-9
6	T0	real	Начальная температура, K	K	293.15
7	fi_m0	real	Начальное значение массовой доли первой компонентны, -	kg	1.0
8	k	real	Коэффициент усиления сигнала, -		1

Расчетные и измеряемые величины:

№	Параметр	Описание	Единица
1	V_Pressure1	Давление на порте	Pa
2	V_SpecificEnthalpy1	Удельная энтальпия;	J/kg
3	V_Density1	Плотность рабочей среды;	kg/m**3
4	V_Temperature1	Температура рабочей среды на порте;	K
5	S_MassFlow1	Массовый расход на порте ;	kg/s
6	S_EnthalpyFlow1	Поток энтальпии на порте ;	W
7	V_Pressure2	Давление на порте	Pa
8	V_SpecificEnthalpy2	Удельная энтальпия;	J/kg
9	V_Density2	Плотность рабочей среды;	kg/m**3
10	V_Temperature2	Температура рабочей среды на порте;	K
11	S_MassFlow2	Массовый расход на порте ;	kg/s
12	S_EnthalpyFlow2	Поток энтальпии на порте ;	W
13	V_port3	Значение сигнала на порте (V)
14	X_port3	Значение интегральной функции от сигнала на порте (X)
15	A_port3	Значение производной функции от сигнала на порте (A)

Пример использования компонента

Модель датчика потока энтальпии (TM01EF)

Задаёт модель датчика потока энтальпии в теплогидравлической постановке. Элемент измеряет поток энтальпии (тепловой поток) через заданное сечение гидравлической системы и преобразует измеренное значение в выходной сигнал (электрический или информационный). В отличие от TM01DS (датчик плотности) и SNSPG (датчик давления), TM01EF измеряет именно тепловую энергию, переносимую потоком рабочей жидкости, что позволяет контролировать тепловые процессы в системах охлаждения, смазки и тепловых гидросистемах. Датчик является идеальным (не влияет на поток) и используется для мониторинга, управления и регистрации тепловых потоков.

Проверка работы датчика потока энтальпии.

Начальные данные:

Параметры модели (TM01EF)

D = 0.01 - Гидравлический диаметр, м

L = 0.1 - Длина элемента, м

k = 1 - Коэффициент усиления сигнала, -

R = 1e-9 - Внутреннее гидравлическое сопротивление, -

fi_{m0} = 0.0 - Начальное значение массовой доли первой компонентны, -

P0 = 101325 - Начальное давление, Па

T0 = 293.15 - Начальная температура, К

Fluid = FluidMixture1, смесь - Имя объекта свойств среды, -

end = 2 - Время интегрирования

Результат: Совпадают значения подаваемого и измеряемого потоков энтальпии

Схема теста

Рисунок 1 - Схема теста

Графики результатов теста

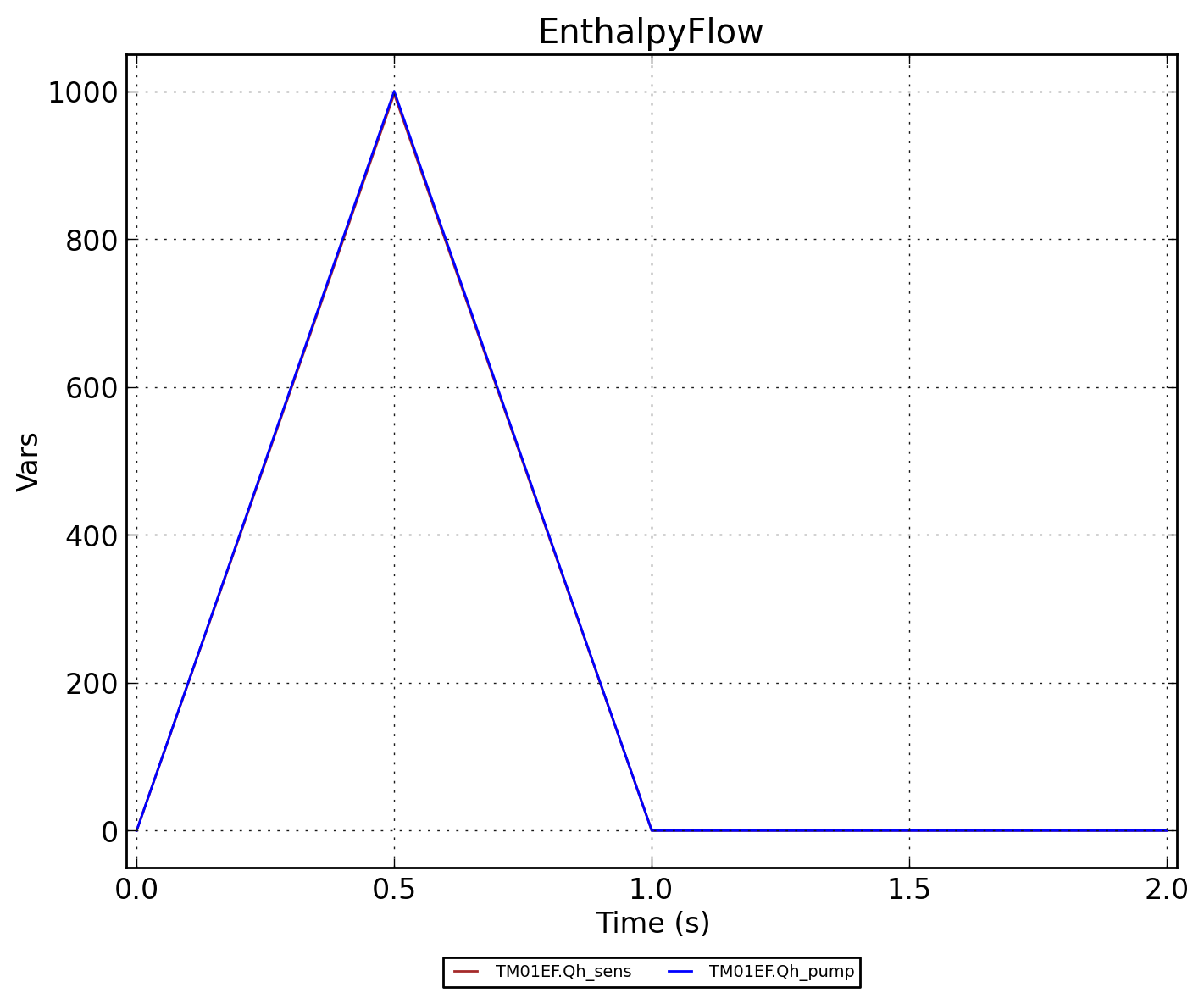

Рисунок 2 - TM01EF.EnthalpyFlow

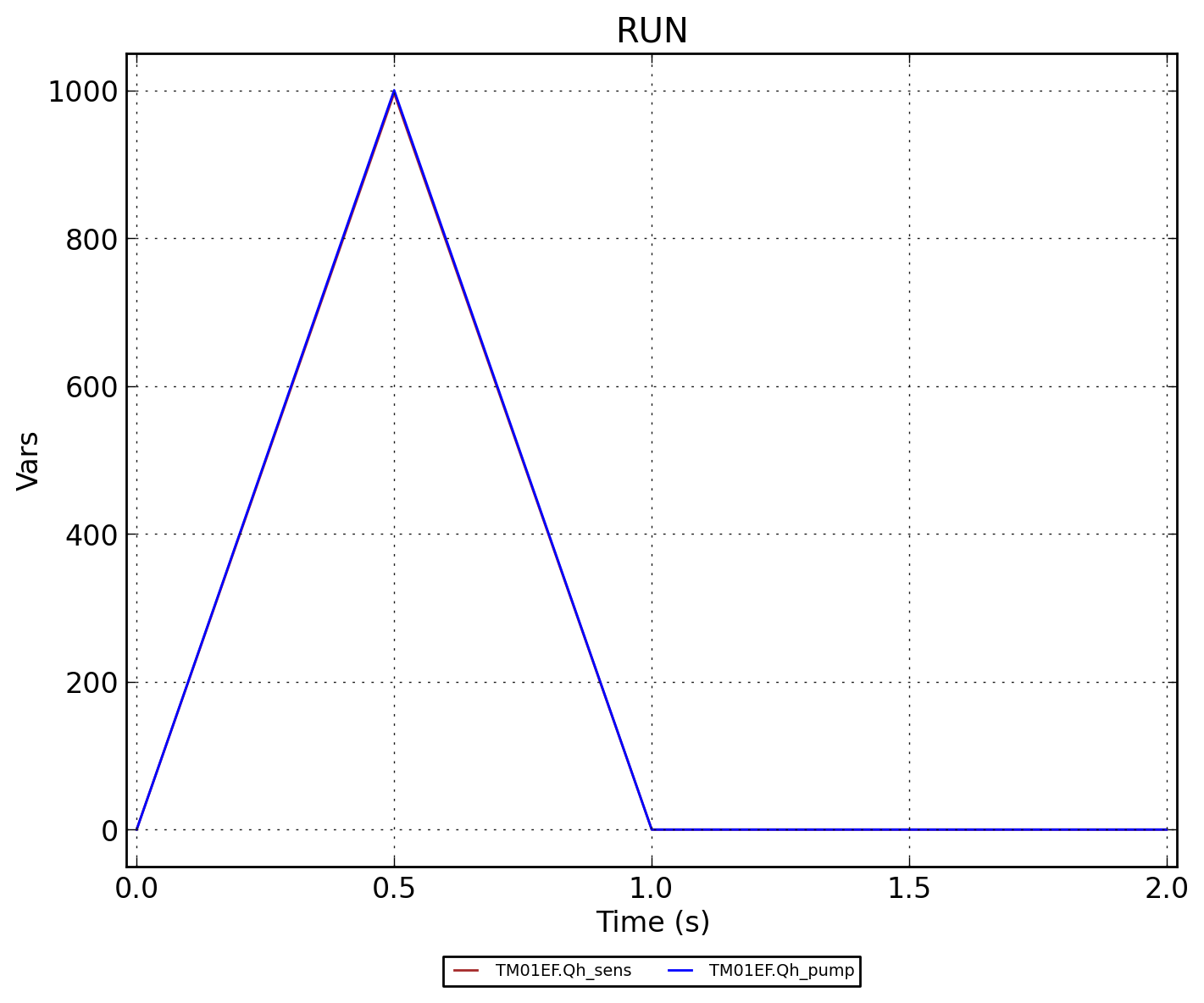

Рисунок 3 - TM01EF.RUN
