Объект: TM1SPT

Библиотека: ThermalMixture

Имя на уровне решателя: TM1SPT

Аннотация: Источник P,T,fi_m0

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	THMIX	Смесевой теплогидравлический порт, вход/выход элемента

Пользовательские параметры модели:

№	Параметр	Тип	Описание	Единица	Значение по умолч.
1	P	real	Давление, Па	Pa	101325
2	T	real	Температура, K	K	293.15
3	fi_m0	real	Начальное значение массовой доли первой компонентны относительно общей массы, -	kg	1.0

Расчетные и измеряемые величины:

№	Параметр	Описание	Единица
1	V_Pressure1	Давление на порте	Pa
2	V_SpecificEnthalpy1	Удельная энтальпия;	J/kg
3	V_Density1	Плотность рабочей среды;	kg/m**3
4	V_Temperature1	Температура рабочей среды на порте;	K
5	S_MassFlow1	Массовый расход на порте ;	kg/s
6	S_EnthalpyFlow1	Поток энтальпии на порте ;	W

Пример использования компонента

Модель источника P,T, fi_{m0} (TM1SPT)

Задаёт граничное термодинамическое условие первого рода (резервуар бесконечной емкости) в многокомпонентных или многофазных циркуляционных контурах. Элемент имитирует внешнюю среду, крупные питающие магистрали, атмосферный сброс или расходные баки. Модель жестко фиксирует в точке подключения (node) давление p и температуру T, а также определяет базовый компонентный состав (\(\mathrm{fi}_{m0}\)) для входящего в систему потока, обеспечивая корректный приток массы и тепловой энергии в расчетную схему.

Пример использования: Проверка источника P,T, fi_{m0}.

Начальные данные:

Параметры модели (TM1SPT)

P = 201325 - Давление, Па

T = 293.15 - Температура, К

fi_{m0} = 0.0 - Начальное значение массовой доли первой компонентны, -

end = 2 - Время интегрирования

Результат:

Источник P,T переопределяет параметры в ближнем объеме (объемы генеририруются на портах трубопровода) и поддерживает заданные P и T, указанные в объекте.

Схема теста

Рисунок 1 - Схема теста

Графики результатов теста

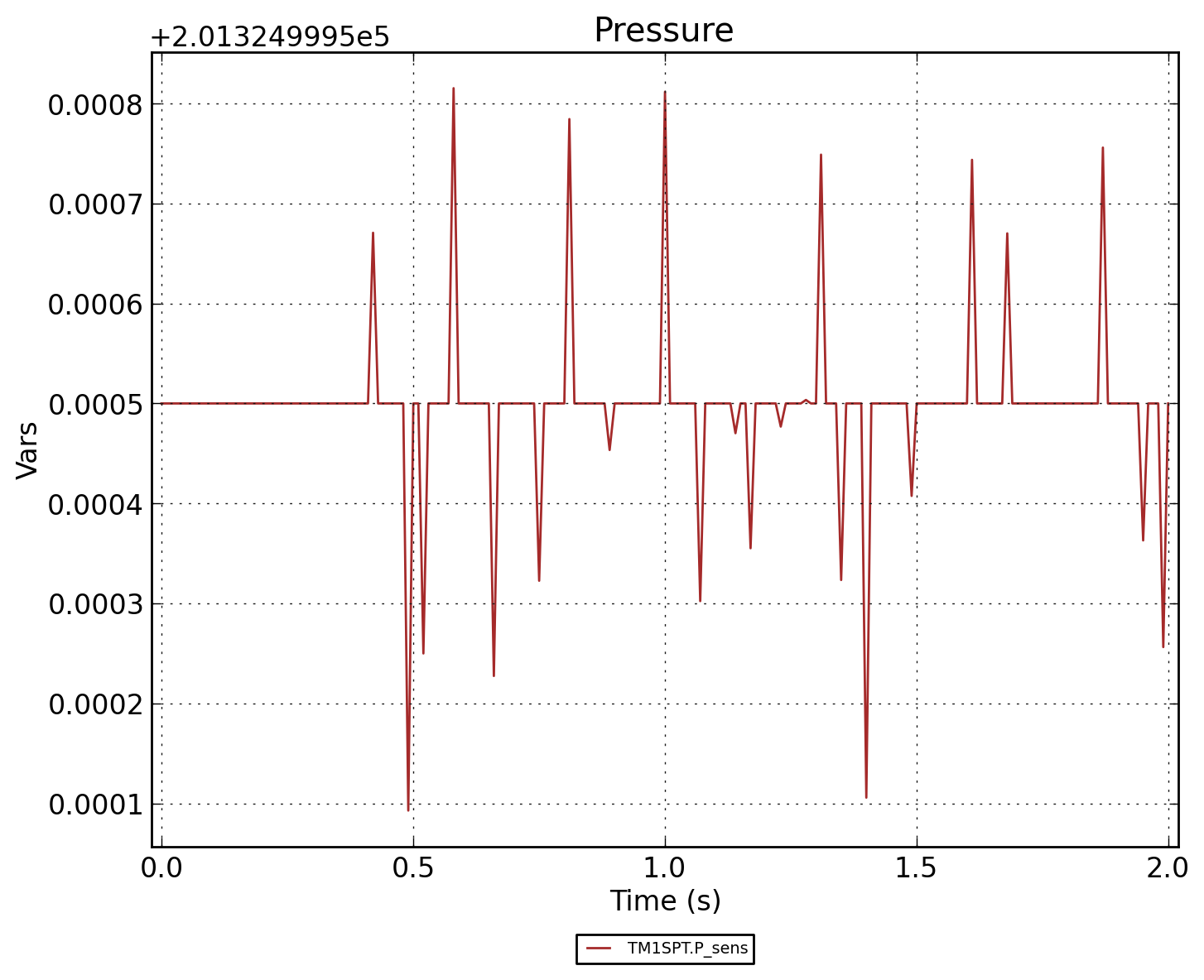

Рисунок 2 - TM1SPT.Pressure

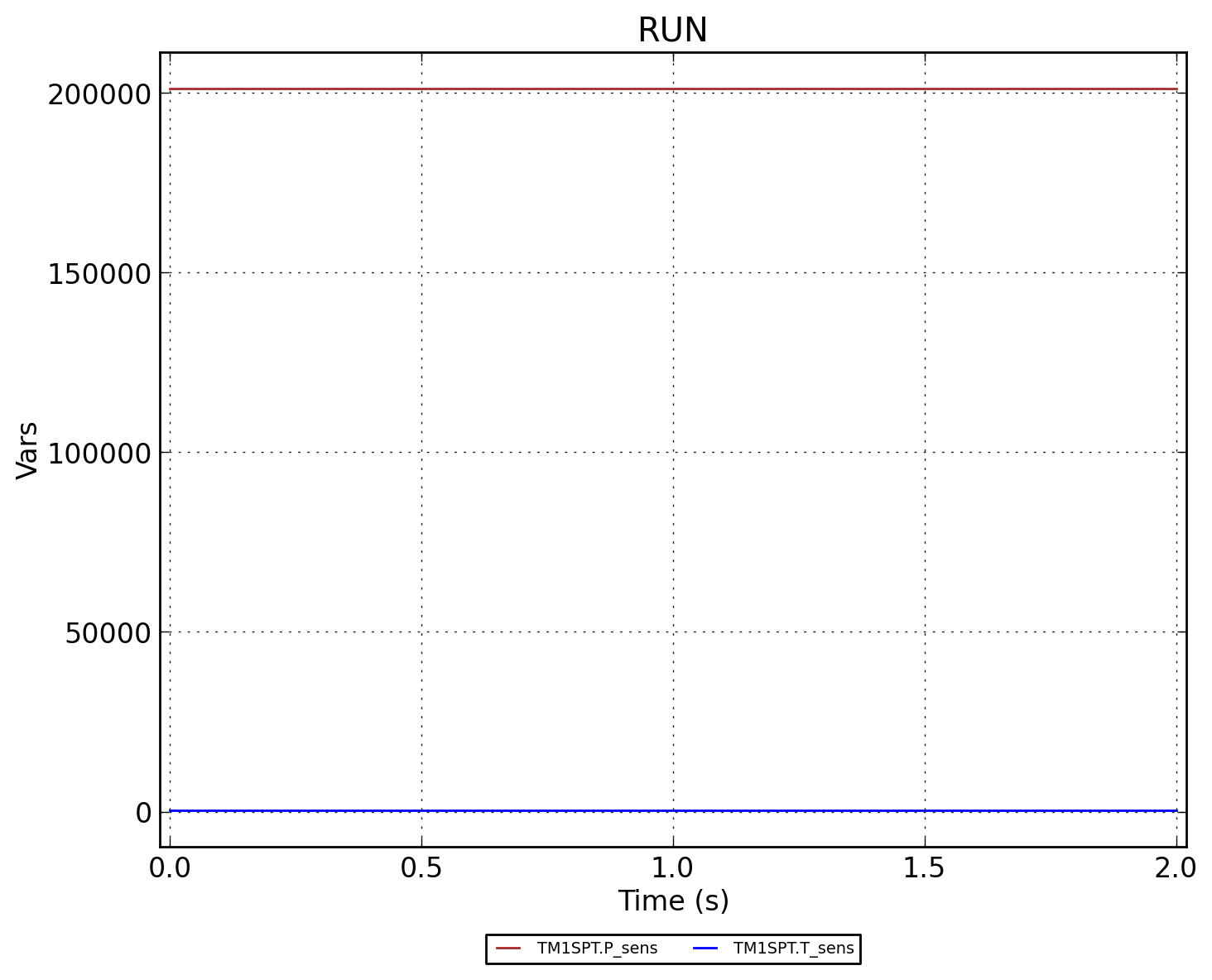

Рисунок 3 - TM1SPT.RUN

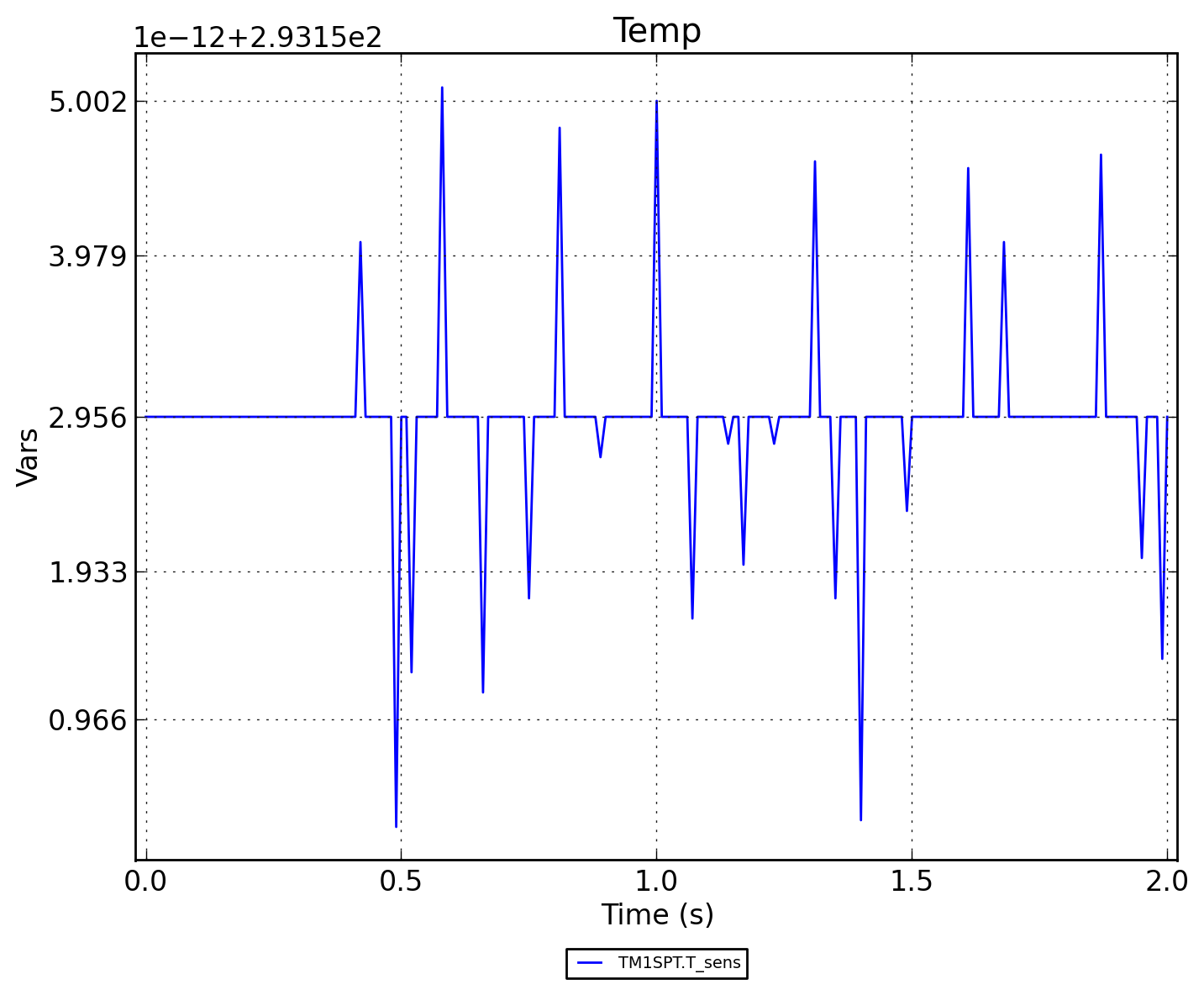

Рисунок 4 - TM1SPT.Temp
