Объект: TM02VP

Библиотека: ThermalMixture

Имя на уровне решателя: TM02VP

Аннотация: Насос управляемым объёмным расходом

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	THMIX	Смесевой теплогидравлический порт, вход в элемент
2	Port2	THMIX	Смесевой теплогидравлический порт, выход из элемента
3	Port3	ISIGNAL	1D управляющий порт, объемный расход м³/с

Пользовательские параметры модели:

№	Параметр	Тип	Описание	Единица	Значение по умолч.
1	D	real	Гидравлический диаметр, м	m	0.01
2	Fluid		Имя объекта свойств среды, -
3	L	real	Длина элемента, м	m	0.1
4	P0	real	Начальное давление, Па	Pa	101325
5	T0	real	Начальная температура, K	K	293.15
6	fi_m0	real	Начальное значение массовой доли первой компонентны, -	kg	1.0

Расчетные и измеряемые величины:

№	Параметр	Описание	Единица
1	V_Pressure1	Давление на порте	Pa
2	V_SpecificEnthalpy1	Удельная энтальпия;	J/kg
3	V_Density1	Плотность рабочей среды;	kg/m**3
4	V_Temperature1	Температура рабочей среды на порте;	K
5	S_MassFlow1	Массовый расход на порте ;	kg/s
6	S_EnthalpyFlow1	Поток энтальпии на порте ;	W
7	V_Pressure2	Давление на порте	Pa
8	V_SpecificEnthalpy2	Удельная энтальпия;	J/kg
9	V_Density2	Плотность рабочей среды;	kg/m**3
10	V_Temperature2	Температура рабочей среды на порте;	K
11	S_MassFlow2	Массовый расход на порте ;	kg/s
12	S_EnthalpyFlow2	Поток энтальпии на порте ;	W
13	V_port3	Значение сигнала на порте (V)
14	X_port3	Значение интегральной функции от сигнала на порте (X)
15	A_port3	Значение производной функции от сигнала на порте (A)

Пример использования компонента

Модель насоса с управляемым объемным расходом (TM02VP)

Моделирует идеальный регулируемый нагнетатель объемного типа в многокомпонентных или многофазных циркуляционных контурах модуля ThermalMixture программного комплекса PRADIS. Элемент принудительно задает (навязывает) гидравлической сети определенный объемный расход рабочей смеси, величина которого линейно зависит от внешнего управляющего сигнала. Модель обеспечивает принудительный перенос объема смеси, сохранение соотношения концентраций (массовых долей) входящих в нее компонентов и транзит тепловой энергии (энтальпии) из всасывающего порта в напорный.

Проверка объемного расхода насоса с управляемым расходом при изменении перепада давлений на портах.

Начальные данные:

Параметры модели (TM02VP)

D = 0.01 - Гидравлический диаметр, м

L = 0.01 - Длина элемента, м

fi_{m0} = 0.0 - Начальное значение массовой доли первой компонентны, -

P0 = 101300 - Начальное давление, Па

T0 = 293.15 - Начальная температура, К

Fluid = FluidMixture1, смесь - Имя объекта свойств среды, -

end = 3 - Время интегрирования

Результат:

Перепад давлений увеличивается с 0 до 100000 Па, вне зависимости от него, объемный расход идеального насоса постоянен и равен сигналу с порта = 0.1 м3/с

Схема теста

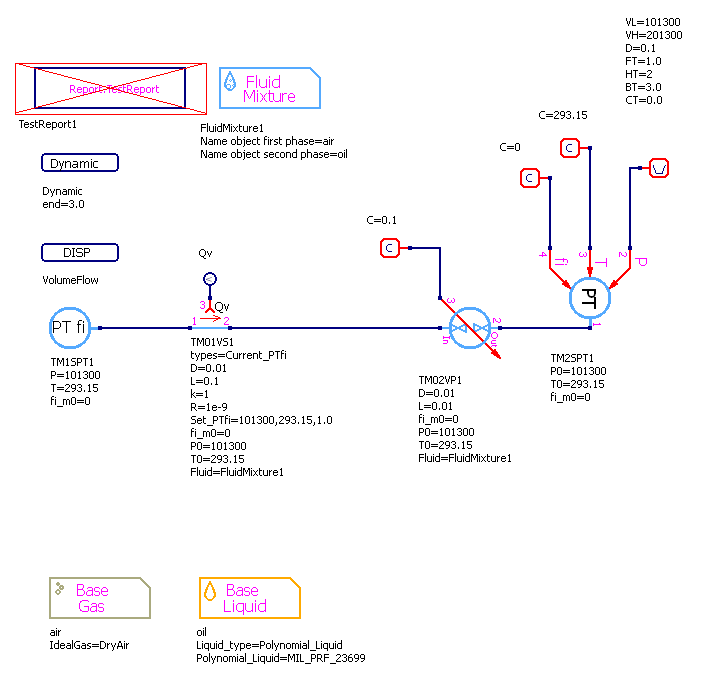

Рисунок 1 - Схема теста

Графики результатов теста

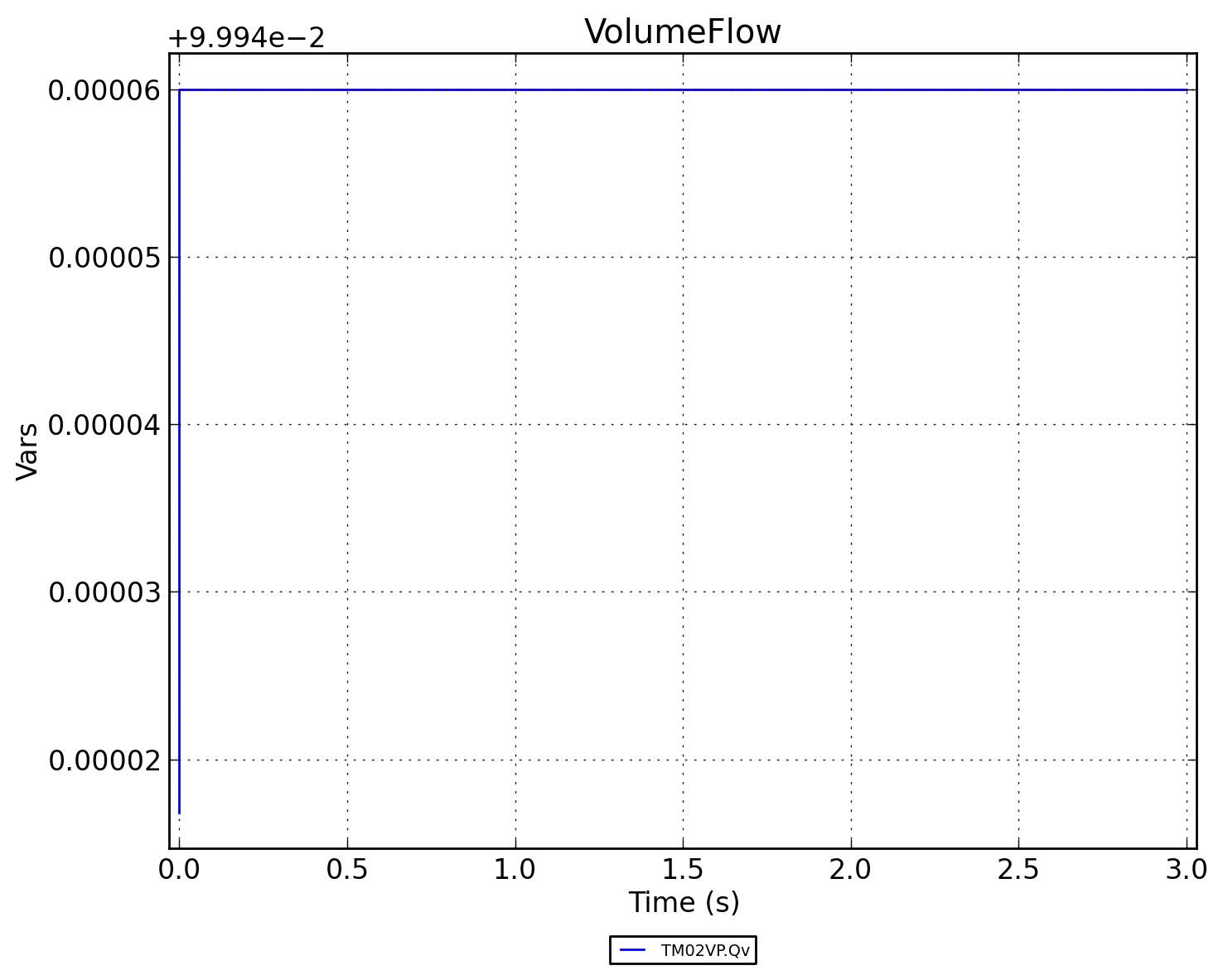

Рисунок 2 - TM02VP.VolumeFlow

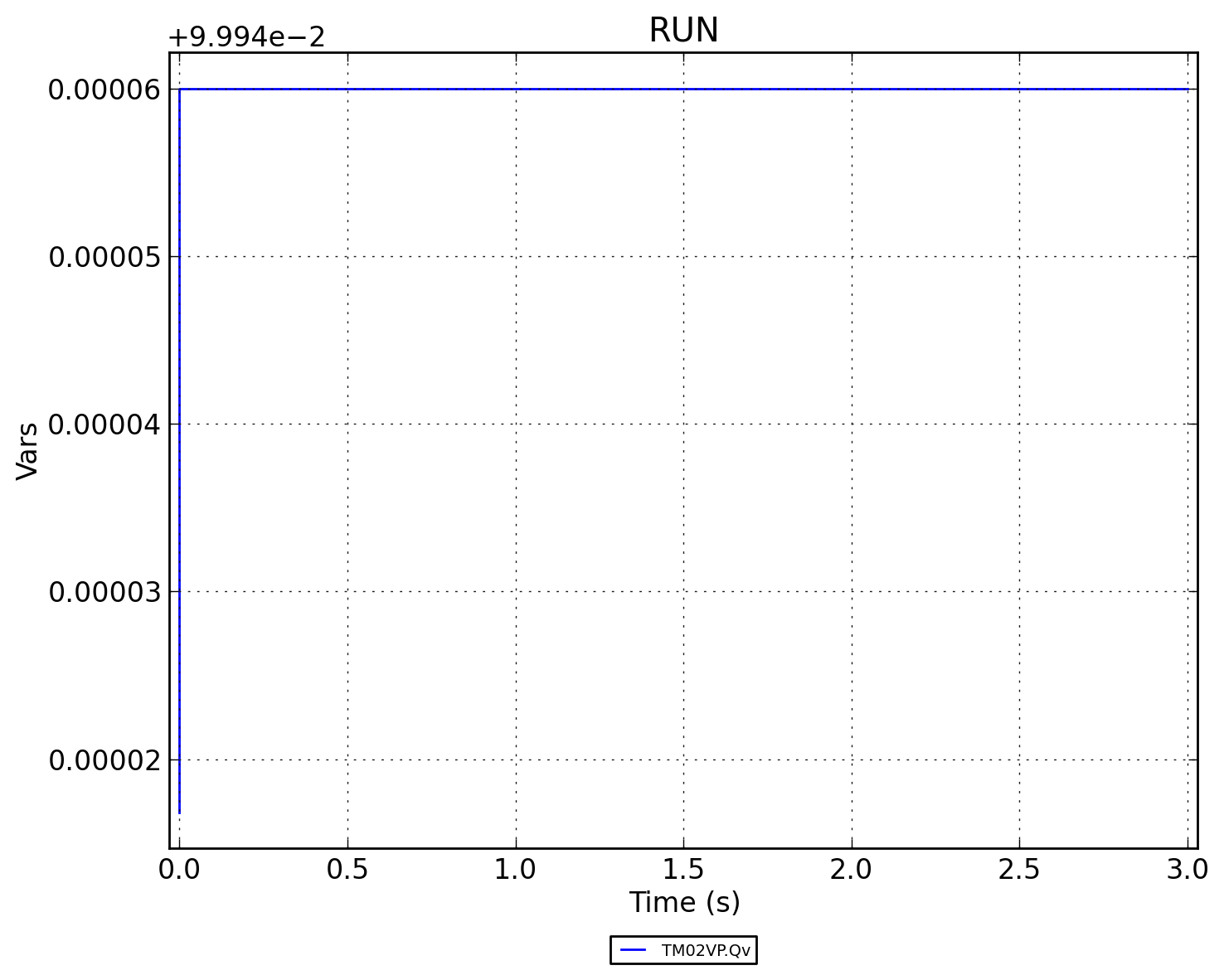

Рисунок 3 - TM02VP.RUN
