Объект: TM01VS

Библиотека: ThermalMixture

Имя на уровне решателя: TM01VS

Аннотация: Датчик объемного расхода

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	THMIX	Смесевой теплогидравлический порт, вход в элемент
2	Port2	THMIX	Смесевой теплогидравлический порт, выход из элемента
3	Port3	OSIGNAL	1D сигнальный порт, объемный расход на линии м³/с

Пользовательские параметры модели:

№	Параметр	Тип	Описание	Единица	Значение по умолч.
1	D	real	Гидравлический диаметр, м	m	0.01
2	Fluid		Имя объекта свойств среды, -
3	L	real	Длина элемента, м	m	0.1
4	P0	real	Начальное давление, Па	Pa	101325
5	R	real	Внутреннее гидравлическое сопротивление, -		1e-9
6	Set_PTfi	list	Выбрано Set_PTfi. Список через запятую P в Па, T в K, fi_m0		101325,293.15,1.0
7	T0	real	Начальная температура, K	K	293.15
8	fi_m0	real	Начальное значение массовой доли первой компонентны, -	kg	1.0
9	k	real	Коэффициент усиления сигнала, -		1
10	types	string	Объемный расход при текущем P,T,fi_m0; Объемный расход при заданном P,T,fi_m0 [Current_PTfi,Set_PTfi], -		Current_PTfi

Расчетные и измеряемые величины:

№	Параметр	Описание	Единица
1	V_Pressure1	Давление на порте	Pa
2	V_SpecificEnthalpy1	Удельная энтальпия;	J/kg
3	V_Density1	Плотность рабочей среды;	kg/m**3
4	V_Temperature1	Температура рабочей среды на порте;	K
5	S_MassFlow1	Массовый расход на порте ;	kg/s
6	S_EnthalpyFlow1	Поток энтальпии на порте ;	W
7	V_Pressure2	Давление на порте	Pa
8	V_SpecificEnthalpy2	Удельная энтальпия;	J/kg
9	V_Density2	Плотность рабочей среды;	kg/m**3
10	V_Temperature2	Температура рабочей среды на порте;	K
11	S_MassFlow2	Массовый расход на порте ;	kg/s
12	S_EnthalpyFlow2	Поток энтальпии на порте ;	W
13	V_port3	Значение сигнала на порте (V)
14	X_port3	Значение интегральной функции от сигнала на порте (X)
15	A_port3	Значение производной функции от сигнала на порте (A)

Пример использования компонента

Модель Схема тестируемого объекта (TM01VS)

Предназначен для измерения суммарного объемного расхода многокомпонентной или многофазной рабочей среды в определенном сечении гидравлического контура. Элемент является проходным (измерительным) и служит мостом связи между теплогидравлической частью модели (ThermalMixture) и математическими блоками системы автоматического управления. Модель непрерывно считывает общий массовый расход смеси, запрашивает её плотность в текущей точке и пересчитывает эти данные в объемные показатели.

Сравнение значения объемного расхода на датчике и управляющем сигнале массового расхода деленном на плотноть с линии (объемный расход).

Начальные данные:

Параметры модели (TM01VS)

types = Current_{PTfi} - Объемный расход при текущем P,T,fi_{m0};

Объемный расход при заданном P,T,fi_{m0} [Current_{PTfi},Set_{PTfi}], -

D = 0.01 - Гидравлический диаметр, м

L = 0.1 - Длина элемента, м

k = 1 - Коэффициент усиления сигнала, -

R = 1e-9 - Внутреннее гидравлическое сопротивление, -

Set_{PTfi} = 101325,293.15, 1.0 - Выбрано Set_{PTfi}. Список через запятую P в Па, T в K, fi_{m0}

fi_{m0} = 0.0 - Начальное значение массовой доли первой компонентны, -

P0 = 101325 - Начальное давление, Па

T0 = 293.15 - Начальная температура, К

Fluid = FluidMixture1, смесь - Имя объекта свойства среды, -

end = 1 - Время интегрирования

Результат: Значения и графики идентичны.

Схема теста

Рисунок 1 - Схема теста

Графики результатов теста

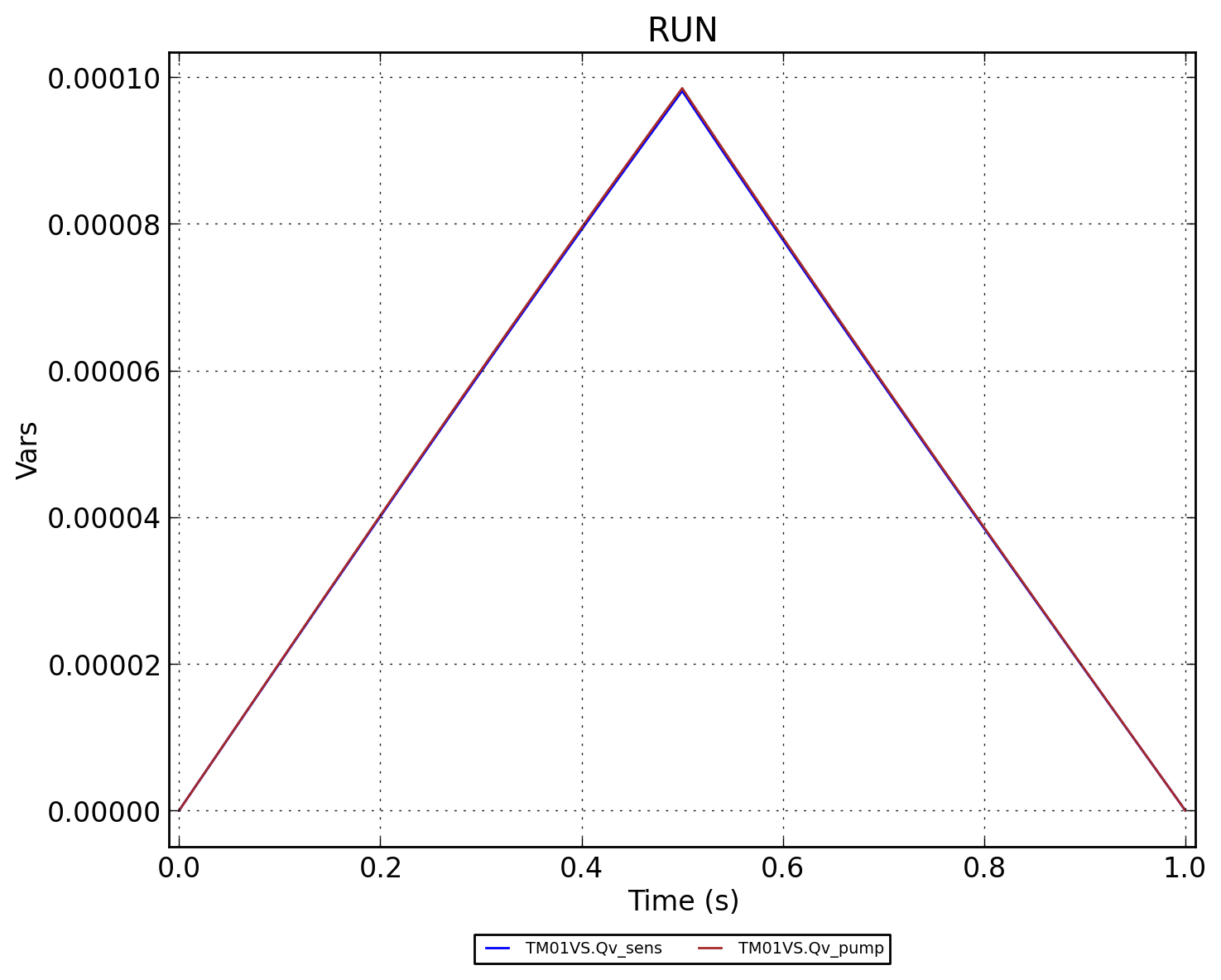

Рисунок 2 - TM01VS.RUN

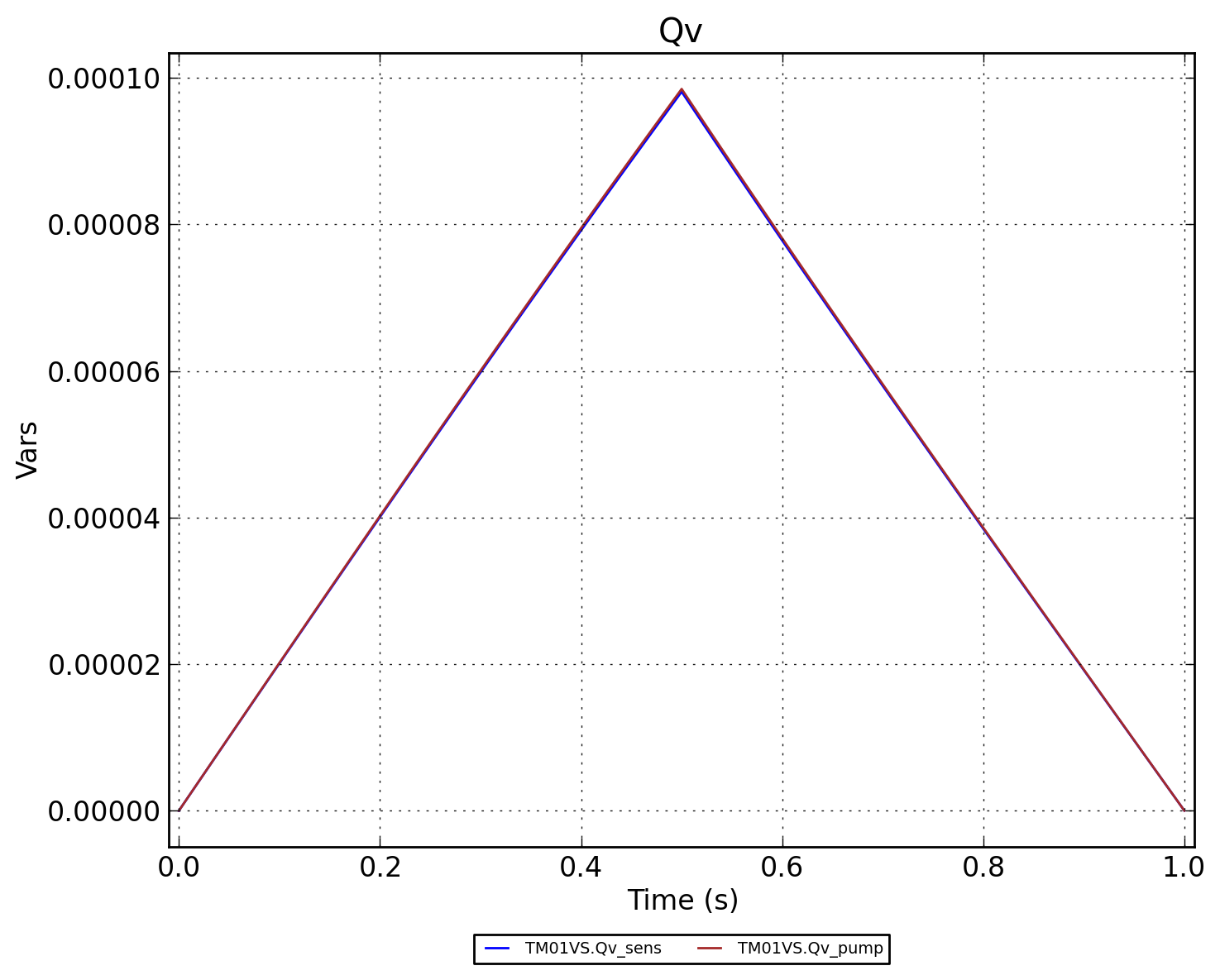

Рисунок 3 - TM01VS.Qv
