Объект: TM001F

Библиотека: ThermalMixture

Имя на уровне решателя: TM001F

Аннотация: Фильтр

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	THMIX	Смесевой теплогидравлический порт, вход в элемент
2	Port2	THMIX	Смесевой теплогидравлический порт, выход из элемента

Пользовательские параметры модели:

№	Параметр	Тип	Описание	Единица	Значение по умолч.
1	D	real	Гидравлический диаметр подводящего/отводящего трубопровода, м	m	0.01
2	Fluid		Имя объекта свойств среды, -
3	L	real	Длина элемента, м	m	0.1
4	MDT1	real	Коэффициент расхода в прямом направлении, -		0.72
5	MDT2	real	Коэффициент расхода в обратном направлении, -		0.72
6	P0	real	Начальное давление, Па	Pa	101325
7	T0	real	Начальная температура, K	K	293.15
8	V1	real	Объем 1-й полости фильтра, м³	m**3	0.1
9	V2	real	Объем 2-й полости фильтра, м³	m**3	0.1
10	eps	real	Абсолютная шероховатость, м	m	0.000045
11	fi_m0	real	Начальное значение массовой доли первой компонентны, -	kg	1.0

Расчетные и измеряемые величины:

№	Параметр	Описание	Единица
1	V_Pressure1	Давление на порте	Pa
2	V_SpecificEnthalpy1	Удельная энтальпия;	J/kg
3	V_Density1	Плотность рабочей среды;	kg/m**3
4	V_Temperature1	Температура рабочей среды на порте;	K
5	S_MassFlow1	Массовый расход на порте ;	kg/s
6	S_EnthalpyFlow1	Поток энтальпии на порте ;	W
7	V_Pressure2	Давление на порте	Pa
8	V_SpecificEnthalpy2	Удельная энтальпия;	J/kg
9	V_Density2	Плотность рабочей среды;	kg/m**3
10	V_Temperature2	Температура рабочей среды на порте;	K
11	S_MassFlow2	Массовый расход на порте ;	kg/s
12	S_EnthalpyFlow2	Поток энтальпии на порте ;	W

Пример использования компонента

Модель фильтра (TM001F)

Элемент моделирует местное гидравлическое сопротивление, создаваемое фильтрующим элементом, и позволяет учитывать потери давления, а также изменение температуры рабочей жидкости при прохождении через фильтр. TM001F является теплогидравлической моделью и учитывает нагрев рабочей среды. Используется для моделирования фильтров в системах охлаждения, смазки, топливоподачи и других гидросистемах.

Проверка значения массового расхода при перепаде давления от 0 до 2000 Па.

Начальные данные:

Параметры модели (TM001F)

D = 0.01 - Гидравлический диаметр подводящего/отводящего трубопровода, м

MDT1 = 0.72 - Коэффициент расхода в прямом направлении, -

MDT2 = 0.72 - Коэффициент расхода в обратном направлении, -

L = 0.001 - Длина элемента, м

eps = 0.0 - Абсолютная шероховатость, м

V1 = 0.1 - Объем 1-й полости фильтра, м³

V2 = 0.1 - Объем 2-й полости фильтра, м³

fi_{m0} = 0.0 - Начальное значение массовой доли первой компонентны, -

P0 = 101300 - Начальное давление, Па

T0 = 293.15 - Начальная температура, К

Fluid = FluidMixture1, смесь - Имя объекта свойств среды, -

end = 1.5 - Время интегрирования

Результат:

Qm = 0,11252 кг/с

Схема теста

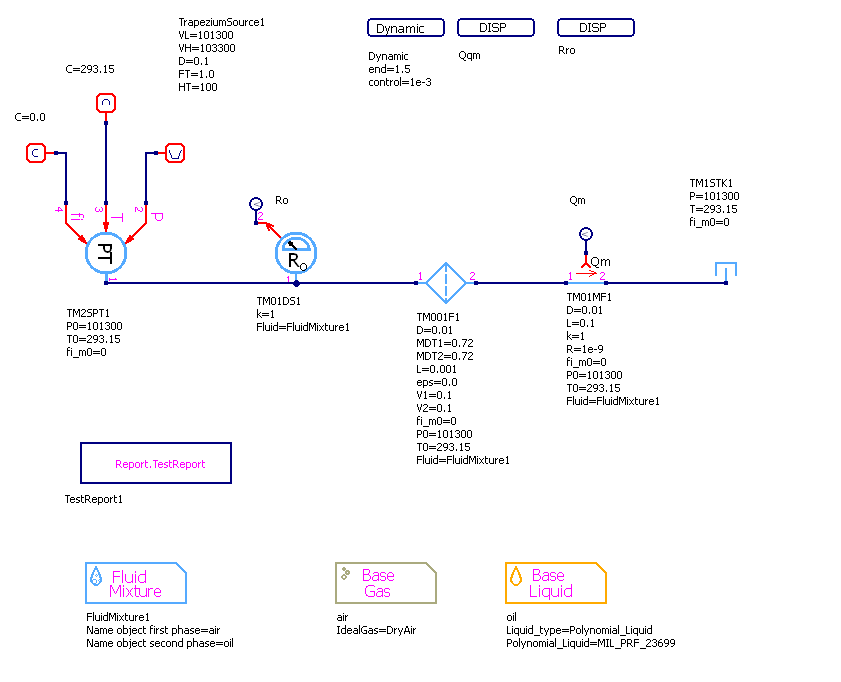

Рисунок 1 - Схема теста

Графики результатов теста

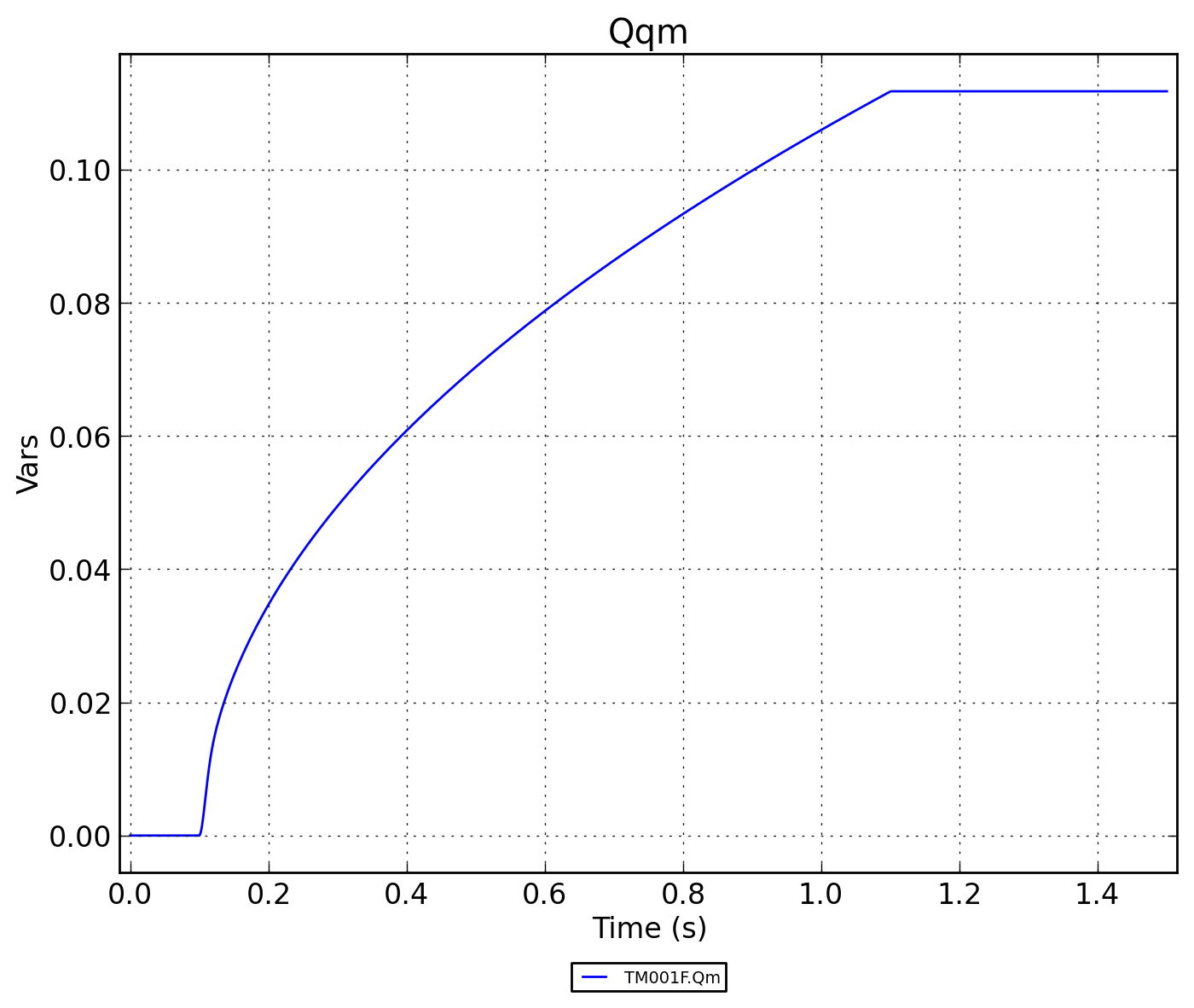

Рисунок 2 - TM001F.Qqm

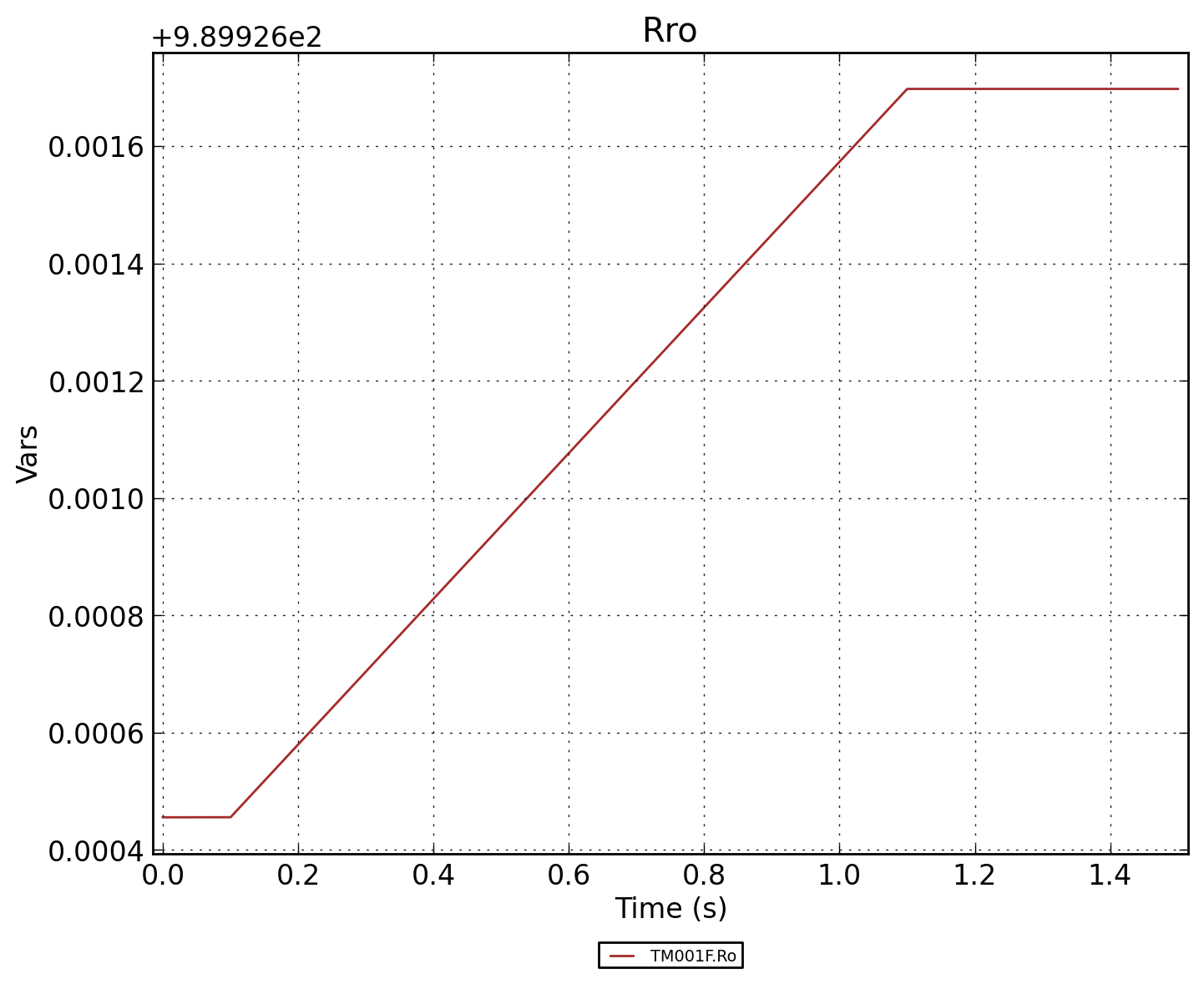

Рисунок 3 - TM001F.Rro

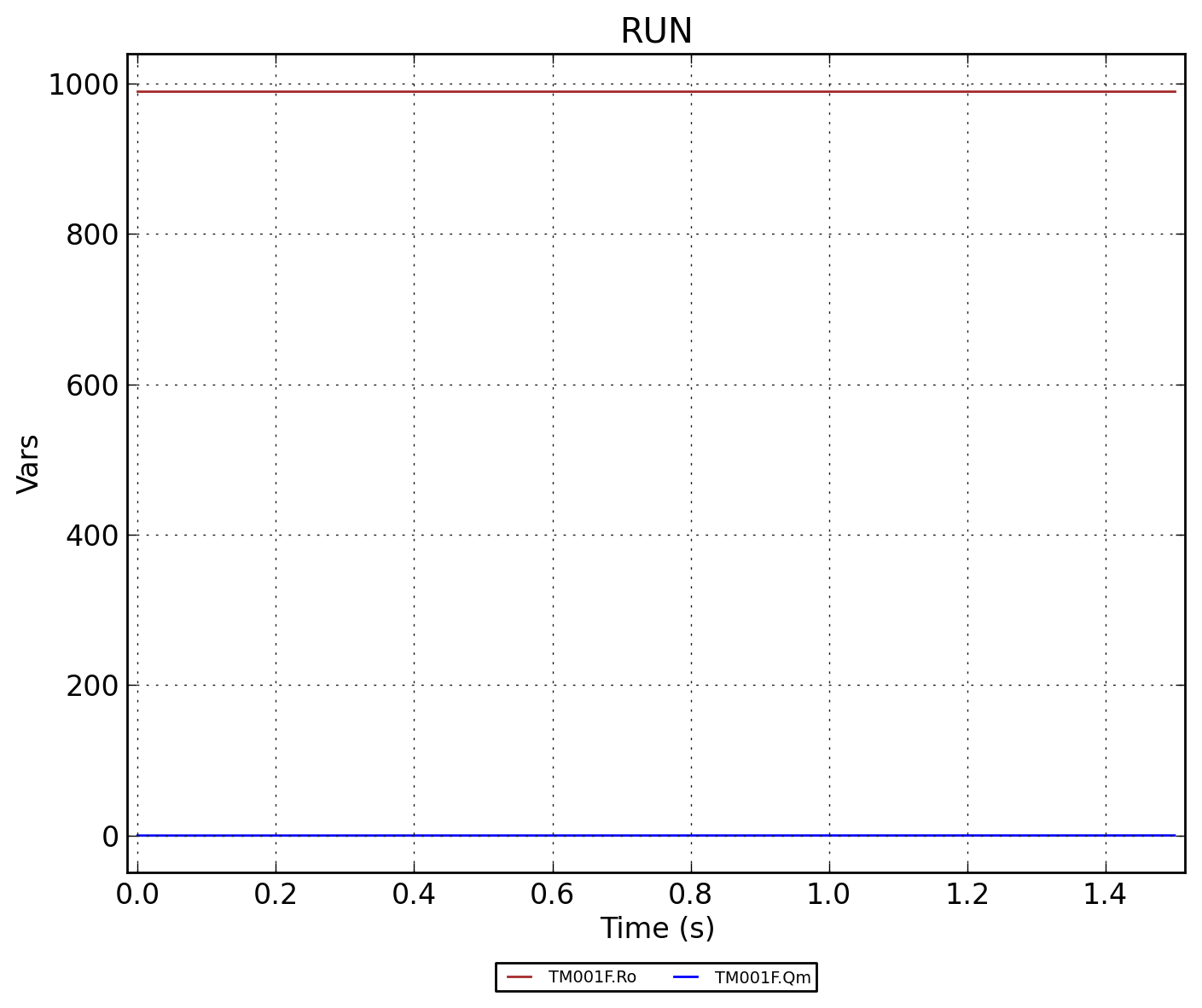

Рисунок 4 - TM001F.RUN
