Объект: TM001O

Библиотека: ThermalMixture

Имя на уровне решателя: TM001O

Аннотация: Дроссель симметричный

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	THMIX	Смесевой теплогидравлический порт, вход в элемент
2	Port2	THMIX	Смесевой теплогидравлический порт, выход из элемента

Пользовательские параметры модели:

№	Параметр	Тип	Описание	Единица	Значение по умолч.
1	D	real	Гидравлический диаметр, м	m	0.01
2	Fluid		Имя объекта свойств среды, -
3	L	real	Длина элемента, м	m	0.01
4	MDT	real	Коэффициент расхода, -		0.72
5	P0	real	Начальное давление, Па	Pa	101325
6	T0	real	Начальная температура, K	K	293.15
7	eps	real	Абсолютная шероховатость, м	m	0.000045
8	fi_m0	real	Начальное значение массовой доли первой компонентны, -	kg	1.0

Расчетные и измеряемые величины:

№	Параметр	Описание	Единица
1	V_Pressure1	Давление на порте	Pa
2	V_SpecificEnthalpy1	Удельная энтальпия;	J/kg
3	V_Density1	Плотность рабочей среды;	kg/m**3
4	V_Temperature1	Температура рабочей среды на порте;	K
5	S_MassFlow1	Массовый расход на порте ;	kg/s
6	S_EnthalpyFlow1	Поток энтальпии на порте ;	W
7	V_Pressure2	Давление на порте	Pa
8	V_SpecificEnthalpy2	Удельная энтальпия;	J/kg
9	V_Density2	Плотность рабочей среды;	kg/m**3
10	V_Temperature2	Температура рабочей среды на порте;	K
11	S_MassFlow2	Массовый расход на порте ;	kg/s
12	S_EnthalpyFlow2	Поток энтальпии на порте ;	W

Пример использования компонента

Модель симметричного дросселя (TM001O)

Задаёт локальное гидравлическое сопротивление (дросселирование) для многокомпонентной или многофазной смеси. Элемент моделирует сужения трубопроводов, диафрагмы, жиклеры, полностью симметричные клапаны и другие пассивные элементы, где перепад давления возникает вследствие изменения геометрии потока. Модель обеспечивает расчет гидравлических потерь давления, а также сквозной перенос массы, импульса и тепловой энергии компонентов смеси в обоих направлениях.

Пример использования: Проверка значения массового расхода при перепаде давления от 0 до 2000 Па.

Начальные данные:

Параметры модели (TM001O)

D = 0.01 - Гидравлический диаметр, м

MDT = 0.72 - Коэффициент расхода, -

L = 0.001 - Длина элемента, м

eps = 0.0 - Абсолютная шероховатость, м

fi_{m0} = 0.0 - Начальное значение массовой доли первой компонентны, -

P0 = 101300 - Начальное давление, Па

T0 = 293.15 - Начальная температура, К

Fluid = FluidMixture1, смесь - Имя объекта свойства среды, -

end = 1.5 - Время интегрирования

Результат:

Qm = 0,11252 кг/с

Схема теста

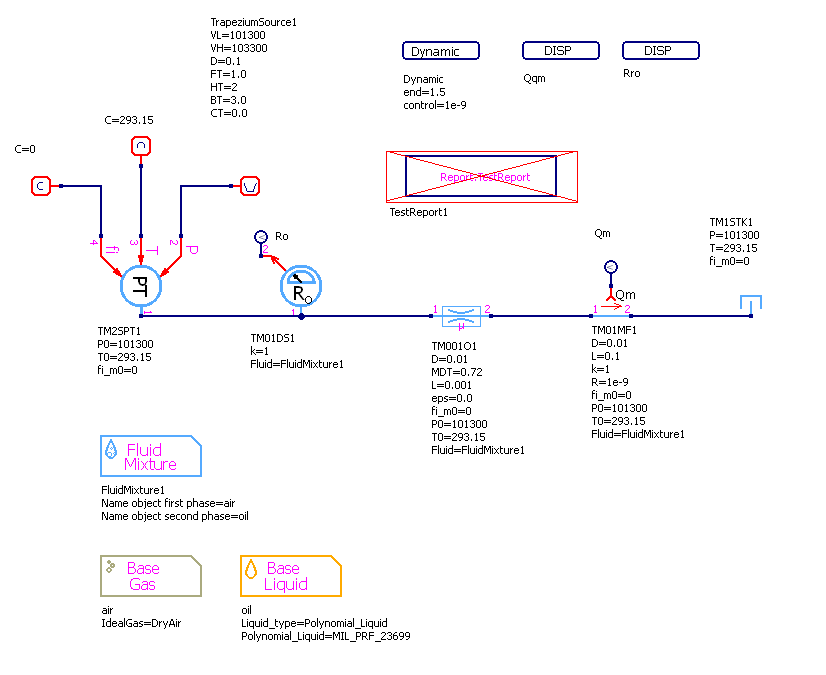

Рисунок 1 - Схема теста

Графики результатов теста

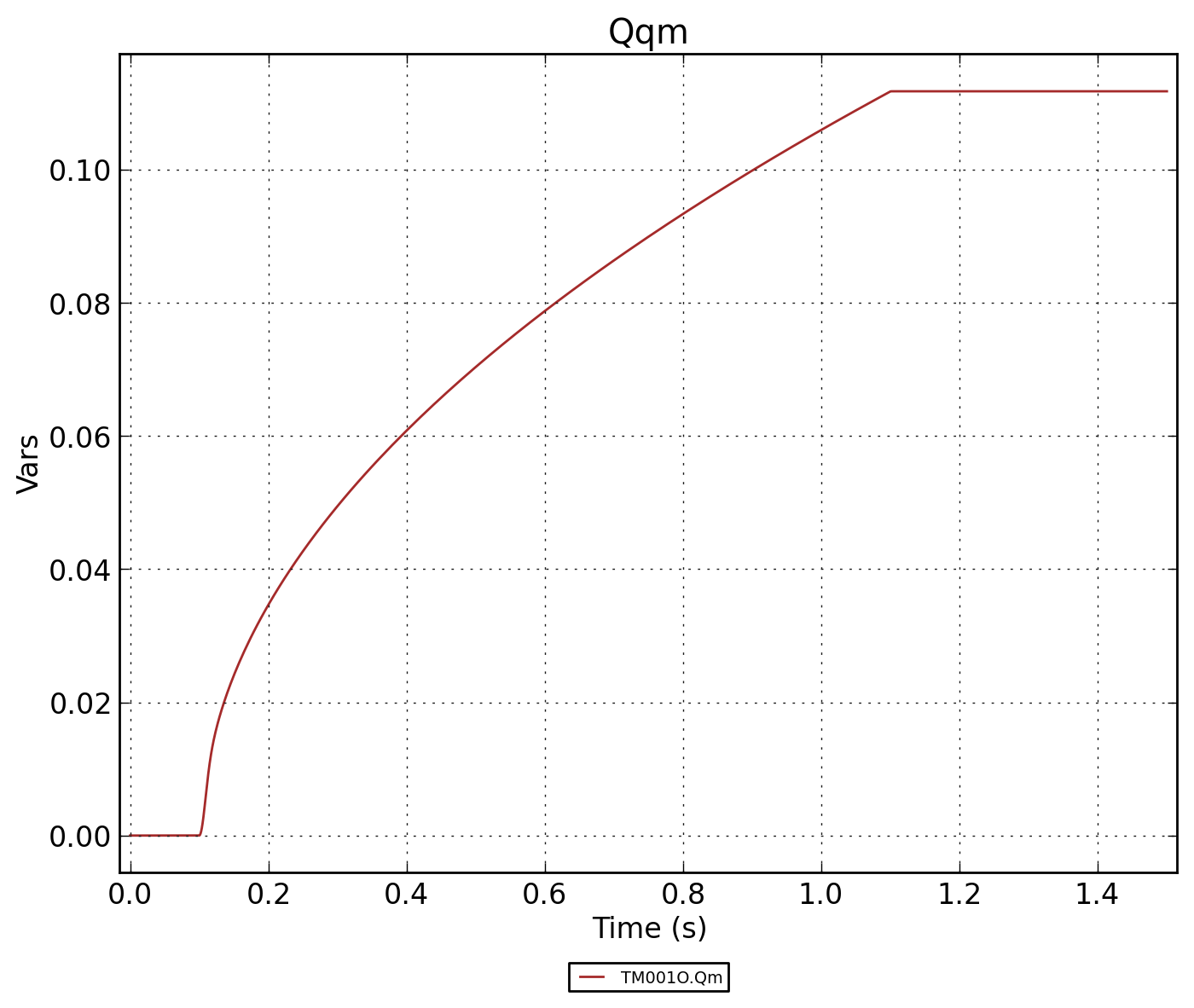

Рисунок 2 - TM001O.Qqm

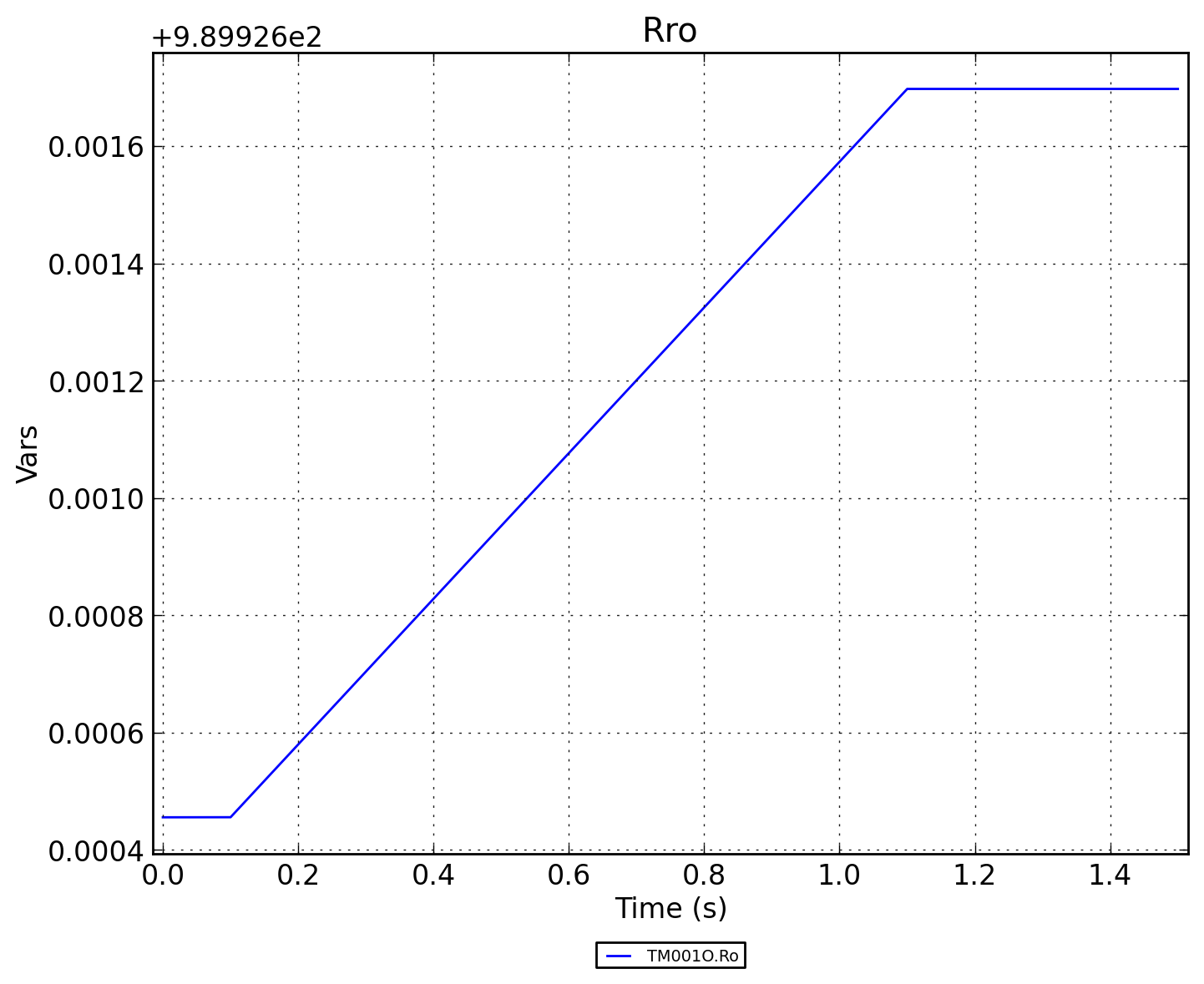

Рисунок 3 - TM001O.Rro

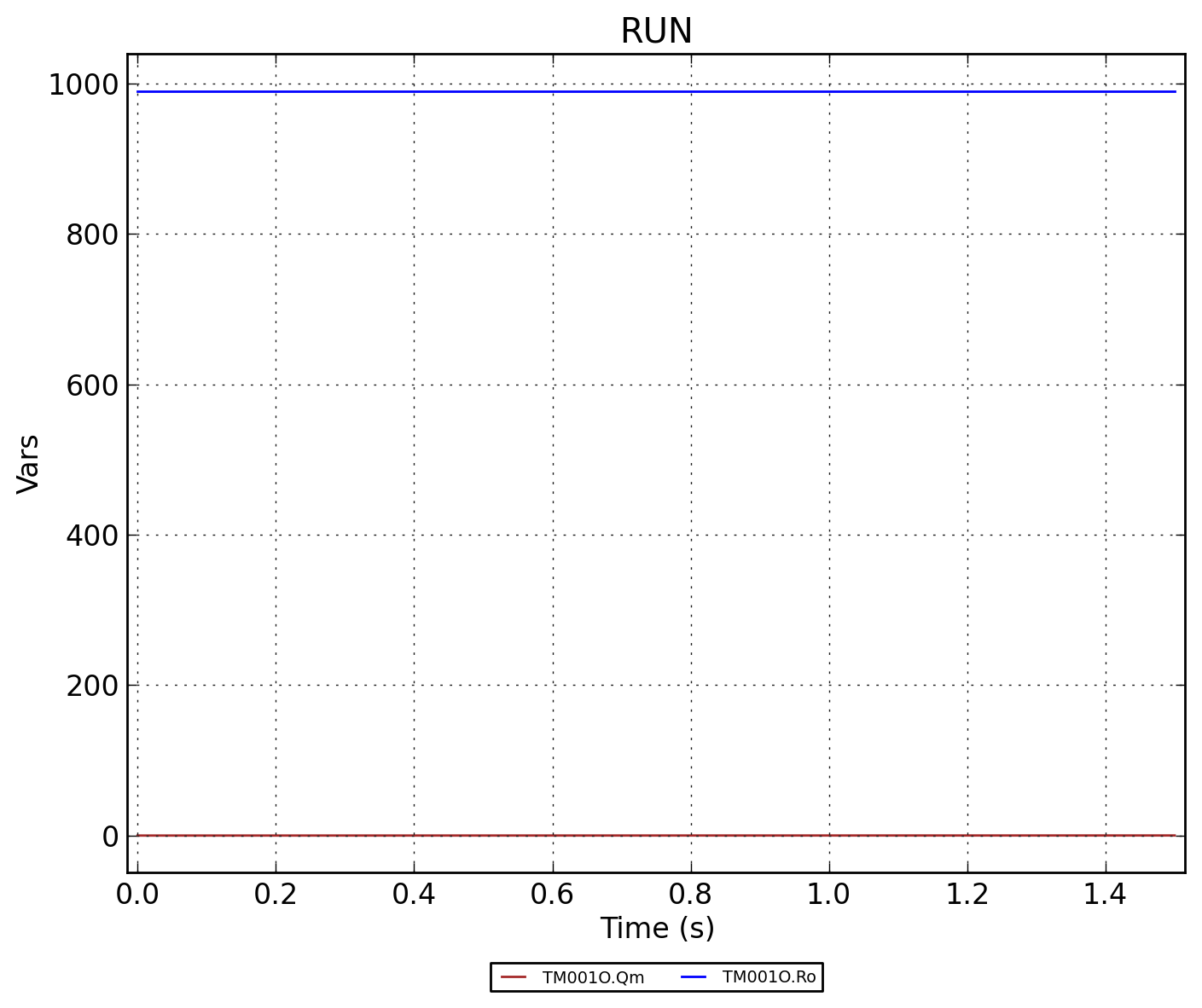

Рисунок 4 - TM001O.RUN
