Объект: TM01GR
Библиотека: ThermalMixture
Имя на уровне решателя: TM01GR
Аннотация: Решетка
Обозначение:
Порты (степени свободы) компонента:
№ |
Обозначение порта |
Тип |
Наименование порта |
|---|---|---|---|
1 |
Port1 |
THMIX |
Смесевой теплогидравлический порт, вход в элемент |
2 |
Port2 |
THMIX |
Смесевой теплогидравлический порт, выход из элемента |
Пользовательские параметры модели:
№ |
Параметр |
Тип |
Описание |
Единица |
Значение по умолч. |
|---|---|---|---|---|---|
1 |
A_lam |
real |
Коэффициент гиперболы (A_lam / Re). Zeta в области ламинарного течения, - |
100.0 |
|
2 |
Fcs |
real |
Площадь живого сечения, м² |
m**2 |
0.01 |
3 |
Fluid |
Имя объекта свойств среды, - |
|||
4 |
Ftcs |
real |
Площадь полного сечения, м² |
m**2 |
0.02 |
5 |
L |
real |
Длина элемента, м |
m |
0.01 |
6 |
P0 |
real |
Начальное давление, Па |
Pa |
101325 |
7 |
T0 |
real |
Начальная температура, K |
K |
293.15 |
8 |
fi_m0 |
real |
Начальное значение массовой доли первой компонентны, - |
kg |
1.0 |
Расчетные и измеряемые величины:
№ |
Параметр |
Описание |
Единица |
|---|---|---|---|
1 |
V_Pressure1 |
Давление на порте |
Pa |
2 |
V_SpecificEnthalpy1 |
Удельная энтальпия; |
J/kg |
3 |
V_Density1 |
Плотность рабочей среды; |
kg/m**3 |
4 |
V_Temperature1 |
Температура рабочей среды на порте; |
K |
5 |
S_MassFlow1 |
Массовый расход на порте ; |
kg/s |
6 |
S_EnthalpyFlow1 |
Поток энтальпии на порте ; |
W |
7 |
V_Pressure2 |
Давление на порте |
Pa |
8 |
V_SpecificEnthalpy2 |
Удельная энтальпия; |
J/kg |
9 |
V_Density2 |
Плотность рабочей среды; |
kg/m**3 |
10 |
V_Temperature2 |
Температура рабочей среды на порте; |
K |
11 |
S_MassFlow2 |
Массовый расход на порте ; |
kg/s |
12 |
S_EnthalpyFlow2 |
Поток энтальпии на порте ; |
W |
Пример использования компонента
Модель решетки (TM01GR)
Задаёт модель местного гидравлического сопротивления, возникающего при прохождении потока рабочей жидкости через решётку (сетку, перфорированную перегородку) в теплогидравлической постановке. Элемент моделирует потери давления, вызванные сужением потока в каналах решётки и последующим его расширением, а также позволяет учитывать тепловые эффекты, связанные с диссипацией энергии. Используется для моделирования фильтров, защитных сеток, перфорированных пластин и решёток в системах охлаждения, смазки и тепловых гидросистемах.
Проверка значения массового расхода при перепаде давления от 0 до 2000 Па.
Начальные данные:
Результат:
Коэффициент ζ (Справочник по гидравлическим сопротивлениям / Идельчик И. Е. ; ред. Штейнберг М. О. - 3-е изд., перераб. и доп. - М. : Машиностроение, 1992.- 672 с., с. 408) для Ftcs / Fcs = 0.5: ζ = 4.37: Коэффициент A_{lam} = 0. Вклад в ζ коэффициента A_{lam} = ζ + A_{lam} / Re отсутствует. Qm = 9,511599 кг/с
Схема теста

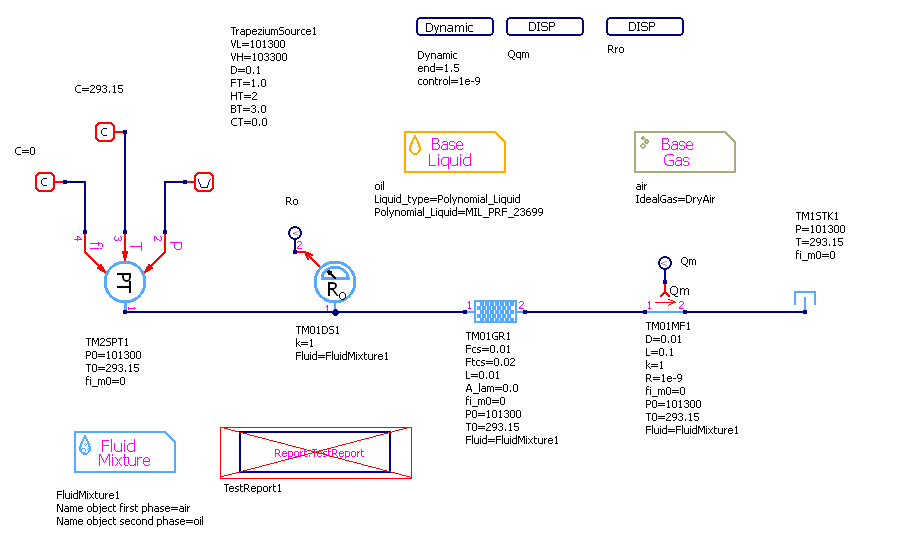

Рисунок 1 - Схема теста
Графики результатов теста

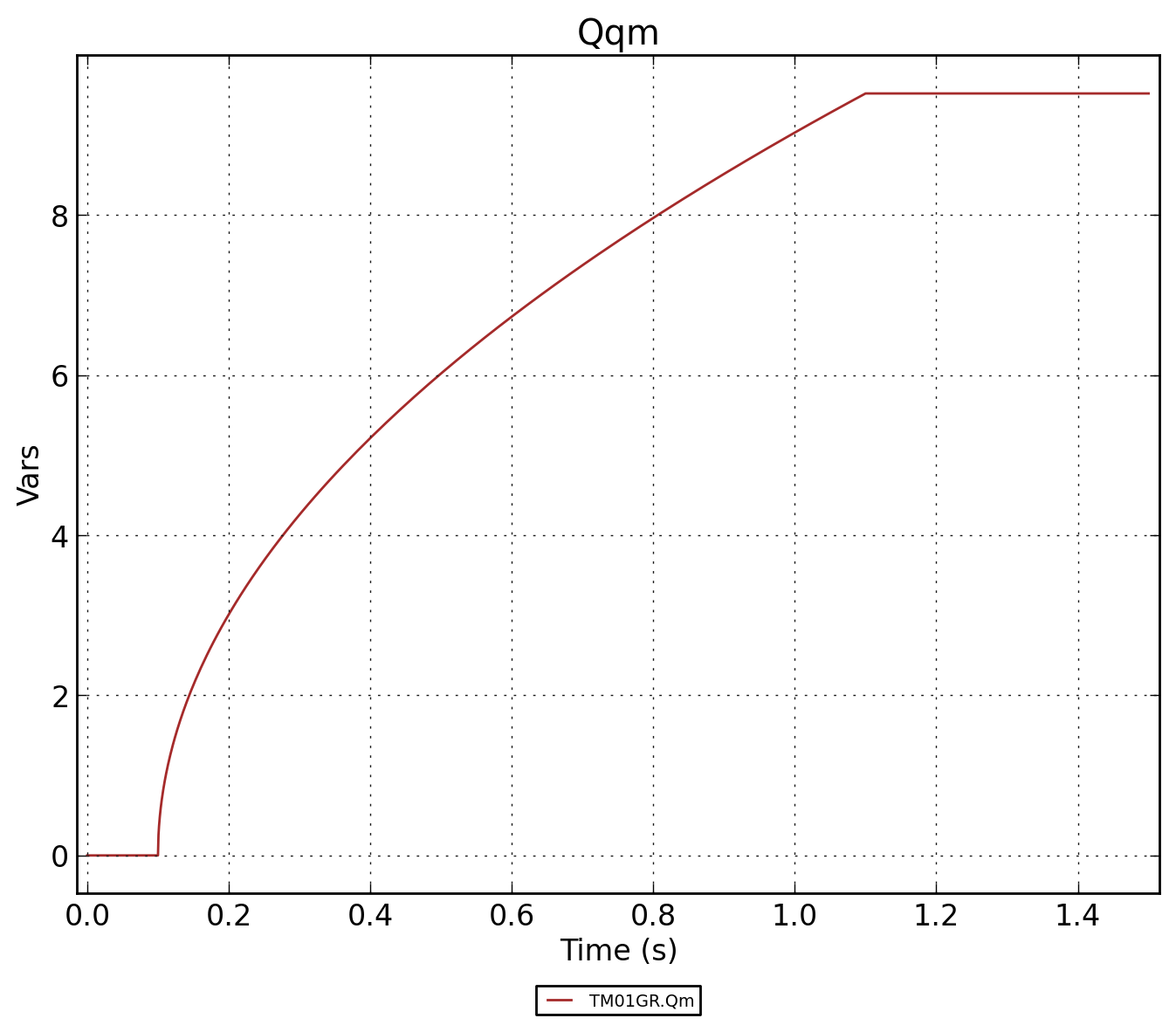

Рисунок 2 - TM01GR.Qqm

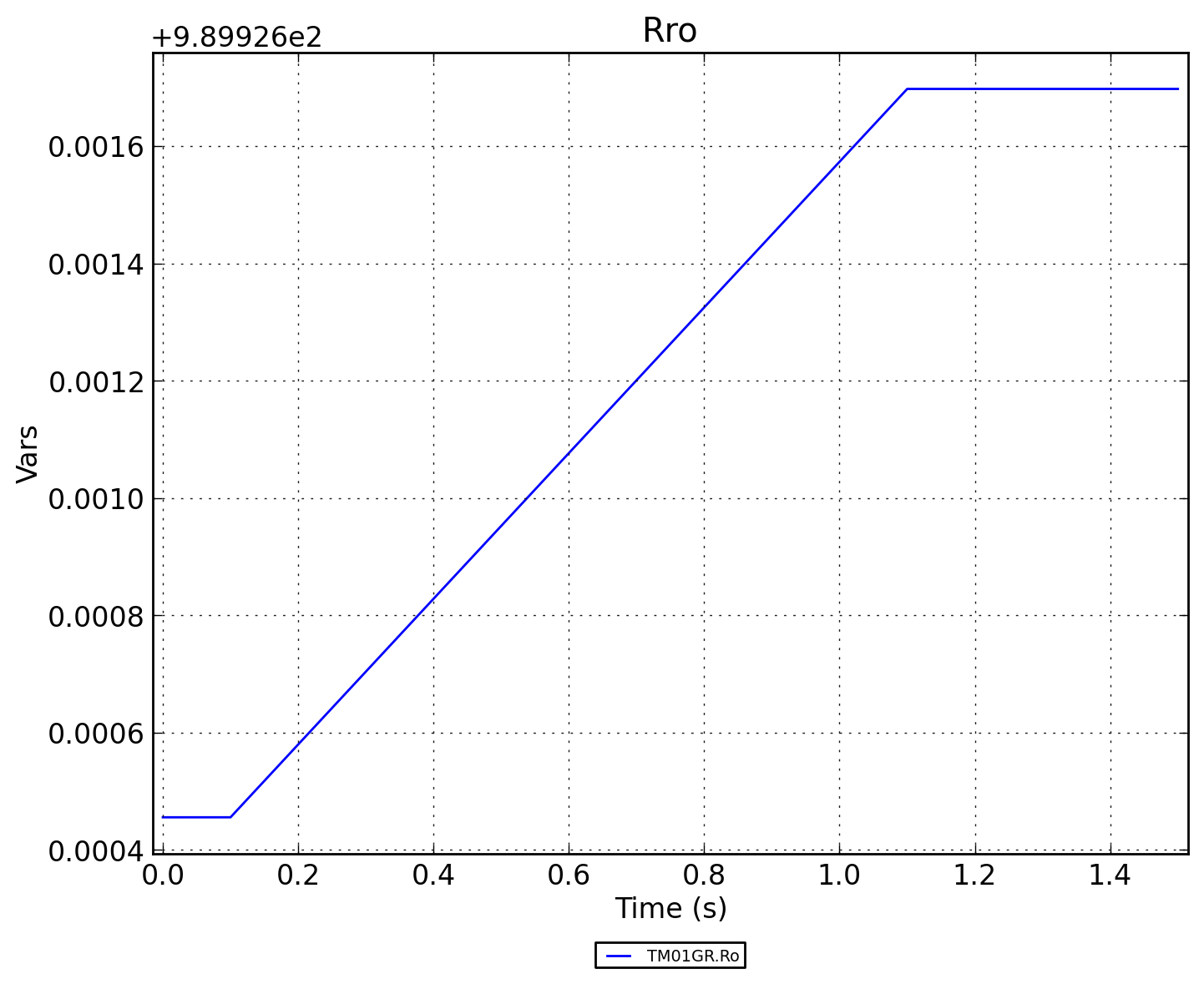

Рисунок 3 - TM01GR.Rro

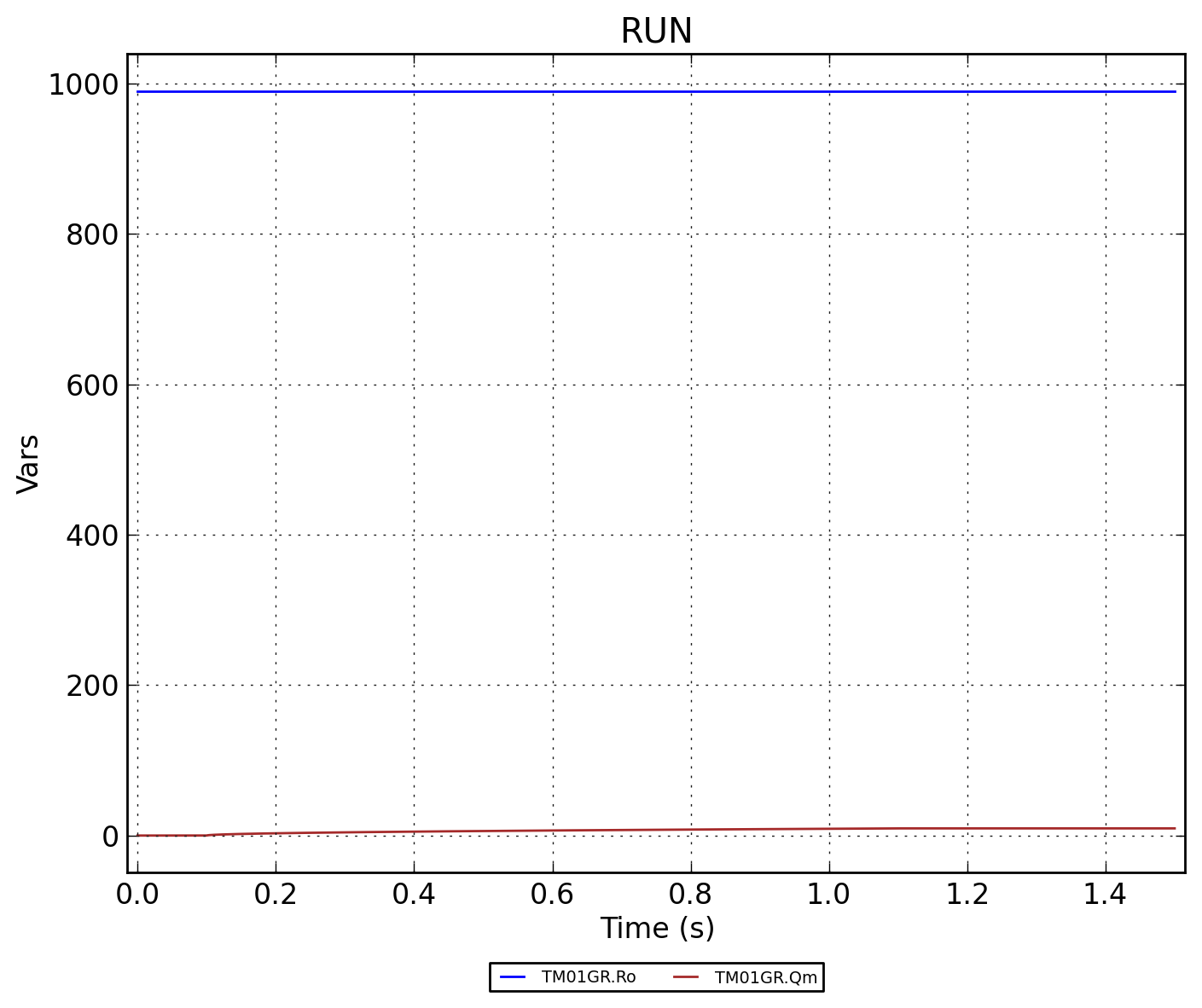

Рисунок 4 - TM01GR.RUN
