Объект: TM01MP

Библиотека: ThermalMixture

Имя на уровне решателя: TM01MP

Аннотация: Насос с задаваемый массовым расходом

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	THMIX	Смесевой теплогидравлический порт, вход в элемент
2	Port2	THMIX	Смесевой теплогидравлический порт, выход из элемента

Пользовательские параметры модели:

№	Параметр	Тип	Описание	Единица	Значение по умолч.
1	D	real	Гидравлический диаметр, м	m	0.01
2	Fluid		Имя объекта свойств среды, -
3	L	real	Длина элемента, м	m	0.1
4	P0	real	Начальное давление, Па	Pa	101325
5	Qm	real	Массовый расход, кг/с	kg/s	0.1
6	T0	real	Начальная температура, K	K	293.15
7	fi_m0	real	Начальное значение массовой доли первой компонентны, -	kg	1.0

Расчетные и измеряемые величины:

№	Параметр	Описание	Единица
1	V_Pressure1	Давление на порте	Pa
2	V_SpecificEnthalpy1	Удельная энтальпия;	J/kg
3	V_Density1	Плотность рабочей среды;	kg/m**3
4	V_Temperature1	Температура рабочей среды на порте;	K
5	S_MassFlow1	Массовый расход на порте ;	kg/s
6	S_EnthalpyFlow1	Поток энтальпии на порте ;	W
7	V_Pressure2	Давление на порте	Pa
8	V_SpecificEnthalpy2	Удельная энтальпия;	J/kg
9	V_Density2	Плотность рабочей среды;	kg/m**3
10	V_Temperature2	Температура рабочей среды на порте;	K
11	S_MassFlow2	Массовый расход на порте ;	kg/s
12	S_EnthalpyFlow2	Поток энтальпии на порте ;	W

Пример использования компонента

Модель насоса с задаваемым массовым расходом, (TM01MP)

Обеспечивает заданный массовый расход рабочей жидкости независимо от перепада давления в гидравлической системе. Элемент моделирует источник массового расхода и позволяет учитывать тепловые эффекты, связанные с диссипацией энергии при прохождении потока через насос. Используется для моделирования насосов в системах охлаждения, смазки, топливоподачи и тепловых гидросистемах, где требуется точное задание расхода рабочей среды.

Пример использования: Проверка насоса с задаваемым массовым расходом при изменении перепада давлений на портах.

Начальные данные:

Параметры модели (TM01MP)

D = 0.01 - Гидравлический диаметр, м

L = 0.01 - Длина элемента, м

Qm = 0.1 - Массовый расход, кг/с

fi_{m0} = 0.0 - Начальное значение массовой доли первой компонентны, -

P0 = 101300 - Начальное давление, Па

T0 = 293.15 - Начальная температура, К

Fluid = FluidMixture1, смесь - Имя объекта свойств среды, -

end = 3 - Время интегрирования

Результат:

Перепад давлений увеличивается с 0 до 100000 Па, вне зависимости от него, массовый расход идеального насоса постоянен и равен 0.1 кг/с

Схема теста

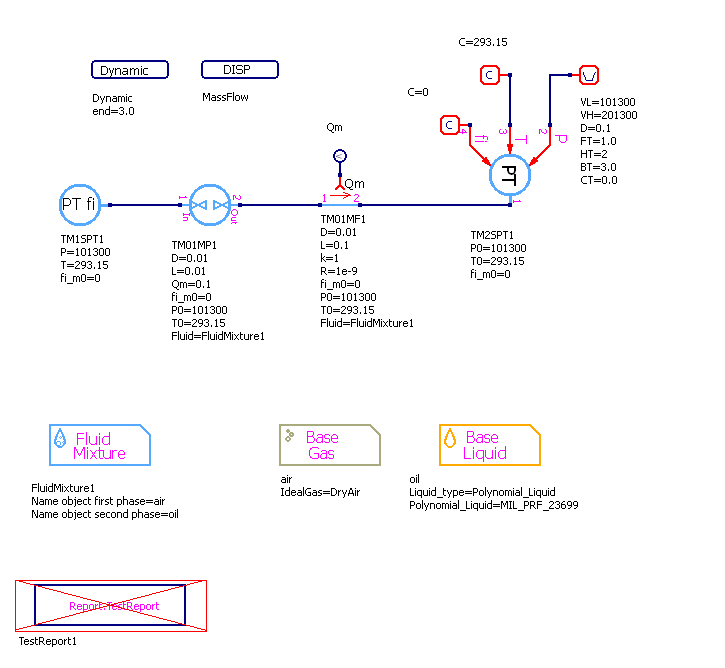

Рисунок 1 - Схема теста

Графики результатов теста

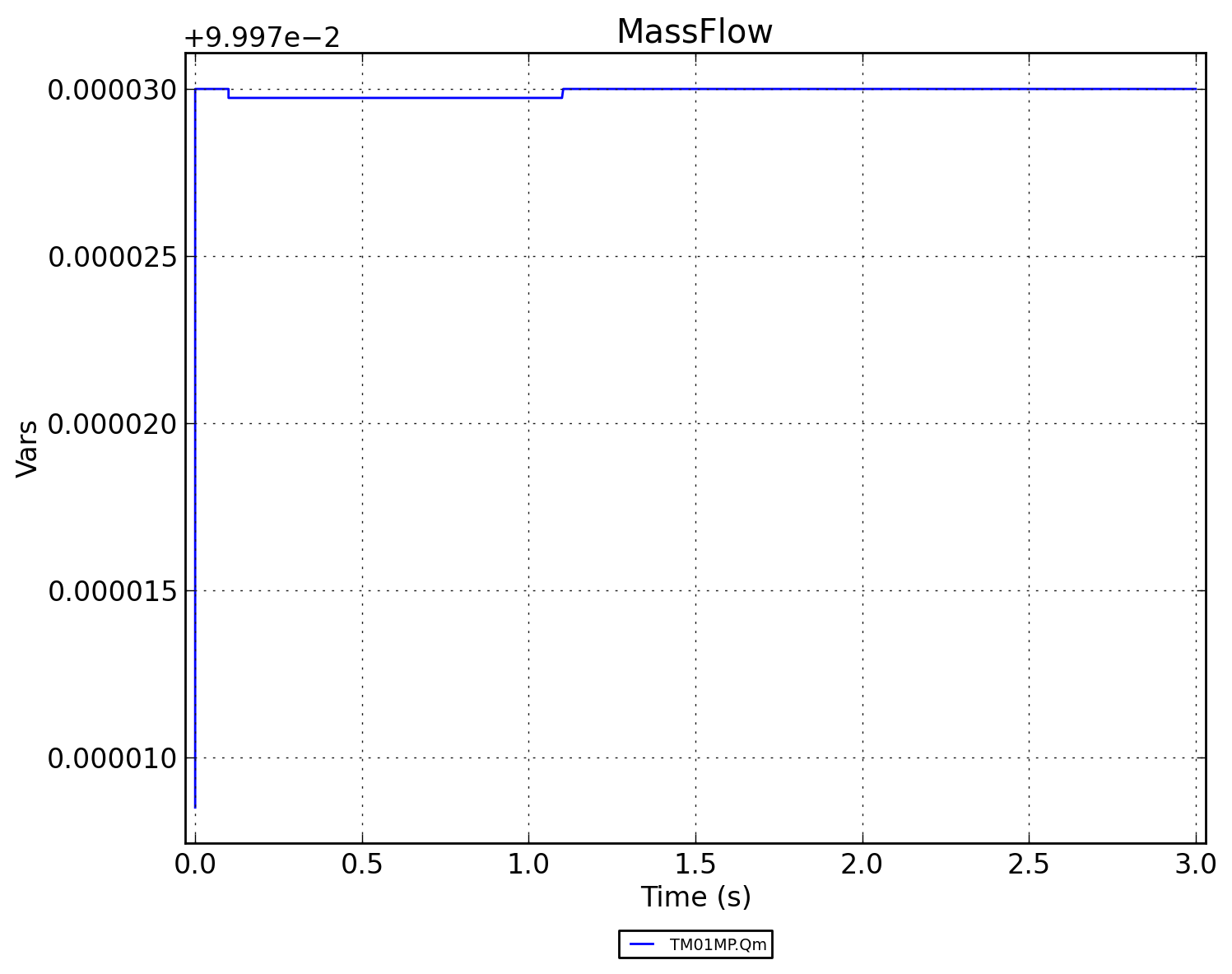

Рисунок 2 - TM01MP.MassFlow

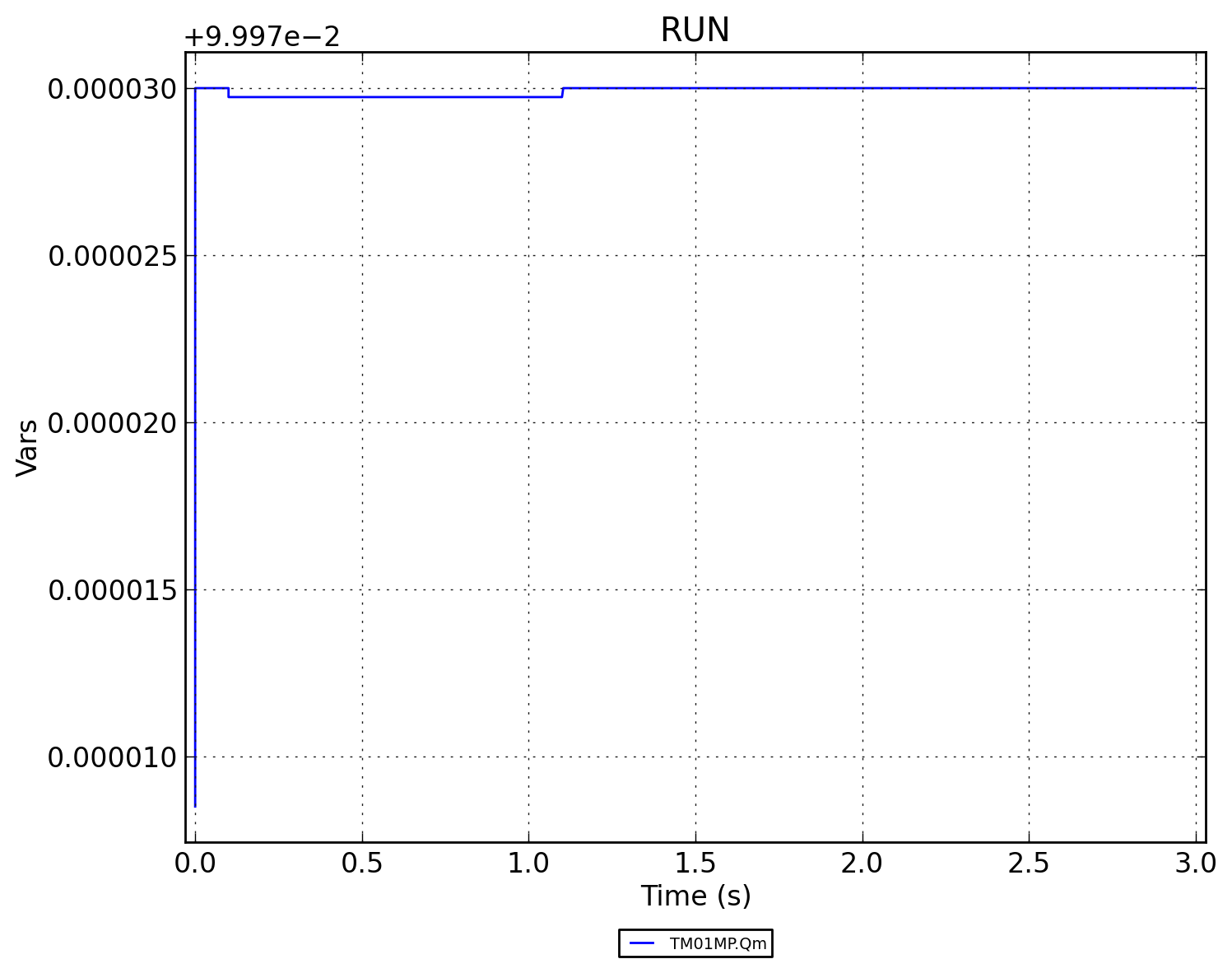

Рисунок 3 - TM01MP.RUN
