Объект: UserIdealGas
www.laduga.com
Библиотека: PneumaticsThermo
Имя на уровне решателя: UserIdealGas
Аннотация: Пользовательский идеальный газ
Обозначение:
Пользовательские параметры модели:
№ |
Параметр |
Тип |
Описание |
Единица |
Значение по умолч. |
|---|---|---|---|---|---|
1 |
File_or_parameters |
string |
Пользовательский Файл или пользовательский параметры [File,Parameters], - |
Parameters |
|
2 |
Path_File |
string |
Путь к файлу, - |
C:/dinama/data/Thermo/User/DryAir.txt |
|
3 |
adiabaticIndex |
real |
Коэффициент адиабаты, - |
1.4 |
|
4 |
method_of_setting_thermal_conductivity |
string |
Постоянная теплопроводность, квадратичный полином [CONSTANT,QUADRATIC_POLINOM_T] |
QUADRATIC_POLINOM_T |
|
5 |
method_of_setting_viscosity |
string |
Постоянная динамическая вяз., постоянная кинематическая вяз., вязкость по ур. Сазерленда [dynamic_visc,kinematic_visc,Sutherland], - |
Sutherland |
|
6 |
molarMass |
real |
Молярная масса, кг/моль |
kg |
28.967e-3 |
7 |
pressure_init_model |
real |
Давление инициализации моделей, Па |
Pa |
101325.0 |
8 |
specific_heat |
real |
Изобарная теплоемкость, Дж |
J |
1004.6 |
9 |
temperature_init_model |
real |
Температура инициализации моделей, K |
K |
293.15 |
10 |
thermal_conductivity |
list |
Постоянная теплопр. Вт/(м·K), квадратичный полином в формате T_ref, λ_0, λ_c, λ_t, λ_t2 (ед.измерения K, Вт/(м·K),,,, |
300.0,2.62400e-02,1.01735e+00,2.69761e-03,-6.58964e-07 |
|
11 |
viscosity |
list |
Динамическая вяз. Па·с, кинематическая вяз. м2/c, вязкость по ур. Сазерленда в формате T1,dyn.visc.1,T2,dyn.visc.2 (ед. измерения К,Па·с,К, - |
273.15,17.15e-6,293.15,18.13e-6 |
Результаты тестирования
Модель пользовательского идеального газа (UserIdealGas)
Компонент позволяет задавать показатель адиабаты, молярную массу, динамическую вязкость (например, по формуле Сазерленда), удельную теплоемкость и её температурную зависимость. Применяется в системах пневмоавтоматики для точного моделирования произвольных газовых сред.

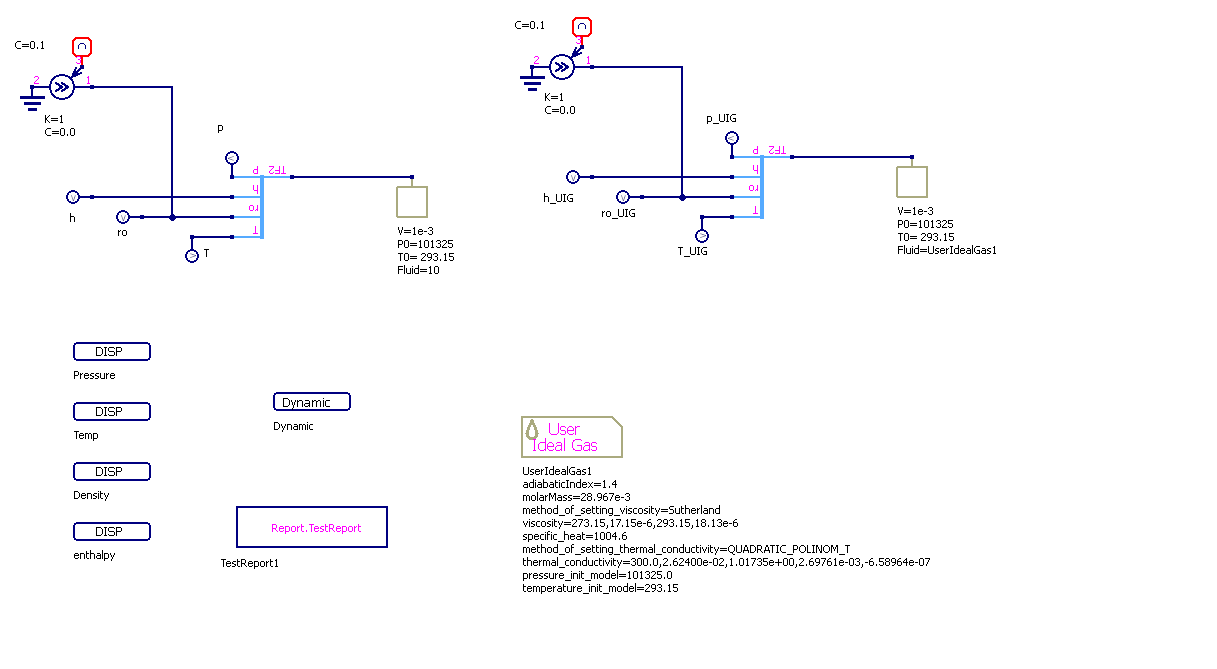

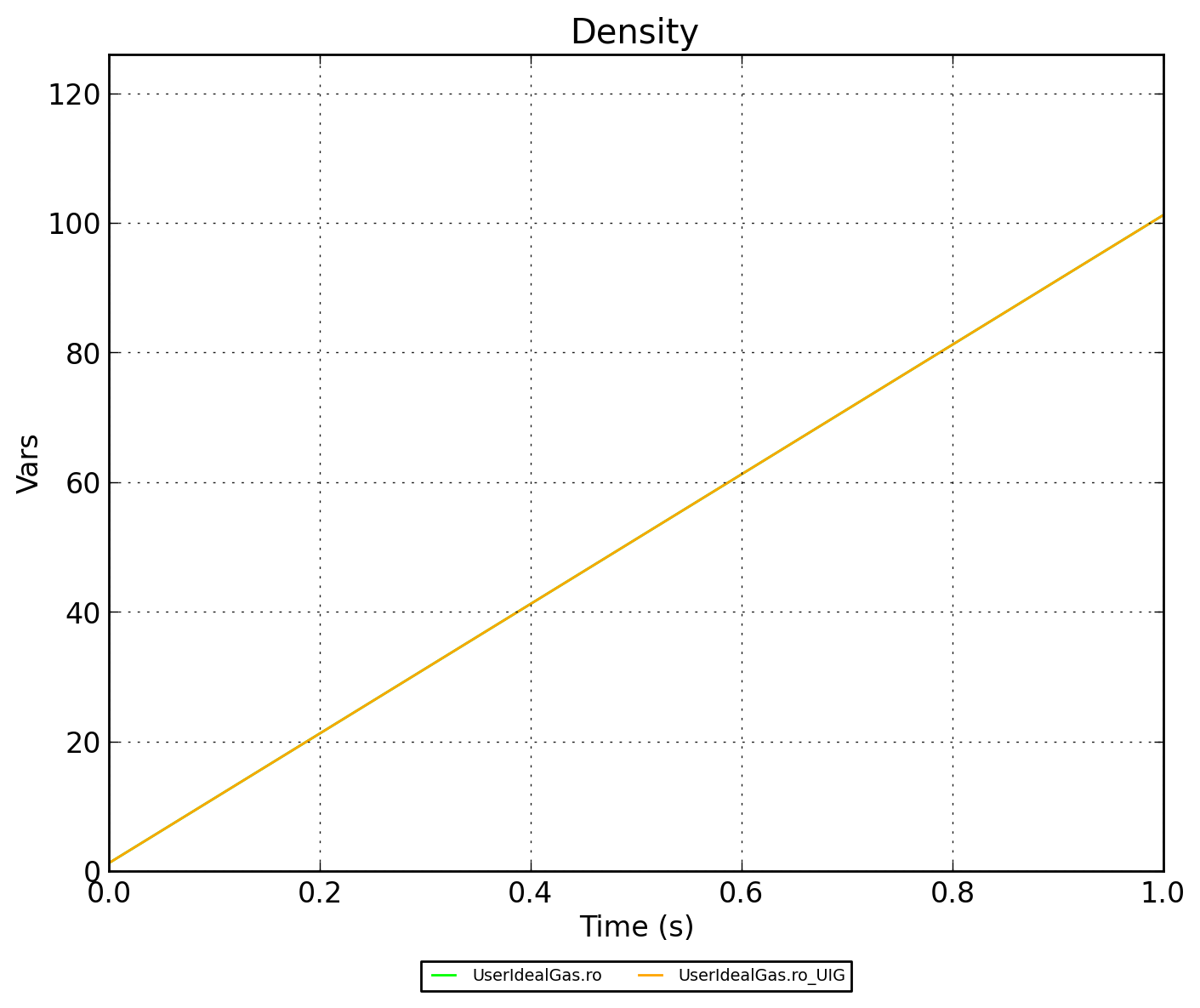

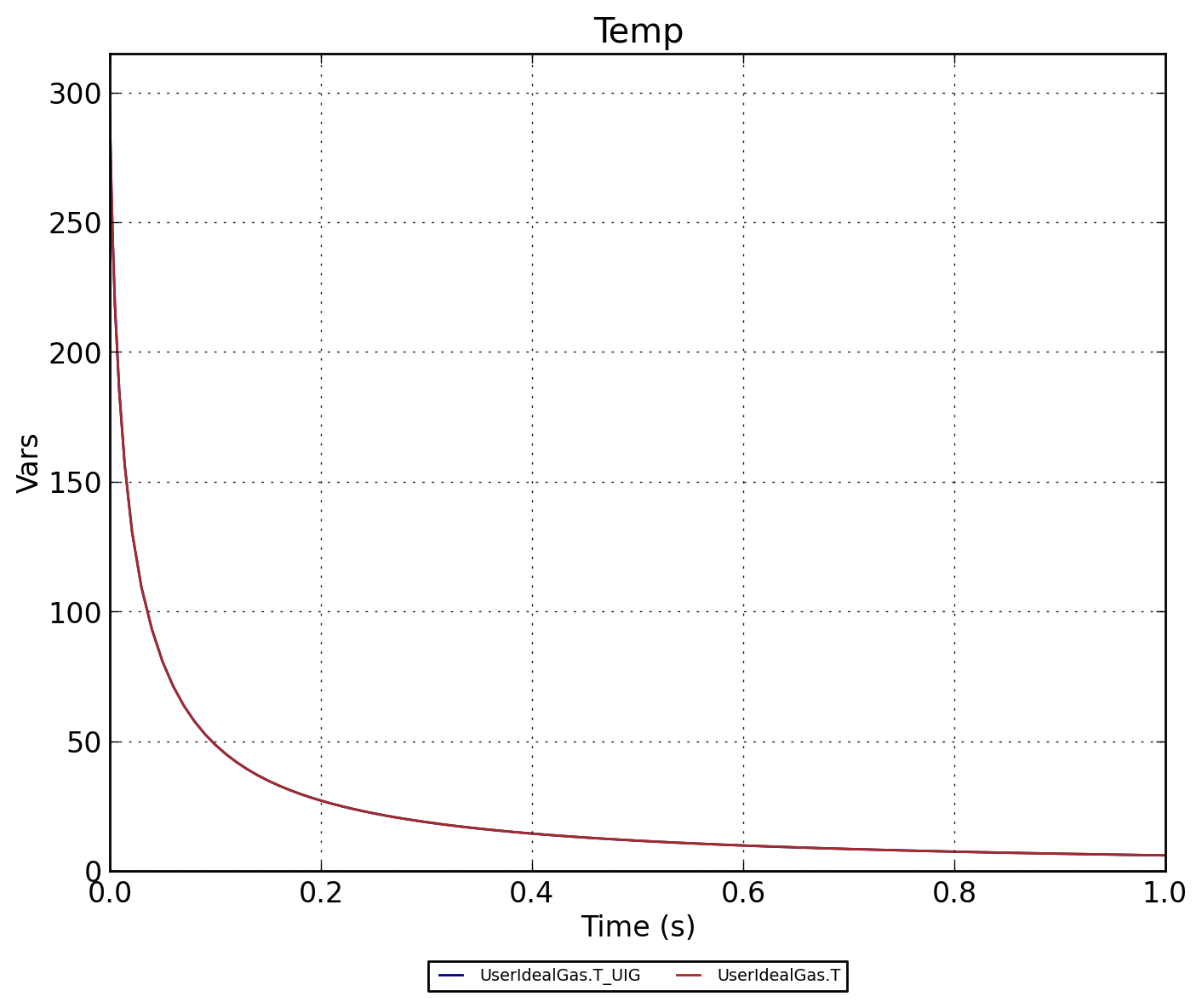

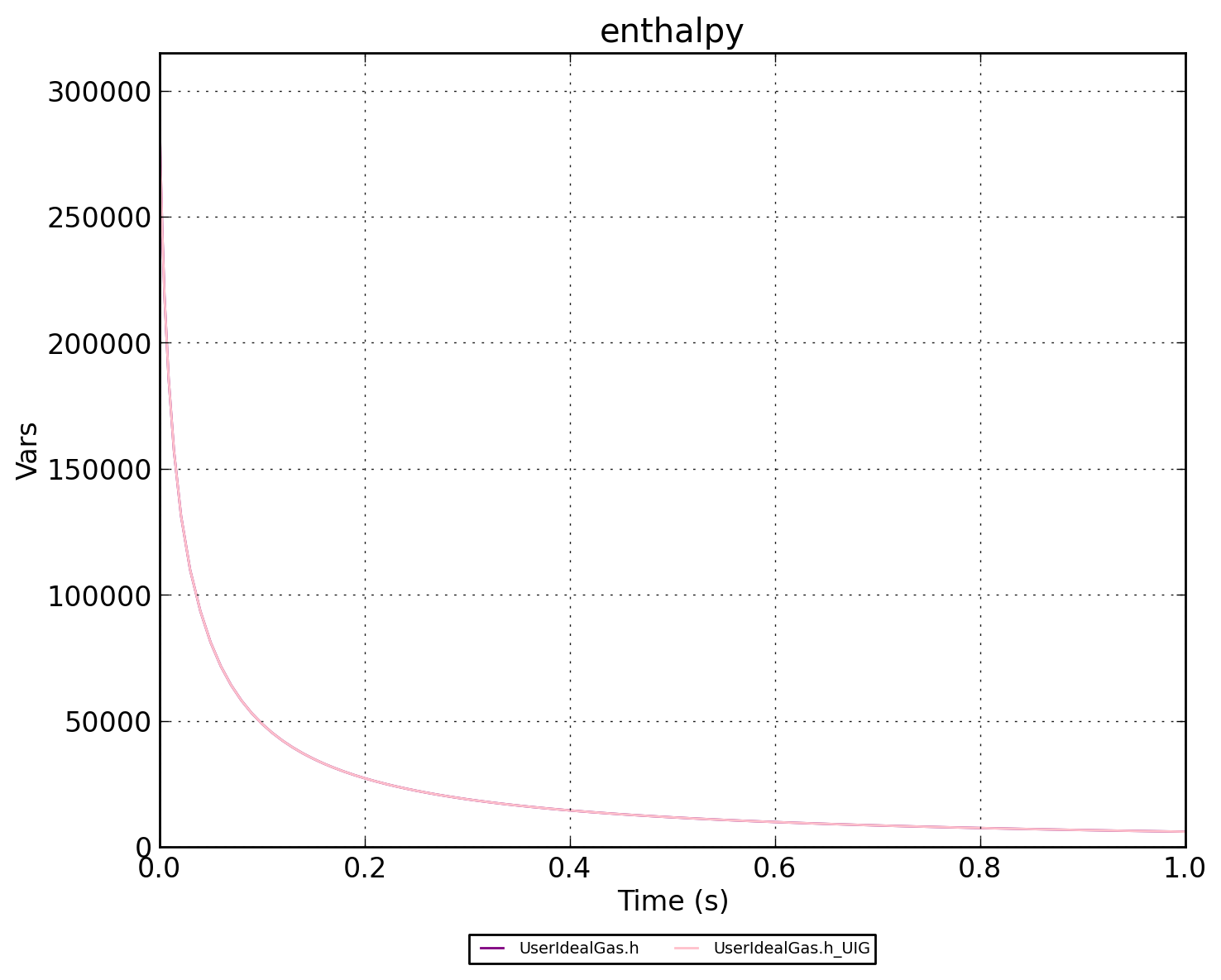

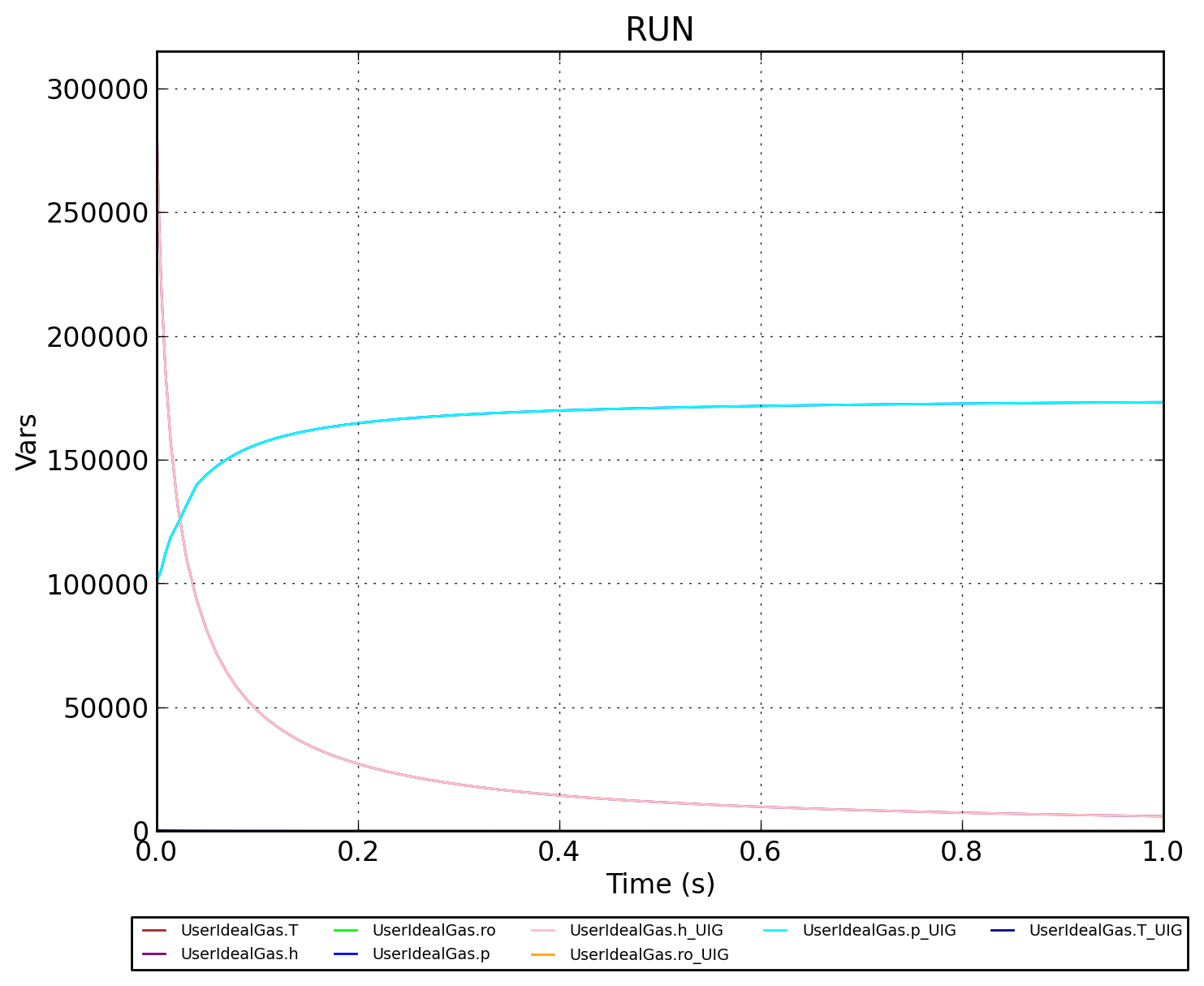

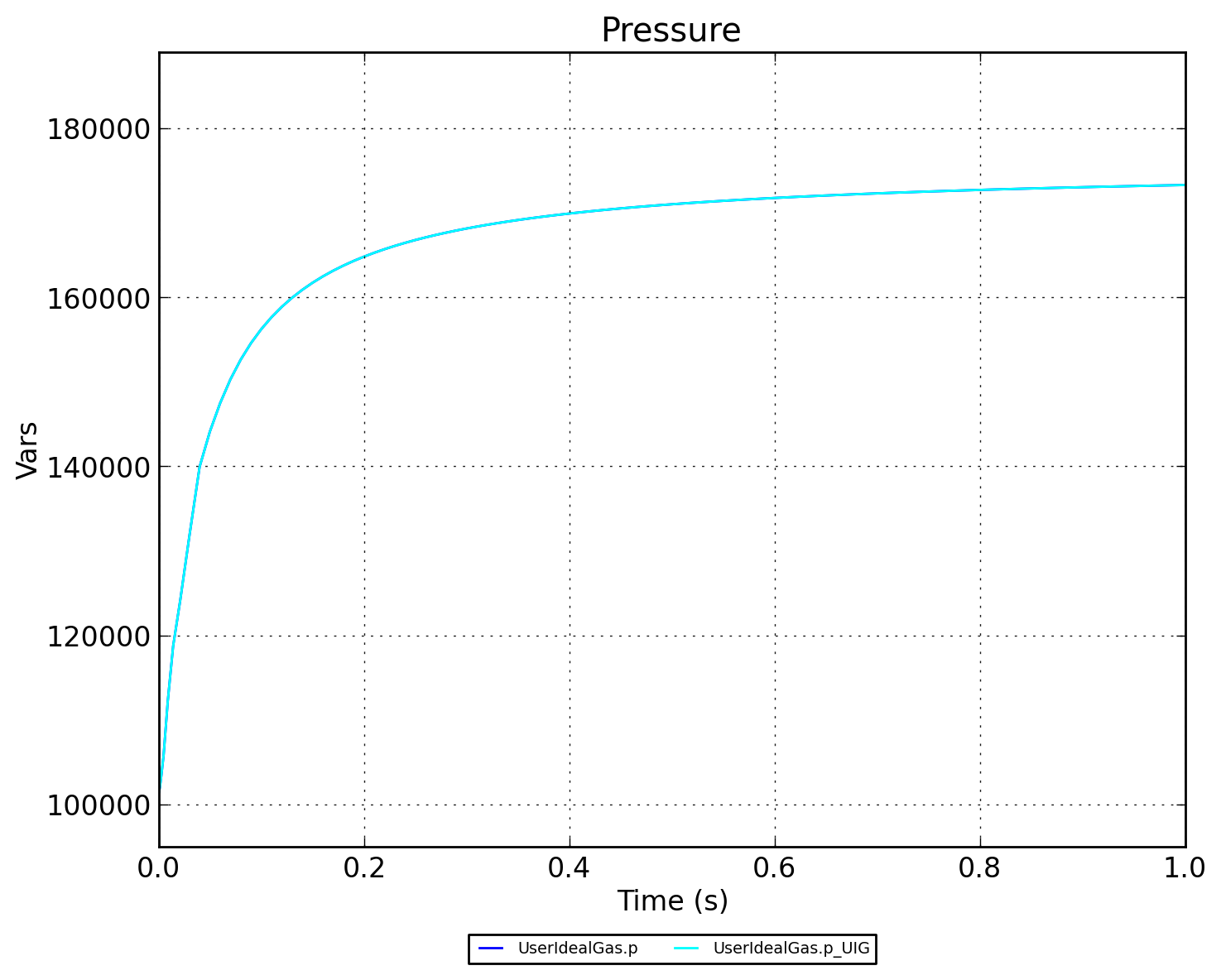

Проверка соответствия параметров среды для имеющегося в коде газа (10 — чистый воздух) и с использованием элемента UserIdealGas при закачивании массы газа Qm=0.1 кг/с через порт плотности.
Начальные данные:
