Объект: PT1VPM
Библиотека: PneumaticsThermo
Имя на уровне решателя: PT1VPM
Аннотация: Объёмный насос с задаваемой характеристикой Qv = f(dp)
Обозначение:
Порты (степени свободы) компонента:
№ |
Обозначение порта |
Тип |
Наименование порта |
|---|---|---|---|
1 |
Port1 |
PNEUMATIC |
Теплогидравлический порт, вход в элемент |
2 |
Port2 |
PNEUMATIC |
Теплогидравлический порт, выход из элемента |
3 |
Port3 |
ISIGNAL |
1D управляющий порт, объемный расход м³/с |
Пользовательские параметры модели:
№ |
Параметр |
Тип |
Описание |
Единица |
Значение по умолч. |
|---|---|---|---|---|---|
1 |
D |
real |
Гидравлический диаметр, м |
m |
0.01 |
2 |
Fluid |
Имя объекта свойств среды, - |
|||
3 |
L |
real |
Длина элемента, м |
m |
0.01 |
4 |
P0 |
real |
Начальное давление, Па |
Pa |
101325 |
5 |
Qvdp |
list |
Табличная зависимость объемного расхода(м3/с) от перепада давлений(Па) |
0,0,100000,0.5 |
|
6 |
T0 |
real |
Начальная температура, K |
K |
293.15 |
7 |
TAU |
real |
Временная константа (tau) |
s |
0 |
Расчетные и измеряемые величины:
№ |
Параметр |
Описание |
Единица |
|---|---|---|---|
1 |
V_Pressure1 |
Давление на порте |
Pa |
2 |
V_SpecificEnthalpy1 |
Удельная энтальпия; |
J/kg |
3 |
V_Density1 |
Плотность рабочей среды; |
kg/m**3 |
4 |
V_Temperature1 |
Температура рабочей среды на порте; |
K |
5 |
S_MassFlow1 |
Массовый расход на порте ; |
kg/s |
6 |
S_EnthalpyFlow1 |
Поток энтальпии на порте ; |
W |
7 |
V_Pressure2 |
Давление на порте |
Pa |
8 |
V_SpecificEnthalpy2 |
Удельная энтальпия; |
J/kg |
9 |
V_Density2 |
Плотность рабочей среды; |
kg/m**3 |
10 |
V_Temperature2 |
Температура рабочей среды на порте; |
K |
11 |
S_MassFlow2 |
Массовый расход на порте ; |
kg/s |
12 |
S_EnthalpyFlow2 |
Поток энтальпии на порте ; |
W |
13 |
V_port3 |
Значение сигнала на порте (V) |
|
14 |
X_port3 |
Значение интегральной функции от сигнала на порте (X) |
|
15 |
A_port3 |
Значение производной функции от сигнала на порте (A) |
Пример использования компонента
Модель объемного насоса с задаваемой характеристикой Qv = f(dp) (PT1VPM)
Элемент моделирует насос, объемный расход которого зависит от перепада давления на портах в соответствии с заданной табличной зависимостью. Позволяет имитировать работу объемных и динамических насосов с падающей или возрастающей характеристикой. Используется в пневматических и гидравлических системах для задания расхода, зависящего от нагрузки.
Изменение объемного расхода при увеличении перепада давлений на портах с 0 до 150000 Па.
Начальные данные:
Схема тестирования:
Схема содержит объемный насос PTPVPM1, включенный между двумя граничными условиями PT1SPT1 и PT1SPT2 с начальным давлением 100000 Па и температурой 300 К. На одном из портов (или через дополнительный источник) создается возрастающее давление с помощью трапециевидного источника TrapeziumSource, что приводит к увеличению перепада давления на насосе от 0 до 150000 Па за 10 секунд. Объемный расход через насос измеряется датчиком PT01MF1 (Qv), перепад давления — датчиком dp (Dp). Характеристика насоса задана таблицей Qvdp: при перепаде 0 Па расход 0.04 м^3/с, при 50000 Па — 0.035 м^3/с, при 100000 Па — 0.025 м^3/с, при 150000 Па — 0 м^3/с.
Результат:

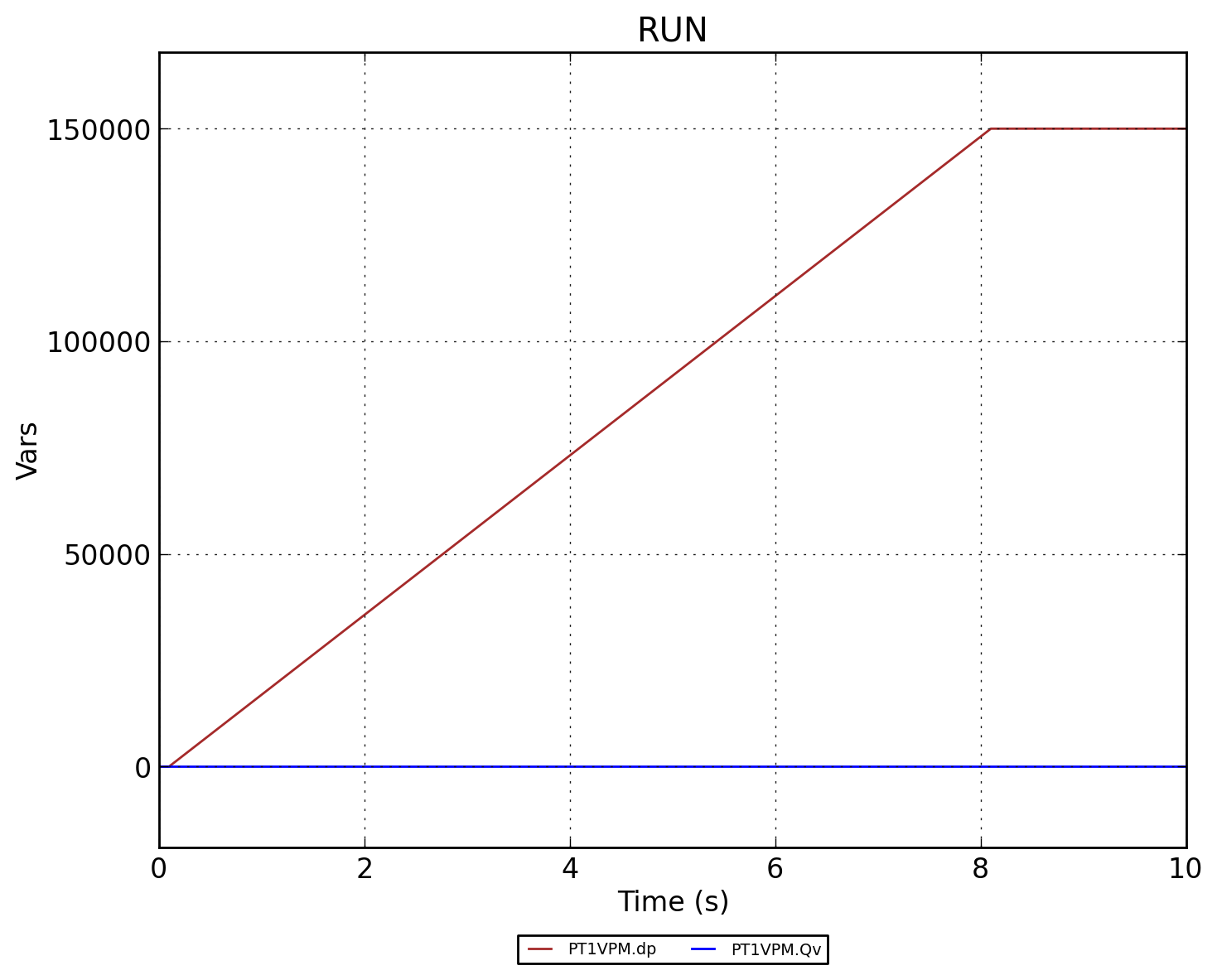

Значения величин расхода от перепада давления, заданные в параметрах модели, совпадают с полученными в расчете. На графике Dp показано линейное возрастание перепада давления от 0 до 100000 Па за 10 секунд, после чего давление стабилизируется. На графике Qqv показано изменение объемного расхода: при увеличении перепада расход уменьшается в соответствии с заданной табличной зависимостью. В точках 50000 Па, 100000 Па и 150000 Па наблюдаются изломы, соответствующие узловым точкам таблицы Qvdp. При достижении перепада 150000 Па расход становится равным нулю.
Формула для объемного расхода:
где \(f\) — табличная функция, задаваемая параметром Qvdp.
Схема теста

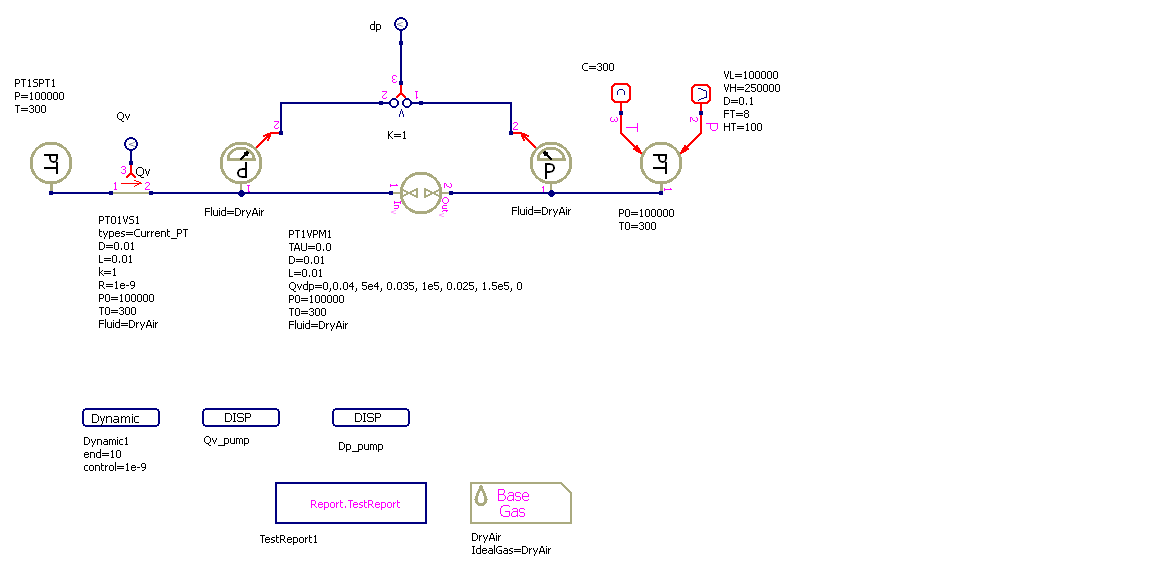

Рисунок 1 - Схема теста
Графики результатов теста

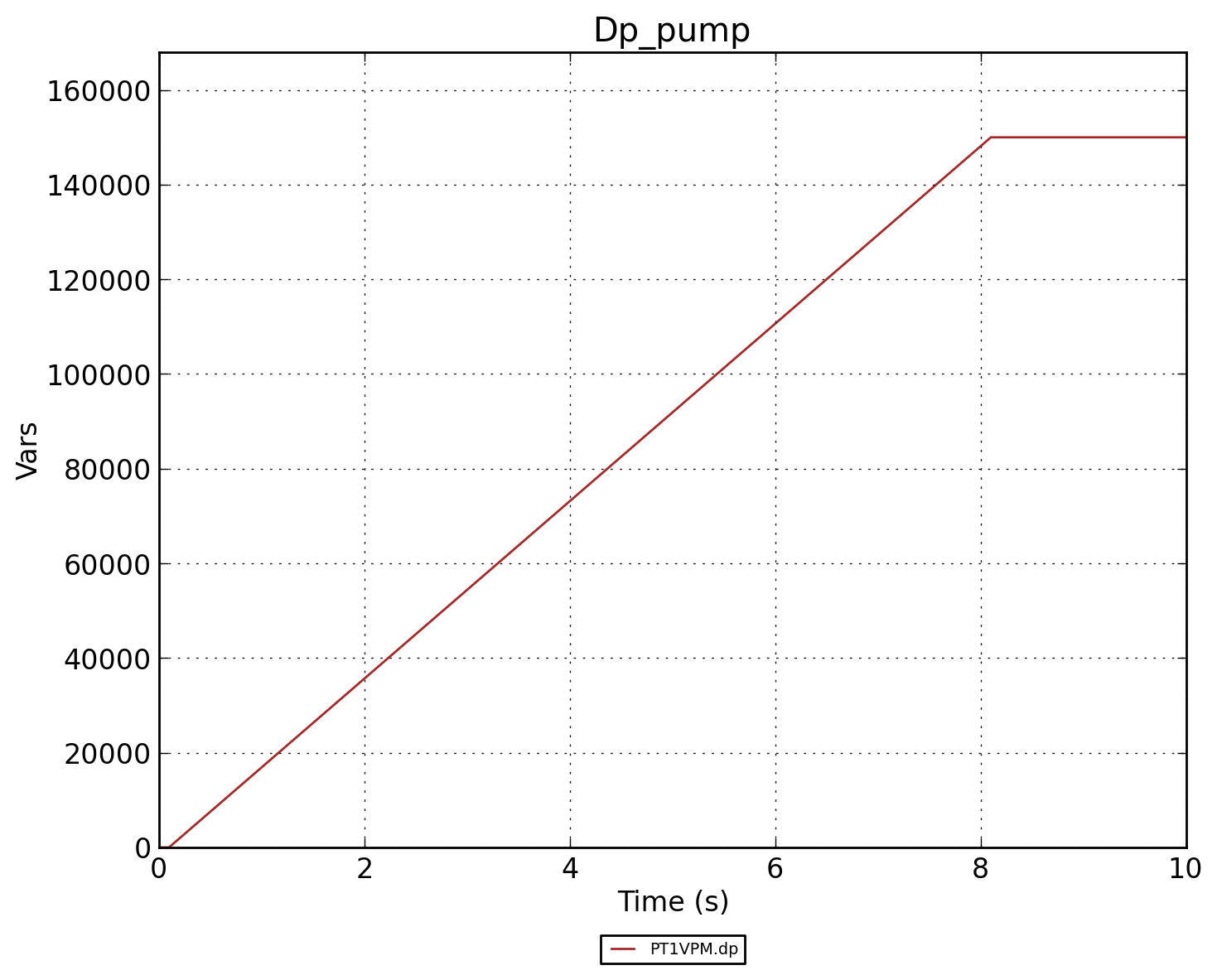

Рисунок 2 - Перепад давления Dp

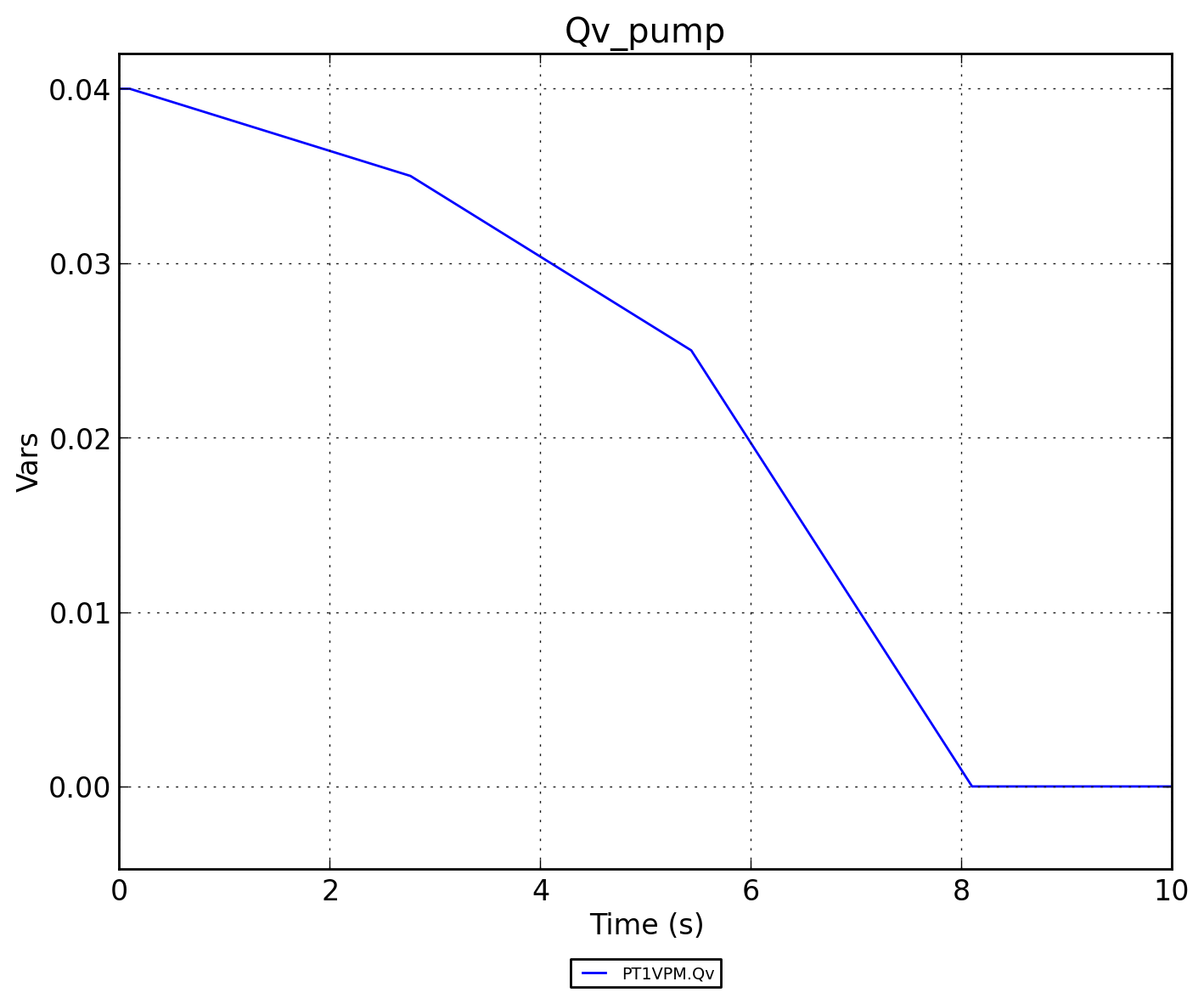

Рисунок 3 - Объемный расход Qv
