Объект: PT01CV
Библиотека: PneumaticsThermo
Имя на уровне решателя: PT01CV
Аннотация: Обратный клапан
Обозначение:
Порты (степени свободы) компонента:
№ |
Обозначение порта |
Тип |
Наименование порта |
|---|---|---|---|
1 |
Port1 |
PNEUMATIC |
Термопневматический порт, вход в элемент |
2 |
Port2 |
PNEUMATIC |
Термопневматический порт, выход из элемента |
Пользовательские параметры модели:
№ |
Параметр |
Тип |
Описание |
Единица |
Значение по умолч. |
|---|---|---|---|---|---|
1 |
D |
real |
Гидравлический диаметр, м |
m |
0.01 |
2 |
Fluid |
Имя объекта свойств среды, - |
|||
3 |
L |
real |
Длина элемента, м |
m |
0.1 |
4 |
MDT |
real |
Коэффициент расхода, - |
0.72 |
|
5 |
P0 |
real |
Начальное давление, Па |
Pa |
101325 |
6 |
POT |
real |
Перепад давления начала открытия, Па |
Pa |
101325 |
7 |
PPT |
real |
Перепад давления полного открытия, Па |
Pa |
202650 |
8 |
T0 |
real |
Начальная температура, K |
K |
293.15 |
9 |
eps |
real |
Абсолютная шероховатость, м |
m |
0.000045 |
Расчетные и измеряемые величины:
№ |
Параметр |
Описание |
Единица |
|---|---|---|---|
1 |
V_Pressure1 |
Давление на порте |
Pa |
2 |
V_SpecificEnthalpy1 |
Удельная энтальпия; |
J/kg |
3 |
V_Density1 |
Плотность рабочей среды; |
kg/m**3 |
4 |
V_Temperature1 |
Температура рабочей среды на порте; |
K |
5 |
S_MassFlow1 |
Массовый расход на порте ; |
kg/s |
6 |
S_EnthalpyFlow1 |
Поток энтальпии на порте ; |
W |
7 |
V_Pressure2 |
Давление на порте |
Pa |
8 |
V_SpecificEnthalpy2 |
Удельная энтальпия; |
J/kg |
9 |
V_Density2 |
Плотность рабочей среды; |
kg/m**3 |
10 |
V_Temperature2 |
Температура рабочей среды на порте; |
K |
11 |
S_MassFlow2 |
Массовый расход на порте ; |
kg/s |
12 |
S_EnthalpyFlow2 |
Поток энтальпии на порте ; |
W |
Пример использования компонента
Модель обратного клапана (PT01CV)
Элемент моделирует местное гидравлическое сопротивление в виде обратного клапана, который открывается при достижении определённого перепада давления и пропускает поток только в одном направлении. Учитывает гидравлический диаметр, перепад давления начала открытия, перепад давления полного открытия, коэффициент расхода, шероховатость и длину элемента. Используется для расчёта гидравлических потерь и массового расхода в трубопроводных системах с обратными клапанами.
Проверка работы обратного клапана при увеличении перепада давлений на портах с 0 до 200000 Па.
Начальные данные:
Схема тестирования:
Схема содержит источник давления PT2SPT1, который создаёт перепад давления от 0 до 200000 Па (VL = 101300 Па, VH = 301300 Па) по трапециевидному закону. Обратный клапан PT01CV установлен в трубопроводе. После клапана установлены датчик плотности PT01DS1, датчик массового расхода PT01MF1 и трубка PT1STK1. Измеряются массовый расход Qm и перепад давления dp. Клапан начинает открываться при перепаде давления dp = 50000 Па и полностью открывается при dp = 100000 Па. Коэффициент расхода MDT = 0.72.
Результат:
При увеличении перепада давления от 0 до 200000 Па обратный клапан открывается. На графике Dp показано, что перепад давления линейно возрастает от 0 до 200000 Па за 1 секунду, после чего остаётся постоянным. На графике MassFlow показано, что массовый расход Qm начинает расти после достижения перепадом давления значения 50000 Па (примерно на 0.3 с), а при достижении 100000 Па (примерно на 0.5 с) клапан полностью открывается, и расход достигает установившегося значения примерно 0.039 кг/с. Далее расход остаётся постоянным. Это подтверждает корректность работы модели обратного клапана.
Формула для массового расхода через клапан:
где: \(Q_m\) — массовый расход, \(\rho\) — плотность, \(v\) — скорость потока, \(S\) — площадь сечения, \(\Delta P\) — перепад давления, \(\zeta\) — коэффициент сопротивления, зависящий от степени открытия клапана.
Схема теста

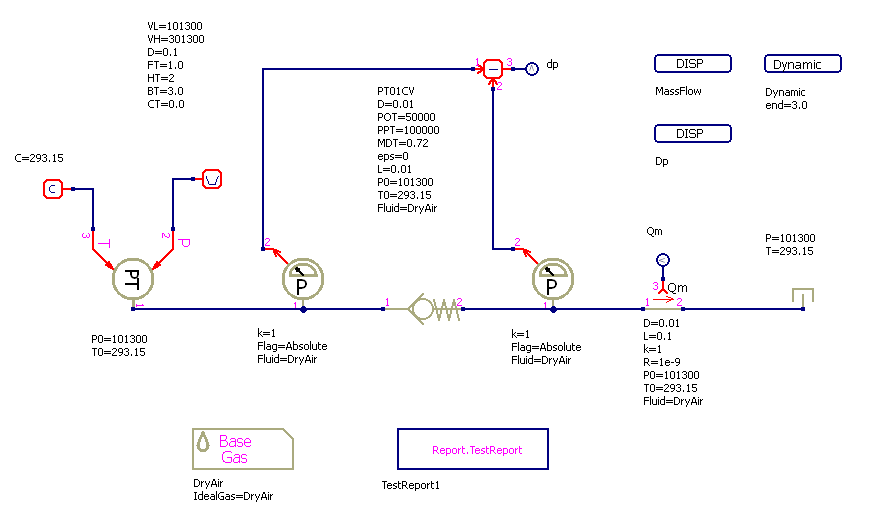

Рисунок 1 - Схема теста
Графики результатов теста

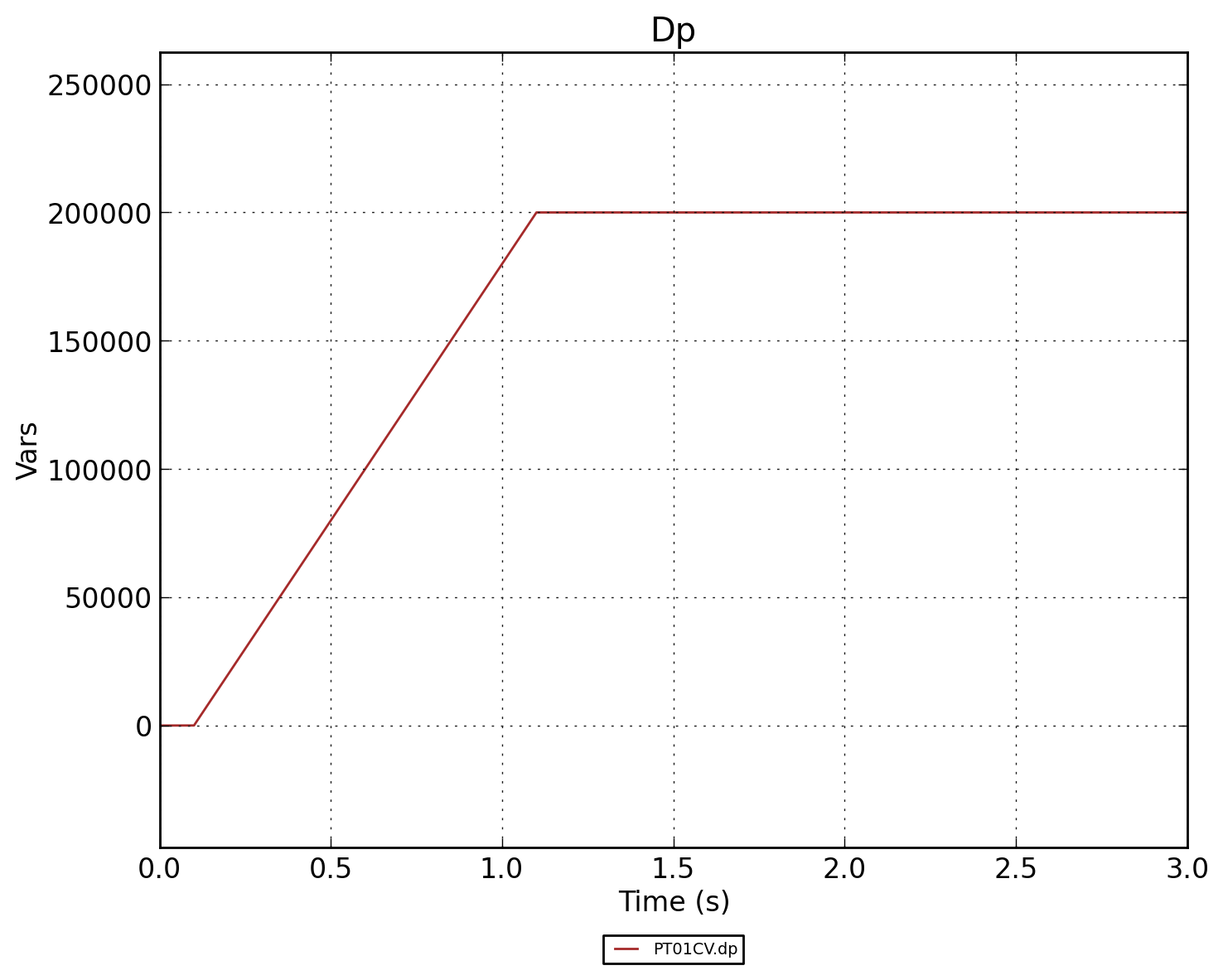

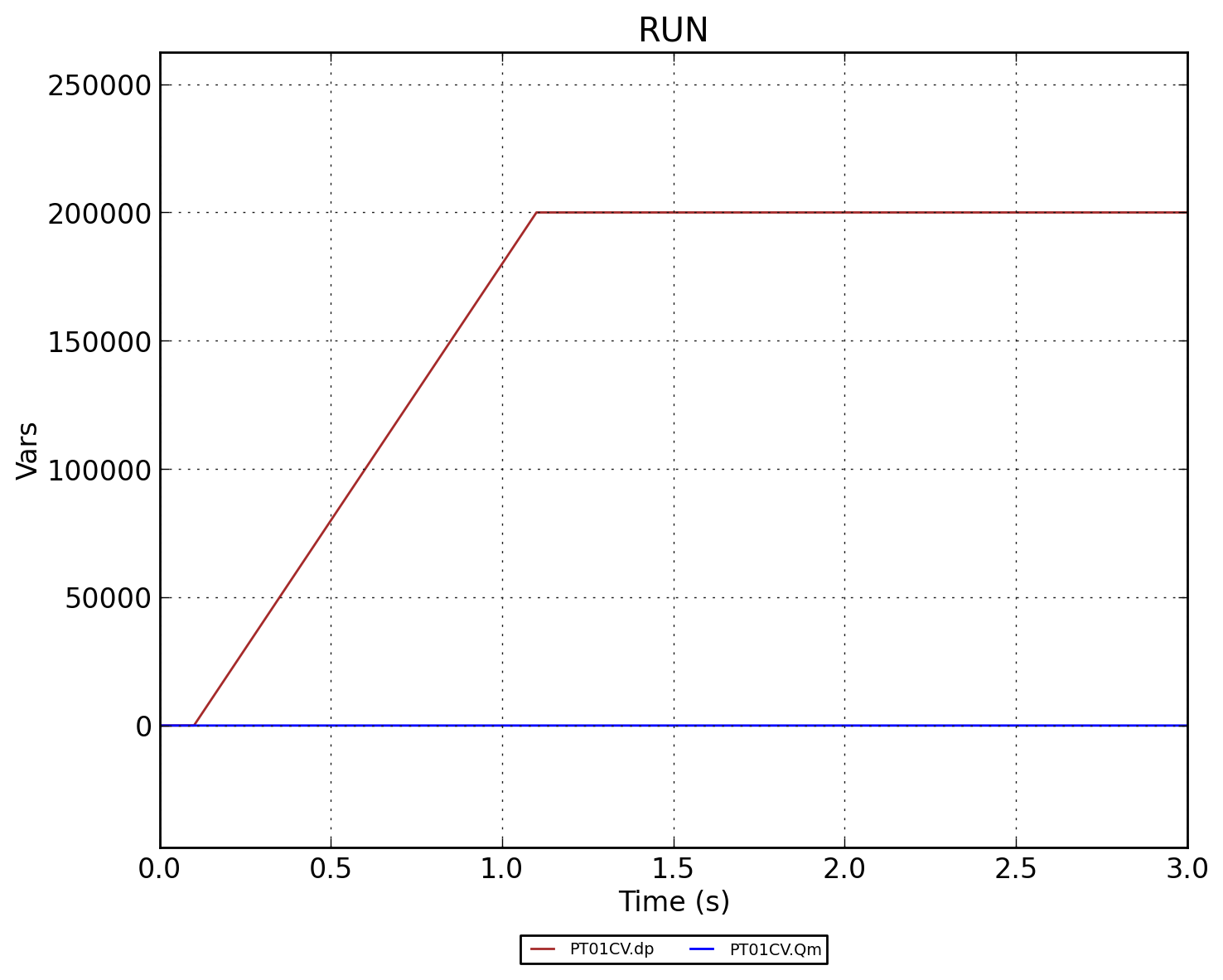

Рисунок 2 - Перепад давления Dp

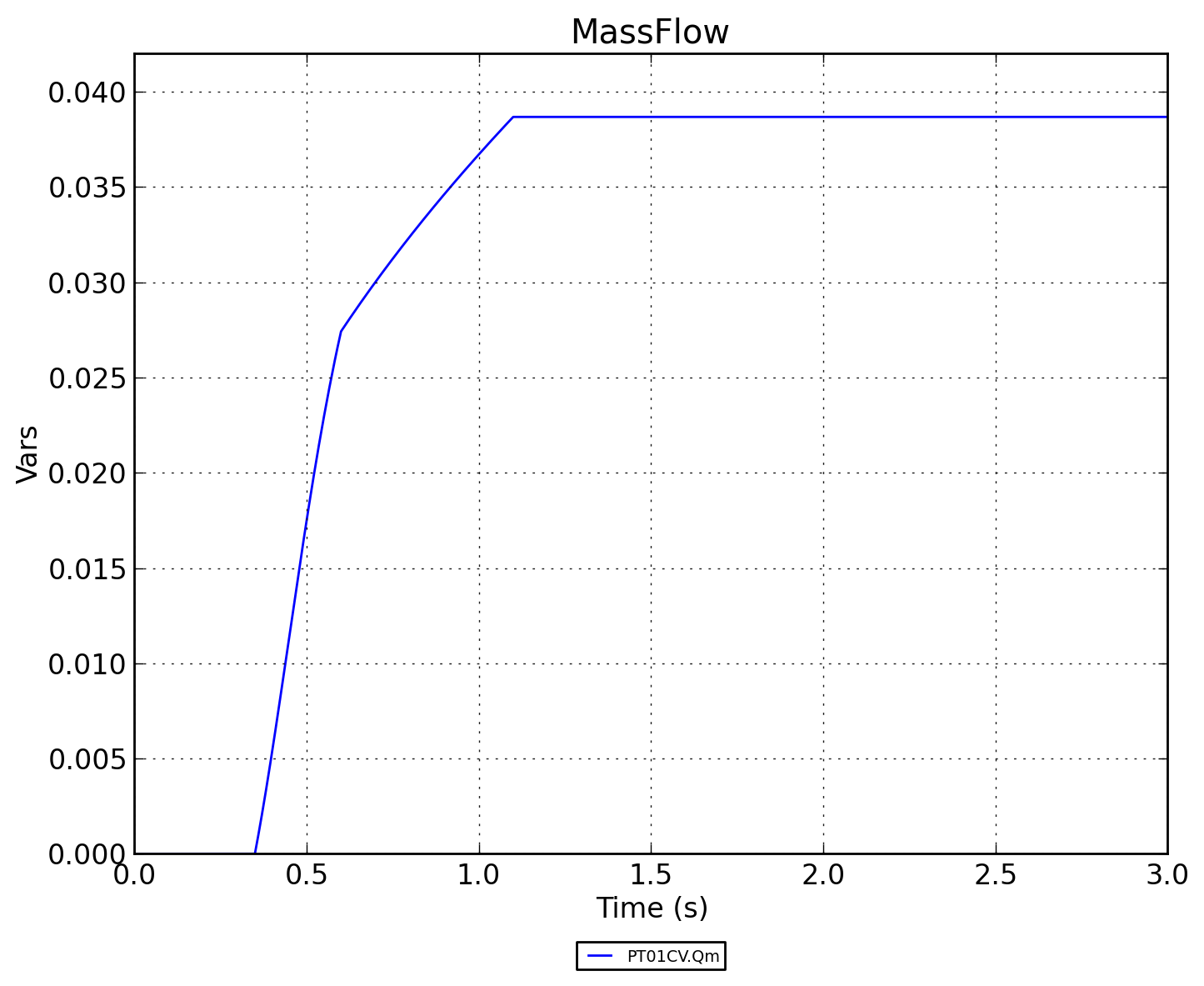

Рисунок 3 - Массовый расход Qm
