Объект: PTV422O
Библиотека: PneumaticsThermo
Имя на уровне решателя: PTV422O
Аннотация: Распределительный клапан 4/2 2-го типа
Обозначение:
Порты (степени свободы) компонента:
№ |
Обозначение порта |
Тип |
Наименование порта |
|---|---|---|---|
1 |
Port1 |
PNEUMATIC |
Гидравлический порт 1 |
2 |
Port2 |
PNEUMATIC |
Гидравлический порт 2 |
3 |
Port3 |
PNEUMATIC |
Гидравлический порт 3 |
4 |
Port4 |
PNEUMATIC |
Гидравлический порт 4 |
5 |
Port5 |
ISIGNAL |
Сигнальный порт |
Пользовательские параметры модели:
№ |
Параметр |
Тип |
Описание |
Единица |
Значение по умолч. |
|---|---|---|---|---|---|
1 |
Cd |
real |
Коэффициент расхода |
0.72 |
|
2 |
D |
real |
Диаметр, м |
m |
0.01 |
3 |
Fluid |
real |
Параметры среды |
20 |
|
4 |
properties_fluid |
list |
Давление и температура среды |
101325, 293.15 |
Расчетные и измеряемые величины:
№ |
Параметр |
Описание |
Единица |
|---|---|---|---|
1 |
V_Pressure1 |
Давление на порте |
Pa |
2 |
V_SpecificEnthalpy1 |
Удельная энтальпия; |
J/kg |
3 |
V_Density1 |
Плотность рабочей среды; |
kg/m**3 |
4 |
V_Temperature1 |
Температура рабочей среды на порте; |
K |
5 |
S_MassFlow1 |
Массовый расход на порте ; |
kg/s |
6 |
S_EnthalpyFlow1 |
Поток энтальпии на порте ; |
W |
7 |
V_Pressure2 |
Давление на порте |
Pa |
8 |
V_SpecificEnthalpy2 |
Удельная энтальпия; |
J/kg |
9 |
V_Density2 |
Плотность рабочей среды; |
kg/m**3 |
10 |
V_Temperature2 |
Температура рабочей среды на порте; |
K |
11 |
S_MassFlow2 |
Массовый расход на порте ; |
kg/s |
12 |
S_EnthalpyFlow2 |
Поток энтальпии на порте ; |
W |
13 |
V_Pressure3 |
Давление на порте |
Pa |
14 |
V_SpecificEnthalpy3 |
Удельная энтальпия; |
J/kg |
15 |
V_Density3 |
Плотность рабочей среды; |
kg/m**3 |
16 |
V_Temperature3 |
Температура рабочей среды на порте; |
K |
17 |
S_MassFlow3 |
Массовый расход на порте ; |
kg/s |
18 |
S_EnthalpyFlow3 |
Поток энтальпии на порте ; |
W |
19 |
V_Pressure4 |
Давление на порте |
Pa |
20 |
V_SpecificEnthalpy4 |
Удельная энтальпия; |
J/kg |
21 |
V_Density4 |
Плотность рабочей среды; |
kg/m**3 |
22 |
V_Temperature4 |
Температура рабочей среды на порте; |
K |
23 |
S_MassFlow4 |
Массовый расход на порте ; |
kg/s |
24 |
S_EnthalpyFlow4 |
Поток энтальпии на порте ; |
W |
25 |
V_port5 |
Значение сигнала на порте (V) |
|
26 |
X_port5 |
Значение интегральной функции от сигнала на порте (X) |
|
27 |
A_port5 |
Значение производной функции от сигнала на порте (A) |
Пример использования компонента
Модель распределительного клапана 4/2 тип 2 (PTV422O)
Элемент моделирует четырёхлинейный двухпозиционный распределительный клапан с управлением от внешнего сигнала. Клапан имеет два рабочих положения: при сигнале = 0 соединяет порты 1 и 3, 2 и 4; при сигнале = 1 соединяет порты 2, 3, 4. Учитывает диаметр клапана, коэффициент расхода и свойства рабочей среды. Используется в пневматических и гидравлических системах для переключения потоков между магистралями.
Проверка работы распределительного клапана при подаче сигнала.
Начальные данные:
Схема тестирования:
Схема содержит распределительный клапан PTV422O1, к портам которого подключены источники давления: PT25PT1 (порт 1, изменяется от 101325 до 151325 Па), PT25PT2 (порт 4, изменяется от 101325 до 121325 Па), PT25PT3 (порт 3, изменяется от 101325 до 131325 Па) и PT15PT1 (порт 2, постоянное 101325 Па). На управляющий порт клапана подаётся трапециевидный сигнал от источника TrapeziumSource1 с параметрами VL = 0, VH = 1, D = 2 с, FT = 1 с, HT = 1 с, BT = 1 с. Массовые расходы через порты измеряются датчиками PT01MF1 (Qp — порт 1), PT01MF2 (Qt — порт 2), PT01MF3 (Qa — порт 4), PT01MF4 (Qb — порт 3). Давления на портах 1, 4 и 3 регистрируются как PTV422O.Pp, PTV422O.Pa и PTV422O.Pb. Результаты выводятся на осциллографы InputSignal (управляющий сигнал), MassFlow (расходы) и Pressure (давления).
Результат:
Изменение режима работы клапана вызвано управляющим сигналом трапециевидной формы. При значении сигнала = 0 клапан соединяет порты 1 и 3, 2 и 4. При значении сигнала = 1 клапан соединяет порты 2, 3, 4.
На графике InputSignal показано изменение управляющего сигнала во времени: сигнал линейно возрастает от 0 до 1 за 1 с (начиная с t = 2 с), удерживается на уровне 1 в течение 1 с, затем линейно убывает до 0 за 1 с. На графике Pressure показано изменение давлений: давление на порту 1 (Pp) возрастает от 101325 до 151325 Па, давление на порту 4 (Pa) возрастает от 101325 до 121325 Па, давление на порту 3 (Pb) возрастает от 101325 до 131325 Па. На графике MassFlow показано изменение массовых расходов:
при сигнале = 0 (t = 0…2 с): Qa = -0.06 кг/с, Qb = -0.06 кг/с, Qp = 0.065 кг/с, Qt = 0.06 кг/с;
при сигнале = 1 (t = 3…4 с): Qa = -0.05 кг/с, Qb = 0, Qp = 0, Qt = 0.11 кг/с;
при возврате сигнала к 0 (t = 5…6 с): Qa = -0.06 кг/с, Qb = -0.06 кг/с, Qp = 0.065 кг/с, Qt = 0.06 кг/с.
Это подтверждает корректность работы модели распределительного клапана 4/2.
Формула для массового расхода через клапан:
где: \(C_d\) — коэффициент расхода, \(S\) — площадь проходного сечения, \(\Delta P\) — перепад давления, \(\rho\) — плотность среды.
При сигнале = 0: соединение портов 1–3, 2–4.
При сигнале = 1: соединение портов 2, 3, 4.
Схема теста

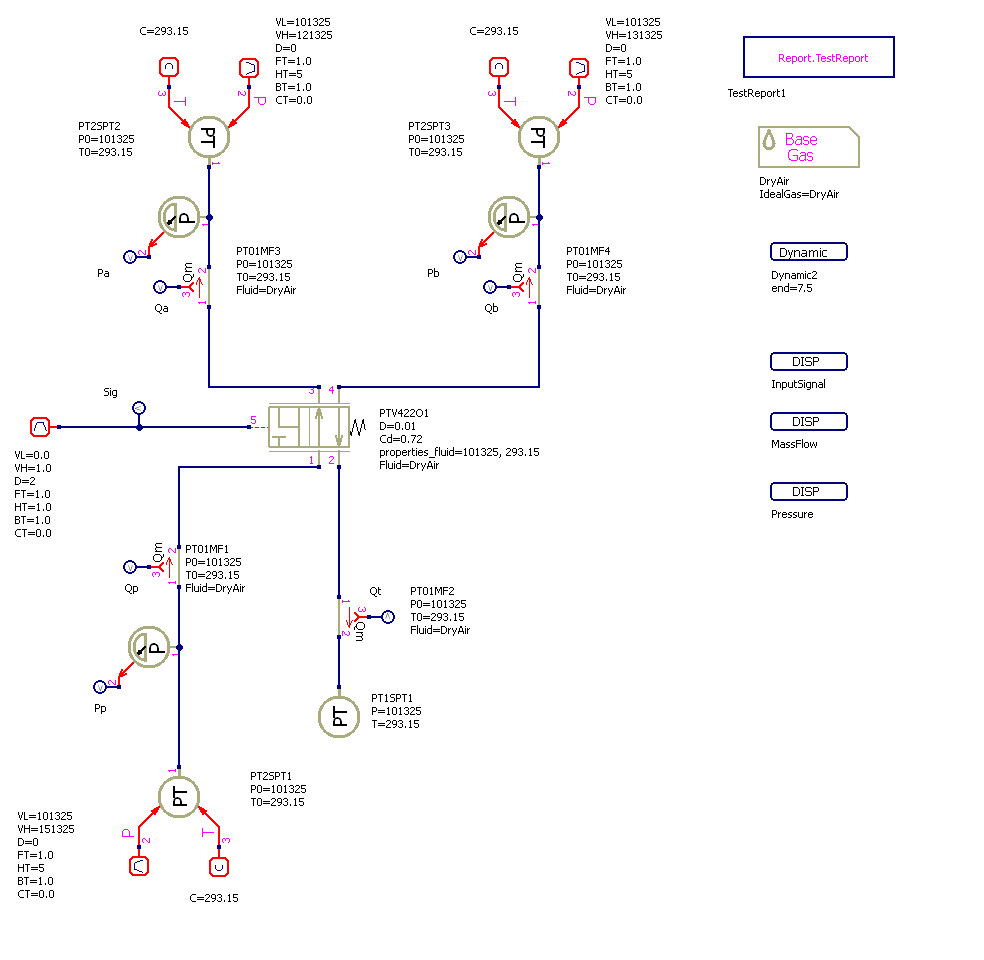

Рисунок 1 - Схема теста
Графики результатов теста

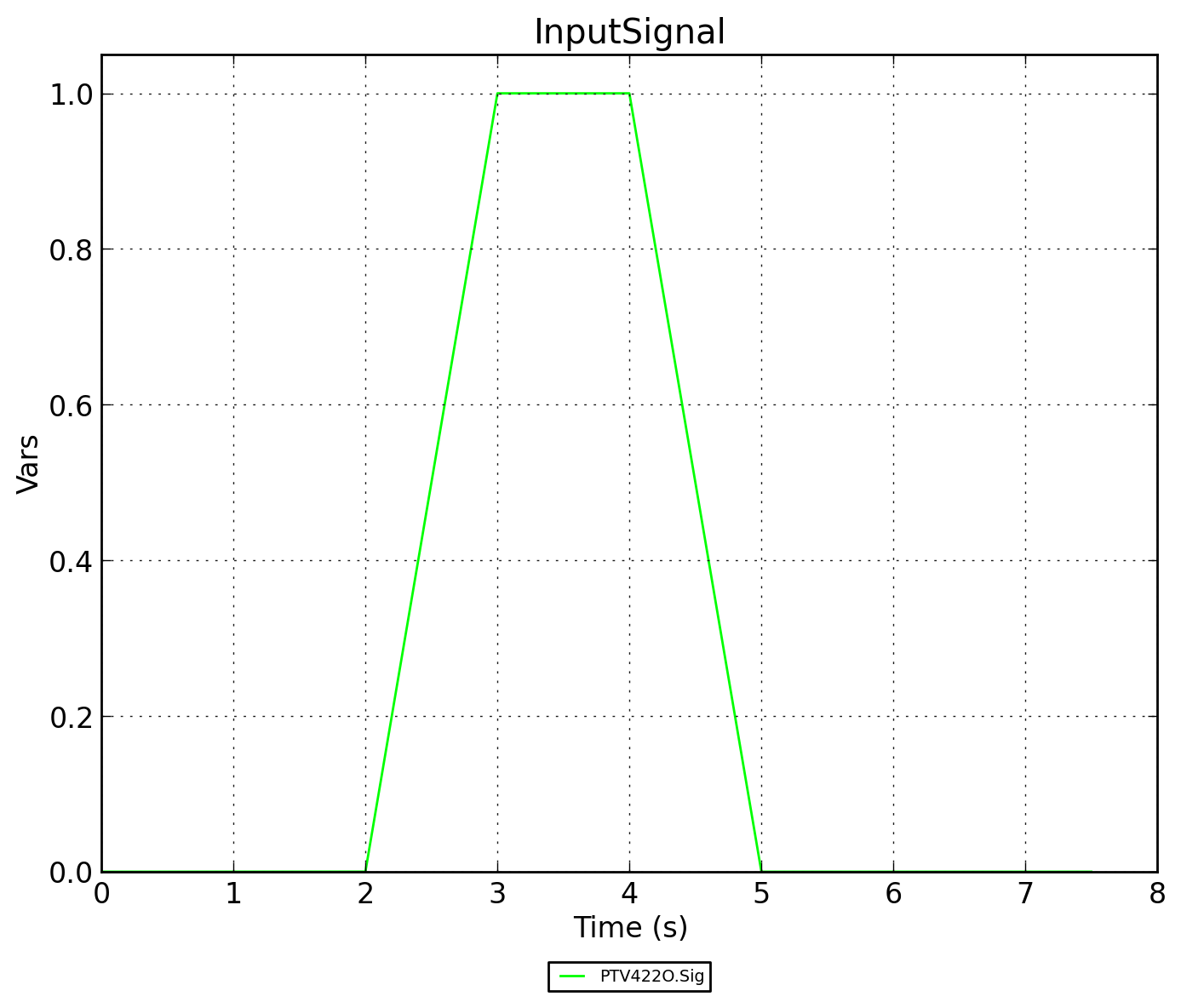

Рисунок 2 - Управляющий сигнал PTV422O.Sig

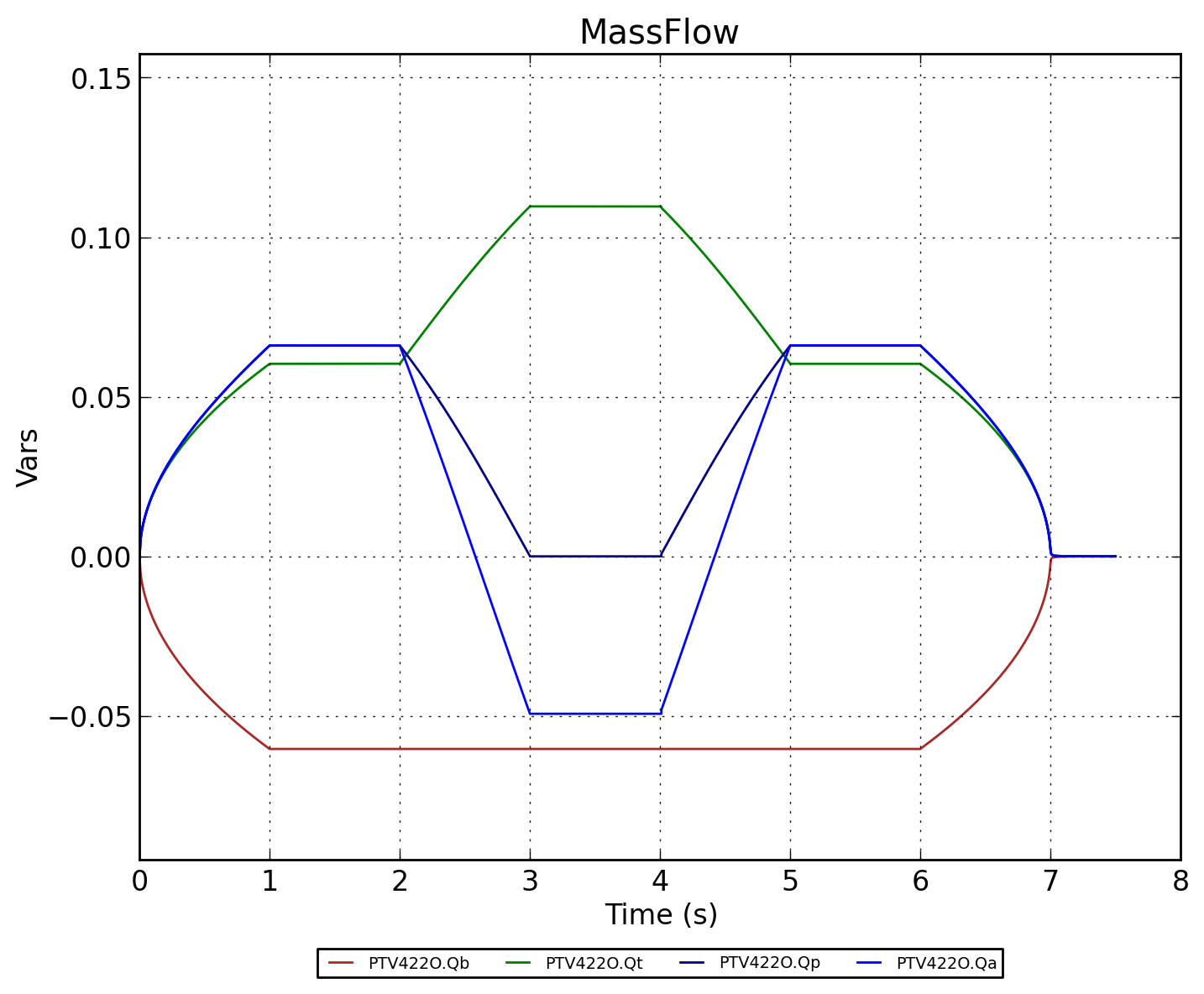

Рисунок 3 - Массовые расходы PTV422O.Qp, PTV422O.Qa, PTV422O.Qb, PTV422O.Qt

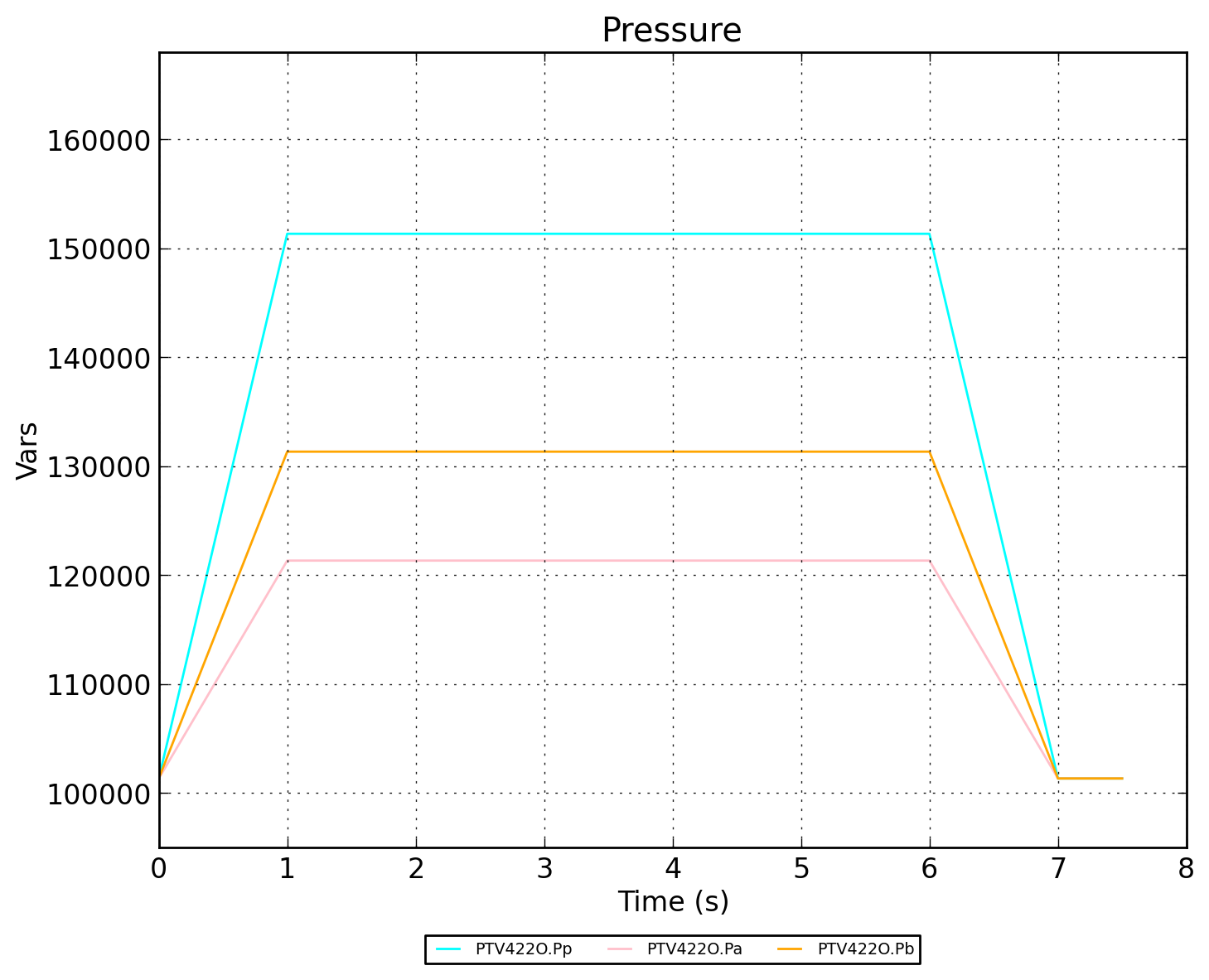

Рисунок 4 - Давления PTV422O.Pp, PTV422O.Pa, PTV422O.Pb
