Объект: HVA331O

Библиотека: Hydro

Имя на уровне решателя: HVA331O

Аннотация: Распределительный клапан 3/3 1-го типа

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	HYDRAULIC	Гидравлический порт 1
2	Port2	HYDRAULIC	Гидравлический порт 2
3	Port3	HYDRAULIC	Гидравлический порт 3
4	Port4	ISIGNAL	Сигнальный порт

Пользовательские параметры модели:

№	Параметр	Тип	Описание	Единица	Значение по умолч.
1	Cd	real	Коэффициент расхода		0.72
2	D	real	Диаметр, м	m	0.01
3	Fluid	Fluid	Параметры среды

Расчетные и измеряемые величины:

№	Параметр	Описание	Единица
1	V_Pressure1	Давление на порте (V)	MPa
2	S_VolumetricFlow1	Объемный расход на порте ;	L/min
3	V_Pressure2	Давление на порте (V)	MPa
4	S_VolumetricFlow2	Объемный расход на порте ;	L/min
5	V_Pressure3	Давление на порте (V)	MPa
6	S_VolumetricFlow3	Объемный расход на порте ;	L/min
7	V_port4	Значение сигнала на порте (V)
8	X_port4	Значение интегральной функции от сигнала на порте (X)
9	A_port4	Значение производной функции от сигнала на порте (A)

Пример использования компонента

Объект распределительного клапана 3/3 тип 1 (HVA331O)

Задаёт модель трёхлинейного трёхпозиционного гидравлического распределительного клапана (3/3) типа 1, предназначенного для управления потоком рабочей жидкости путём переключения между тремя гидравлическими линиями и тремя позициями. Клапан имеет три порта (обычно питание, рабочий выход и слив) и три позиции: нормальную (при нулевом управляющем сигнале) и две активированные (при подаче управляющего сигнала, равного -1 или 1). HVA331O позволяет не только переключать поток между двумя путями, но и обеспечивать нейтральное (закрытое) положение, что даёт возможность удерживать исполнительный механизм в заданном положении без подачи давления.

Проверка работы распределительного клапана при подаче сигнала.

При значении сигнала = -1 клапан соединяет порты 2 и 3

При значении сигнала = 0 клапан закрыт.

При значении сигнала = 1 клапан соединяет порты 1 и 3.

Начальные данные:

Параметры сигнала:

VL = -1 - Пассивный уровень

VH = 1 - Активный уровень

D = 2 - Начальная задержка, с

FT = 1 - Продолжительность переднего фронта , с

HT = 1 - Продолжительность вершины импульса, с

BT = 1 - Продолжительность заднего фронта , с

Параметры модели (HVA331O)

D = 0.01 - Диаметр клапана, м

Cd = 0.72 - Коэффициент расхода

Fluid = Fluid1, Oil - Параметры среды

Pp = 0.1 - 1.1 МПа

Pa = 0.1 - 0.6 МПа

Pt = 0.1 МПа

end = 7.5 - Время интегрирования

Параметры остальных моделей и объектов приведены на схеме.

Результат:

Изменение режима работы клапана вызвано управляющим сигналом трапецевидной формы.

Схема теста

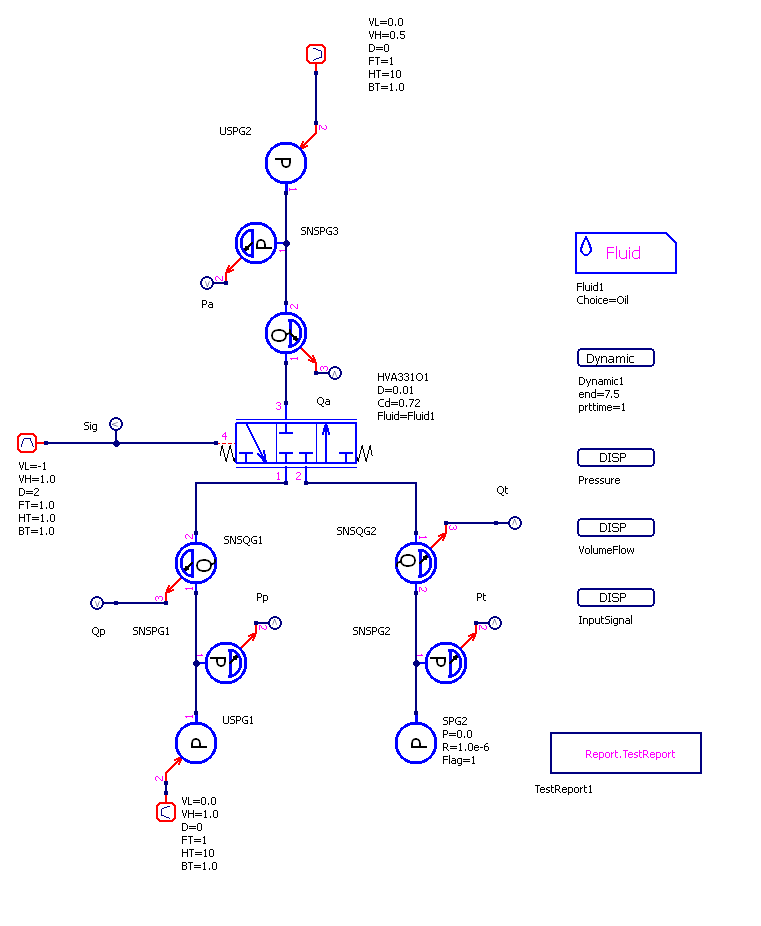

Рисунок 1 - Схема теста

Графики результатов теста

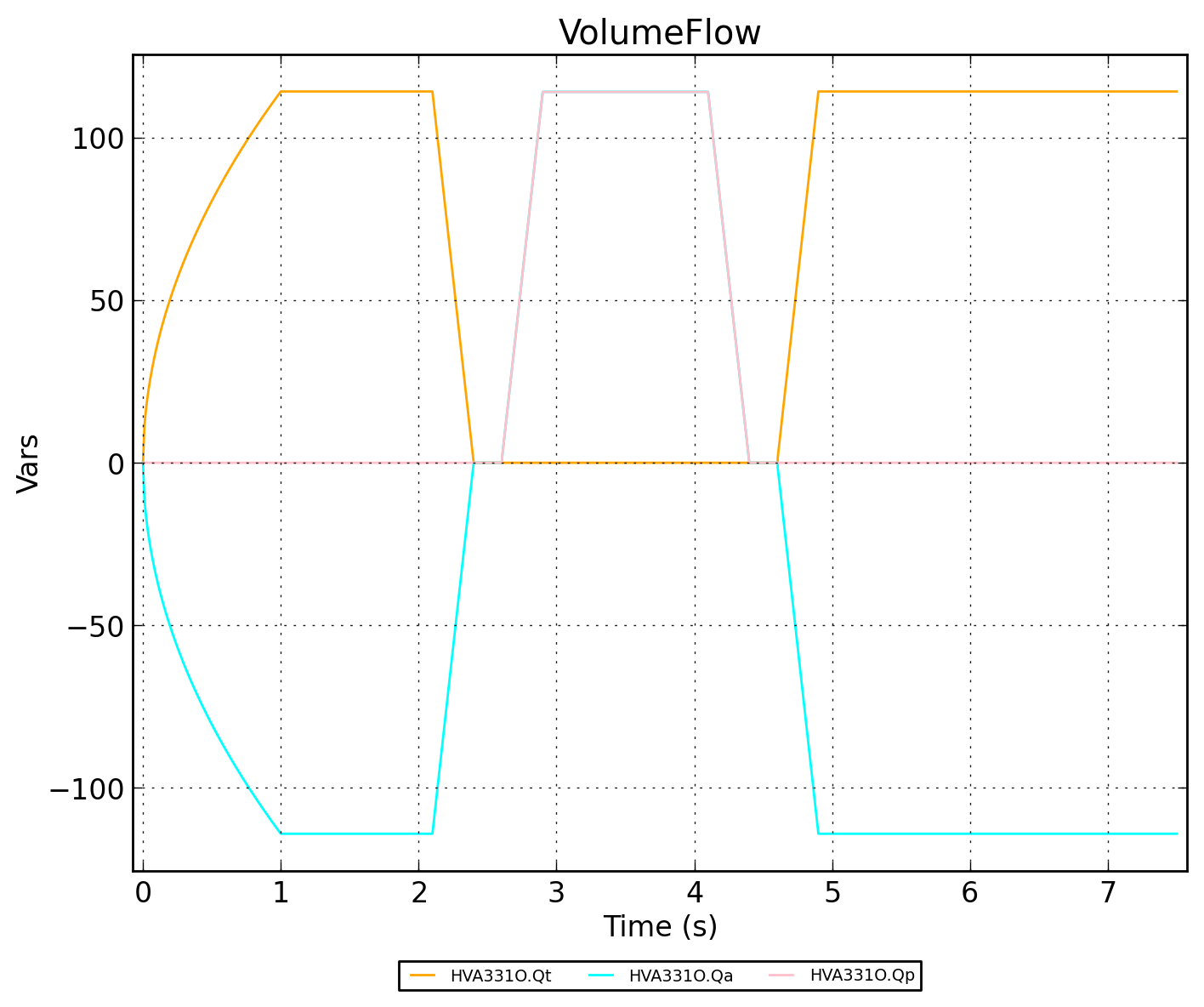

Рисунок 2 - HVA331O.VolumeFlow

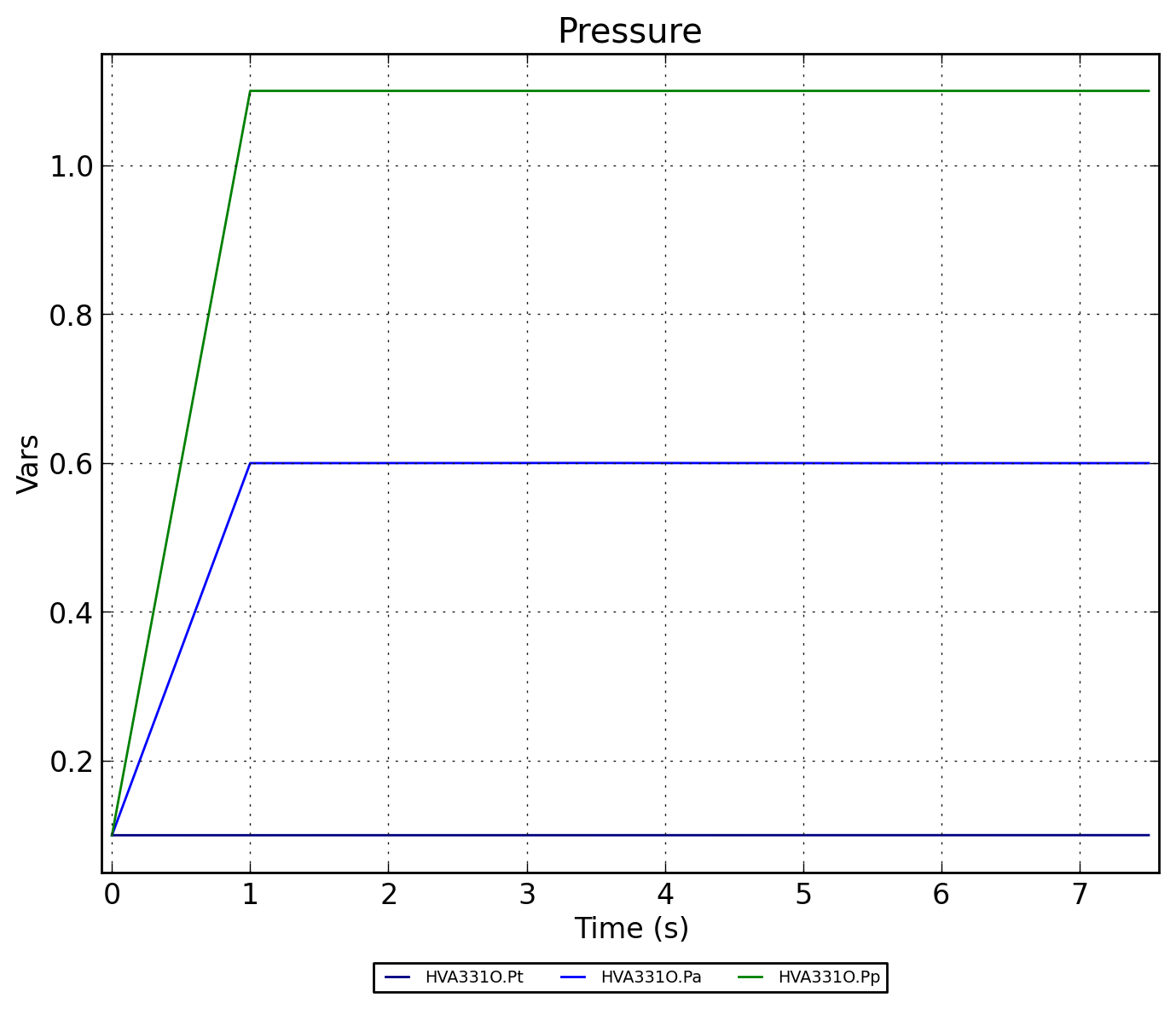

Рисунок 3 - HVA331O.Pressure

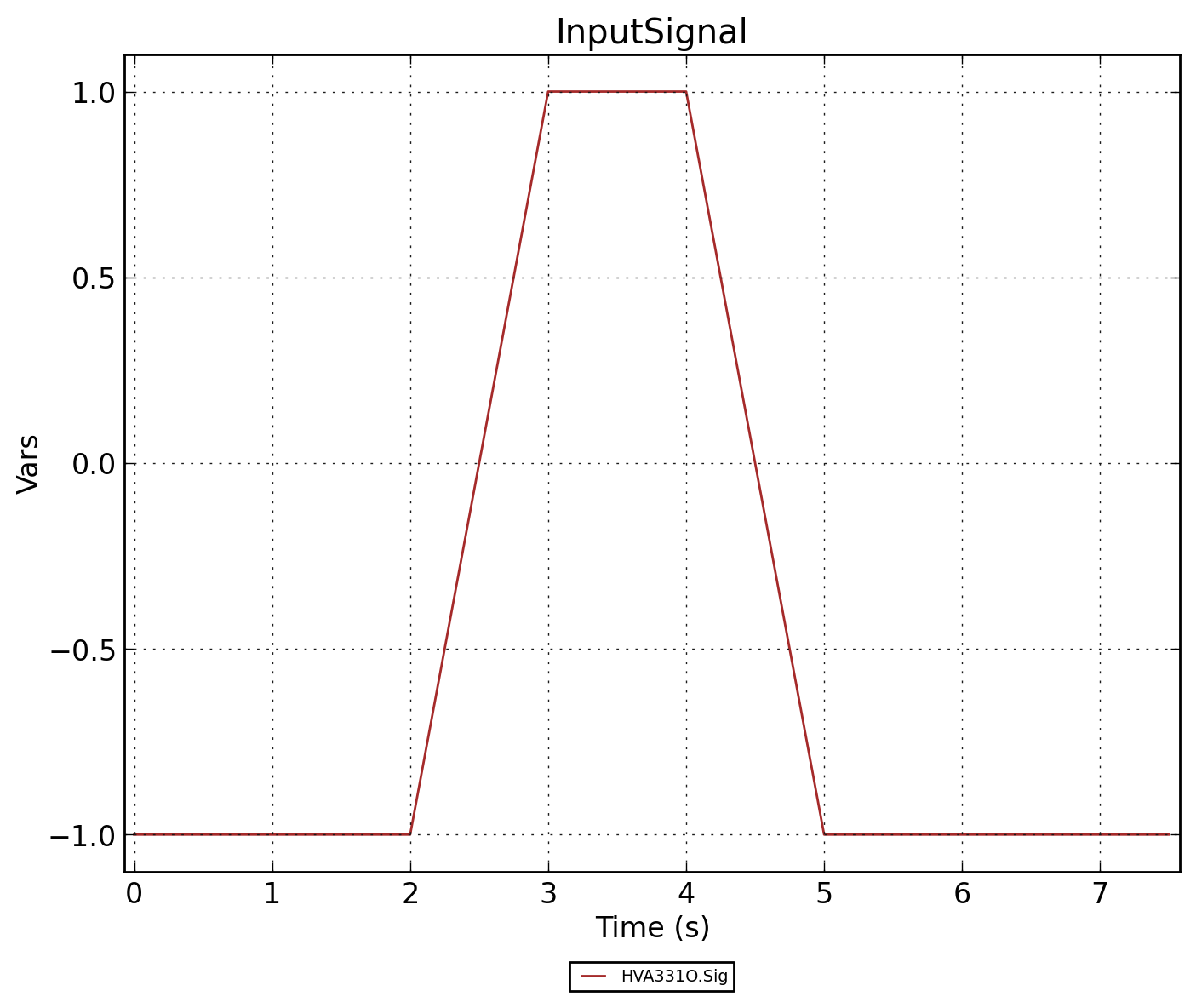

Рисунок 4 - HVA331O.InputSignal

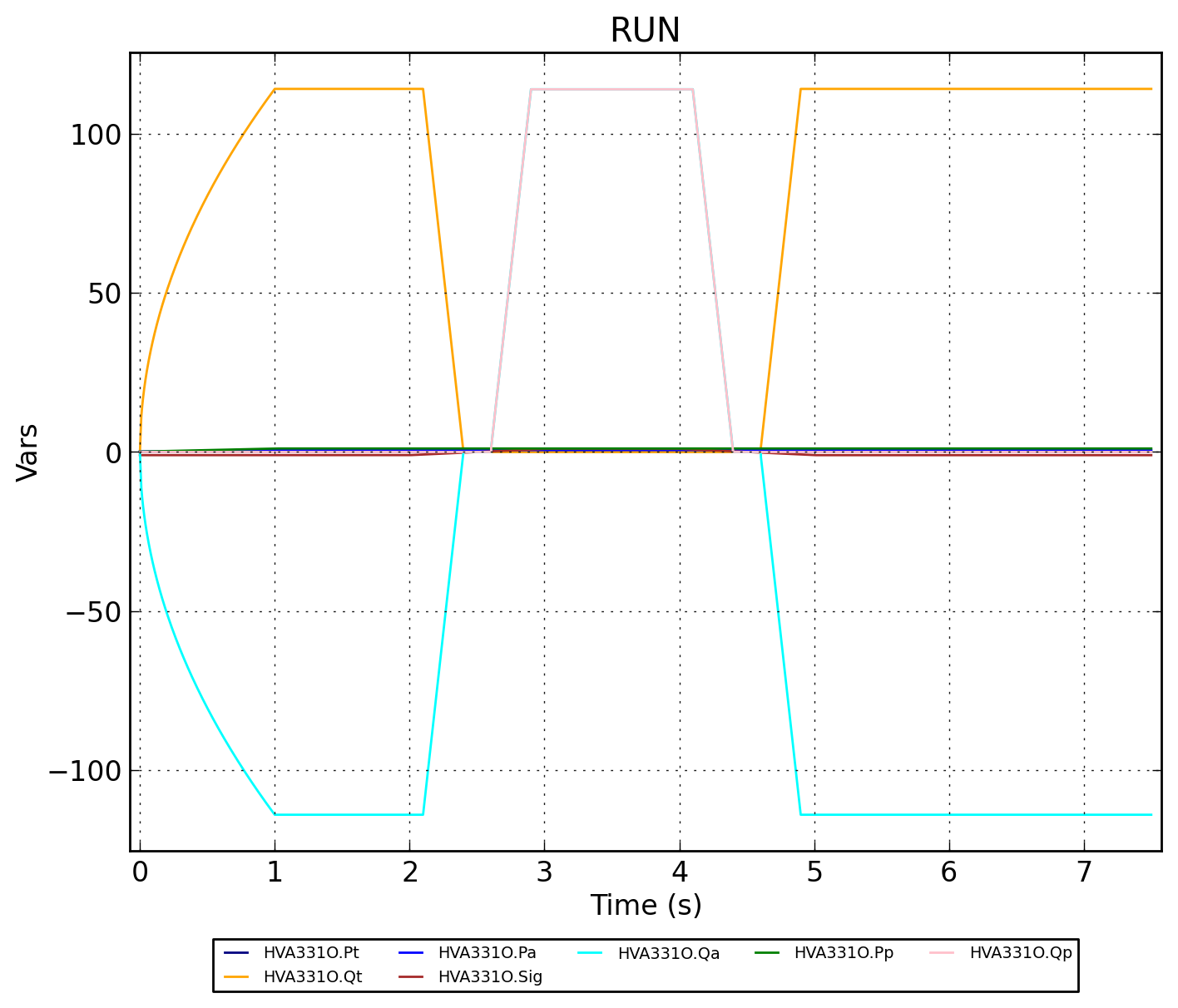

Рисунок 5 - HVA331O.RUN
