Объект: HV1SAF

Библиотека: Hydro

Имя на уровне решателя: HV1SAF

Аннотация: Предохранительный клапан

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	HYDRAULIC	Гидравлический порт 1
2	Port2	HYDRAULIC	Гидравлический порт 2

Пользовательские параметры модели:

№	Параметр	Тип	Описание	Единица	Значение по умолч.
1	Cd	real	Коэффициент расхода		0.72
2	D	real	Диаметр, м	m	0.01
3	Fluid	Fluid	Параметры среды
4	P_cr	real	Давление начала открытия, МПа	Pa	0.2
5	P_fo	real	Давление полного открытия, МПа	Pa	0.5

Расчетные и измеряемые величины:

№	Параметр	Описание	Единица
1	V_Pressure1	Давление на порте (V)	MPa
2	S_VolumetricFlow1	Объемный расход на порте ;	L/min
3	V_Pressure2	Давление на порте (V)	MPa
4	S_VolumetricFlow2	Объемный расход на порте ;	L/min

Пример использования компонента

Модель предохранительного клапана (HV1SAF)

Задаёт модель гидравлического предохранительного клапана, предназначенного для защиты гидросистемы от недопустимого повышения давления. Клапан автоматически открывается, когда давление на входе достигает заданной величины (давления настройки), и сбрасывает часть рабочей жидкости на слив, поддерживая давление в системе на безопасном уровне. Элемент используется для моделирования защиты насосов, гидроцилиндров, гидромоторов и других элементов гидросистемы от перегрузки по давлению.

Проверка работы предохранительного клапана при подаче сигнала.

При значении сигнала = 0 клапан закрыт

При достижении значения сигнала = 0,2 клапан начинает открываться

При достижении значения сигнала = 0,5 клапан открыт полностью

Начальные данные:

Параметры сигнала:

VL = 0 - Пассивный уровень

VH = 1 - Активный уровень

D = 1 - Начальная задержка, с

FT = 1 - продолжительность переднего фронта , с

HT = 1 - продолжительность вершины импульса, с

BT = 1 - продолжительность заднего фронта , с

Параметры модели (HV1SAF)

D = 0.01 м - диаметр клапана

Cd = 0.72 - Коэффициент расхода

P__cr = 0.2 - давление начала открытия, МПа

P__fo = 0.5 - давление полного открытия, МПа

Fluid = Fluid1 - параметры среды

end = 5 - Время интегрирования

Перепад давлений между узлами 1 и 2 меняется динамически от значения 0 МПа до 1 МПа, затем уменьшается до нуля.

Параметры остальных моделей и объектов приведены на схеме.

Результат:

Изменение режима работы клапана вызвано управляющим сигналом трапецевидной формы.

Схема теста

Рисунок 1 - Схема теста

Графики результатов теста

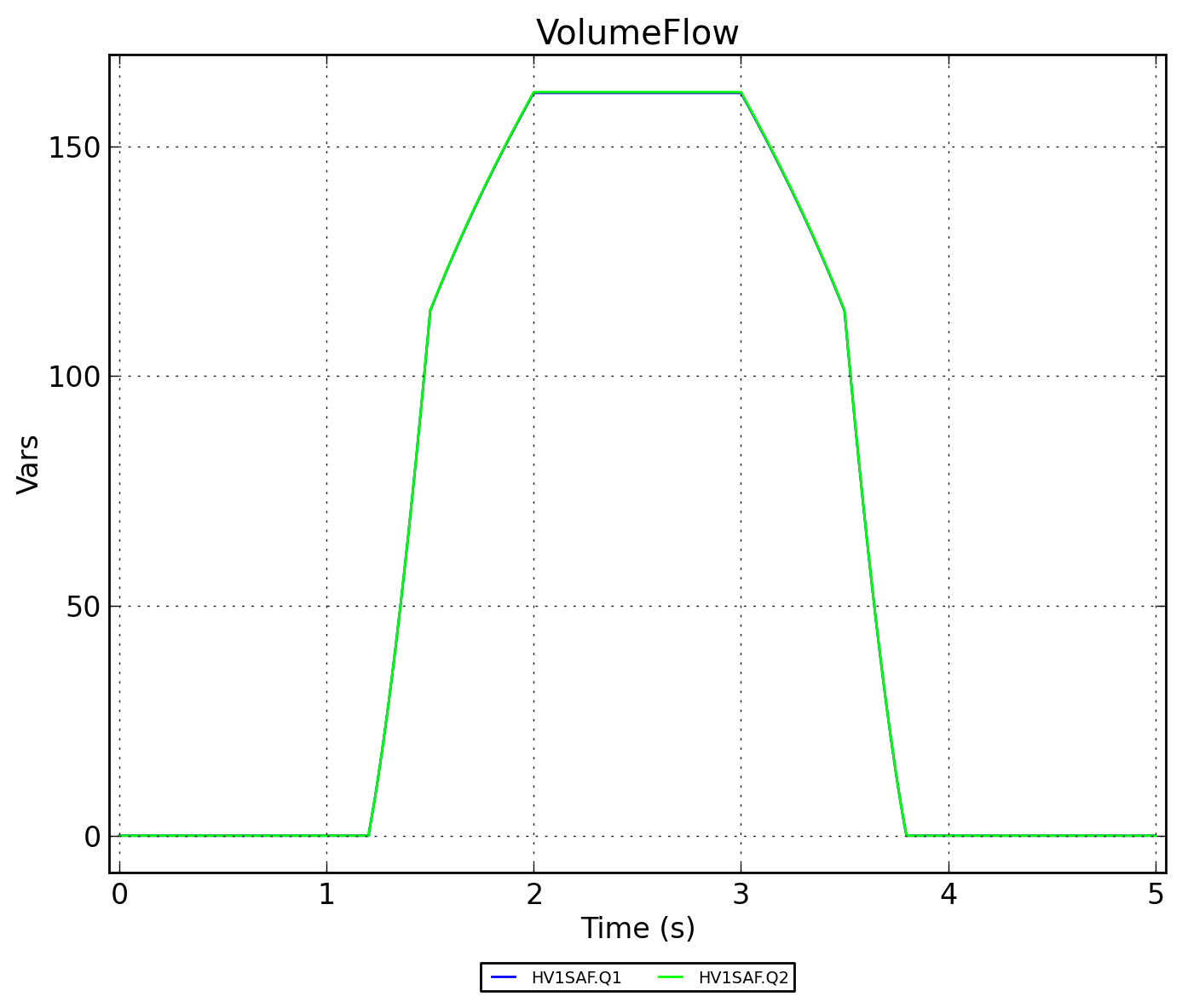

Рисунок 2 - HV1SAF.VolumeFlow

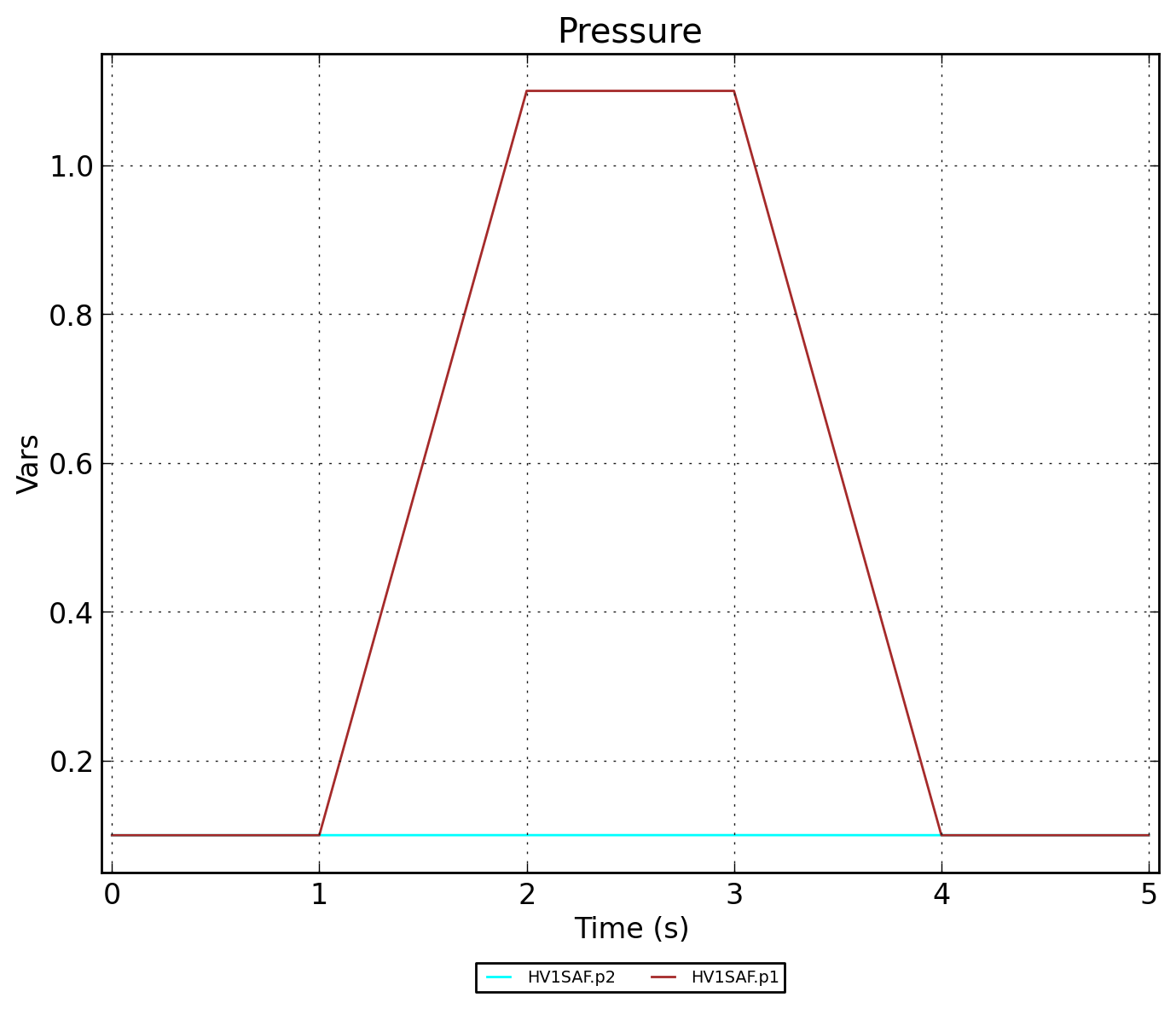

Рисунок 3 - HV1SAF.Pressure

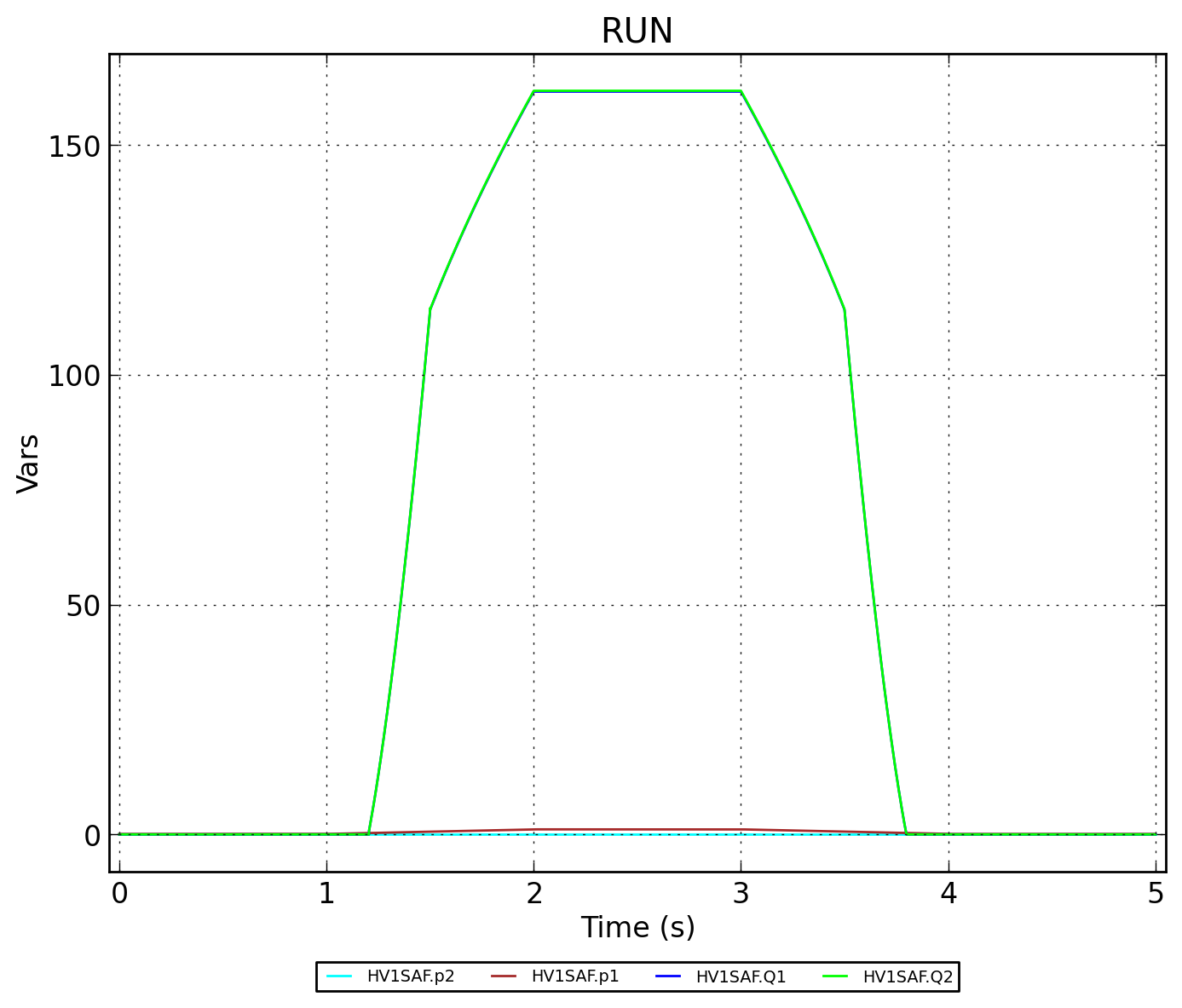

Рисунок 4 - HV1SAF.RUN
