Объект: HV1RED

../../../../_images/logo_ru_no_text.png

Библиотека: Hydro

Имя на уровне решателя: HV1RED

Аннотация: Редукционный клапан

Обозначение: Редукционный клапан

Порты (степени свободы) компонента:

№

Обозначение порта

Тип

Наименование порта

1

Port1

HYDRAULIC

Гидравлический порт 1

2

Port2

HYDRAULIC

Гидравлический порт 2

Пользовательские параметры модели:

№

Параметр

Тип

Описание

Единица

Значение по умолч.

1

Cd

real

Коэффициент расхода

0.72

2

D

real

Диаметр, м

m

0.01

3

Fluid

Fluid

Параметры среды

4

P_cr

real

Давление начала закрытия, МПа

Pa

0.2

5

P_fo

real

Давление полного закрытия, МПа

Pa

0.5

Расчетные и измеряемые величины:

№

Параметр

Описание

Единица

1

V_Pressure1

Давление на порте (V)

MPa

2

S_VolumetricFlow1

Объемный расход на порте ;

L/min

3

V_Pressure2

Давление на порте (V)

MPa

4

S_VolumetricFlow2

Объемный расход на порте ;

L/min

Пример использования компонента

Модель клапана редукционного (HV1RED)

Задаёт модель гидравлического редукционного клапана (клапана понижения давления), предназначенного для снижения давления рабочей жидкости на выходе до заданного значения и поддержания его постоянным независимо от колебаний давления на входе и расхода через клапан. Элемент моделирует работу клапана в режиме редуцирования и используется для моделирования систем, в которых необходимо обеспечить пониженное давление в отдельных контурах или участках гидросистемы.

Проверка работы редукционного клапана при подаче сигнала.

Начальные данные:

Параметры модели (HV1RED)
На порту 2 клапана:
При значении сигнала = 0 клапан закрыт
При достижении значения сигнала = 0,2 клапан начинает закрываться
При достижении значения сигнала = 0,5 клапан закрыт полностью

Параметры сигнала упр. источника давления на порту 1 клапана:
VL = 0 - Пассивный уровень
VH = 1 - Активный уровень
D = 0 - Начальная задержка, с
FT = 1 - продолжительность переднего фронта , с
HT = 10 - продолжительность вершины импульса, с
BT = 1 - продолжительность заднего фронта , с

Параметры сигнала упр. источника давления на порту 2 клапана:
VL = 0 - Пассивный уровень
VH = 0.7 - Активный уровень
D = 2 - Начальная задержка, с
FT = 1 - продолжительность переднего фронта , с
HT = 1 - продолжительность вершины импульса, с
BT = 1 - продолжительность заднего фронта , с

Параметры клапана:

D = 0.01 м - диаметр клапана
Cd = 0.72 - Коэффициент расхода
P__cr = 0.2 - давление начала открытия, МПа
P__fo = 0.5 - давление полного открытия, МПа
Fluid = Fluid1, Oil - параметры среды

end = 6 - Время интегрирования

Параметры остальных моделей и объектов приведены на схеме.

Результат:

Изменение режима работы клапана вызвано управляющим сигналом трапецевидной формы.

Схема теста
../../../../_images/HV1RED.sch.png

Рисунок 1 - Схема теста

Графики результатов теста
../../../../_images/HV1RED.VolumeFlow.png

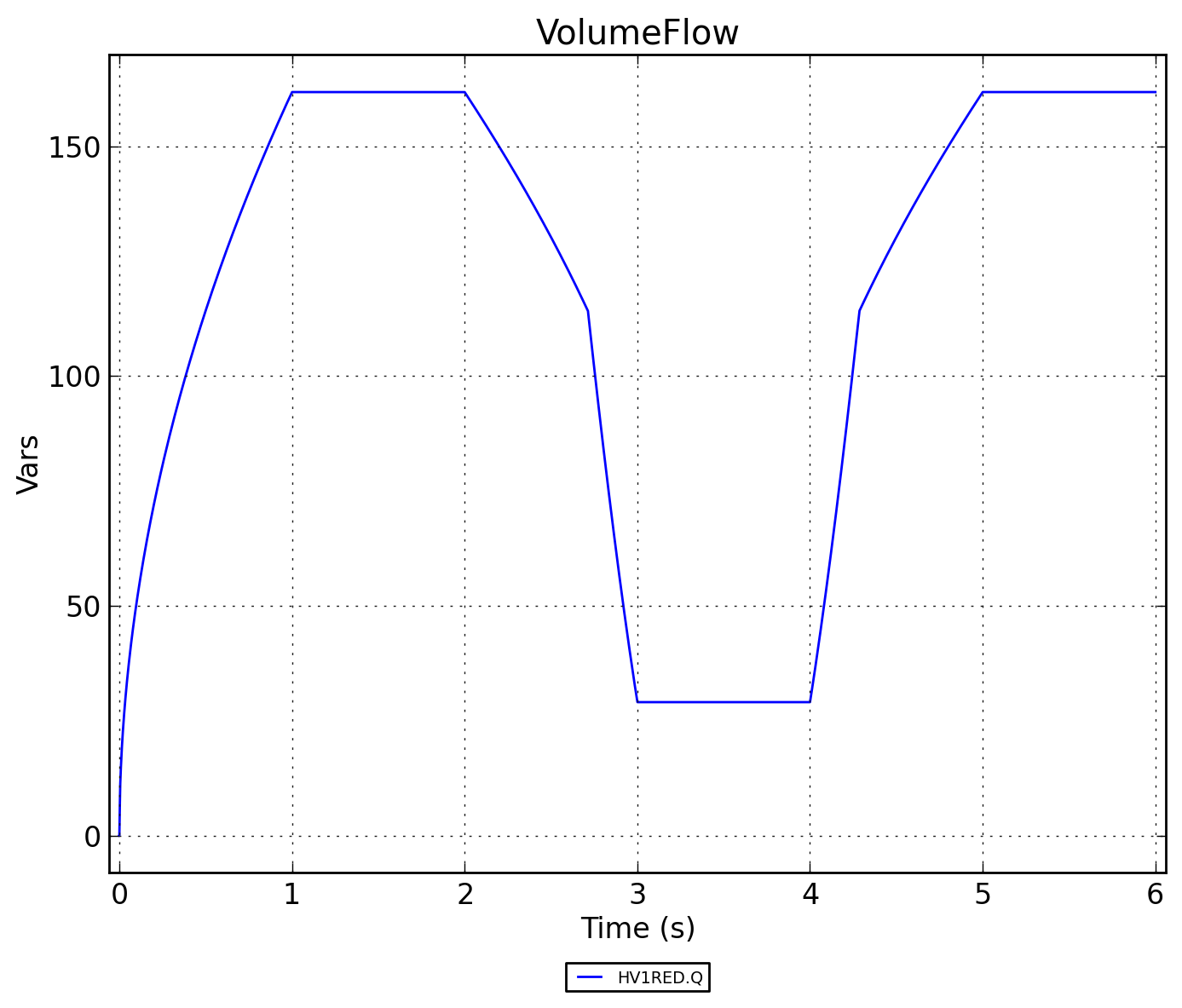

Рисунок 2 - HV1RED.VolumeFlow

../../../../_images/HV1RED.Pressure.png

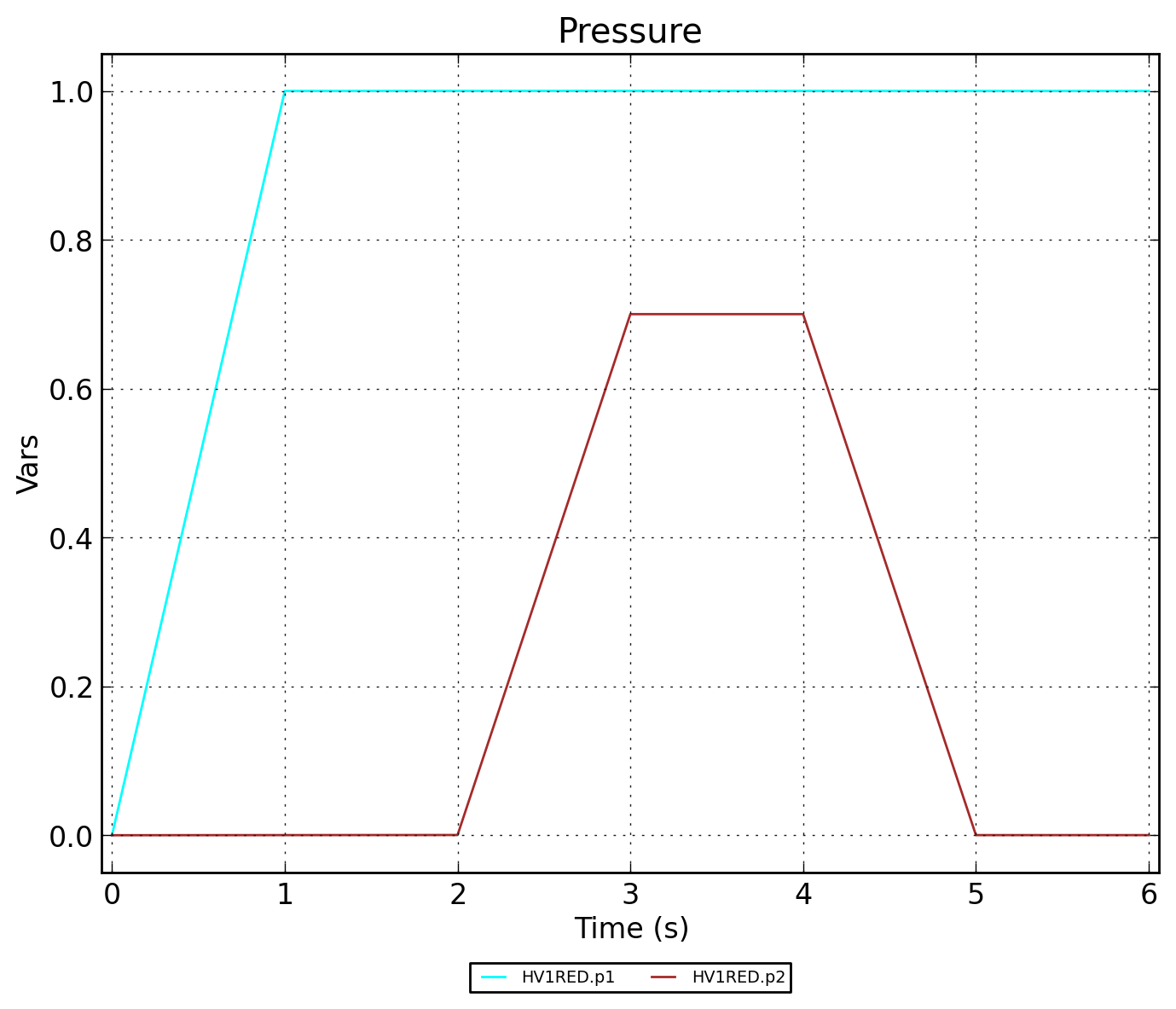

Рисунок 3 - HV1RED.Pressure

../../../../_images/HV1RED.RUN.png

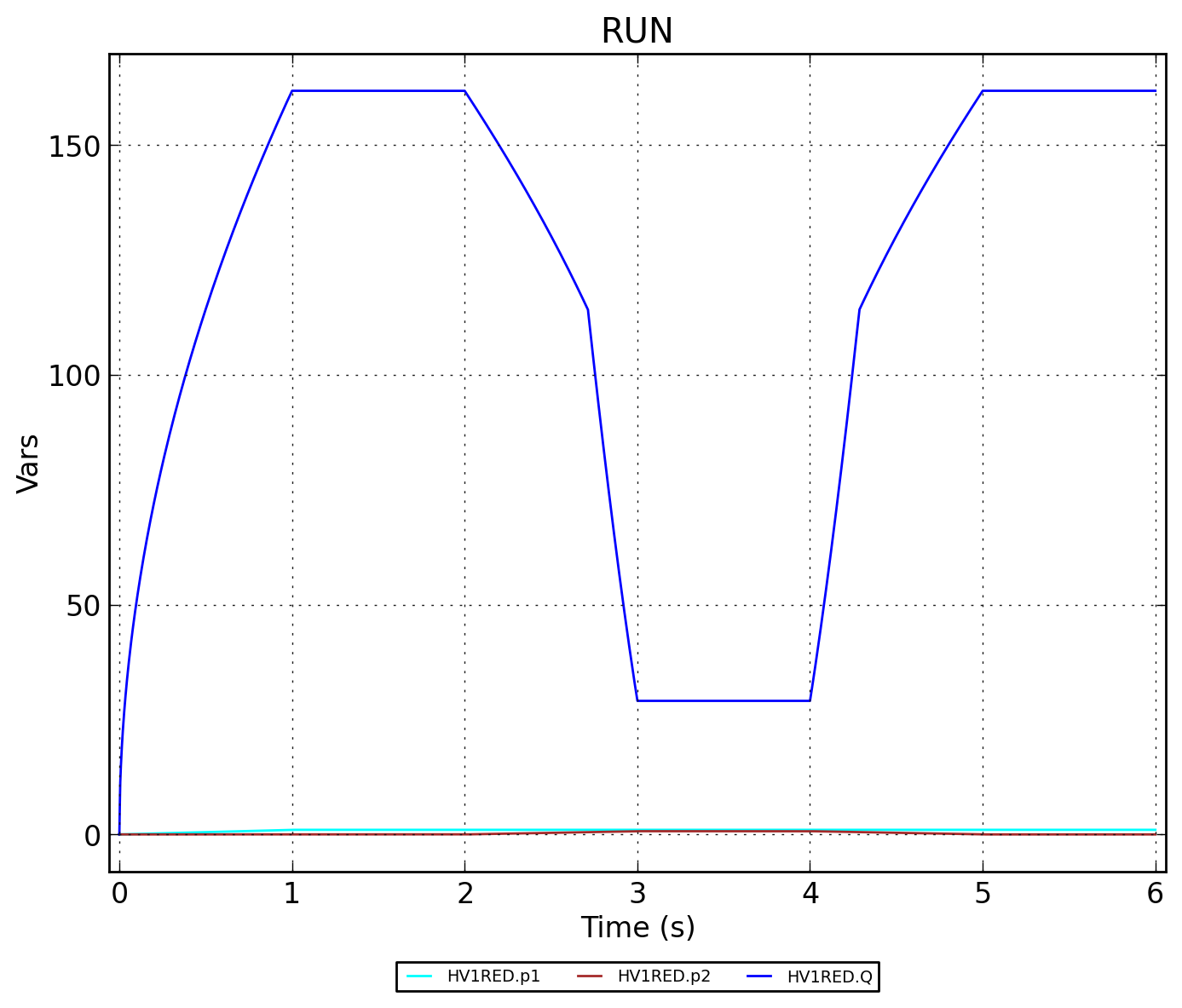

Рисунок 4 - HV1RED.RUN
