Объект: Fluid

Библиотека: Hydro

Имя на уровне решателя: Fluid

Аннотация: Свойства жидкости

Обозначение:

Пользовательские параметры модели:

№	Параметр	Тип	Описание	Единица	Значение по умолч.
1	ALF	real	Коэффициент объемного расширения жидкости, 1/°C	1/degC	7e-4
2	Choice	string	Выбор жидкости [Oil, H2O, User]		Oil
3	Density	real	Плотность жидкости при атмосферном давлении и температуре 20 грС, кг/м³	K	875
4	Elasticity	real	Модуль упругости жидкости при атмосферном давлении и температуре 20 грС, МПа	K	1.8e3
5	Kinematic Viscosity	real	Кинематическая вязкость жидкости при атмосферном давлении и температуре 50 °C, сСт	K	32
6	ME	real	Коэффициент пропорциональности модуля упругости жидкости от давления, 1/МПа	1/MPa	12
7	MNU	real	Пьезокоэффициент в экспоненциальной зависимости вязкости от давления, 1/МПа	1/MPa	0.03
8	N	real	Показатель политропы процесса		1.4
9	SNU	real	Термокоэффициент в экспоненциальной зависимости вязкости от температуры, 1/°C	1/degC	0.03
10	TG	real	Температура жидкости, грС	K	40
11	VG0	real	Относительное газосодержание жидкости при атмосферном давлении		0.002

Пример использования компонента

Модель свойств жидкости (Fluid)

Задаёт модель рабочей жидкости (гидравлической среды), определяющую её физические свойства, которые используются другими гидравлическими элементами (трубопроводами, дросселями, клапанами, цилиндрами, насосами). Модель описывает зависимость плотности, вязкости, модуля упругости и других параметров от давления и температуры. В отличие от постоянных значений, задаваемых напрямую в элементах, Fluid позволяет централизованно управлять свойствами рабочей среды для всей гидросистемы.

Проверка изменения объема газового аккумулятора при разных показателях политропы.

Начальные данные:

Параметры модели (Fluid)

Свойства жидкости, Fluid_14

Choice = User - Выбор жидкости [Oil, H2O, User]

TG = 40 - Температура жидкости, грС

Kinematic_Viscosity = 15.8655 - Кинематическая вязкость жидкости при атмосферном давлении и температуре 50 °C, сСт

Density = 989.9 - Плотность жидкости при атмосферном давлении и температуре 20 грС, кг/м³

Elasticity = 1.8e3 - Модуль упругости жидкости при атмосферном давлении и температуре 20 грС, МПа

MNU = 0.0 - Пьезоэффективен в экспоненциальной зависимости вязкости от давления, 1/МПа

ME = 12 - Коэффициент пропорциональности модуля упругости жидкости от давления, 1/МПа

VG0 = 0.0 - Относительное газосодержание жидкости при атмосферном давлении

N = 1.4 - Показатель политропы процесса

SNU = 0.0 - Термоэффективен в экспоненциальной зависимости вязкости от давления, 1/°С

ALF = 0.0 - Коэффициент объемного расширения жидкости, 1/°С

Свойства жидкости, Fluid_16

Choice = User - Выбор жидкости [Oil, H2O, User]

TG = 40 - Температура жидкости, грС

Kinematic_Viscosity = 15.8655 - Кинематическая вязкость жидкости при атмосферном давлении и температуре 50 °C, сСт

Density=989.9 - Плотность жидкости при атмосферном давлении и температуре 20 грС, кг/м³

Elasticity=1.8e3 - Модуль упругости жидкости при атмосферном давлении и температуре 20 грС, МПа

MNU = 0.0 - Пьезоэффективен в экспоненциальной зависимости вязкости от давления, 1/МПа

ME = 12 - Коэффициент пропорциональности модуля упругости жидкости от давления, 1/МПа

VG0 = 0.0 - Относительное газосодержание жидкости при атмосферном давлении

N = 1.6 - Показатель политропы процесса

SNU = 0.0 - Термоэффективен в экспоненциальной зависимости вязкости от давления, 1/°С

ALF = 0.0 - Коэффициент объемного расширения жидкости, 1/°С

end = 3 - Время интегрирования

Результат:

Возрастающее давление на источнике до 120000 Па приводит к перемещению мембраны.

Баки инициализированы давлением 100000 Па.

Происходит постепенное перетекание жидкости, датчик объемного расхода фиксирует величину перетечки.

Для показателя политропы \(\gamma = 1.4\):

Перетекло суммарно \(0.06103 \text{ м}^3\).

\[\text{Уравнение адиабаты: } pv^\gamma = \text{const.}\]

\[V_{\text{итог}}^{1.4} = \frac{100000 \cdot 0.5^{1.4}}{120000}\]

\[V_{\text{итог}} = 0.43894 \text{ м}^3\]

\[\text{Изменение объема} = 0.06105 \text{ м}^3\]

Для показателя политропы \(\gamma = 1.6\):

Перетекло суммарно \(0.05388 \text{ м}^3\).

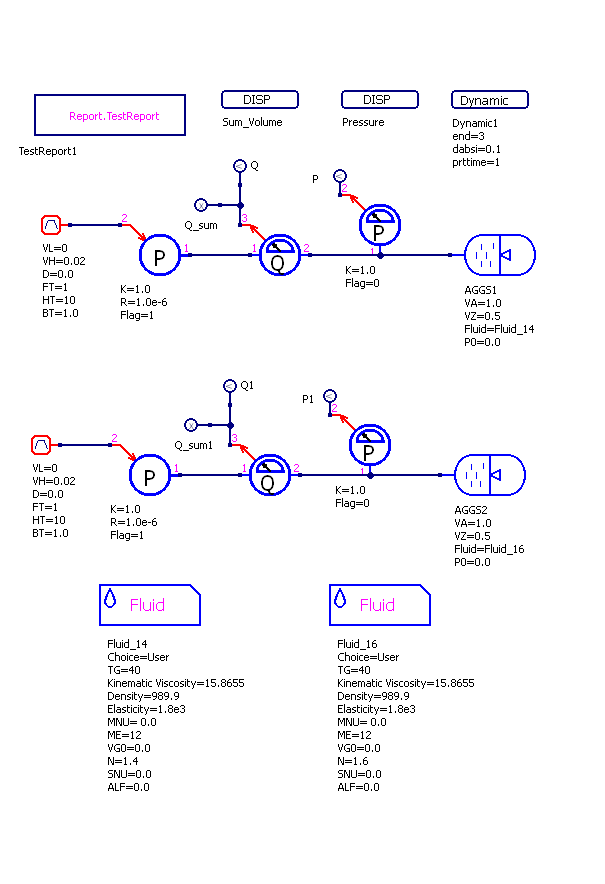

Схема теста

Рисунок 1 - Схема теста

Графики результатов теста

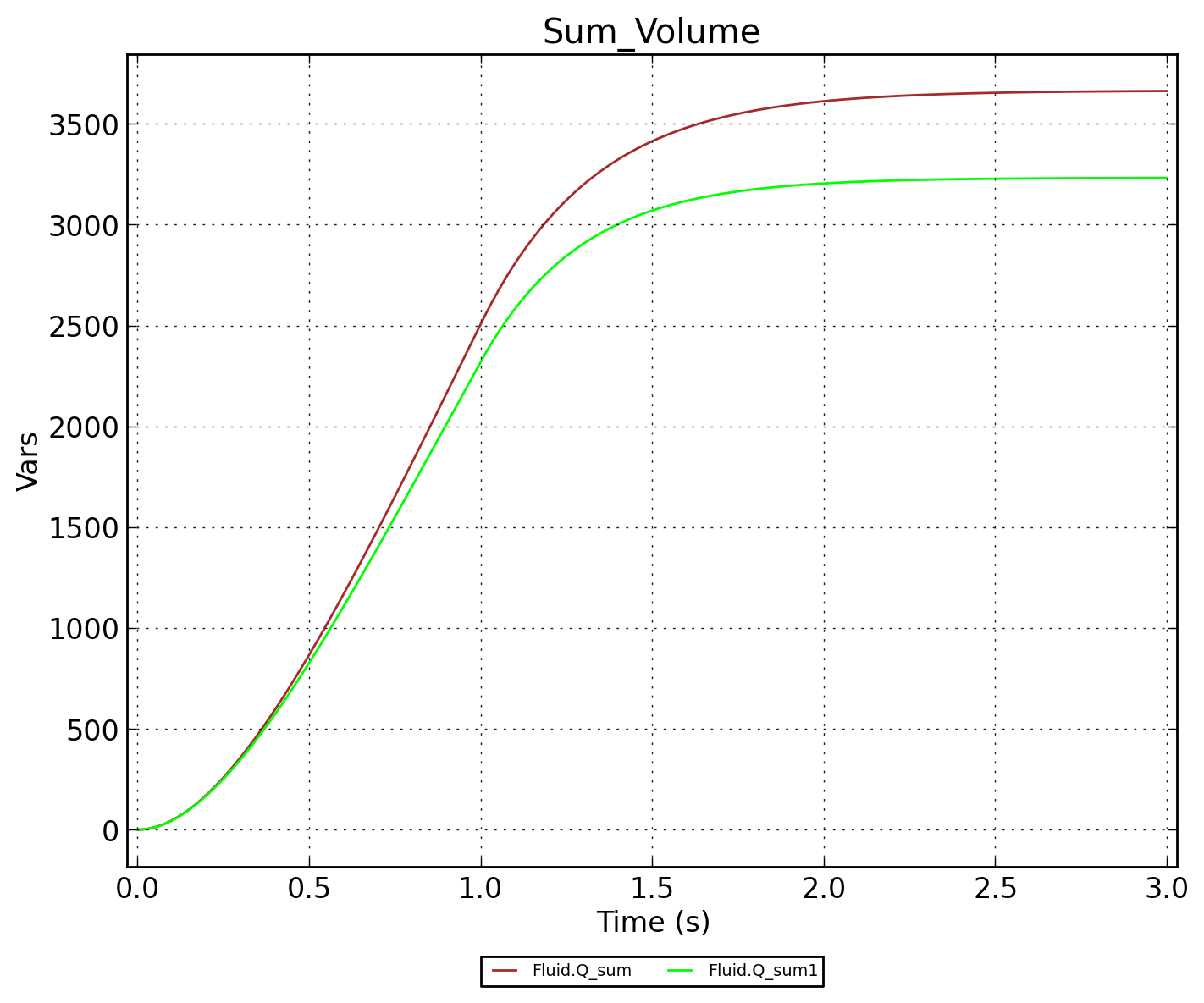

Рисунок 2 - Fluid.Sum_Volume

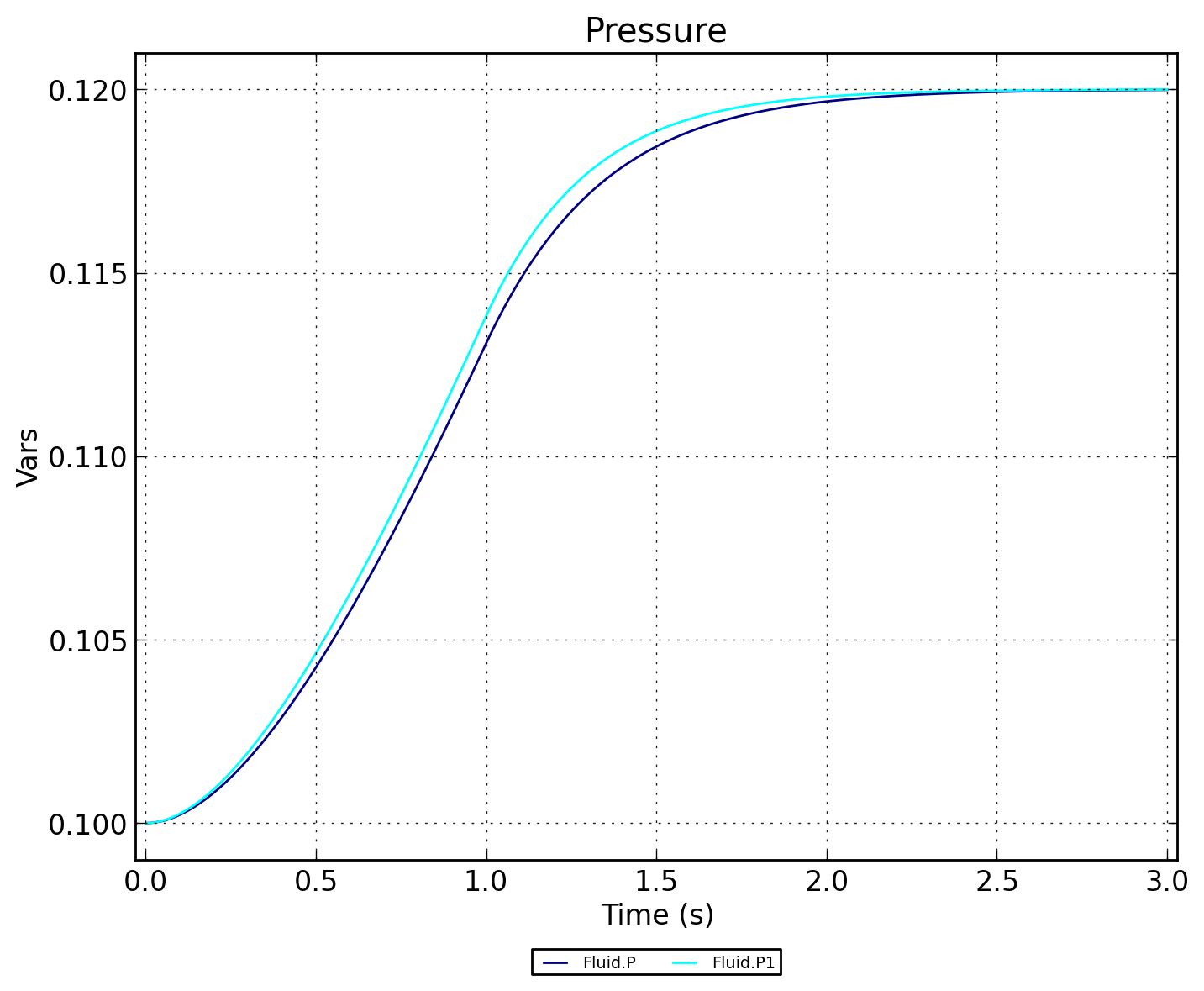

Рисунок 3 - Fluid.Pressure

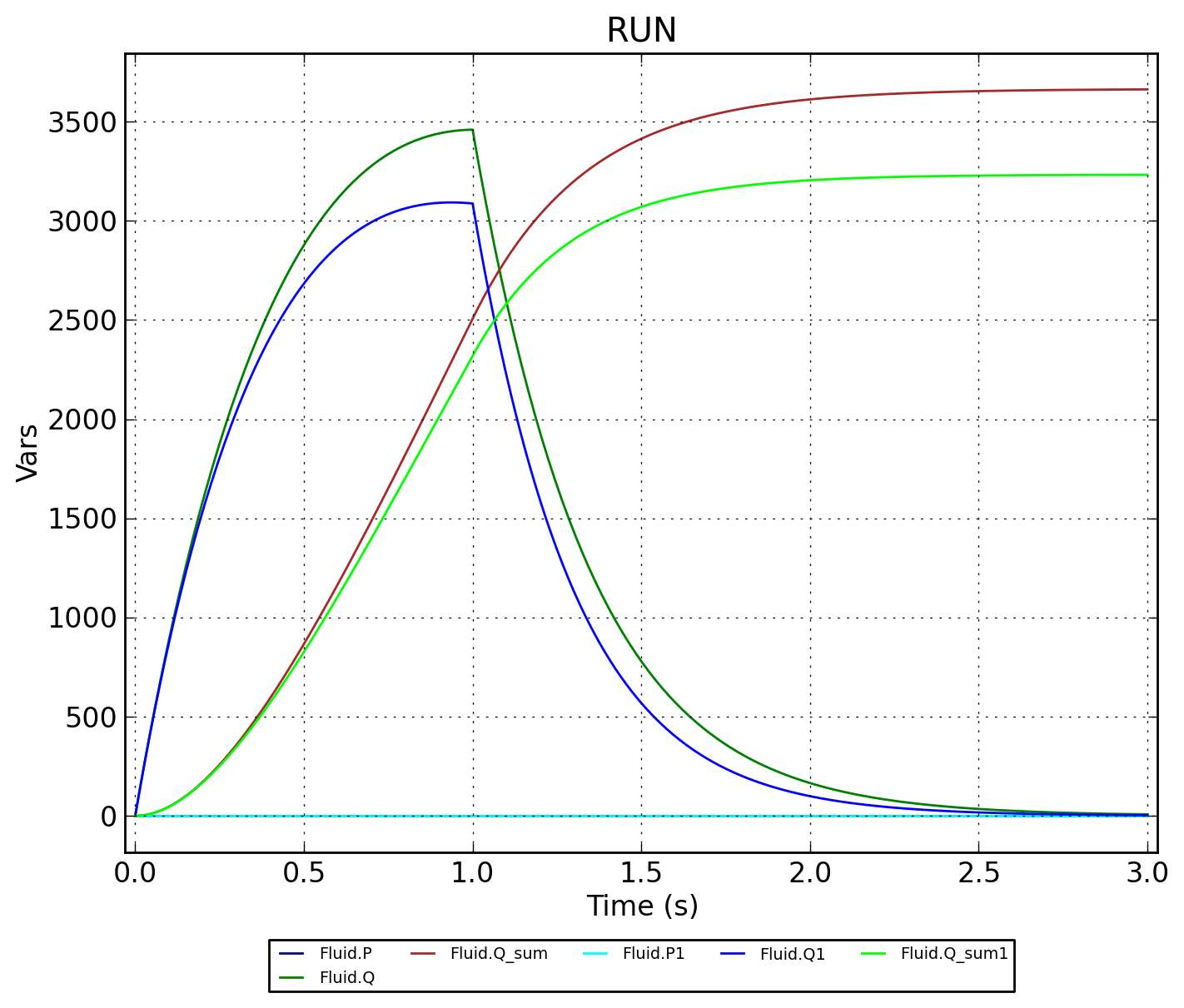

Рисунок 4 - Fluid.RUN
