Объект: HV1CHE

Библиотека: Hydro

Имя на уровне решателя: HV1CHE

Аннотация: Обратный клапан

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	HYDRAULIC	Гидравлический порт 1
2	Port2	HYDRAULIC	Гидравлический порт 2

Пользовательские параметры модели:

№	Параметр	Тип	Описание	Единица	Значение по умолч.
1	Cd	real	Коэффициент расхода		0.72
2	D	real	Диаметр, м	m	0.01
3	Fluid	Fluid	Параметры среды
4	Kh	real	Коэффициент гистерезиса переключения состояний		1e4

Расчетные и измеряемые величины:

№	Параметр	Описание	Единица
1	V_Pressure1	Давление на порте (V)	MPa
2	S_VolumetricFlow1	Объемный расход на порте ;	L/min
3	V_Pressure2	Давление на порте (V)	MPa
4	S_VolumetricFlow2	Объемный расход на порте ;	L/min

Пример использования компонента

Модель обратного клапана (HV1CHE)

Задаёт модель гидравлического обратного клапана, который пропускает рабочую жидкость только в одном направлении и автоматически перекрывает поток при его изменении на противоположное. Элемент моделирует местное гидравлическое сопротивление, создаваемое клапаном, и позволяет учитывать его направленное действие. Используется для моделирования запорной и защитной арматуры в гидросистемах, предотвращающей обратный поток рабочей жидкости.

Проверка работы обратного клапана.

Начальные данные:

Параметры модели (HV1CHE)

D = 0.01 - Диаметр, м

Cd = 0.72 - Коэффициент расхода

Kh = 1e6 - Коэффициент гистерезиса переключения состояний

Fluid = Fluid - Параметры среды

end = 5 - Время интегрирования

Результат:

Клапан пропускает жидкость при перепаде давлений только в одну сторону.

Схема теста

Рисунок 1 - Схема теста

Графики результатов теста

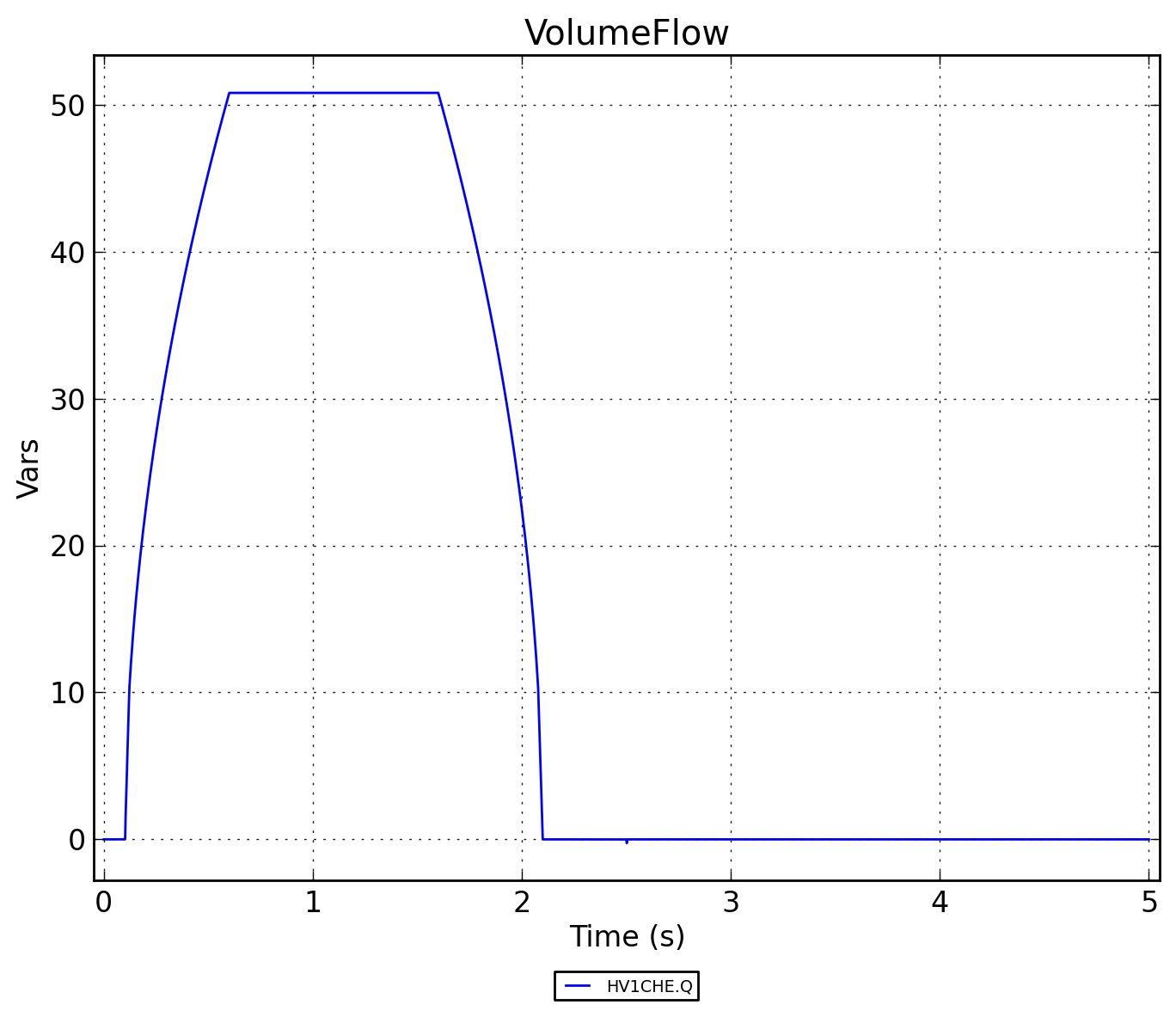

Рисунок 2 - HV1CHE.VolumeFlow

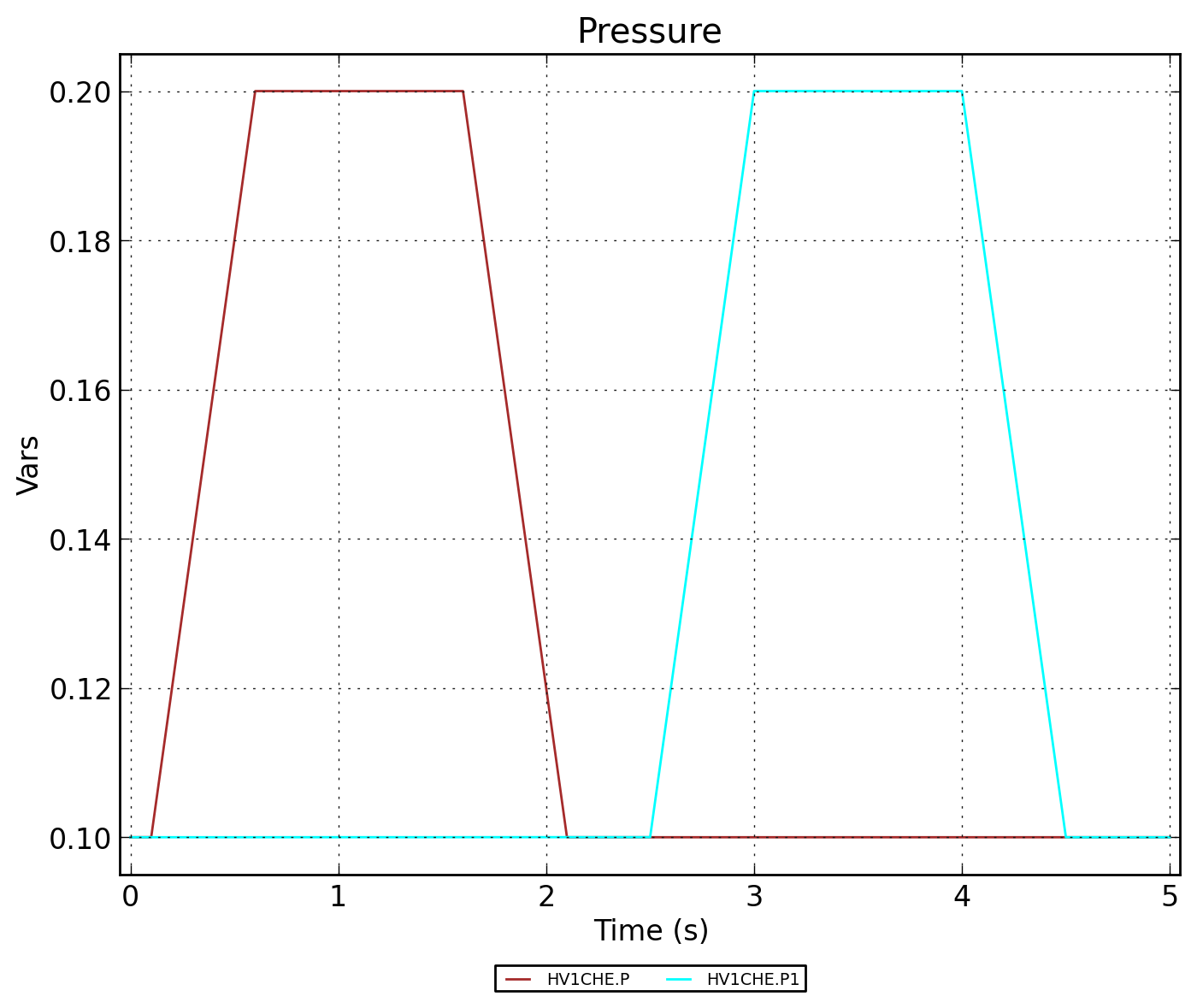

Рисунок 3 - HV1CHE.Pressure

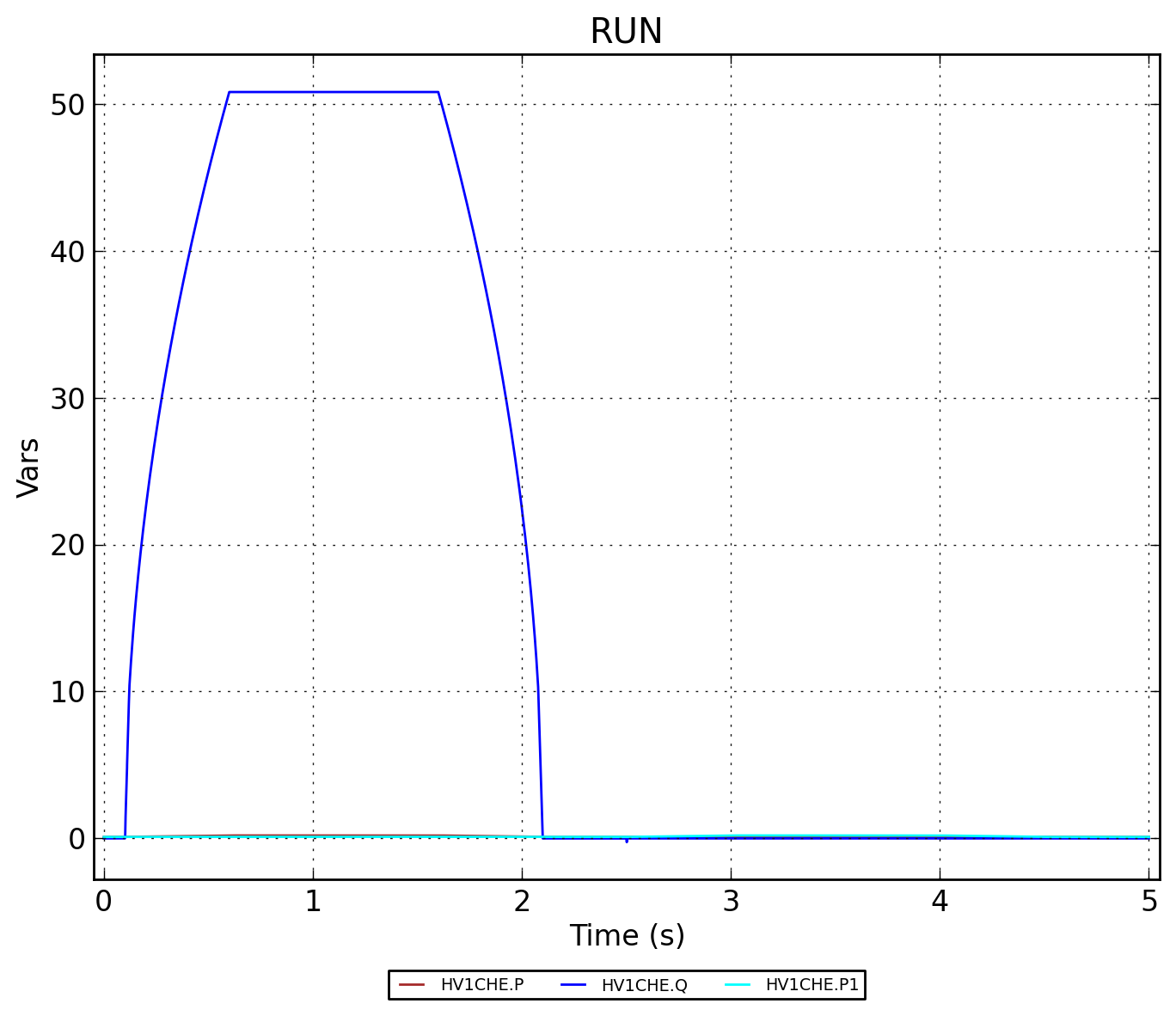

Рисунок 4 - HV1CHE.RUN
