Объект: HT01MP

Библиотека: HydroThermo2

Имя на уровне решателя: HT01MP

Аннотация: Насос с задаваемый массовым расходом

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	THYDRAULIC	Теплогидравлический порт, вход в элемент
2	Port2	THYDRAULIC	Теплогидравлический порт, выход из элемента

Пользовательские параметры модели:

№	Параметр	Тип	Описание	Единица	Значение по умолч.
1	D	real	Гидравлический диаметр, м	m	0.01
2	Fluid		Имя объекта свойств среды, -
3	L	real	Длина элемента, м	m	0.01
4	P0	real	Начальное давление, Па	Pa	101325
5	Qm	real	Массовый расход, кг/с	kg/s	0.1
6	T0	real	Начальная температура, K	K	293.15

Расчетные и измеряемые величины:

№	Параметр	Описание	Единица
1	V_Pressure1	Давление на порте	Pa
2	V_SpecificEnthalpy1	Удельная энтальпия;	J/kg
3	V_Density1	Плотность рабочей среды;	kg/m**3
4	V_Temperature1	Температура рабочей среды на порте;	K
5	S_MassFlow1	Массовый расход на порте ;	kg/s
6	S_EnthalpyFlow1	Поток энтальпии на порте ;	W
7	V_Pressure2	Давление на порте	Pa
8	V_SpecificEnthalpy2	Удельная энтальпия;	J/kg
9	V_Density2	Плотность рабочей среды;	kg/m**3
10	V_Temperature2	Температура рабочей среды на порте;	K
11	S_MassFlow2	Массовый расход на порте ;	kg/s
12	S_EnthalpyFlow2	Поток энтальпии на порте ;	W

Пример использования компонента

Модель насоса с задаваемым массовым расходом (HT01MP)

Элемент моделирует идеальный насос, который обеспечивает постоянный массовый расход рабочей среды независимо от перепада давления на портах. Работает с объектом свойств среды (Fluid). Используется в гидравлических и термодинамических системах для задания расхода в трубопроводных системах.

Проверка насоса с задаваемым массовым расходом при изменении перепада давлений на портах.

Начальные данные:

Параметры модели (HT01MP1)

D = 0.01 - Гидравлический диаметр, м

L = 0.01 - Длина элемента, м

Qm = 0.1 - Массовый расход, кг/с

P₀ = 101300 - Начальное давление, Па

T₀ = 293.15 - Начальная температура, К

Fluid = oil - Имя объекта свойств среды (масло)

Параметры граничных условий

HT1SPT1: P = 101300 Па, T = 293.15 К

HT1SPT2: VL = 101300 Па, VH = 201300 Па, D = 0.1, FT = 1.0, HT = 2, BT = 3.0, CT = 0.0 (перепад до 100000 Па)

Датчики

Qm - датчик массового расхода

Параметры интегрирования

end = 3.0 с, control = 1e-3

Схема тестирования:

Схема содержит насос HT01MP1, включённый между граничным условием HT1SPT1 с давлением 101300 Па и источником давления HT1SPT2, который создаёт перепад давления от 0 до 100000 Па по трапециевидному закону. Насос обеспечивает постоянный массовый расход 0.1 кг/с. Массовый расход измеряется датчиком Qm.

Результат:

Перепад давлений увеличивается с 0 до 100000 Па, вне зависимости от него, массовый расход идеального насоса постоянен и равен 0.1 кг/с. На графике MassFlow показано постоянство массового расхода HT01MP.Qm = 0.1 кг/с. Это подтверждает корректность работы модели насоса с задаваемым массовым расходом.

Формула для массового расхода:

\[Q_m = \text{const} = 0.1\ \text{кг/с}\]

Расход не зависит от перепада давления \(\Delta P\).

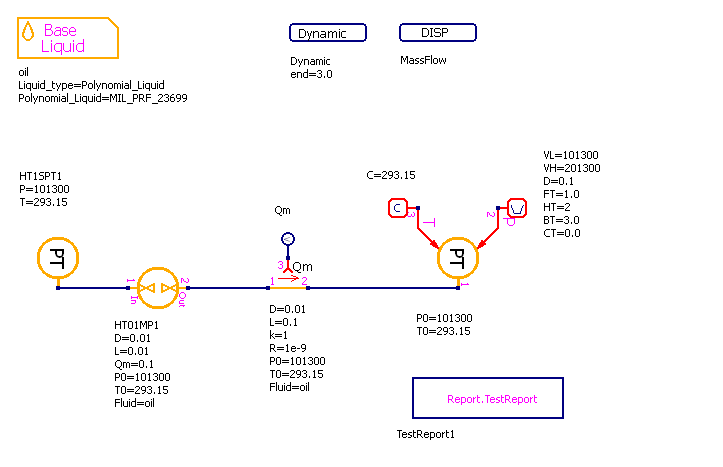

Схема теста

Рисунок 1 - Схема теста

Графики результатов теста

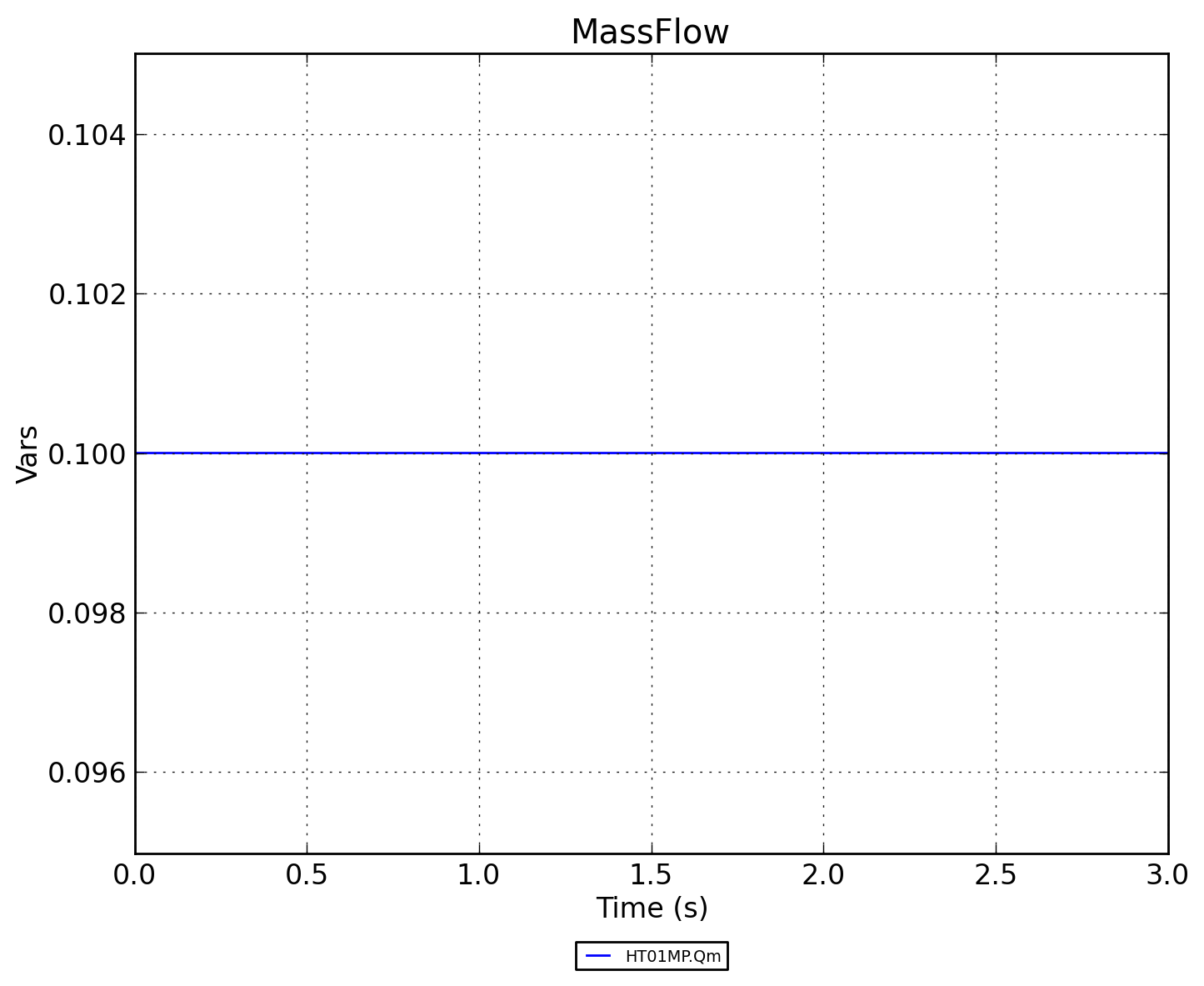

Рисунок 2 - Массовый расход HT01MP.Qm

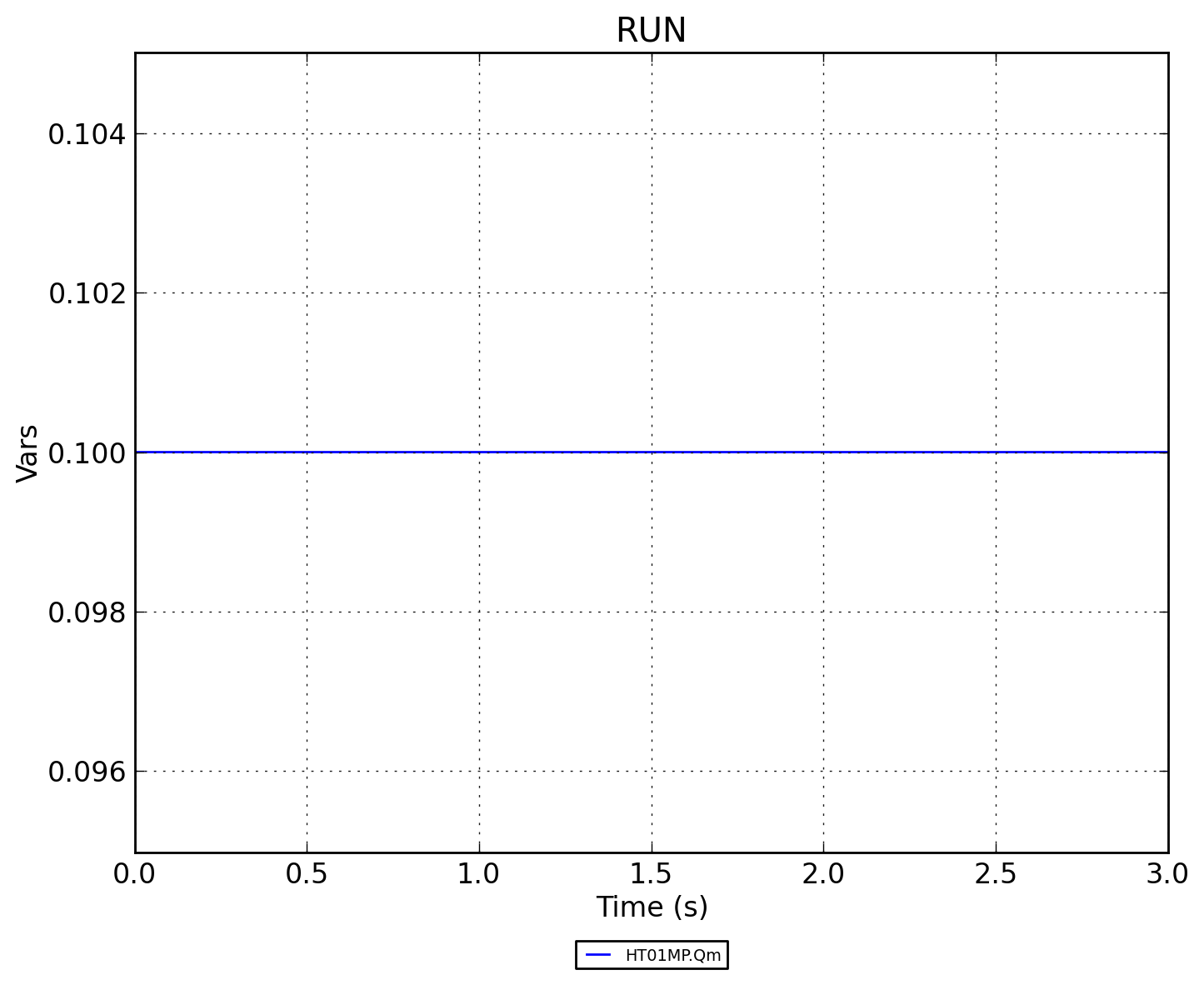

Рисунок 3 - Совмещённый график RUN (HT01MP.Qm)
