Объект: HT01EF

Библиотека: HydroThermo2

Имя на уровне решателя: HT01EF

Аннотация: Датчик потока энтальпии

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	THYDRAULIC	Теплогидравлический порт, вход в элемент
2	Port2	THYDRAULIC	Теплогидравлический порт, выход из элемента
3	Port3	OSIGNAL	1D сигнальный порт, поток энтальпии на линии Дж/с

Пользовательские параметры модели:

№	Параметр	Тип	Описание	Единица	Значение по умолч.
1	D	real	Гидравлический диаметр, м	m	0.01
2	Fluid		Имя объекта свойств среды, -
3	L	real	Длина элемента, м	m	0.1
4	P0	real	Начальное давление, Па	Pa	101325
5	R	real	Внутреннее гидравлическое сопротивление, -		1e-9
6	T0	real	Начальная температура, К	K	293.15
7	k	real	Коэффициент усиления сигнала, -		1

Расчетные и измеряемые величины:

№	Параметр	Описание	Единица
1	V_Pressure1	Давление на порте	Pa
2	V_SpecificEnthalpy1	Удельная энтальпия;	J/kg
3	V_Density1	Плотность рабочей среды;	kg/m**3
4	V_Temperature1	Температура рабочей среды на порте;	K
5	S_MassFlow1	Массовый расход на порте ;	kg/s
6	S_EnthalpyFlow1	Поток энтальпии на порте ;	W
7	V_Pressure2	Давление на порте	Pa
8	V_SpecificEnthalpy2	Удельная энтальпия;	J/kg
9	V_Density2	Плотность рабочей среды;	kg/m**3
10	V_Temperature2	Температура рабочей среды на порте;	K
11	S_MassFlow2	Массовый расход на порте ;	kg/s
12	S_EnthalpyFlow2	Поток энтальпии на порте ;	W
13	V_port3	Значение сигнала на порте (V)
14	X_port3	Значение интегральной функции от сигнала на порте (X)
15	A_port3	Значение производной функции от сигнала на порте (A)

Пример использования компонента

Модель датчика потока энтальпии (HT01EF)

Элемент предназначен для измерения потока энтальпии рабочей среды в трубопроводной системе. Работает с объектом свойств среды (Fluid) и позволяет получать текущее значение потока энтальпии в месте установки. Используется в гидравлических и термодинамических расчётах для контроля энергетических параметров потока.

Проверка работы датчика потока энтальпии.

Начальные данные:

Параметры модели (HT01EF1)

D = 0.01 - Гидравлический диаметр, м

L = 0.1 - Длина элемента, м

k = 1 - Коэффициент усиления сигнала

R = 1e-9 - Внутреннее гидравлическое сопротивление

P₀ = 101325 - Начальное давление, Па

T₀ = 293.15 - Начальная температура, К

Fluid = oil - Имя объекта свойств среды (масло)

Параметры источника потока энтальпии (TrapeziumSource)

VL = 0.0 - Нижний уровень сигнала

VH = 1000 - Верхний уровень сигнала

D = 0.0 - Начальная задержка, с

FT = 0.5 - Продолжительность переднего фронта, с

HT = 0 - Продолжительность вершины импульса, с

BT = 0.5 - Продолжительность заднего фронта, с

CT = 0.0 - Период

Параметры объема

V = 1e-3 м^3 - Объем емкости

P₀ = 101325 Па - Начальное давление

T₀ = 293.15 К - Начальная температура

Fluid = oil - Имя объекта свойств среды

Параметры интегрирования

end = 2 с - Время интегрирования

control = 1e-3 - Точность контроля

dabs = 10 - Абсолютная погрешность

Схема тестирования:

Схема содержит источник потока энтальпии Qh_pump, который формирует трапециевидный сигнал с параметрами VL = 0.0, VH = 1000, FT = 0.5 с, HT = 0, BT = 0.5 с. Датчик HT01EF1 установлен в трубопроводе. После датчика установлена емкость объемом V = 1e-3 м^3 с начальными параметрами P₀ = 101325 Па, T₀ = 293.15 К, Fluid = oil. Измеряются поток энтальпии с датчика (HT01EF.Qh_sens) и задаваемый поток (HT01EF.Qh_pump). Результаты выводятся на осциллограф EnthalpyFlow.

Результат:

Совпадают значения подаваемого и измеряемого потоков энтальпии. На графике EnthalpyFlow показано изменение потоков во времени: обе кривые (HT01EF.Qh_sens и HT01EF.Qh_pump) полностью совпадают. Сигнал линейно возрастает от 0 до 1000 за 0.5 секунды, затем линейно убывает до 0 за 0.5 секунды, после чего остаётся равным нулю. Это подтверждает корректность работы датчика потока энтальпии HT01EF.

Формула для потока энтальпии:

\[Q_h = Q_m \cdot h\]

где: \(Q_h\) — поток энтальпии, \(Q_m\) — массовый расход, \(h\) — удельная энтальпия.

Схема теста

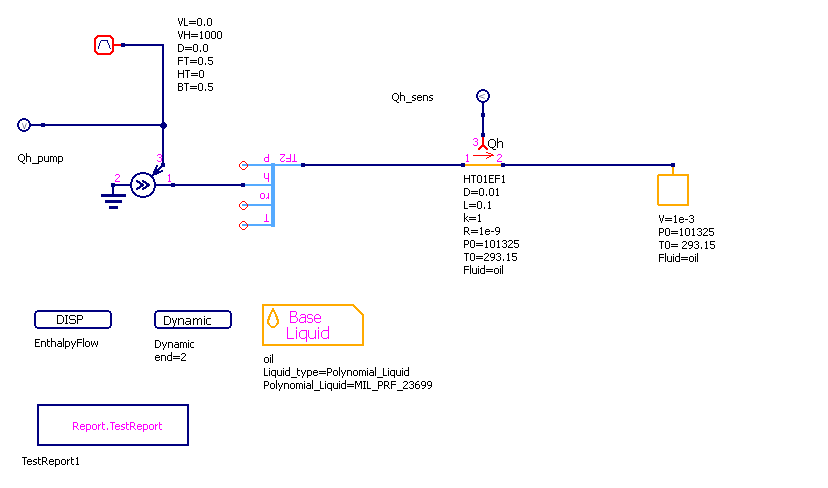

Рисунок 1 - Схема теста

Графики результатов теста

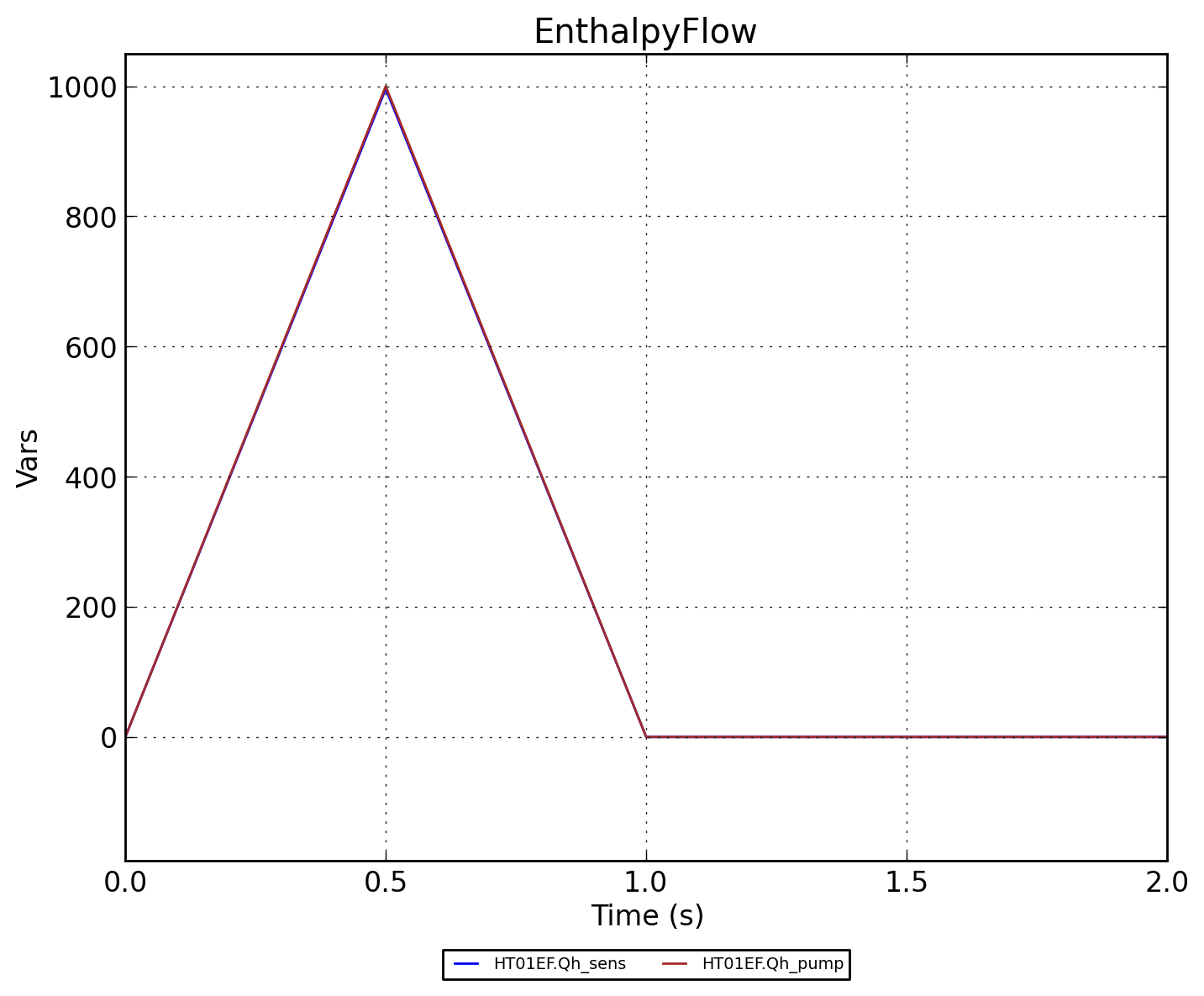

Рисунок 2 - Поток энтальпии (HT01EF.Qh_sens и HT01EF.Qh_pump)

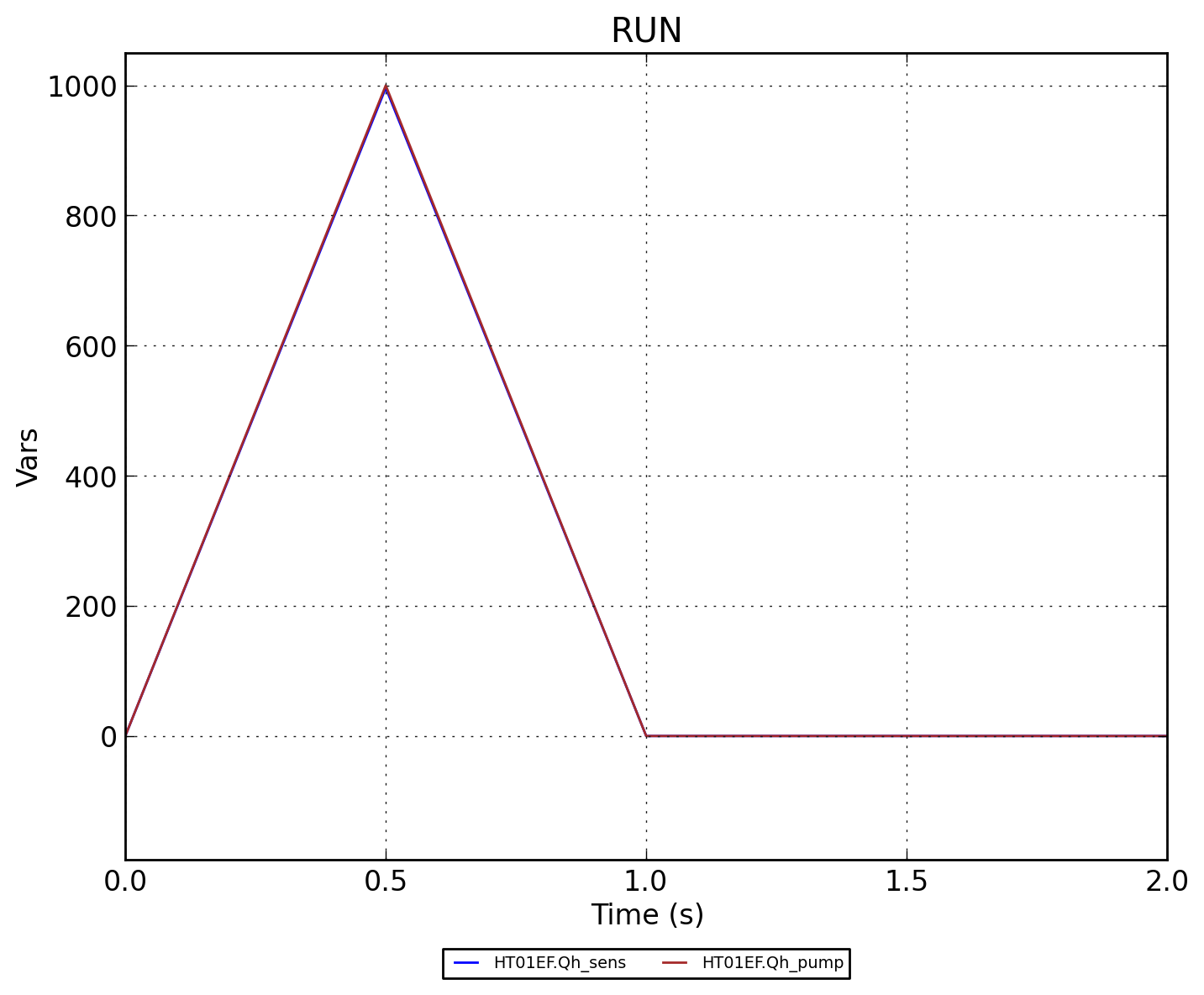

Рисунок 3 - Совмещённый график RUN
